AMBA - CHI(2) 基本结构和对应通道信息

1. CHI 基本结构和传输通道

前文介绍了CHI中Node的含义，此处是站在RN-F Node来看完整的CHI通道结构；

完整的CHI通道包含TX和RX两个链路，其中：

TX表示发送Packet的通路，定义为outbound link;

RX表示接受Packet的通路，定义为inbound link；

1.1 基本的Channel类型的描述

Channel	RN channel designation	SN channel desigation
REQ	TXREQ.outbound request 用来发送tx侧的请求	RXREQ.Inbound request 接收TX传递的request
WDAT	TXDAT outbound data 用于写，atomic， snoop，forward data等，下发数据通道；	RXDAT Inbound Data 用于接受下发数据
SRSP	TXRSP Outbound Request 用于响应snoop response和complete acknowledge	--
CRSP	RXRSP Inbound Request 用于接受RX侧的response	TXRSP Outbound response 用于从completer侧发送response
RDAT	RXDAT Inbound request 用于返回读取的数据和原子数据	TXDAT Outbound request 用于返回读取的数据和原子数据
SNP	RXSNP Inbound Request 来自其他Node的request请求	-

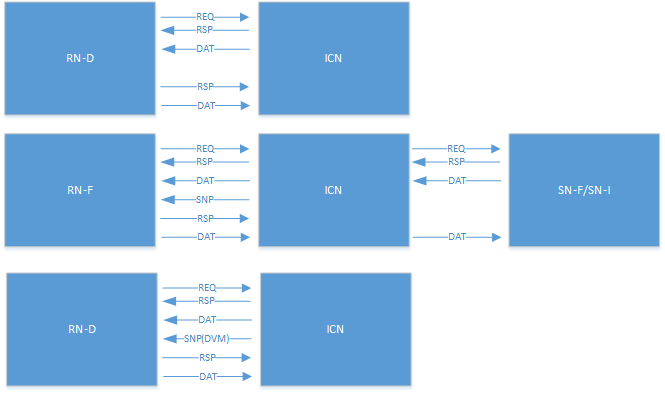

从上表看，Node间的channel的连接方式：

RN -ICN - SN

其中单通道的场景下：

RN和ICN直接是6个通道；

SN和ICN之间是4通道；



1.2 Channel类型和对应请求与RN/SN的关系

Channel	Description	Usage	RN channel	SN channel
Req request	请求通道	发送请求	TXREQ	RXREQ
RSP response	响应请求通道	1. 从completer处得到响应； 2. snoop response 和completion ACK	RXRSP TXRSP	TXRSP -----
SNP Snoop	Snoop请求通道	发送snoop请求	RXSNP	---
Dat data	data传输通道	写数据/snoop数据 ----- 读数据	TXDAT ----- RXDATA	RXDAT ---- TXDAT

1.3 Channel Interface

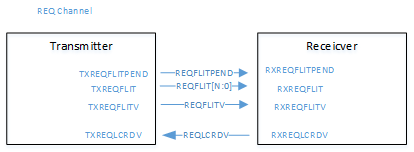

这里给出req channel的interface，其他的channel的interface是类似的：



a. chi中采用credit的方式来授权请求。

b. CRDV 类似于AMBA中的ready，表示slv侧可以接收请求，也可以表示slv许可请求。

c. L-Credit通过在单个时钟周期内Assert适当的LCRDV信号从RX发送到TX。从TX到RX的每次flit传输消耗一个L-Credit。

d. RX可以提供的L-Credits的数量[1,15]。

e. 当链路处于活动状态时，接收方必须及时提供L-Credits，而不需要发送方采取任何行动。

f. pend信号表示下面有传输来了，可以作为gate 使能信号，低功耗信号
