7.24路由协议总结

news 2025/7/26 9:04:59

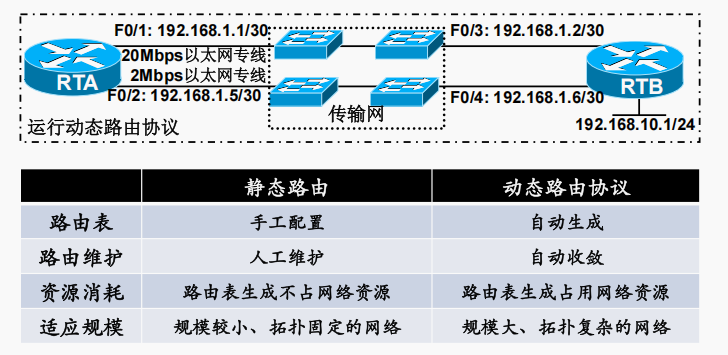

课程目标
 了解动态路由与静态路由的区别
 掌握各种动态路由协议的应用场景
 理解动态路由协议的基本思想

动态路由协议简介
• 动态路由协议
– 路由器用来计算和维护路由信息的协议。
– 通俗的说，就是路由器用来学习路由的协议。

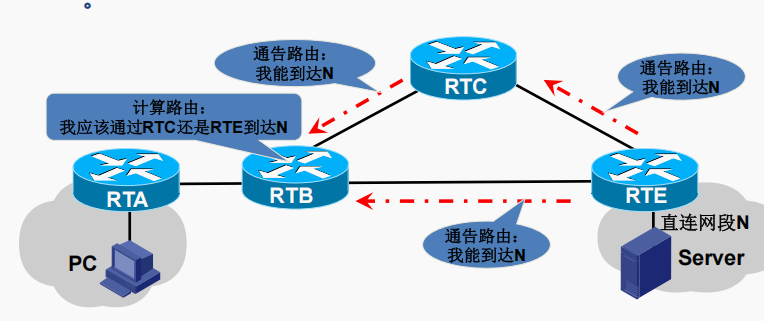

动态路由协议基本思想

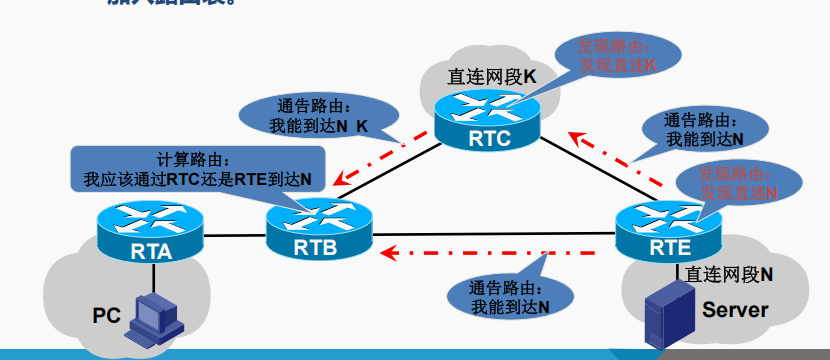

• 动态路由协议的基本功能
– 发现路由：发现自己的路由信息（收集直连网段信息）。
– 通告路由：将自己知道的路由信息通告给其他路由器。
– 计算路由：基于所掌握的路由信息进行路由计算，算出最优路由
加入路由表。

动态路由协议的基本功能

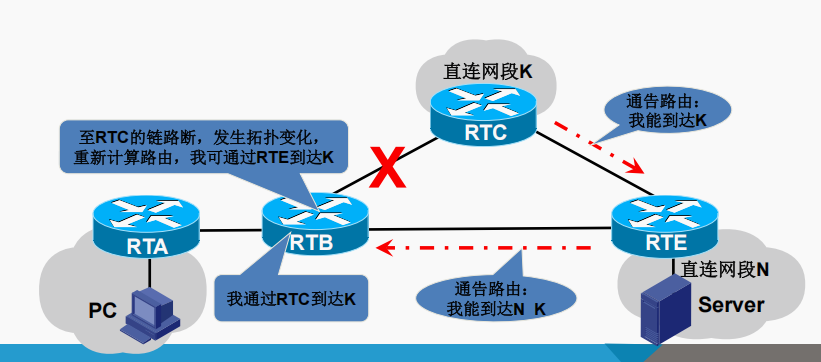

– 路由收敛：当网络拓扑发生变化后，能重新计算出最优路由。

动态路由协议分类
动态路由协议分类

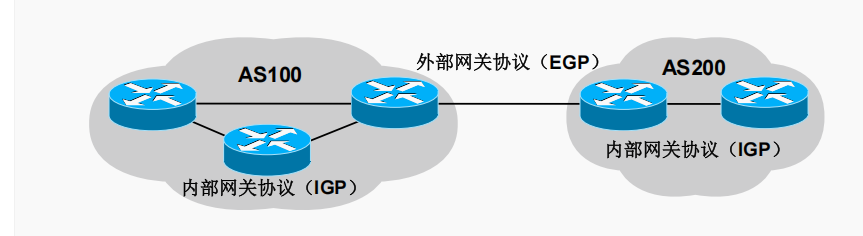

– 按管理网络的能力范围分类
• IGP（内部网关协议）：RIP、EIGRP、OSPF、ISIS。
• EGP（外部网关协议）：EGP、BGP。
– 按计算路由的算法分类
• 距离矢量路由协议：RIP、EIGRP、BGP。
• 链路状态路由协议： OSPF、ISIS。

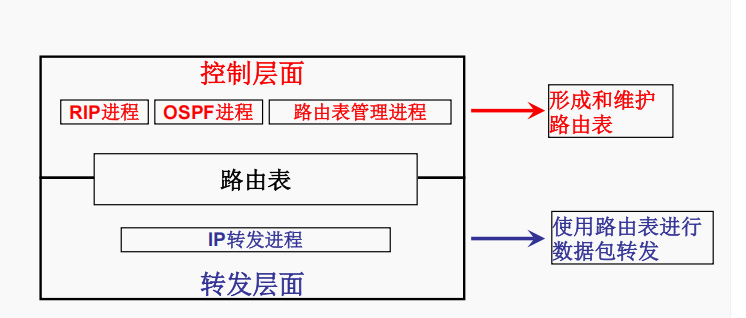

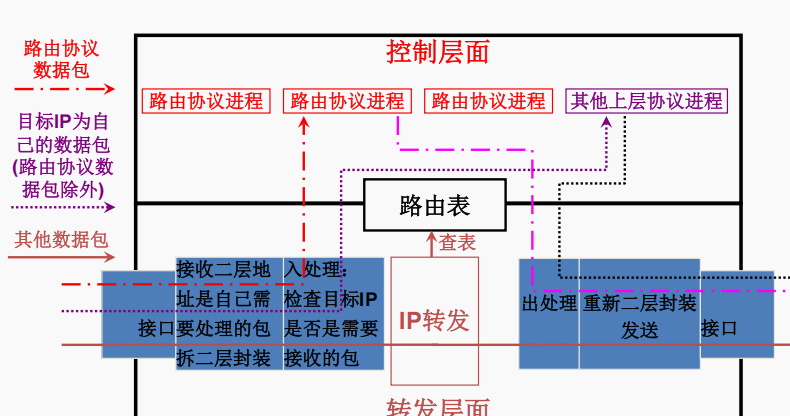

控制与转发平面
• 动态路由协议进程
– 位于控制层面，运行路由协议学习路由的进程，又称路由进程。

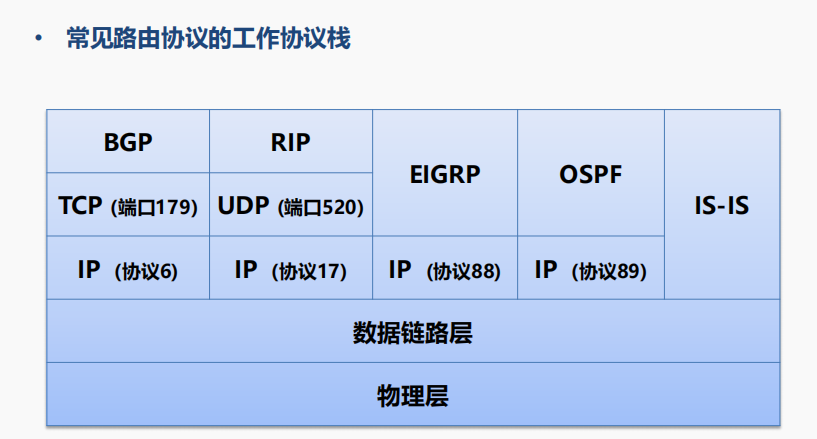

常见路由协议的工作协议栈

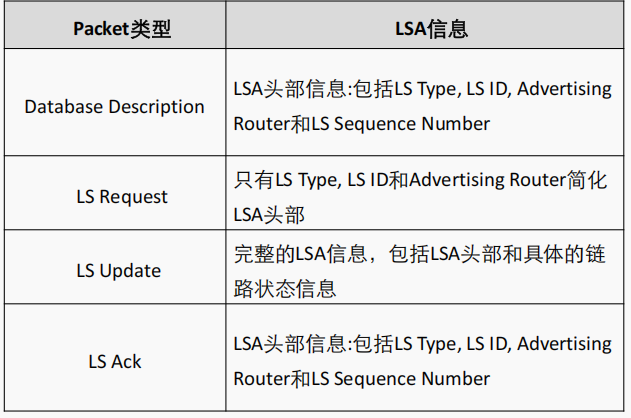

动态路由协议数据包

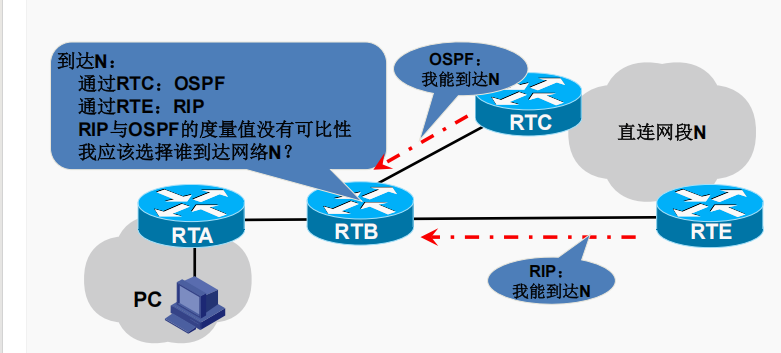

管理距离
• 管理距离
– 表示路由协议的优先级，即路由协议的优劣，越小越优先。
– 在不同路由进程学习到相同路由的时候，比较管理距离。
– Cisco管理距离：OSPF(110)、RIP(120) 。

度量值
• 度量值Metric（又称为开销Cost）
– 动态路由协议表示当前路由器到达目标网络的路径开销，越小越
优先，主要参考因素有跳数、带宽、时延、负载、MTU等，不同
路由协议的度量值参考因素不同。
– 度量值只在同一路由进程内部比较，不同路由进程之间没有意义

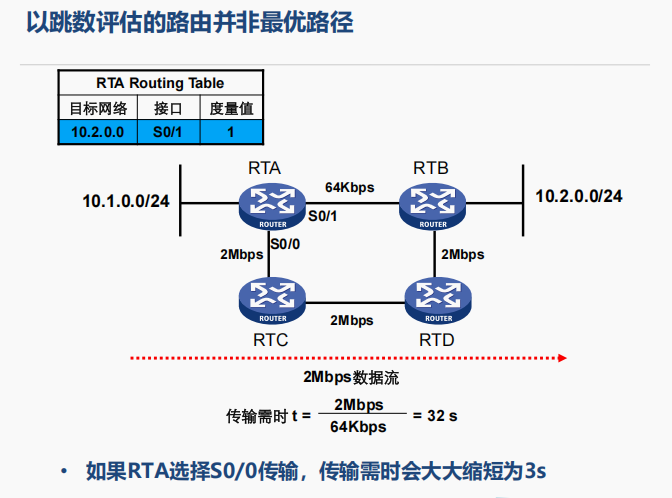

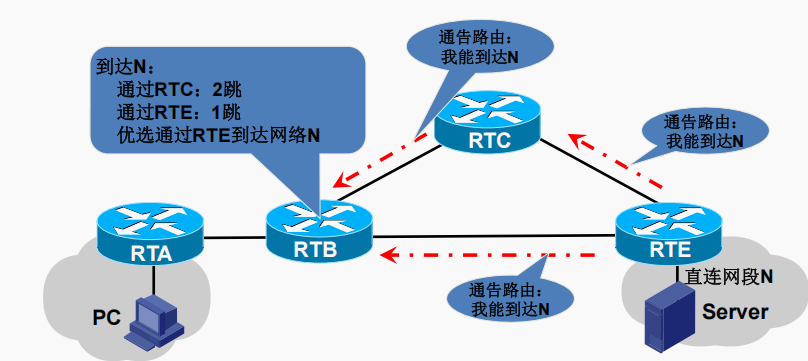

基于跳数的度量值
– RIP采用基于跳数的度量值

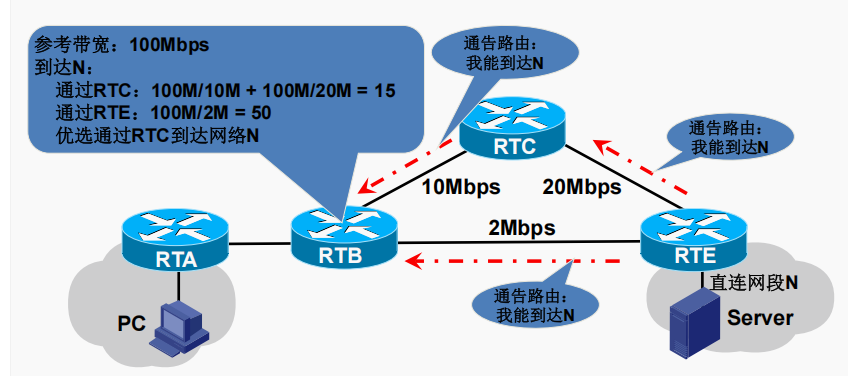

基于带宽的度量值
– OSPF采用基于带宽的度量值

分布式路由管理
分布式路由管理
– 每个路由进程都单独维护自己的路由表，并把优选的路由安装到
全局路由表用于数据包转发，全局路由表中只存储最优路由。

OSPF 路由协议（上）
课程目标
 了解为什么要用OSPF？
 掌握OSPF路由协议基本原理
 熟练配置单区域OSPF

RIP的不足
RIP协议限制网络直径不能超过16跳！

收敛速度慢
• RIP定期路由更新
– 更新计时器：定期路由更新的时间间隔，默认30秒。
– 失效计时器：失效计时器内未收到更新，路由失效，默认180秒。
– 清除计时器：清除计时器内未收到更新，路由清除，默认240秒。

更新发送全部路由表浪费网络资源
假设RTA和RTB各有1000条路由，每条路由需占用20个字节
• 每次路由更新时，RTA和RTB之间单向需消耗至少160Kb的带
宽资源

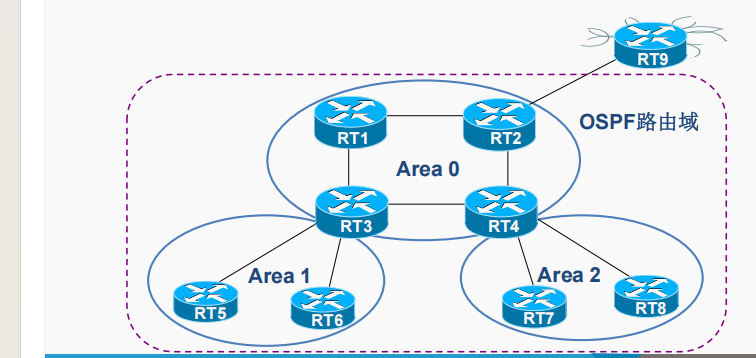

OSPF简介

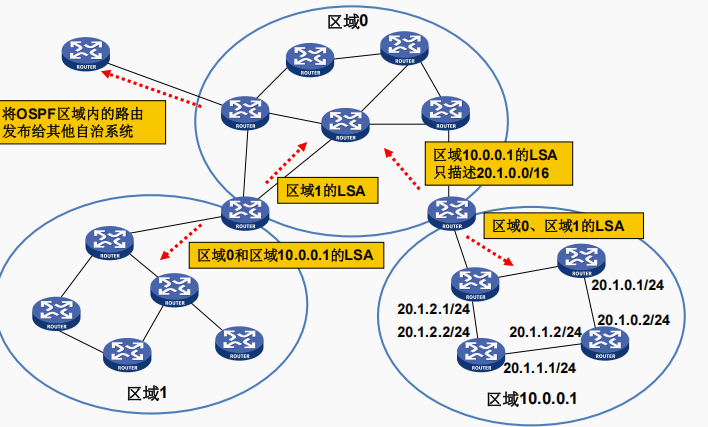

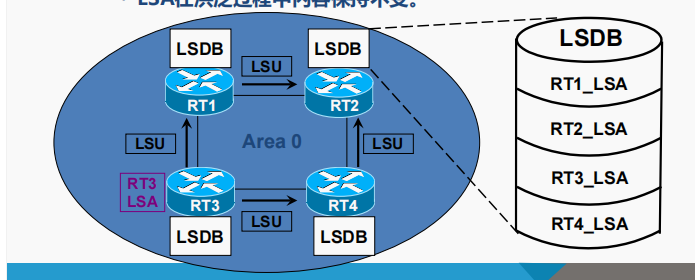

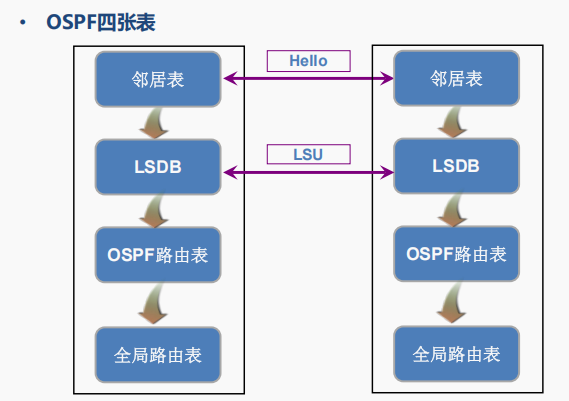

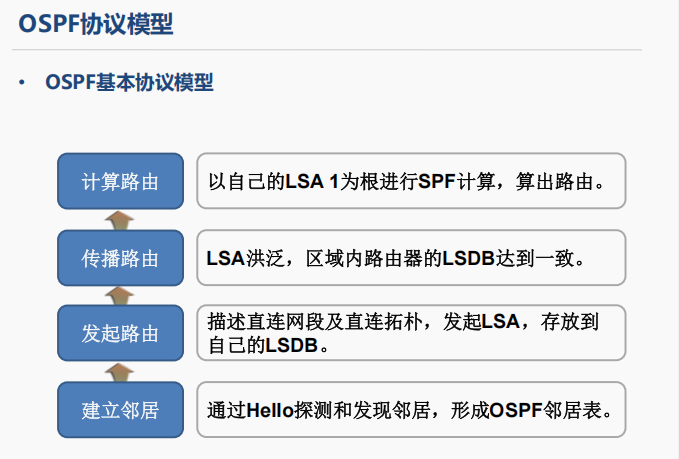

OSPF的基本工作原理

OSPF基本概念 ----------- Router ID
一台路由器如果要运行OSPF协议，则必须存在Router ID（RID）。
• RID是一个32比特无符号整数，可以在一个自治系统中唯一的标识一台路由器。
• RID可以手工配置，也可以自动生成。

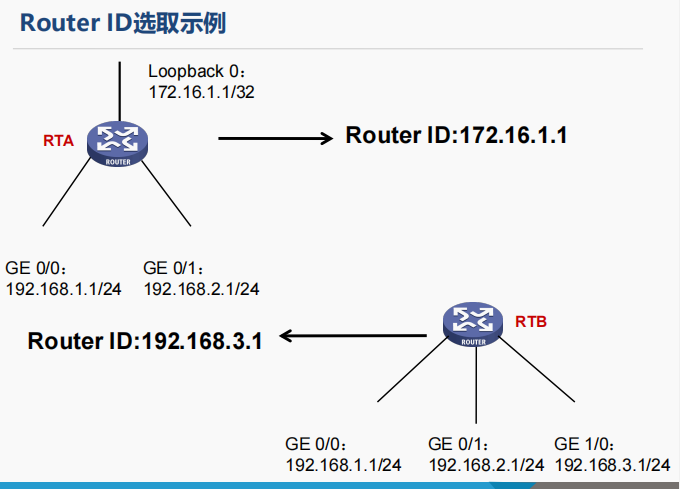

• 如果没有通过命令指定RID，将按照如下顺序自动生成一个RID：
– 如果当前设备配置了Loopback接口，将选取所有Loopback接口上数值最
大的IP地址作为RID；
– 如果当前设备没有配置Loopback接口，将选取它所有已经配置IP地址且链
路UP的接口上数值最大的IP地址作为RID。
