无人机抛投模块分析

一、设计核心要点

1. 结构轻量化与强度平衡

材料选择：主体采用航空铝、碳纤维复合材料，降低自重并保证承重强度。

机械传动优化：齿轮-齿条传动替代传统丝杆结构，简化机构并提升可靠性。

模块化设计：支持多仓位独立控制，适配救援物资、灭火弹等多场景需求。

2. 精准投放控制系统

多传感器融合：结合激光瞄准、北斗/GPS定位、视觉系统，实现动态定位。

AI轨迹补偿：通过风场建模和气流分析算法实时调整抛投角度，抵消风扰影响。

两段式抛投机制：第一阶段轻释放防撞击，第二阶段按预设速度/角度精准抛投。

3. 能源与驱动设计

高效BMS系统：支持-10℃~40℃环境，50分钟快充，保障长时任务续航。

低功耗驱动机构：采用杠杆联动或预压缩弹簧机构，减少舵机负荷，避免堵转烧毁。

4. 安全与合规性

双保险机制：机械锁扣+电子锁定，防止意外脱落。

法规适配：遵循“人在环中”决策原则，确保自主投放不越权。

二、运行关键难点

1. 复杂环境适应性挑战

电磁干扰：强磁场导致通信中断，需动态跳频或定向天线抗干扰。

气象扰动：强风/高空气流影响抛投轨迹，依赖实时风场建模与推力补偿算法。

高海拔风险：低压低温引发电路击穿，需耐压元件与降额设计。

2. 精准投放冲突

数据同步问题：多传感器时序冲突引发定位漂移，需扩展卡尔曼滤波或深度学习优化融合。

动态目标追踪：无人机高速移动中投放移动目标，需预判轨迹的实时计算能力。

3. 载重与功耗矛盾

大功率电机连续抛投加剧耗电，需轻量化（折叠旋翼）与高容量电池协同优化。

重载摩擦卡死：传统U型卡槽在超重时摩擦力剧增，新型杠杆铰接设计可避免。

4. 系统可靠性风险

通信中断时自动返航并锁定机构，电压异常触发强制开锁。

多装置协同故障：独立控制多组抛投模块时，需避免信号串扰导致的误触发。

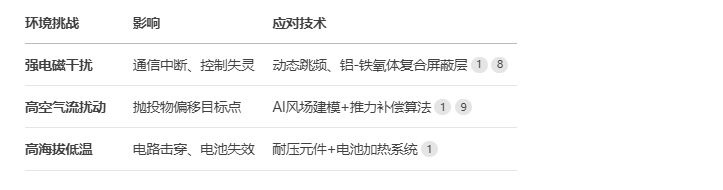

表：复杂环境下抛投难点与应对技术

三、典型案例与技术趋势

1. 创新专利技术

力泰航空大载重抛投装置：通过支撑架和角度调节组件实现非竖直抛投，电动推杆控制箱门开合，解决传统单向抛投局限。

机电控制快速抛投装置：分体式设计，支持电控解锁与地面物理解锁双模式，适用于军事回收场景。

2. 未来突破方向

智能材料：铝-铁氧体复合屏蔽层提升抗电磁性，导电塑料进一步减重。

算法升级：5G+量子加密强化远程控制安全性，预测性维护模型延长寿命。

两栖应用：复合翼无人机实现水面降落+近距离抛投，提升救援精度。
