OpenCV图像插值、边缘填充、图像掩膜、噪声消除实战指南
图像预处理2
一、插值方法
1.1 OpenCV 图像插值方法详解：从仿射变换说起
1.2 引言：从仿射变换中的非整数坐标引出插值问题
在图像处理中，几何变换（如旋转、缩放、仿射变换等）是非常常见的操作。例如我们对一张图片进行旋转 30°：
rotated = cv2.warpAffine(img, M, (w, h))
你可能会发现，目标图像上的某些像素在反向映射回原图时，其位置并不是整数坐标，而是类似于 (45.3, 88.7) 这样的浮点坐标。
由于图像是由 离散像素 组成的网格，如何在 (45.3, 88.7) 的位置取到颜色值，就成了一个必须解决的问题。
这时候就需要 —— 插值方法。
为什么需要插值（浮点坐标采样问题）
插值的核心作用是：
在图像变换或采样后，给出浮点坐标上的合理像素值估计。
举个例子：你图像旋转之后，一个目标点映射到原图的 (13.6, 25.4)，但图像像素只能按整数索引取值。怎么办？
答案是：
我们可以参考它周围的像素点，比如左上 (13,25)、右上 (14,25)、左下 (13,26)、右下 (14,26) 的像素值，然后估算中间点的值。
于是就诞生了多个插值算法 —— 最近邻、双线性、双三次、区域、Lanczos 等，它们取的点数不同，权重方式不同，结果也不同。
1.3 OpenCV 常用插值方法概览
| 插值方法 | OpenCV常量 | 样本范围 | 原理简述 | 优点 | 缺点 |
|---|---|---|---|---|---|
| 最近邻插值 | cv2.INTER_NEAREST | 1×1 | 最近点复制 | 快速、简单 | 锯齿严重、不平滑 |
| 双线性插值 | cv2.INTER_LINEAR | 2×2 | 两次线性加权平均 | 平滑、速度适中 | 有轻微模糊 |
| 双三次插值 | cv2.INTER_CUBIC | 4×4 | 三次卷积拟合曲面 | 更平滑细腻 | 慢、边缘可能过锐 |
| 区域插值 | cv2.INTER_AREA | 多个像素 | 面积平均法 | 缩小图像效果好 | 放大效果差 |
| Lanczos插值 | cv2.INTER_LANCZOS4 | 8×8 | Sinc 函数加权 | 最细腻、边缘保留好 | 最耗时 |
1.4 详细讲解每种插值方法
1️⃣ 最近邻插值（Nearest Neighbor）
- 取样范围：1×1（一个点）
- 原理图：
浮点坐标 (x, y)
↓ 四舍五入
→ 最近整数坐标的像素点
-
计算公式：
I(x, y) = I(round(x), round(y)) -
优缺点：
- ✅ 简单、速度快
- ❌ 图像锯齿严重、不平滑
-
适用场景：语义分割标签图、mask 图像、分类热力图等
2️⃣ 双线性插值（Bilinear）
- 取样范围：2×2（上下左右共四个点）
- 原理图：
(x0,y0) (x1,y0)A ---------- B| || P || |C ---------- D
(x0,y1) (x1,y1)
- 计算流程（两次线性插值）：
R1 = A * (x1 - x) + B * (x - x0)
R2 = C * (x1 - x) + D * (x - x0)
P = R1 * (y1 - y) + R2 * (y - y0)
- 优缺点：
- ✅ 平滑、常规变换足够好
- ❌ 轻微模糊
- 适用场景：图像旋转、仿射、放大、缩放通用场景

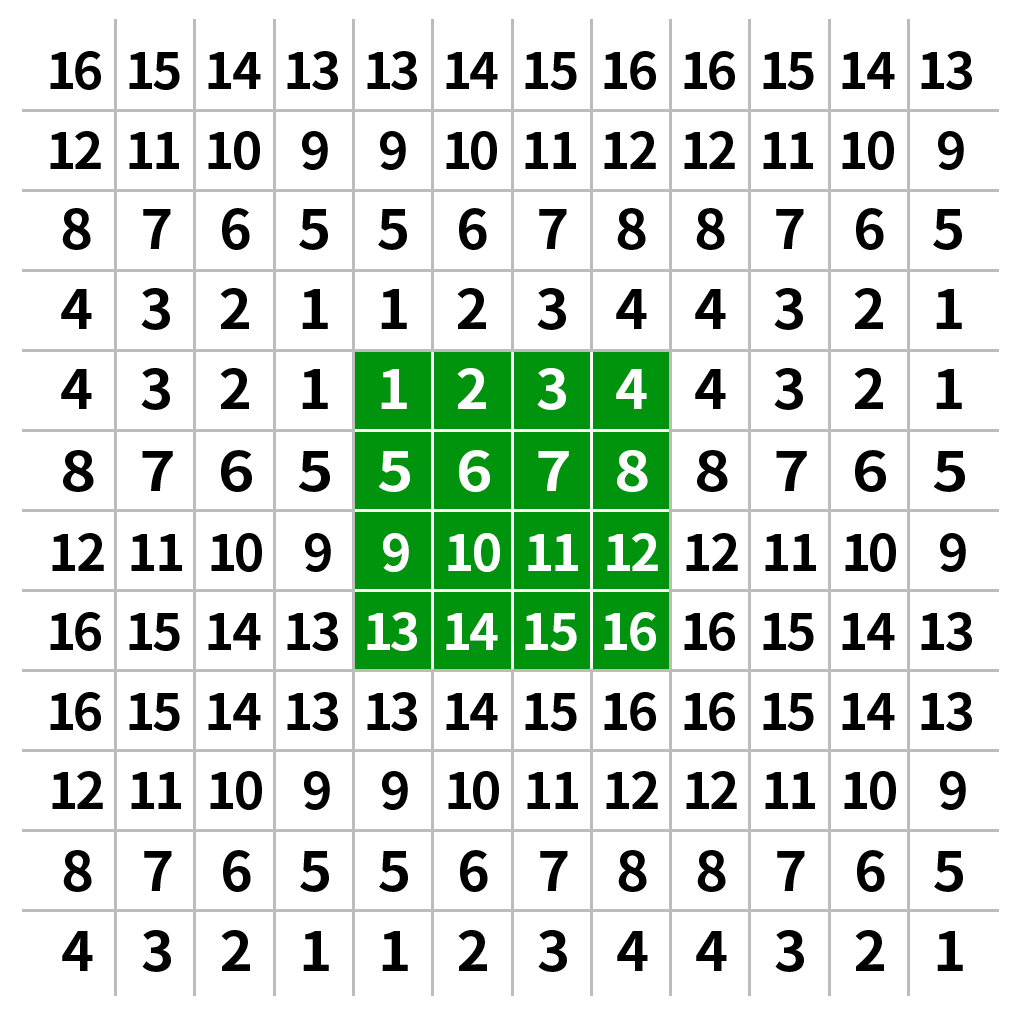

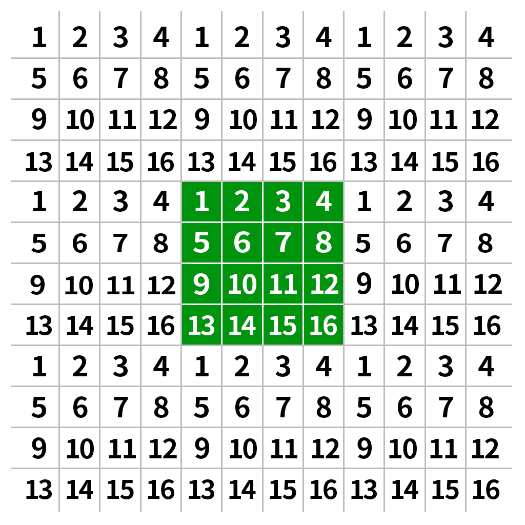

3️⃣ 双三次插值（Bicubic）
- 取样范围：4×4（共 16 个点）

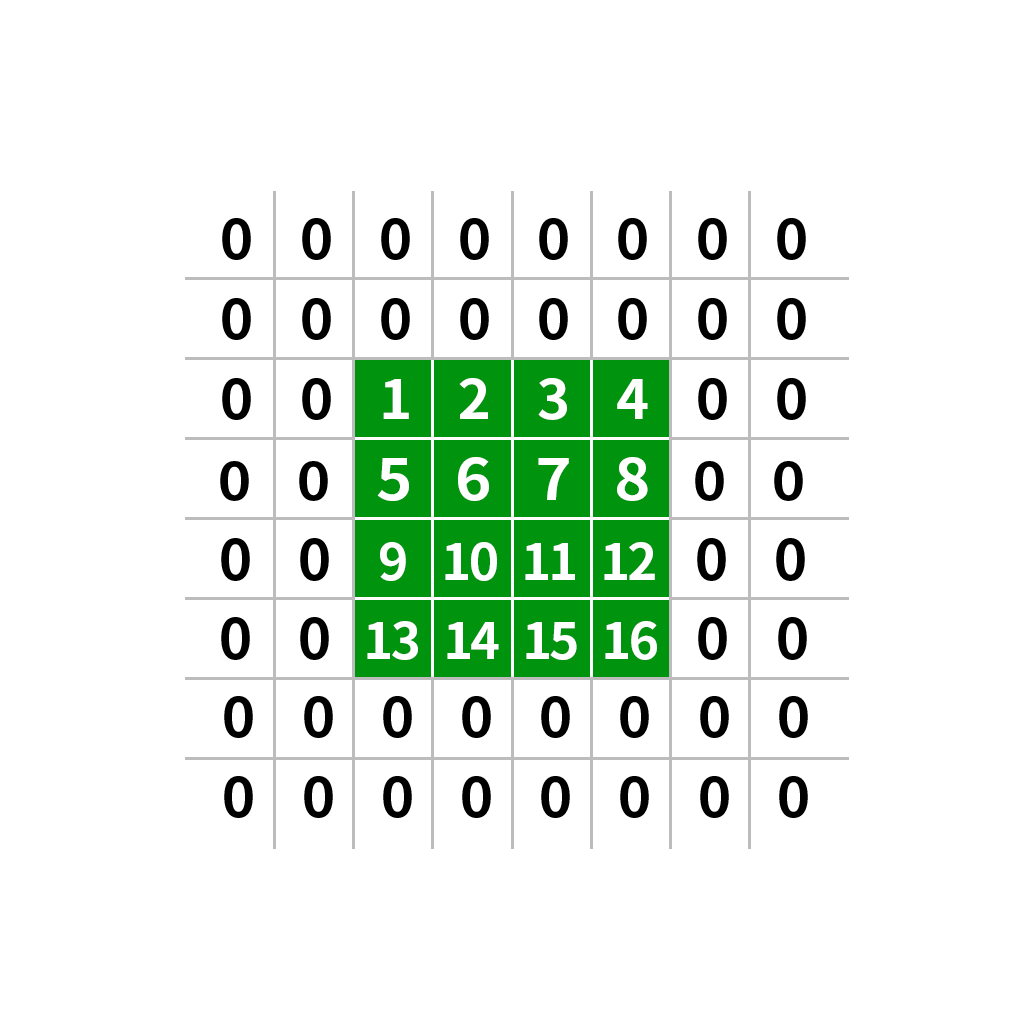

- 原理图：以目标点为中心，选取 4 行 4 列的像素做拟合
- 计算原理：
- 对每一方向使用三次多项式拟合曲线，进行两次插值（x、y 方向）
- 优缺点：
- ✅ 清晰度高，边缘平滑
- ❌ 较慢，计算复杂
- 适用场景：图像清晰度要求高的场景，比如人脸缩放、图像展示放大等
4️⃣ 区域插值（Area Resampling）
- 取样范围：多点（视缩小比例而定）
- 原理图：目标像素对应原图中一块区域，对其像素值求平均
- 计算方式：
- 对应区域内所有像素加权平均，类似降采样
- 优缺点：
- ✅ 缩小时最自然、避免混叠
- ❌ 放大模糊，无法细节恢复
- 适用场景：图像缩小、生成缩略图、压缩前处理
5️⃣ Lanczos 插值（Lanczos4）

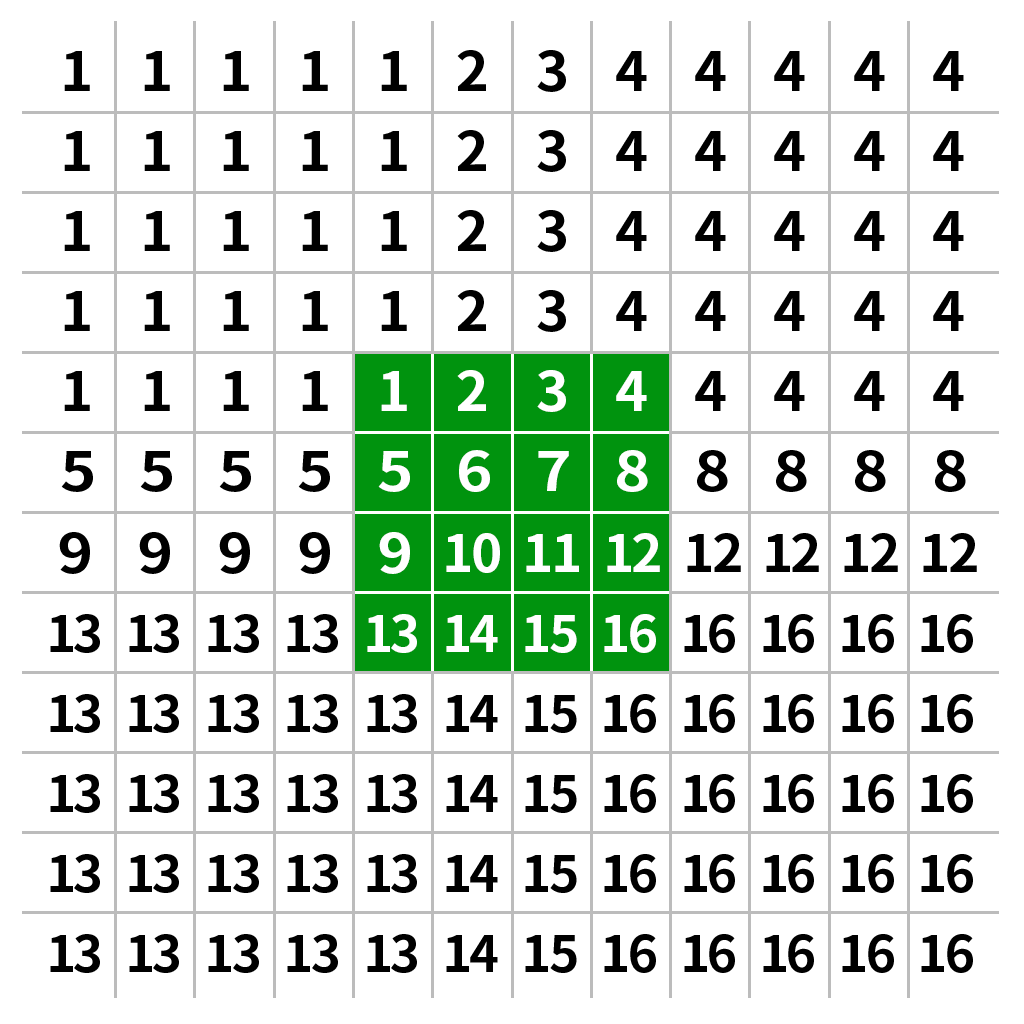

- 取样范围：8×8（共 64 个像素）
- 原理：
- 以 sinc 函数为基础的核函数插值，对高频图像也能很好处理
- 优缺点：
- ✅ 插值最平滑，图像最清晰
- ❌ 最耗时，速度慢
- 适用场景：高清放大、图像修复、打印图预处理等
1.5 插值效果对比图（可视化结果）
建议你添加如下图像对比（可使用 OpenCV + matplotlib 实现）：
- 原图（小尺寸）
- 放大 ×2 或 ×3 后的结果对比：
| 方法 | 放大图像示例 |
|---|---|
| 最近邻插值 | 锯齿明显 |
| 双线性插值 | 平滑，略模糊 |
| 双三次插值 | 平滑细腻 |
| 区域插值 | 放大模糊，不建议使用 |
| Lanczos 插值 | 清晰、锐利 |
可以配合如下代码生成：
import cv2 as cvimg = cv.imread(r'E:\Workstation\PyCharm\Ai_250601\OpenCV\images\face.png')new_w, new_h = 200, 200
methods = {"nearest": cv.INTER_NEAREST,"linear": cv.INTER_LINEAR,"cubic": cv.INTER_CUBIC,"area": cv.INTER_AREA,"lanczos": cv.INTER_LANCZOS4
}for name, method in methods.items():resized = cv.resize(img, (new_w, new_h), interpolation=method)cv.imwrite(f"{name}.png", resized)
1.6 总结：合理选择插值方法提升图像质量与处理效率
插值方法是图像几何变换中不可或缺的一环，不同场景下选择不同的插值方式，能在图像质量和处理效率之间找到平衡：
- 🧊 最近邻：用于分类、掩码图，不关心细节
- ✨ 双线性：通用方法，速度与质量平衡
- 🎯 双三次：高清图像放大，细节丰富
- 🔍 区域插值：图像缩小时最优
- 🎨 Lanczos：对图像质量要求极高的精细场合
二、边界填充
2.1、为什么需要边缘填充？
在进行图像的几何变换操作（如：缩放、旋转、仿射变换、透视变换等）时，目标图像中某些像素点可能会映射到源图像的边界之外。
- 🚫 对于这些点，找不到对应的源像素值。
- ✅ OpenCV 为了解决这个问题，采用边缘填充策略（
borderMode），防止图像中出现不必要的黑边或信息丢失。
2.2 、OpenCV 的图像变换底层机制猜想验证
博主个人的猜想：
“OpenCV 在我们设定输出大小的时候，是不是底层默认先创建了一个 np.zeros（全黑图），然后再把找得到位置的像素填上，如果找不到就保持黑色？”
✅ 这个理解基本正确！
📌 图像几何变换底层流程：
💡 结论：
- ✅ OpenCV 确实是先初始化一张黑图；
- 然后逐像素执行逆变换找源图像位置；
- 找不到就会保持默认值（黑色)或使用填充策略替代；
- 默认的
borderMode=cv2.BORDER_CONSTANT，即填充为黑色。
2.3 、常用的边缘填充方式（borderMode）
| 参数 | 名称 | 行为 | 应用场景 |
|---|---|---|---|
cv2.BORDER_CONSTANT | 常数填充 | 用 borderValue 颜色填充（默认黑色） | 明确需要黑色背景，如卷积边缘扩展 |
cv2.BORDER_REPLICATE | 边界复制 | 用边缘像素的值复制填充 | 旋转图像、防止边缘失真 |
cv2.BORDER_REFLECT | 边界反射 | 边缘像素对称镜像（不重复边缘） | 图像卷积、边缘平滑处理 |
cv2.BORDER_REFLECT_101 | 边界反射101 | 镜像填充（重复边缘） | 默认行为，视觉更自然 |
cv2.BORDER_WRAP | 边界包裹 | 将图像视作环状连接，边界来自对面 | 周期性纹理图等特殊用途 |
✅ 额外参数：
borderValue=(B,G,R)：仅在BORDER_CONSTANT模式下使用，用于指定常数填充值。
| 操作类型 | 是否需要边缘填充 | 原因 |
|---|---|---|
cv2.resize() 缩放 | ❌ 通常不需要 | 像素映射仍在图像内部 |
cv2.warpAffine() 仿射变换 | ✅ 需要 | 可能会将边缘映射到图像外部 |
cv2.warpPerspective() 透视变换 | ✅ 需要 | 同上，四角易超出图像边界 |
cv2.filter2D() 卷积滤波 | ✅ 需要 | 卷积核超出边界需要填充 |
cv2.copyMakeBorder() 显式扩展图像 | ✅ 需要 | 手动添加边界区域时指定策略 |

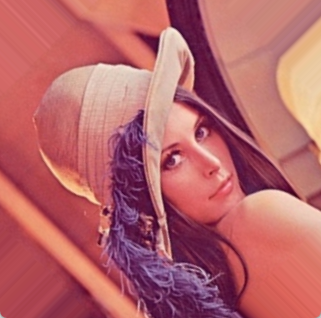

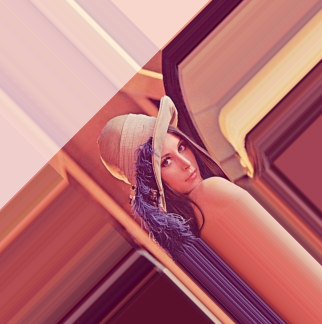

4.1 边界复制（BORDER_REPLICATE）
边界复制会将边界处的像素值进行复制，然后作为边界填充的像素值，如下图所示，可以看到四周的像素值都一样。
 |  |
|---|

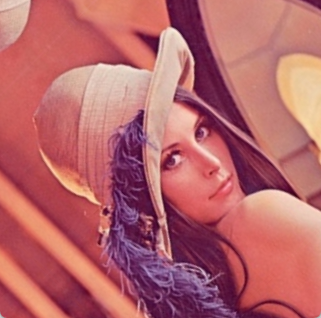

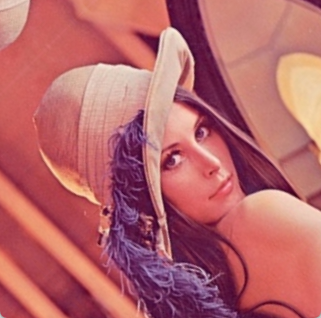

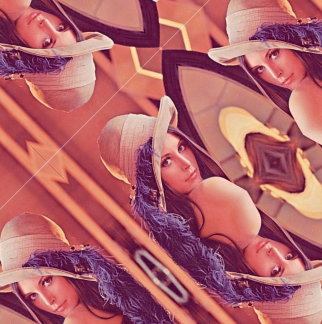

4.2 边界反射（BORDER_REFLECT）
如下图所示，会根据原图的边缘进行反射。
 |  |
|---|
4.3 边界反射101（BORDER_REFLECT_101）
与边界反射不同的是，不再反射边缘的像素点，如下图所示。
 |  |
|---|

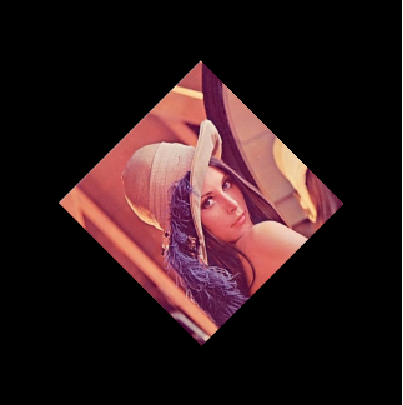

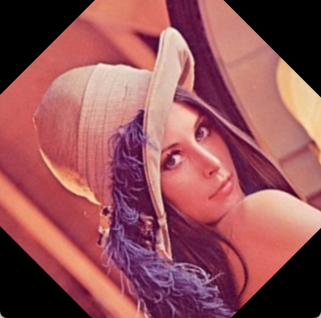

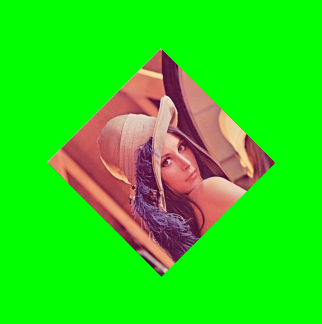

4.4 边界常数（BORDER_CONSTANT）
当选择边界常数时，还要指定常数值是多少，默认的填充常数值为0，如下图所示。
img2=cv2.warpAffine(img,M,(shape[1],shape[0]),flags=cv2.INTER_LINEAR,borderMode=cv2.BORDER_CONSTANT,borderValue=100)
 |  |
|---|

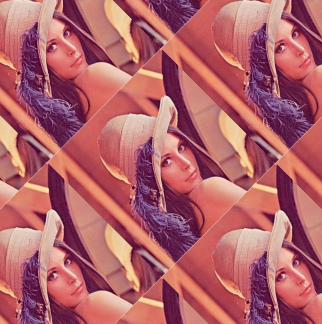

4.5 边界包裹（BORDER_WRAP）
如下图所示。
 |  |
|---|
示例结果：
| 旋转后的图像 | 填充方式 | 结果 |
|---|---|---|
 | 边界复制(BORDER_REPLICATE) |  |
 | 边界反射(BORDER_REFLECT) |  |
 | 边界反射101（BORDER_REFLECT_101） |  |
 | 常数填充（BORDER_CONSTANT） |  |
 | 边界包裹（BORDER_WRAP） |  |
三、透视变换
3.1、背景引入：图像为何畸变？
- 图像矫正常用于：文档拍照、车道识别、场景俯视变换等。
- 原因是：现实世界中的图像受到了 透视投影（Perspective Projection） 的影响。
3.2、对比理解：仿射变换 vs 透视变换
| 特性 | 仿射变换 Affine | 透视变换 Perspective |
|---|---|---|
| 输入点数量 | 3 点确定 | 4 点确定 |
| 是否保持平行性 | ✅ 保持平行 | ❌ 不保持平行 |
| 是否线性 | ✅ 线性变换 | ❌ 非线性变换 |
| 示例图形变化 | 矩形变成平行四边形 | 矩形可能变成梯形、台形等 |
| OpenCV函数 | cv2.getAffineTransform() | cv2.getPerspectiveTransform() |
3.3、透视变换的数学模型
齐次坐标表示：
透视变换可表示为 3x3 矩阵的乘法（齐次坐标）：
[XYZ]=[a11a12a13a21a22a23a31a32a33]⋅[xy1]
\begin{bmatrix} X \\ Y \\ Z \end{bmatrix} = \begin{bmatrix} a_{11} & a_{12} & a_{13} \\ a_{21} & a_{22} & a_{23} \\ a_{31} & a_{32} & a_{33} \end{bmatrix} \cdot \begin{bmatrix} x \\ y \\ 1 \end{bmatrix}
XYZ=a11a21a31a12a22a32a13a23a33⋅xy1
最终的二维变换坐标：
x′=XZ=a11x+a12y+a13a31x+a32y+a33y′=YZ=a21x+a22y+a23a31x+a32y+a33 x' = \frac{X}{Z} = \frac{a_{11}x + a_{12}y + a_{13}}{a_{31}x + a_{32}y + a_{33}} \\ y' = \frac{Y}{Z} = \frac{a_{21}x + a_{22}y + a_{23}}{a_{31}x + a_{32}y + a_{33}} x′=ZX=a31x+a32y+a33a11x+a12y+a13y′=ZY=a31x+a32y+a33a21x+a22y+a23
3.4、OpenCV 中的透视变换函数
① 获取透视变换矩阵
M = cv2.getPerspectiveTransform(src_points, dst_points)
src_points：原图像上的四个点坐标（顺序很重要）dst_points：变换后的对应四个点坐标
② 应用变换（透视校正）
corrected_img = cv2.warpPerspective(src_img, M, (width, height))
src_img：原图像M：透视变换矩阵(width, height)：目标图像的尺寸- 可选：
flags插值方式，borderMode填充方式

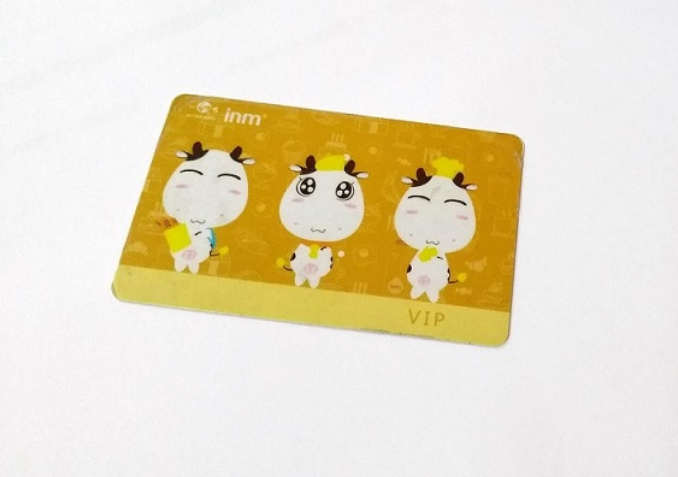

3.5、案例：卡片矫正
import cv2 as cv
import numpy as npcard = cv.imread('../images/3.png')
high, width, _ = card.shape
# 原图中卡片的四个角点:左上、右上、左下、右下
# [[178, 100], [487, 134], [124, 267], [473, 308]]
card_position = np.float32([[178, 100], [487, 134], [124, 267], [473, 308]])
transfrom_position = np.float32([[0, 0], [width,0], [0, high], [width, high]])# 获取透视变换矩阵
M = cv.getPerspectiveTransform(card_position, transfrom_position)
# 透视变换
card_warp = cv.warpPerspective(card,M,(width,high),flags = cv.INTER_LINEAR,borderMode=cv.BORDER_REFLECT_101)cv.imshow('card', card)
cv.imshow('card_warp', card_warp)
cv.waitKey()
cv.destroyAllWindows()
 |  |
|---|---|

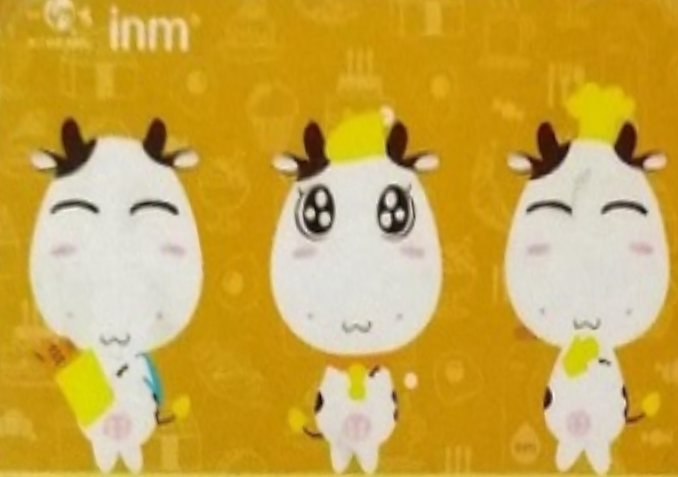

| 原图像 | 图像矫正后 |
3.6总结
- 仿射变换保留直线、平行性，但不能矫正透视畸变；
- 透视变换可修复图像角度、实现俯视转换；
- OpenCV 提供
getPerspectiveTransform + warpPerspective搭配使用，操作简单但效果强大。
四、图像掩膜
4.1 掩膜的概念与作用
✅ 掩膜是一张二值图像，用来选中图像中的某个区域进行后续处理。
| 区域 | 像素值 | 显示颜色 | 表示含义 |
|---|---|---|---|
| 掩膜区域 | 255 | 白色 | 保留 / 处理区域 |
| 非掩膜区域 | 0 | 黑色 | 忽略 / 遮挡区域 |
🎨 示例：提取图像中的红色区域
import cv2 as cv
import numpy as np# 读取图像
demo = cv.imread('../images/demo.png')demo = cv.resize(demo, (640, 640))# 转为hsv颜色空间
hsv = cv.cvtColor(demo, cv.COLOR_BGR2HSV)# 定义颜色范围
low_red = np.array([0, 43, 46])
high_red = np.array([10, 255, 255])#创建掩膜 cv.inRange(img,low,high)
mask_red = cv.inRange(hsv, low_red, high_red)# 显示结果
cv.imshow('demo', demo)
cv.imshow('mask_red', mask_red)
print(demo.shape)
print(mask_red.shape)
# 等待按键退出
cv.waitKey(0)
cv.destroyAllWindows()
 |  |
|---|---|

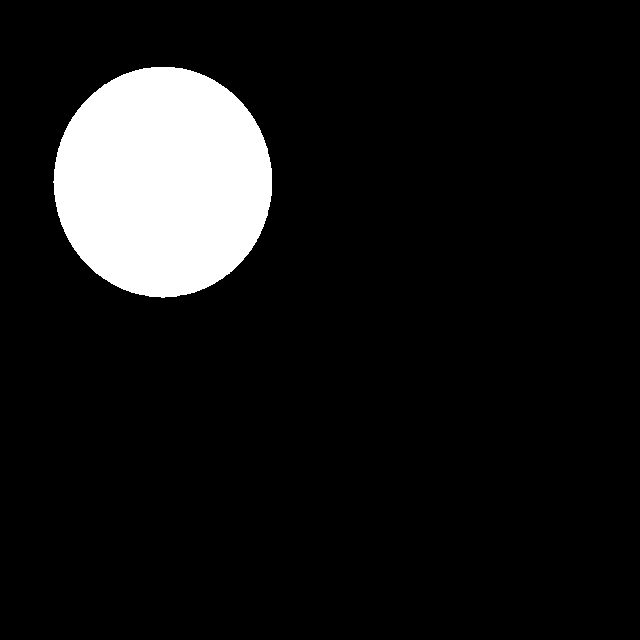

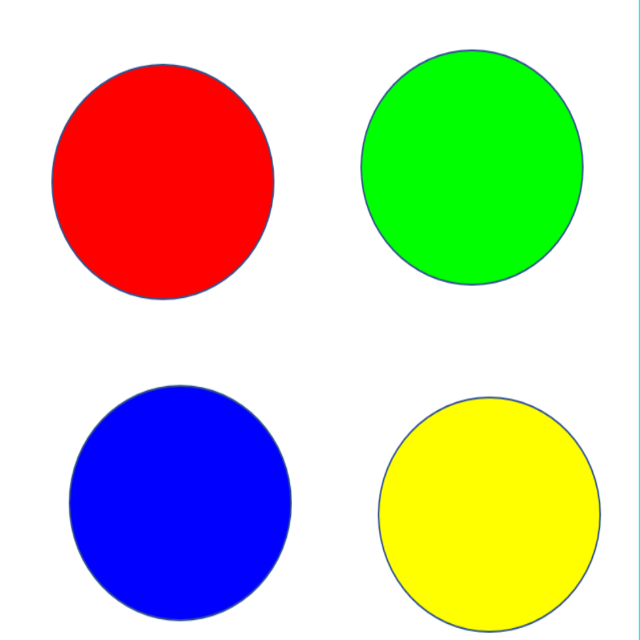

| 原图 | 掩膜图 |
🧠 图像逻辑图建议如下：
4.2 与运算：提取掩膜区域（Masking）
🎯 目的：只保留掩膜中白色对应的原图部分
res = cv2.bitwise_and(img, img, mask=mask)
🧠 工作机制：
| 区域 | 原图像素 | 掩膜像素 | 输出结果 |
|---|---|---|---|
| 红色区域 | 有效值 | 255 | 保留 |
| 其他区域 | 有效值 | 0 | 变黑 |
4.3 图像颜色替换 🎨
👣 步骤：
- 制作掩膜；
- 利用掩膜找到需要替换的区域；
- 修改该区域的颜色。
# 替换红色区域为绿色
img[mask == 255] = (0, 255, 0)cv2.imshow("Color Replaced", img)
cv2.waitKey(0)
📌 补充说明
(mask == 255)是一个布尔索引，返回红色区域坐标；- 替换颜色的三元组为 BGR 格式。
🧭 总结 & 思维导图
💡 掩膜应用场景：
- 图像区域提取（分割）
- 特定颜色检测
- 背景替换
- 图像合成

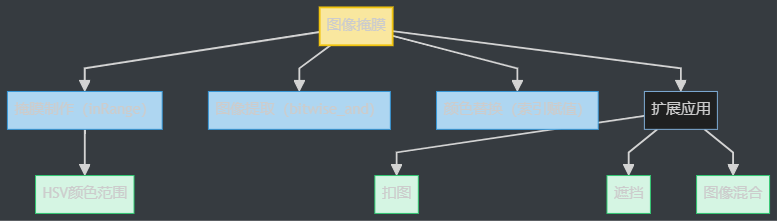

🧠 思维导图结构（建议用 XMind 或手绘）
五、噪声消除
5.1 OpenCV 中常见的图像滤波方法总结
| 滤波类型 | OpenCV 函数 | 核心原理 | 特点 | 适用噪声类型 |
|---|---|---|---|---|
| 均值滤波 | cv.blur() | 相邻像素求平均 | 简单快速，模糊强 | 高斯/均匀噪声 |
| 方框滤波 | cv.boxFilter() | 均值滤波的底层实现（可控制归一） | 可控制是否归一化 | 高斯/均匀噪声 |
| 高斯滤波 | cv.GaussianBlur() | 加权平均（高斯分布） | 模糊边缘较少，保留部分细节 | 高斯噪声 |
| 中值滤波 | cv.medianBlur() | 取局部像素中位数 | 对椒盐噪声特别有效 | 椒盐噪声 |
| 双边滤波 | cv.bilateralFilter() | 空间+颜色差异双重权重 | 保边滤波，细节保护能力强 | 各类噪声（边缘保留） |
5.2 滤波类型逻辑图（思维导图形式）
5.3小结与对比建议
- 推荐使用场景：
- 中值滤波：图像中出现大量黑白点噪声（椒盐噪声）时最优。
- 高斯滤波：自然图像处理中的常规模糊操作，边缘保留能力比均值好。
- 双边滤波：去噪同时保边，常用于美颜、人脸图像处理。
- 方框 vs 均值：实际效果相近，
boxFilter更底层更灵活。
- 性能对比（从快到慢）：均值 ≈ 方框 > 高斯 > 中值 > 双边
