《深入理解JVM》实战笔记（一）：内存区域、对象布局与OOM排查指南

news 来源：原创 2025/5/25 22:42:07

JVM发展史与Java内存区域深度解析

Java虚拟机（JVM）是Java编程语言的核心部分，它允许Java程序跨平台运行，提供了一个抽象层，使得Java代码能够在不同操作系统和硬件平台上运行。本文将从JVM的发展历程开始，深入探讨JVM如何演变，以及Java内存区域的详细构成与作用，还将补充关于对象内存布局与内存溢出的知识，帮助你更全面地理解JVM。

一、JVM的发展历程

JVM的发展可以追溯到Java语言的初期。在1990年代初，Sun Microsystems（后来被Oracle收购）推出了Java编程语言，并提出“编写一次，到处运行”的口号。JVM的核心使命是实现Java代码的跨平台性，即将Java源代码编译成平台无关的字节码，并由JVM解释或编译执行。

Java的初期（1995-1999） Java的第一版JVM是为了能够在各种平台上运行Java应用而设计的。当时，JVM主要是作为一个解释型的虚拟机，通过解释Java字节码逐条执行。虽然这个过程比较慢，但它保证了Java程序在不同操作系统间的可移植性。
JVM的优化与即时编译（2000-2005） 在2000年左右，JVM开始引入即时编译（JIT，Just-In-Time Compilation）技术，JIT使得JVM在运行时将字节码编译为机器码，从而提高了执行效率。这一阶段的JVM在性能上有了显著提升，Java的运行速度得到了显著改善。
JVM的成熟与增强（2006-至今） 随着Java语言和JVM的不断发展，JVM逐渐成为了一个复杂且功能强大的系统。虚拟机不仅仅是执行代码的工具，它还集成了垃圾回收（GC）、内存管理、线程管理等功能。现代JVM通过采用不同的垃圾回收算法（如G1、ZGC、Shenandoah等）和优化的JIT编译策略，使得Java应用程序在响应速度和吞吐量方面都有了显著提高。

JVM的不断发展使得Java不仅仅适用于传统的企业级应用，也逐渐进入了云计算、大数据处理等领域，展现出了它作为现代高性能虚拟机的强大潜力。

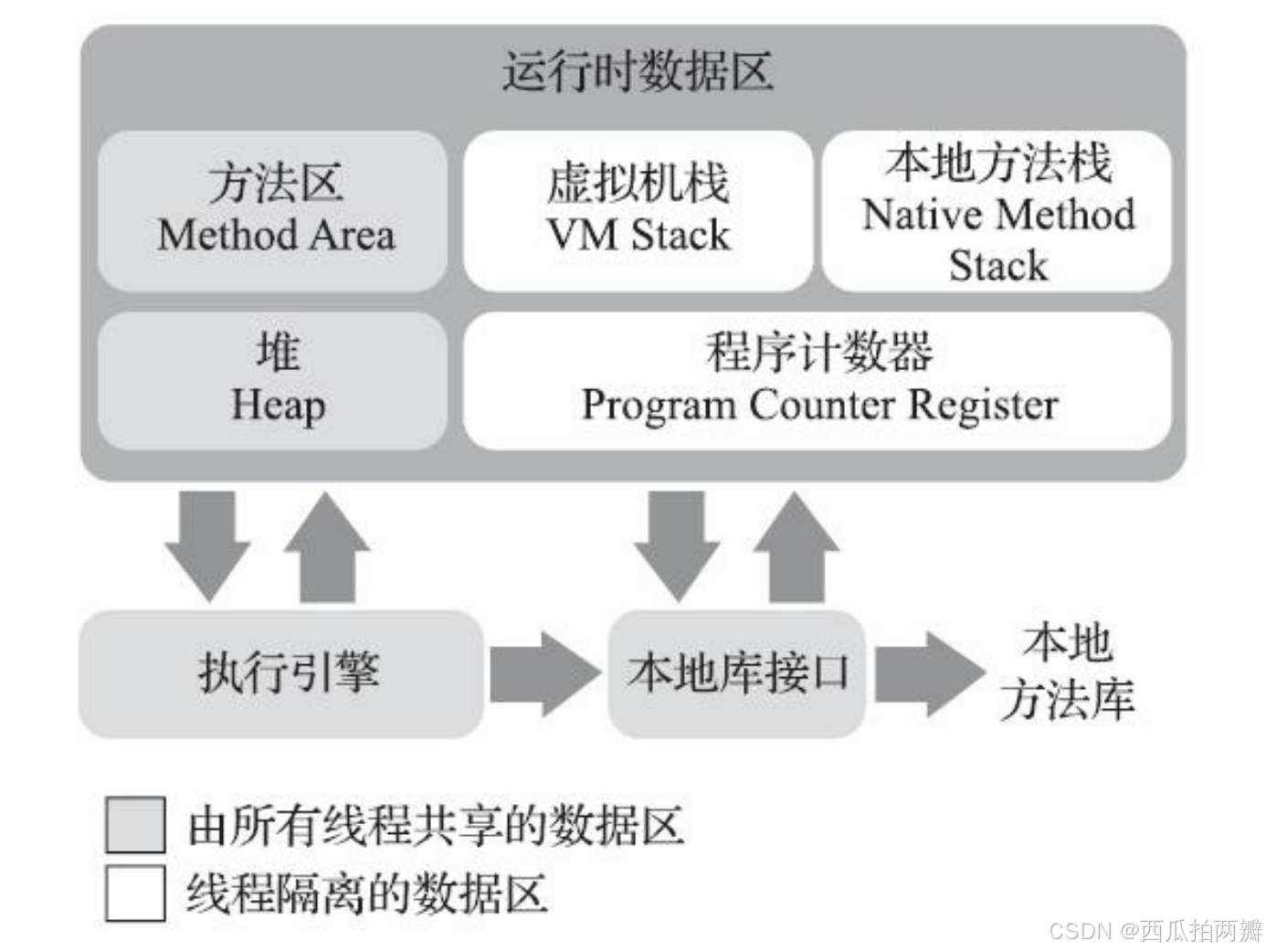

二、Java内存区域详解

JVM的内存管理是保证Java程序高效运行的关键因素之一。JVM的内存区域划分主要是为了分配、管理和优化程序运行时的内存资源。Java程序在运行时的内存区域分为以下几个部分：

1. 程序计数器（Program Counter Register）

程序计数器是JVM的一块小内存区域，它的作用是存储当前线程正在执行的字节码的地址。JVM的多线程执行通过程序计数器来实现线程切换的上下文保存。每个线程都有自己的程序计数器，因此它是线程私有的。

2. Java虚拟机栈（JVM Stack）

Java虚拟机栈也是线程私有的，它用于存储局部变量、操作数栈和方法调用的相关信息。每当一个方法被调用时，JVM会在栈中创建一个栈帧（Stack Frame）来存储该方法的局部变量和执行状态。栈帧会在方法调用结束时被销毁。

栈帧组成： 栈帧主要包含局部变量表、操作数栈、动态链接、方法返回地址等。
栈的特点： 栈内存是连续的，遵循“后进先出”原则。每个线程有独立的栈空间，线程间的栈不共享。

3. 本地方法栈（Native Method Stack）

本地方法栈与JVM栈类似，但它专门用于管理Native方法的调用。Java可以通过JNI（Java Native Interface）调用C、C++等编写的本地方法，这部分方法调用的信息由本地方法栈来管理。

4. 堆（Heap）

堆是JVM中最大的一块内存区域，它用于存储所有的对象实例和数组。堆是垃圾回收器的主要工作区域，因此JVM在堆内存上采取了一系列优化措施来提升性能。堆内存是线程共享的，因此需要进行合理的内存分配与回收。

堆的分代结构： JVM堆内存一般被划分为三部分：年轻代（Young Generation）、老年代（Old Generation）和永久代/元空间（Permanent Generation/Metaspace）。其中，年轻代存储新创建的对象，老年代则存储长时间存活的对象，元空间用于存放类的元数据（如类信息、方法信息等）。
垃圾回收机制： 垃圾回收器通过标记-清除、复制、整理等算法来清理不再使用的对象。常见的垃圾回收算法有Serial GC、Parallel GC、CMS、G1、ZGC等。

5. 方法区（Method Area）

方法区（也称为元空间，Metaspace）是JVM的一部分，专门用于存储类的元信息（如类的结构、方法、字段等）以及JVM加载的常量池和静态变量等。元空间不同于传统堆内存，它不受堆的内存限制，且元空间内存的管理通常由操作系统控制。

6. 运行时常量池（Runtime Constant Pool）

常量池是存放类常量的地方，包括字面量和符号引用。每个类都有自己的常量池，它在类加载时由JVM自动创建并加载到内存中。常量池中的常量在运行时也可以被使用，是JVM运行时非常重要的资源。

三、对象的内存布局

JVM中的对象内存布局决定了它们如何在内存中分配和访问。理解对象的内存布局，有助于更好地优化内存使用、提高性能，特别是在内存优化和故障排查时非常有帮助。

1. 对象头（Object Header）

每个对象都包含一个对象头，存储一些与该对象相关的元数据。对象头主要包含两个部分：

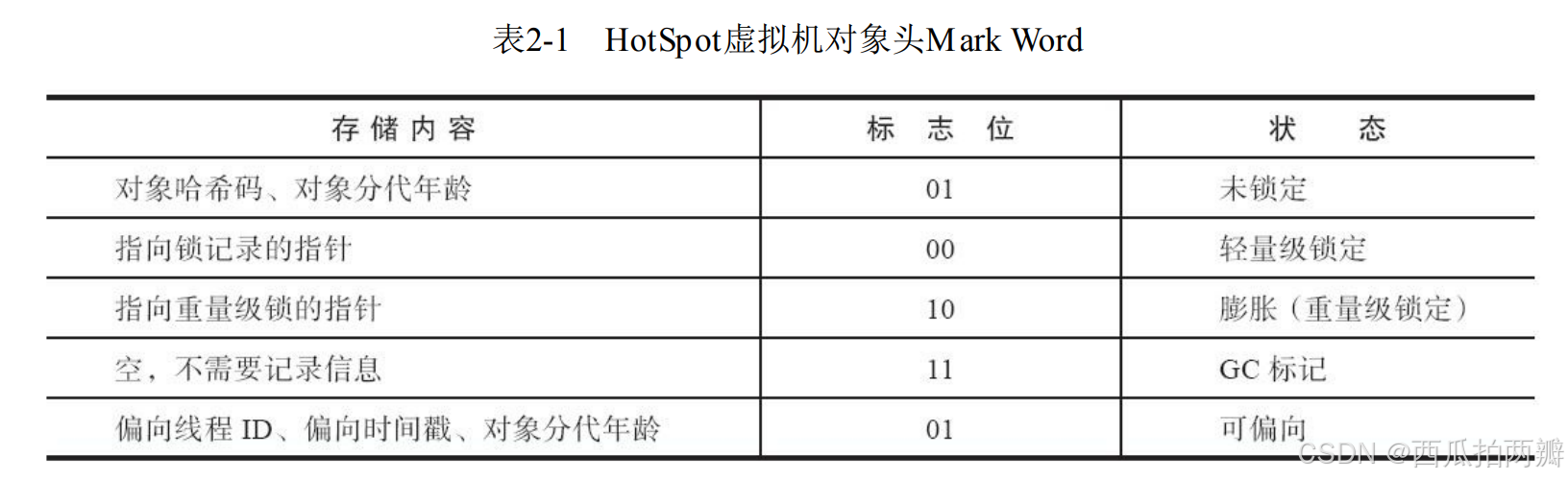

Mark Word：用于存储对象的运行时数据，如哈希码、GC标记信息、锁信息等。
Class Pointer：指向该对象所属的类的元数据，帮助JVM查找对象的类型。

Mark Word 的内容在不同的JVM实现中可以有所不同，它的布局会根据对象的状态（如锁的状态）发生变化。例如，当一个对象处于锁定状态时，Mark Word 中将存储与锁相关的信息。

2. 实例数据（Instance Data）

实例数据区用于存储对象的实际数据，也就是类中定义的字段（属性）。这些字段按顺序存储在内存中，字段的顺序和类型直接影响对象在内存中的布局。Java类的字段可以是基本类型（如int、float）或者引用类型（如String、Object），每个字段占用的内存空间取决于其类型。

3. 对齐填充（Padding）

为了提高内存访问效率，JVM会在对象的内存布局中使用填充字节进行对齐。内存对齐要求对象的起始地址必须是某种特定字节数的倍数（如8字节对齐）。因此，在实例数据的末尾，JVM可能会插入一些填充字节，确保对象的大小满足对齐要求。

4. 数组对象的内存布局

与普通对象不同，数组对象的内存布局会包含额外的信息：数组的长度。数组对象的内存布局通常包括：

对象头（与普通对象相同）
数组的长度（作为实例数据的一部分）
数组元素（按照元素类型排列）

数组的长度通常是对象的一部分，因此在内存中，数组对象的开头会包含一个字段来存储数组的大小。

5. 对象布局总结

对象的内存布局在JVM的内存模型中起着至关重要的作用，它直接影响到内存的分配、GC回收策略以及性能优化。了解对象头的存储结构，可以帮助我们在调优程序性能时避免不必要的内存浪费。

6. 对象的访问定位

在Java中，所有的对象都存储在堆中，而程序通过引用来访问这些对象。JVM主要有两种方式来实现对象的访问定位：

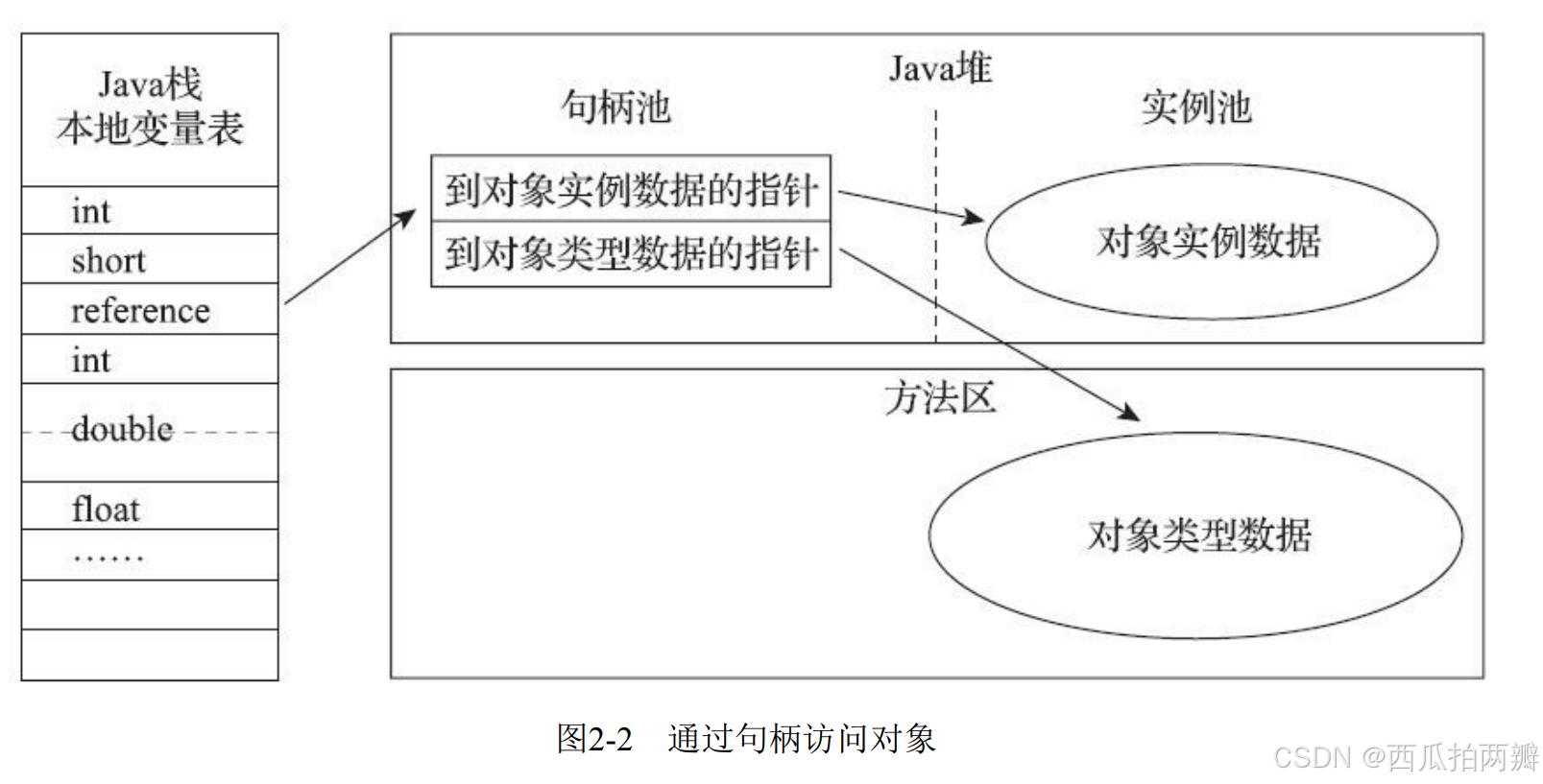

6.1. 句柄访问

句柄访问模式会在堆外（方法区或堆中的专门区域）维护一个句柄池，每个对象的引用实际上是指向句柄池中的一个句柄，而句柄内部存储了对象实例数据的地址和类型元数据的地址。

访问过程：
1. 变量存储的是对象的句柄地址；
2. 通过句柄找到对象的实例数据和类型数据；
3. 访问具体的对象信息。
优点：
- 当对象被移动（如GC整理堆内存）时，只需要更新句柄中的地址，而不需要修改所有引用指向的地址。
- 适用于需要频繁调整堆中对象位置的JVM实现（如基于分代收集的GC策略）。
缺点：
- 访问对象需要两次间接寻址，性能略低。

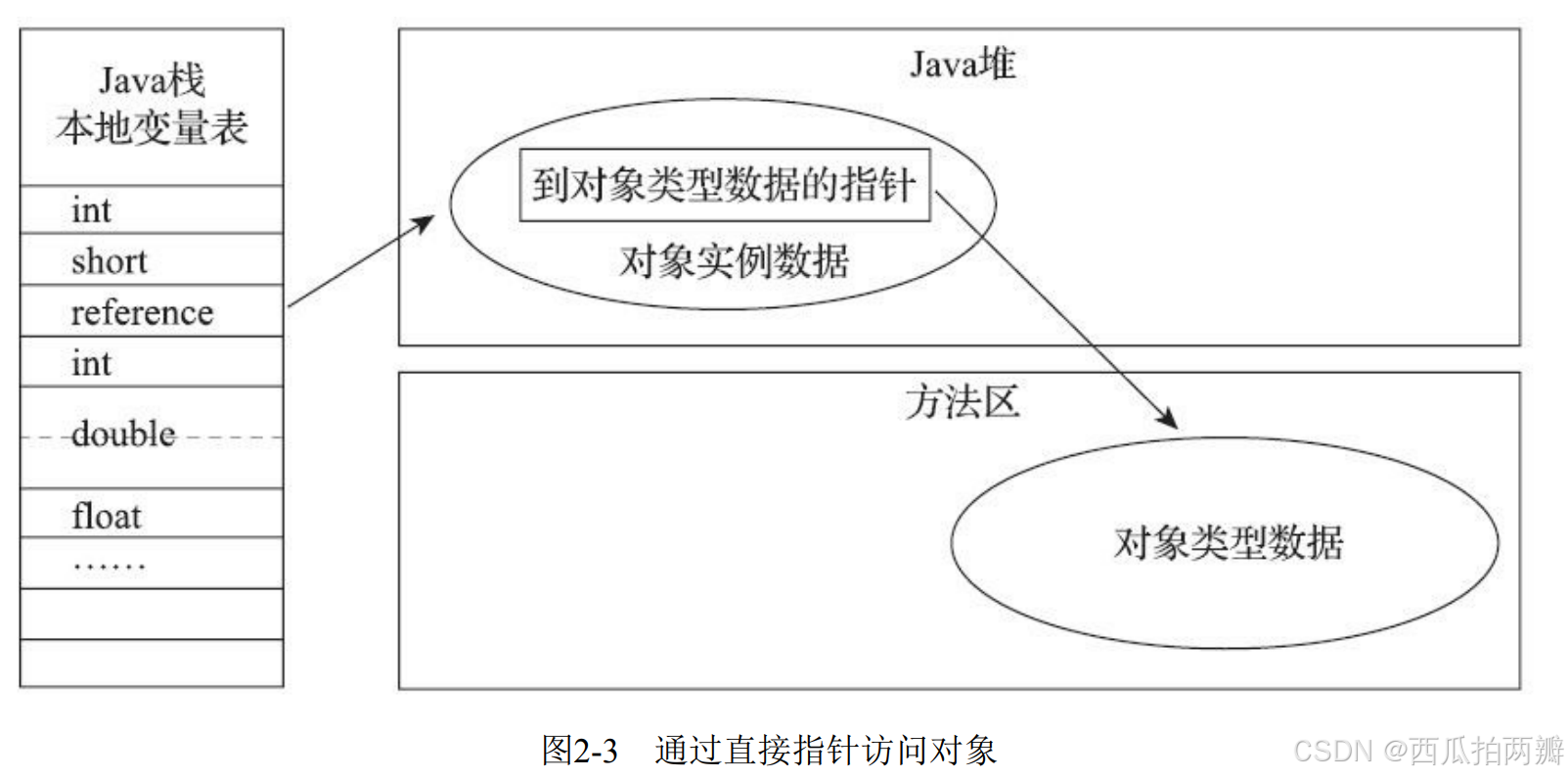

6.2. 直接指针访问

直接指针访问方式不会使用句柄池，而是将对象引用直接指向堆中的对象实例，JVM通过对象头中的类型元数据指针获取类信息。

访问过程：
1. 变量存储的是对象的直接地址；
2. 直接访问对象实例；
3. 通过对象头找到类型信息。
优点：
- 访问速度更快，少了一次指针间接寻址。
- 适用于大多数现代JVM（如HotSpot），因为对象的分配和GC优化使得对象位置变动较少。
缺点：
- 如果GC发生对象移动，所有引用都需要被更新，因此JVM需要提供特殊的机制（如压缩指针、OopMap等）来支持指针的批量更新。

6.3. 句柄访问 vs. 直接指针访问

方式	访问速度	地址变更成本	适用场景
句柄访问	较慢（两次寻址）	低（只改句柄地址）	适用于频繁GC移动对象的JVM
直接指针访问	较快（一次寻址）	高（需批量更新）	适用于现代JVM，如HotSpot

HotSpot JVM 采用直接指针访问，因为它优化了对象分配和GC算法，使得对象位置变更的成本更可控。

四、内存溢出（OutOfMemoryError）

内存溢出是Java程序中常见的性能问题之一，它通常是在程序需要的内存超过了JVM分配的内存上限时发生的。理解内存溢

出的发生原因、表现和解决方案，对于开发和维护高性能的Java应用至关重要。

1. 常见的内存溢出类型

内存溢出通常表现为java.lang.OutOfMemoryError异常，常见的内存溢出类型包括：

Java堆内存溢出：当Java应用程序创建了大量的对象，超过了JVM堆内存的最大限制时，JVM会抛出OutOfMemoryError。常见的原因包括内存泄漏、对象生命周期过长等。
PermGen/Metaspace溢出：PermGen区域（在JVM 8之前使用）存储了类的元数据，类的加载和卸载会占用PermGen空间。如果类加载过多或类加载器泄漏，会导致PermGen空间溢出。在JVM 8及以后的版本中，PermGen被替换为Metaspace，且Metaspace的大小可以动态调整，但如果Metaspace也达到了限制，仍然会抛出OutOfMemoryError。
Direct Memory溢出：Direct Memory是由Java NIO（New I/O）库管理的，它不受JVM堆内存管理的影响。如果程序使用大量的直接内存（如在高性能网络应用中），也有可能导致OutOfMemoryError。

2. 堆内存溢出的排查与优化

当出现堆内存溢出时，首先需要分析堆内存的使用情况。可以通过以下几种方式来进行排查和优化：

增加堆内存大小：通过调整JVM启动参数（如-Xmx、-Xms）来增加堆内存大小。但这只是应急解决方案，不能从根本上解决问题。
查看GC日志：通过启用垃圾回收日志（如-Xlog:gc*）来查看垃圾回收的情况。通过分析GC日志，可以判断是否存在频繁的Full GC，导致程序卡顿或内存不足。
使用堆分析工具：使用jmap、VisualVM等工具进行堆分析，查找内存泄漏或不合理的对象分配。
优化代码：分析代码，找出内存泄漏的源头。内存泄漏通常发生在集合类、缓存机制、线程池等地方。通过合理的资源管理（如显式释放资源、使用弱引用、限制缓存大小）来避免内存泄漏。

3. PermGen/Metaspace溢出的排查与优化

PermGen/Metaspace溢出通常是由于类加载过多或者类加载器泄漏引起的，排查时可以使用以下方法：

调整PermGen/Metaspace大小：通过调整-XX:PermSize和-XX:MaxPermSize来增加PermGen的大小；对于JVM 8及以后的版本，可以通过调整-XX:MetaspaceSize和-XX:MaxMetaspaceSize来增加Metaspace的大小。
检查类加载器泄漏：通过工具（如jmap、VisualVM）分析堆中类的数量，检查是否存在类加载器泄漏。类加载器泄漏会导致大量的类无法回收，导致PermGen/Metaspace溢出。

4. Direct Memory溢出的排查与优化

对于使用Direct Memory的应用，可以通过以下方法进行优化：

限制直接内存的使用：确保只在必要时使用Direct Memory，并限制每个线程使用的Direct Memory大小。
调整JVM参数：通过-XX:MaxDirectMemorySize参数来设置Direct Memory的最大使用量。

总结

JVM的发展历程见证了Java从一种简单的编程语言到如今广泛应用于企业级、互联网、移动端等多个领域的重要技术的转变。JVM的内存区域划分和管理机制是确保Java程序高效稳定运行的基础。了解JVM的内存区域、对象的内存布局和内存溢出相关知识，能够帮助我们优化Java应用的性能，尤其是在垃圾回收、内存泄漏和性能瓶颈等方面。希望本文能够帮助你更好地理解JVM的工作原理与内存管理。
