1. 实验简介
实验目的：
了解 PDS 软件的使用，在线 Debugger 工具的使用请看 uart 实验章节的工程说明部分章节。 实验环境：
Window11 PDS2022.2-SP6.4
硬件环境：
MES2L676-100HP
2. 实验原理
将 Modelsim 的命令编写到一个 do 文件中，这样每次仿真时，只需运行这个 do 文件脚本即可自动执行其中的所有命令，从而显著提高重复仿真的效率。
3. Testbench 文件的编写
Testbench 文件其实就是模拟信号的生成，给我们所设计的模块提供输入，以便测试。因为我们上板去生成 比特流，尤其是比较复杂的算法，往往是需要耗很多时间的。所以要快速验证我们的设计逻辑是否正常，还得是用 仿真来验证，不管是模拟图像的生成还是信号的生成，都可以通过 Testbench 来完成，但是，要注意一点，逻辑前 仿真通过了只能说明 80%上板没问题，剩下的可能就要看实际的时序了，毕竟仿真是理想状态，实际总是不太理想。
接下来介绍 Testbench 的基本编写方法：
`timescale 1ns/1ns 该语句 第一个 1ns 表示时间单位为 1ns，第二个 1ns 表示时间精度为 1ns。注意的 是，时间单位不能比时间精度还小。时间单位表示运行一次仿真所用的时间。时间精度表示仿真显示的最小刻度。 #10 表示延时 10 个单位时间，比如`timescale 1ns/1ns，#10 表示延时 10ns。
initial 对信号进行初始化，只会执行一次。
{$random}%x，表示随机取[0,x-1]之间的数字。x 为正整数。如果是$random%x，则是[-(x-1),x-1]的数。
$display 打印信息，会自动换行。
$stop 暂停仿真。
$readmemb 读取文件函数。
$monitor 为监测任务，用于变量的持续监测。只要变量发生了变化，
$monitor 就会打印显示出对应的信息。
输入信号一般用 reg 定义，方便后续用 always 块生成想要模拟的值，输出一般直接 wire 引出即可。
例如生成时钟，always#10 sys_clk = ~sysclk; 表示每 10 个单位时间就翻转一次，如果时间单位是 ns，那就是每 10ns 翻转一次，就是生成了 50MHZ 的时钟。周期是 20ns。
接下来给出一个参考的 testbench，如下所示：
`timescale 1ns / 1ns
`define UD #1module tb_led_test();reg clk;reg rst_n;wire [7:0] led;reg [7:0] data;initial beginrst_n <= 0;clk <= 0;#20;rst_n <= 1;#2000;$display("I am stop");$stop;endalways #10 clk = ~clk; // 20ns 50MHzled_test #(.CNT_MAX(10)) u_led_test(.clk(clk), // input.rstn(rst_n), // input.led(led) // output [7:0]);initial begin$monitor("led:%b", led);endalways @(posedge clk or negedge rst_n) beginif (!rst_n)data <= 8'd0;else begindata <= {$random} % 256;$display("Now data is %d", data);endend
endmodule代码第一行定义了仿真的时间单位和精度，均为 1ns；第二行宏定义了延时的时间 UD，可根据个人代码习惯 使用。第 10-18 行对复位和时钟进行初始化，并且延时 2020ns 后用$display 打印出暂停仿真的字样，之后停止 仿真。注意$stop 仅仅是暂停仿真，不是完全结束仿真，还可以通过 run 指令继续运行仿真。第 19 行每 10ns 翻 转一次，完成了 50MHZ 时钟的生成。21-28 行例化了流水灯模块，用来做仿真测试，该代码主要完成每隔一段时 间对输出的数据完成一次移位。进而实现了流水灯。30-32 行用$monitor 监测 led 变量，一旦改变就打印出来。 第 34-42 行主要是产生测试数据并打印出来，该数据仅仅用来观察 random 函数的测试。
4. Modelsim 的使用
该部分主要介绍 Modelsim 的基本使用方法。
当我们的设计文件没有使用到任何平台的 IP 核时，我们可以直接打开 Modelsim 新建工程，然后进行仿真， 具体步骤如下所示：
点击左上角 File->New->Library，新建一个工作库，一般取名为 work，因为 Modelsim 运行时都会在这个 work 下面工作，所以第一次运行 Modelsim 我们需要新建一个叫 work 的库，如果打开发现已经有 work 的工作 库时，则不用新建。
输入 work，点击 OK 即可。新建完成后就可以看到有个 work 的库在 Modelsim 里面。接下来新建工程。
左上角 File->New->Project，新建工程。
工程名注意不要出现中文，其余保持默认即可，可以看到 Default Library Name 其名字默认指向 work。
新建完后可以看到下方多了一个叫 Project 的选项卡，鼠标右键该界面空白部分，选择 Add to Project->Existing File，或者 Add to Project->New File。添加我们要仿真的文件，这里用一个比较简单的来演示。
点击 Browse，添加要仿真的文件。
选择上方 Compile 或者鼠标右键空白部分，选择 Compile->Compile，该步骤主要对 verilog 文件进行编译， 检查是否有语法错误等。
当看到 Status 是个绿色的√，或者下方打印输出区间没有任何 errors，显示 successful，表示我们的文件编译通过，可以进行下一步操作了。
选择上方 Simulate->Start Simulation，之后会弹出如图 2.5-10 所示的界面，把 work 展开，选择我们的 testbench 文件，可以看到 Design Unit 显示的是我们的 testbench 文件就没问题了。然后点击 OK，开始仿真。
可以看到会弹出一个新的选项卡叫”sim”，然后看红框部分，当点击 OK 后，实际上 Modelsim 自动输入一句命令 vsim -gui work.tb_led_test。这其实和后面我们的 do 文件编写是有联系的，do 文件的编写实际上就是 在写这些命令，这里我们先铺垫一下。
接下来添加我们要观察的信号，这里我是直接右键 u_led_test 这个模块，然后选择 Add Wave 或者 crtl+w， 即可将该模块的全部信号都加入到波形窗口中。
可以看到，波形窗口已经添加该模块的全部信号，之后我们按下快捷建，crtl+a 全选全部信号，crtl+g，对信号进行分组，该分组是按照不同模块进行分组，crtl+h 消除信号名称的前缀，如图 所示：
鼠标右键信号，Radix 可以修改该信号显示的格式，比如二进制显示，16 进制显示等。Properties 可以修改该信号波形显示的颜色，这两个是比较常用的。接下来开始来运行我们的仿真。
点击上方这个地方，对信号全部进行 Restart 复位。
按下后，当用户点击 stop，仿真才会停止。

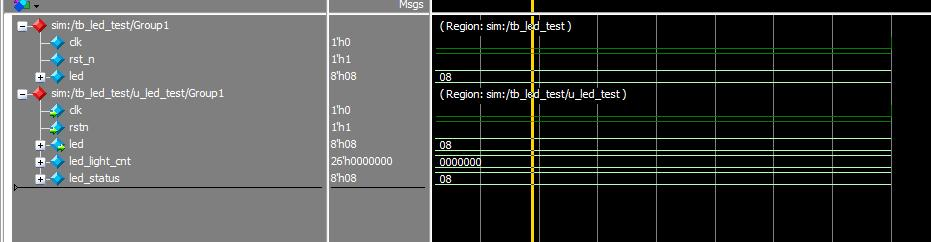

图为操作后显示出来的波形。

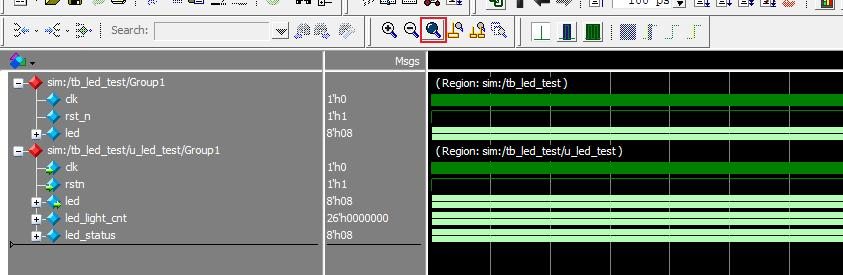

点击红框部分那个按钮，将缩小波形。我们也可以按住 crtl 键，然后鼠标滚轮上下，可以对波形进行缩放。到这里，基本的使用方法就结束了，更多操作大家可以去看视频操作，或者网上百度，或者自己摸索一下。

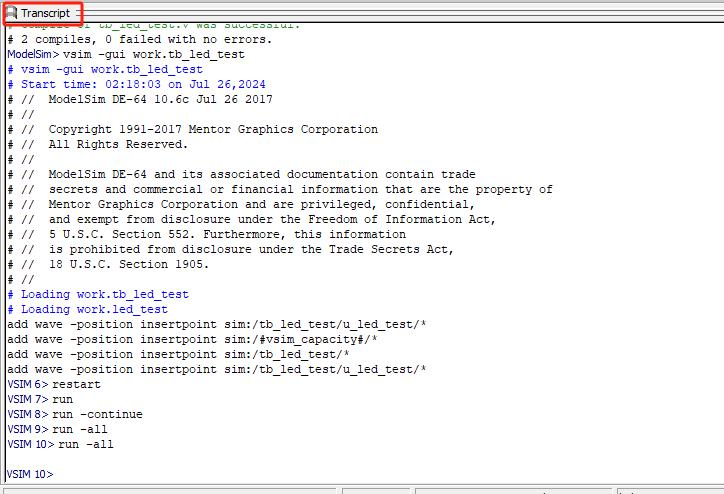

再铺垫一下，完成这些操作后，我们回去打印输出区间观察一下
可以看当我们添加波形时，Modelsim自动执行了一句add wave -position xxxxxxx的命令，执行了restart， 也就是复位，run 就是运行仿真，这些都和后续 do 文件的编写息息相关。所以其本质就是编写这些命令，我们就不需要用鼠标去点每个功能，每次我们只需要运行 do 文件就可以完成全部操作，大大提高我们的效率。

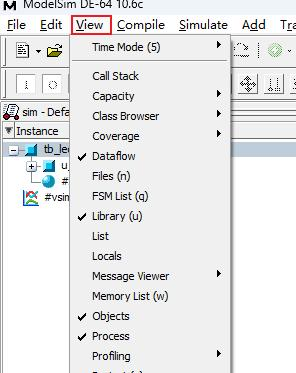

如果大家不小心把某些选项卡关了，可以在上方 View 选择要查看的窗口，如图所示：
比如 Library 前面有个√，就是显示 Library 选项卡的意思。大家可以在这里找找需要显示的界面。
5. 文件的编写
5.1. 基本命令介绍
前文其实也有提到，Modelsim 实际上是通过输入命令来执行相应功能的，比如 add wave xxxxx，就是把信号添加到波形窗口。那接下来就是教大家如何使用这些命令来提高我们的开发效率。
首先先介绍常用的命令。
vlib:该命令为创建一个目录。例如 vlib work。即在当前路径下创建一个名字叫 work 的文件夹。
vmap: 映射逻辑库到物理目录。其格式为 vmap work work 第一个 work 逻辑库名称，第二个 work 是表示在 PC 里实际的库文件的路径。
注意：前面所说的通过 File->New->Library 的方法建立了一个 work 的库，其实就是运行了 vlib 和 vmap， 具体可以看教程视频讲解。本质就是 vlib work vmap work work。
vlog:该命令用来编译 verilog 源码。例如 vlog -work work ./src/test.v 第一个 work 表示文件夹的名称 、 第二个 work 表示 modelsim 中 library 的库的名称、第三个就是要编译的文件的路径。
vsim:表示启动仿真。
add wave:表示添加波形到波形窗口(add wave -divider 会添加分割线)。
view wave:打开波形窗口。
view structure:打开结构窗口。
view signals:打开信号窗口。
restart:重新仿真，复位仿真时间，并清空之前的仿真数据。(如果修改了 verilog 文件 需要重新编译再仿真 才行，restart 只是在当前这个仿真下重新开始仿真而已)。
run x:运行 x 时间。例如 run 1ms run1ns run 1us run 250ms 均可。
quit -sim:退出仿真。
quit:退出 Modelsim。（关闭整个软件）
5.2. 文件示例
如果从 0 开始写，相信是比较陌生的，其实当我们使用紫光联合仿真的时候，他会在 sim 的文件夹下生成一 个后缀为 tcl 的脚本，每次运行联合仿真，实际就是打开 Modelsim 然后运行该 tcl 脚本，具体路径都在工程目录 下的 sim 文件夹下，如图所示：
主要是运行 run_behav_compile.tcl 和 run_behav_simulate.tcl 这两个文件。我们可以打开来参考一下。
vlib work
vmap work ./work
vmap usim "D:/modelsim/pg_sim_lib/usim"
vmap adc_e2 "D:/modelsim/pg_sim_lib/adc_e2"
vmap ddc_e2 "D:/modelsim/pg_sim_lib/ddc_e2"
vmap dll_e2 "D:/modelsim/pg_sim_lib/dll_e2"
vmap hsstlp_lane "D:/modelsim/pg_sim_lib/hsstlp_lane"
vmap hsstlp_pll "D:/modelsim/pg_sim_lib/hsstlp_pll"
vmap iolhr_dft "D:/modelsim/pg_sim_lib/iolhr_dft"
vmap ipal_e1 "D:/modelsim/pg_sim_lib/ipal_e1"
vmap ipal_e2 "D:/modelsim/pg_sim_lib/ipal_e2"
vmap iserdes_e2 "D:/modelsim/pg_sim_lib/iserdes_e2"
vmap oserdes_e2 "D:/modelsim/pg_sim_lib/oserdes_e2"
vmap pciegen2 "D:/modelsim/pg_sim_lib/pciegen2"
vlog -work work \
"D:/ziguan_demo/MES2L100Hv2/MES2L100Hv2/2_Demo/01_led_test/01_led_test/source/Desktop/01_led_test.v" \- 34 -
"D:/ziguan_demo/MES2L100Hv2/MES2L100Hv2/2_Demo/01_led_test/01_led_test/source/Desktop/tb_led_test.v" \
"D:/ziguan_demo/MES2L100Hv2/MES2L100Hv2/2_Demo/01_led_test/01_led_test/source/source/Desktop/01_led_test.v"以上是 run_behav_compile.tcl 的内容，大家可以结合视频教程一起分析一下，该文件主要完成工作区间的 建立和一些库的映射以及对代码的编译。
vlib:该命令创建一个文件夹。例如 vlib work。
vmap:映射逻辑库到物理目录。其格式为 vmap work work 第一个 work 逻辑库名称，第二个 work 是表示在 PC 里实际的库文件的路径。
vlog:该命令用来编译 verilog 源码。例如 vlog -work work ./src/test.v
第一个 work 表示文件夹的名称。
第二个 work 表示 Modelsim 中 library 的库的名称。
第三个就是要编译的文件的路径。
所以大家其实可以参考 demo 的脚本来编写我们的 do 文件，我们的 do 文件本质上也是写这些命令，只不 过后缀不一样，但其运行方法是一致的，均为 do+空格+文件名。所以到此，大家应该都知道我们的 do 文件是怎 么去编写了，其实就是把这些 Modelisim 的运行指令，写成一个脚本，然后用 do 指令直接完成我们想要的所有 操作，可以大大提高我们的效率。在展示如何使用 Modelsim 的时候也介绍了，每一步操作实际上都是软件工具 自动帮我们输入命令，现在就是把这些命令给拿出来。接下来我们看 run_behav_simulate.tcl 的内容。
vsim -novopt -L work -L usim -L adc_e2 -L ddc_e2 -L dll_e2 -L hsstlp_lane -L hsstlp_pll -L iolhr_dft -L ipal_e1 -L ipal_e2 -L iserdes_e2 -L oserdes_e2 -L pciegen2 tb_led_test usim.GTP_GRS
add wave * view wave
view structure
view signals
run 1000nsvsim:表示启动仿真。vsim -L +逻辑库的名字。
add wave:表示添加波形到波形窗口。(add wave -divider 会添加分割线)
view wave:打开波形窗口。
view structure:打开结构窗口。
view signals:打开信号窗口。
run x:运行 x 时间。例如 run 1ms run1ns run 1us run 1s run 250ms 均可。
再顺带介绍一下一些常用的。
restart:重新仿真，复位仿真时间，并清空之前的仿真数据。(如果修改了 verilog 文件 需要重新运行 do 文件才生效，restart 只是在当前这个仿真下重新开始仿真而已)
quit -sim:退出仿真。
quit:退出 Modelsim。
该脚本主要是完成仿真，以及一些仿真完成后的操作，比如添加波形，观察波形，设置运行时间。
所以，其实我们可以把这两个文件合起来，变成一个文件，做成我们自己的 do 文件就行了，如此，以后修改 代码重新仿真都不需要去 PDS 软件里面去点联合仿真，我们直接在 Modelsim 里面直接 do 就行了。合并后的 do 文件如下所示：
cd D:/ziguan_demo/MES2L100Hv2/MES2L100Hv2/2_Demo/01_led_test/01_led_test/sim/behav
vlib work
vmap work ./work
vmap usim "D:/modelsim/pg_sim_lib/usim"
vmap adc_e2 "D:/modelsim/pg_sim_lib/adc_e2"
vmap ddc_e2 "D:/modelsim/pg_sim_lib/ddc_e2"
vmap dll_e2 "D:/modelsim/pg_sim_lib/dll_e2"
vmap hsstlp_lane "D:/modelsim/pg_sim_lib/hsstlp_lane"
vmap hsstlp_pll "D:/modelsim/pg_sim_lib/hsstlp_pll"
vmap iolhr_dft "D:/modelsim/pg_sim_lib/iolhr_dft"
vmap ipal_e1 "D:/modelsim/pg_sim_lib/ipal_e1"
vmap ipal_e2 "D:/modelsim/pg_sim_lib/ipal_e2"
vmap iserdes_e2 "D:/modelsim/pg_sim_lib/iserdes_e2"
vmap oserdes_e2 "D:/modelsim/pg_sim_lib/oserdes_e2"
vmap pciegen2 "D:/modelsim/pg_sim_lib/pciegen2" vlog -work work \
"D:/ziguan_demo/MES2L100Hv2/MES2L100Hv2/2_Demo/01_led_test/01_led_test/source/Desktop/01_led_test.v" \
"D:/ziguan_demo/MES2L100Hv2/MES2L100Hv2/2_Demo/01_led_test/01_led_test/source/Desktop/tb_led_test.v" \
"D:/ziguan_demo/MES2L100Hv2/MES2L100Hv2/2_Demo/01_led_test/01_led_test/source/source/Desktop/01_led_test.v"
vsim -novopt -L work -L usim -L adc_e2 -L ddc_e2 -L dll_e2 -L hsstlp_lane -L hsstlp_pll -L iolhr_dft -L ipal_e1 -L ipal_e2 -L iserdes_e2 -L oserdes_e2 -L pciegen2 tb_led_test usim.GTP_GRS
add wave *
add wave -position insertpoint sim:/tb_led_test/u_led_test/*
view wave
view structure
view signals
restart
run 1000ns可以看到，基本上就是把两个文件给合并起来，然后多添加了 restart 语句。至于添加波形的语句 add wave -position insertpoint sim:/tb_led_test/u_led_test/* ，如果大家不熟悉这样的格式，可以直接在 Modelsim 里 面手动添加，然后看其打印区间，输出的指令格式，复制下来就行了。一开始，大家不熟悉的话可以这么操作，等 熟悉了后，就可以完全编写了，因为使用了紫光的联合仿真，所以中间会用 vmap 映射很多的紫光的仿真库。包 括 vsim 也调用了很多紫光相关的库。所以，如果大家并没有用到紫光的 IP 核或者原语等，只是单纯的验证逻辑 的话，其实没有这么麻烦。与紫光的仿真库有关的都可以删了，所以主要就是一个 vlib work，然后 vmap work work，然后 vlog 我们要仿真的文件的路径，注意需要写好 testbench。然后 vsim，然后添加要查看的波形，然后 restart，然后 run 即可。
