ARC学习（6）arc 编译器overlap 地址重叠方式使用

news 2025/7/22 6:21:24

ARC学习（6）arc 编译器overlap 地址重叠方式使用

armclang/armcc overlay使用方法详见ARM学习（31）编译器对overlay方式的支持。

1、arc overlap 地址重叠方式使用

正常情况下面，链接脚本里面编写了两段section，如果两段section 地址一致，那么会出现如下链接错误

MEMORY
{ROM : ORIGIN = 0x00000000,LENGTH=64KOVERLAY : ORIGIN = 0x10000000,LENGTH=64KRAM : ORIGIN = 0x20000000,LENGTH=64KBANK0 : ORIGIN = 0x3000000,LENGTH=64KBANK1 : ORIGIN = 0x30010000,LENGTH= 64KBANK2 : ORIGIN = 0x30020000,LENGTH=64K
}SECTIONS
{GROUP ADDR(0x10000000)SIZE(64K):{.overlay_func0   ALIGN(4)BLOCK(4):{KEEP("(*.o)")}}>OVERLAY AT>BANKOGROUP ADDR(0x10000000)SIZE(64K):{.overlay_fun1 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY AT>BANK1GROUP ADDR(0x10000000)SIZE(64K):{.overlay_fun2 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY AT>BANK2
}

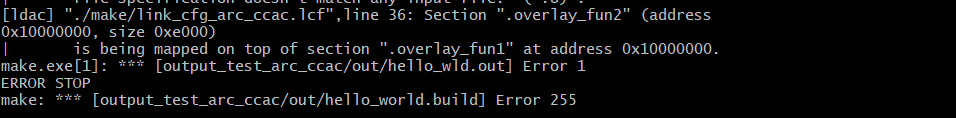

在这里插入图片描述
如果要进行内存复用，那么必须要把两段code放到同一个section，如果链接器不支持，那么就必定会出现上述的错误，所以在搜索arc的相关手册后，找到-zallow_memory_overlap，测试发现增加该链接选项后，地址即使重叠也不会报上述的重叠错误。

2、arc overlay示例

int test_count_g = 0;
__attribute__ ((section(".overlay fun0"))) int overlay_func1()
{test_count_g++;return test_count_g;
}__attribute__ ((section(".overlay fun1"))) int overlay_func1()
{test_count_g+=2;return test_count_g;
}__attribute__ ((section(".overlay fun2"))) int overlay_func1()
{test_count_g+=3;return test_count_g;
}

MEMORY
{ROM : ORIGIN = 0x00000000,LENGTH=64KOVERLAY : ORIGIN = 0x10000000,LENGTH=64KRAM : ORIGIN = 0x20000000,LENGTH=64KBANK0 : ORIGIN = 0x3000000,LENGTH=64KBANK1 : ORIGIN = 0x30010000,LENGTH= 64KBANK2 : ORIGIN = 0x30020000,LENGTH=64K
}SECTIONS
{GROUP ADDR(0x10000000)SIZE(64K):{.overlay_func0   ALIGN(4)BLOCK(4):{KEEP("(*.o)")}}>OVERLAY AT>BANKOGROUP ADDR(0x10000000)SIZE(64K):{.overlay_fun1 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY AT>BANK1GROUP ADDR(0x10000000)SIZE(64K):{.overlay_fun2 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY AT>BANK2
}

由于是需要多个代码放在统一位置，所以执行地址是一致的，但是加载地址由于是多份，所以必须要放到不同的位置，所以需要通过分散加载才可以完成。
因为多份地址，所以初始化的时候，执行地址的代码是空的，根据需要加载对应的代码。
三份代码的符号对应同一个地址。

在这里插入图片描述

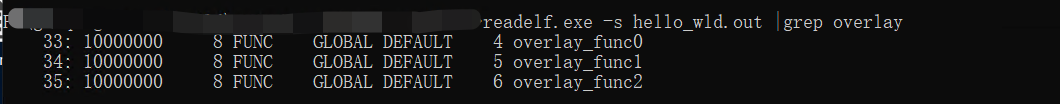

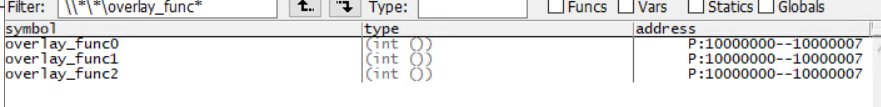

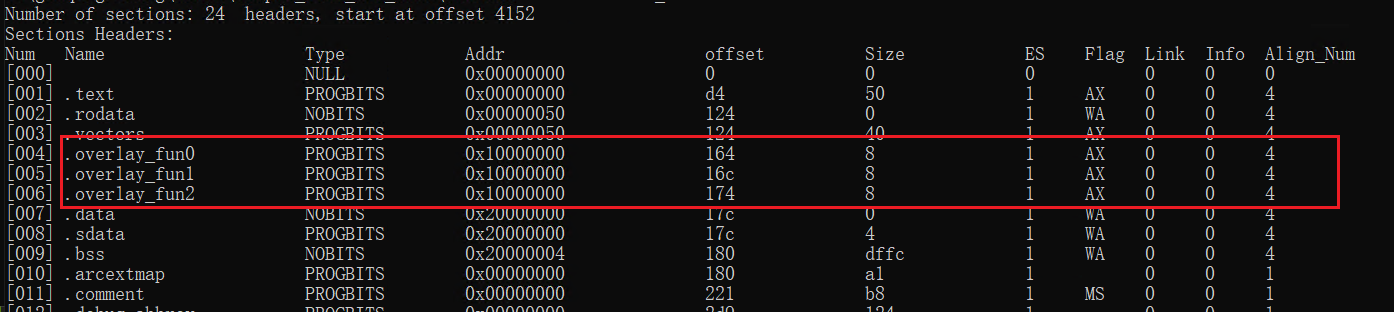

通过elf解析工具以及trace32 都可以确认，三个符号地址相同。

在这里插入图片描述

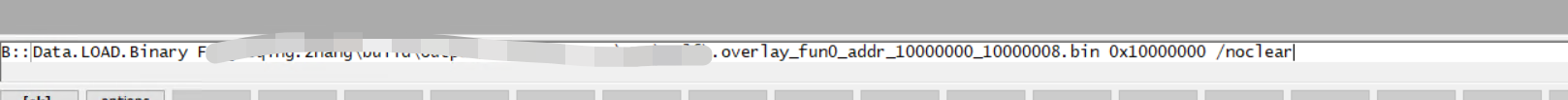

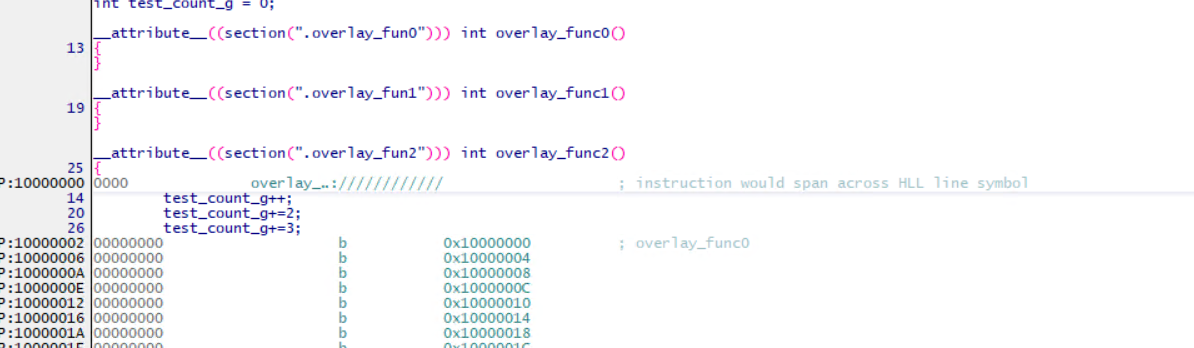

如果需要加载overlay_func0，则加载对应的bin文件。

在这里插入图片描述

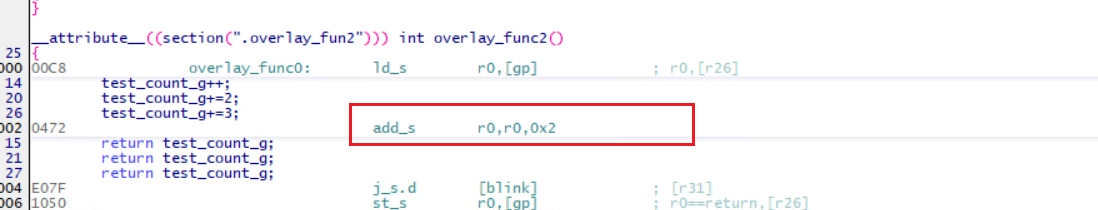

如果需要加载overlay_func1，则加载对应的bin文件。

在这里插入图片描述

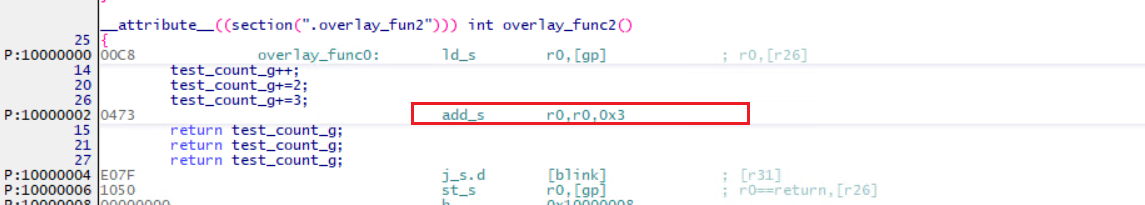

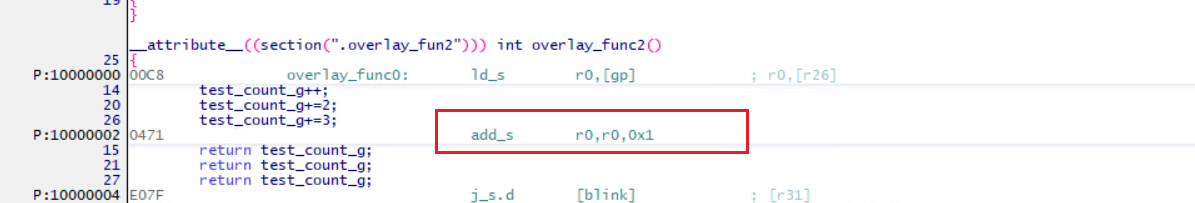

如果需要加载overlay_func2，则加载对应的bin文件。

在这里插入图片描述

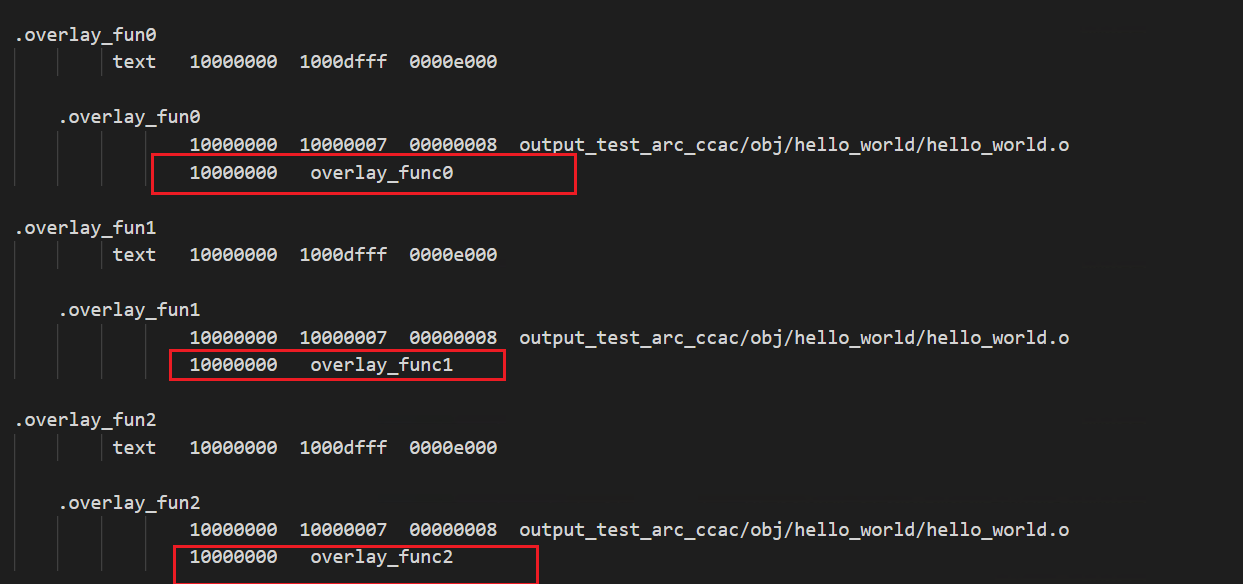

map 文件如下

在这里插入图片描述

链接脚本实例：

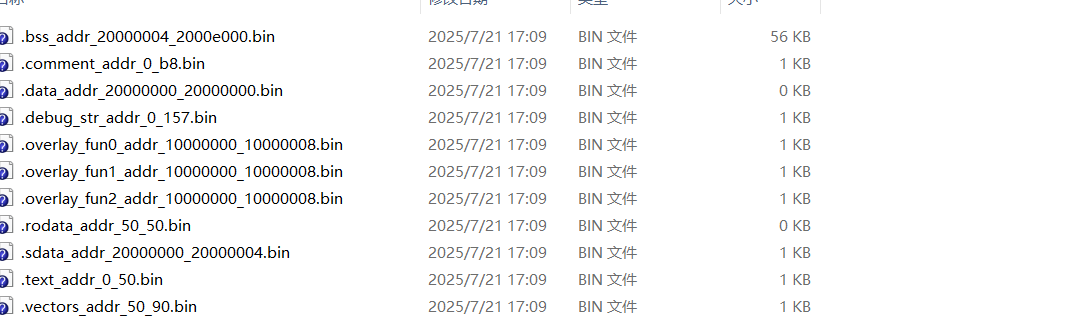

有加载地址，利用分散加载原理，生成相关bin文件。

MEMORY
{ROM : ORIGIN = 0x00000000,LENGTH=64KOVERLAY : ORIGIN = 0x10000000,LENGTH=64KRAM : ORIGIN = 0x20000000,LENGTH=64KBANK0 : ORIGIN = 0x3000000,LENGTH=64KBANK1 : ORIGIN = 0x30010000,LENGTH= 64KBANK2 : ORIGIN = 0x30020000,LENGTH=64K
}SECTIONS
{GROUP ADDR(0x00000000)  SIZE(64K) : {text ALIGN(4)BLOCK(4):{KEEP("(*.o)")}.rodata ALIGN(4)BLOCK(4):{KEEP("(*.o)")}.vectors ALIGN(4)BLOCK(4):{KEEP("(*.o)")}}>ROMGROUP ADDR(0x10000000)SIZE(64K):{.overlay_func0   ALIGN(4)BLOCK(4):{KEEP("(*.o)")}}>OVERLAY AT>BANKOGROUP ADDR(0x10000000)SIZE(64K):{.overlay_fun1 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY AT>BANK1GROUP ADDR(0x10000000)SIZE(64K):{.overlay_fun2 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY AT>BANK2GROUP ADDR(0x20000000)SIZE(64K):{.overlay_fun2 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY AT>BANK2
}

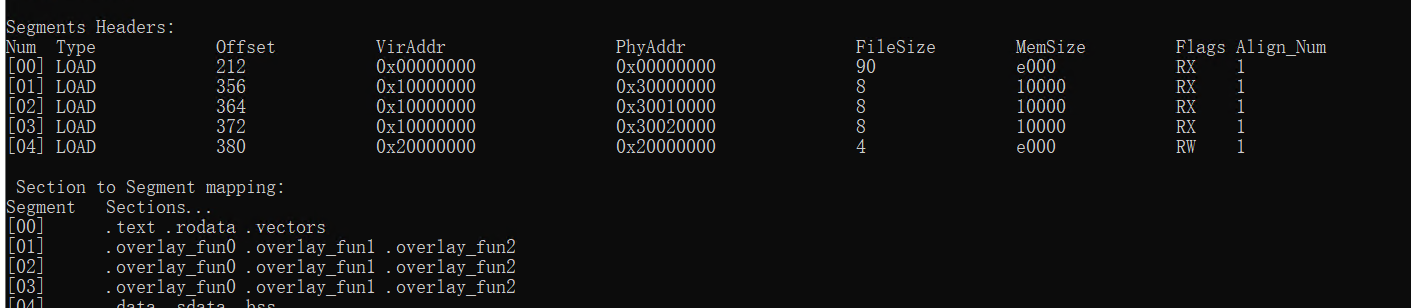

在这里插入图片描述

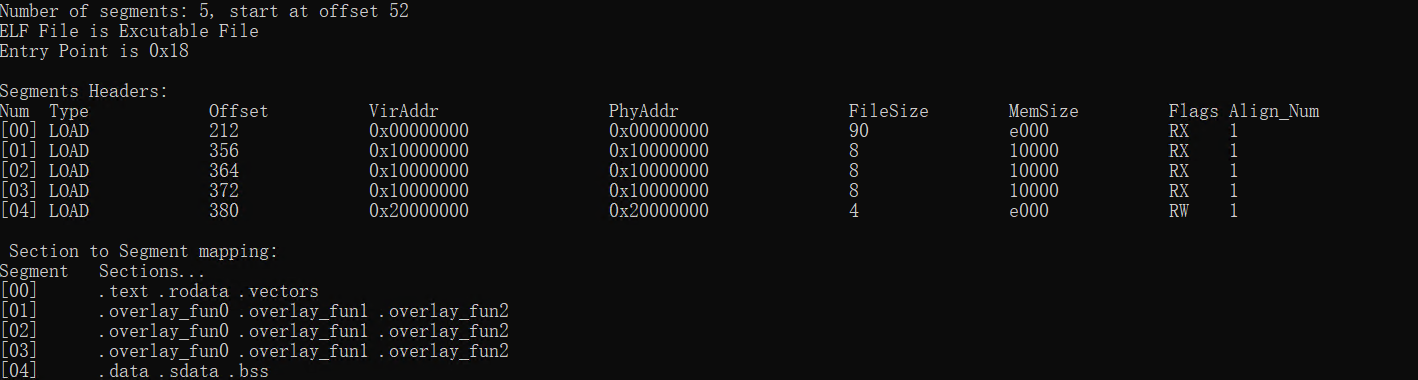

有AT 重定向之后，虚拟地址0x10000000，物理地址 0x30000000，也就是加载地址。

只有执行地址，没有加载地址

MEMORY
{ROM : ORIGIN = 0x00000000,LENGTH=64KOVERLAY : ORIGIN = 0x10000000,LENGTH=64KRAM : ORIGIN = 0x20000000,LENGTH=64KBANK0 : ORIGIN = 0x3000000,LENGTH=64KBANK1 : ORIGIN = 0x30010000,LENGTH= 64KBANK2 : ORIGIN = 0x30020000,LENGTH=64K
}SECTIONS
{GROUP ADDR(0x00000000)  SIZE(64K) : {text ALIGN(4)BLOCK(4):{KEEP("(*.o)")}.rodata ALIGN(4)BLOCK(4):{KEEP("(*.o)")}.vectors ALIGN(4)BLOCK(4):{KEEP("(*.o)")}}>ROMGROUP ADDR(0x10000000)SIZE(64K):{.overlay_func0   ALIGN(4)BLOCK(4):{KEEP("(*.o)")}}>OVERLAY GROUP ADDR(0x10000000)SIZE(64K):{.overlay_fun1 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY GROUP ADDR(0x10000000)SIZE(64K):{.overlay_fun2 ALIGN(4) BLOCK(4): {KEEP("(*.o)")}}>OVERLAY }
