GC9118S低压单通道全桥驱动器芯片详解

芯片概述

GC9118S是一款低压5V全桥驱动芯片，采用SOT23-6封装，专为摄像机、玩具、机器人等低压或电池供电的运动控制应用设计。该芯片支持2-6V工作电压，提供高达1.1A持续输出电流。

核心特性

• 电气参数：

  • 工作电压：2-6V（极限-0.3~7V）

  • 导通阻抗：典型值480mΩ（最大600mΩ）

  • 静态电流：200μA（省电模式低至0.01μA）

• 保护功能：

  • 过温保护：170℃触发，140℃恢复

  • 欠压保护：2V关断，2.2V恢复

  • ESD防护：±2000V（人体模式）

• 控制逻辑：

  • PWM输入频率：最高250kHz

  • 输入逻辑阈值：

    • VCC=5V时，低电平<1V，高电平>2.1V

    • 内置100kΩ下拉电阻

典型应用

• 摄像机云台控制

• 玩具电机驱动

• 共享单车锁具

• 医疗设备（如电动牙刷）

• 智能水气表开关

封装信息

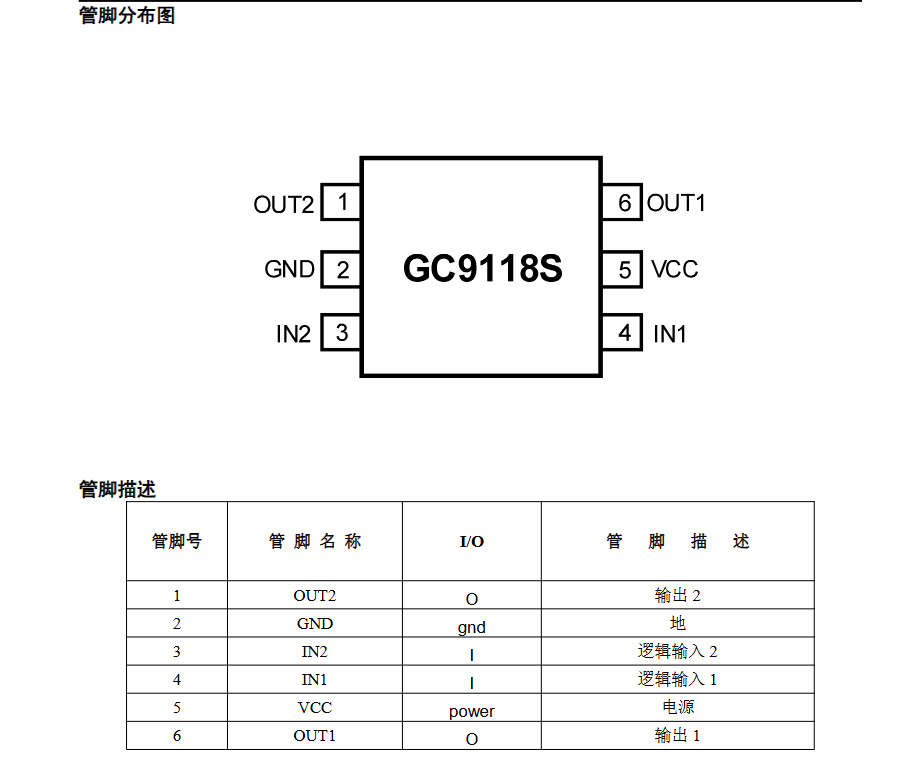

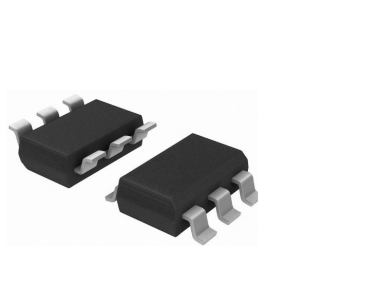

• 封装类型：SOT23-6

• 包装规格：每盘3K，每盒30K，每箱120K

•

该芯片以其低功耗（nA级休眠电流）、高集成度和完善的保护功能，成为低压电机驱动领域的理想选择。详细规格可参考官方文档V1.1版本。
