闲庭信步使用图像验证平台加速FPGA的开发：第二十四课——图像直方图和RGB图像叠加的FPGA实现

 （本系列只需要modelsim即可完成数字图像的处理，每个工程都搭建了全自动化的仿真环境，只需要双击top_tb.bat文件就可以完成整个的仿真，大大降低了初学者的门槛！！！！如需要该系列的工程文件请关注知识星球：成工fpga，https://t.zsxq.com/DMeqH，关注即送200GB学习资料，链接已置顶！）

上篇我们实现了图像的直方图和灰度图像的叠加，本篇我们来实现一下图像的直方图和RGB彩色图像的叠加。其实有了上篇的图像直方图和灰度图像的叠加的FPGA实现，那图像的直方图叠加到RGB图像也就简单多了，只需要将直方图分别叠加到RGB的各个通道即可。

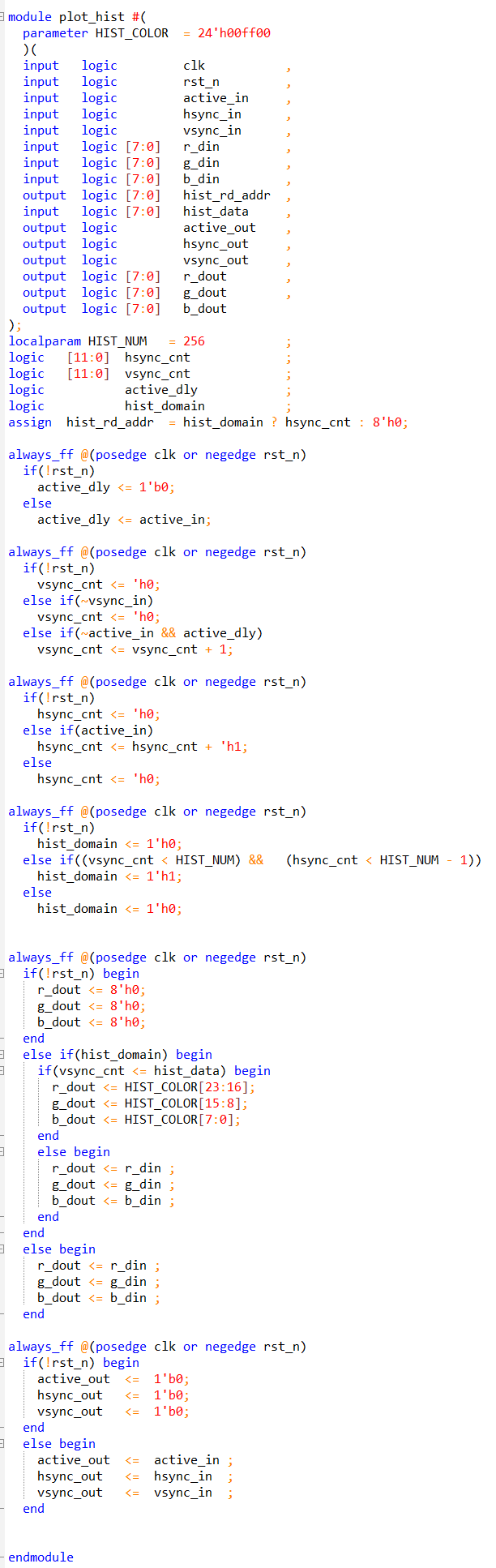

在\src\hist文件夹下新建plot_hist.sv文件用来替换单通道的plot_chnl_hist文件，代码如下，思路和plot_chnl_hist完全一致，而且可以指定直方图的颜色。

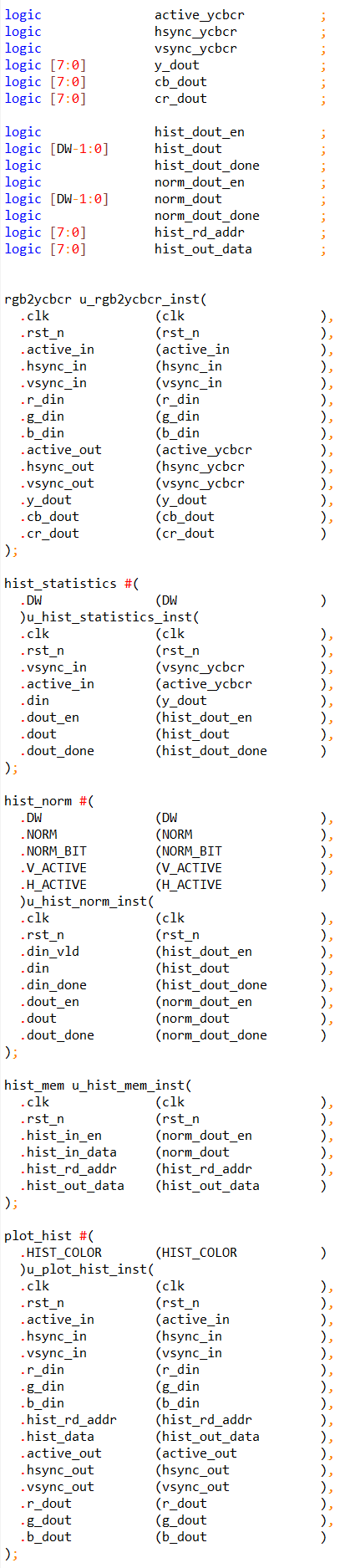

在top文件中例化了rgb2ycbcr，hist_statistics，hist_norm，hist_mem，plot_hist等模块，如下所示。

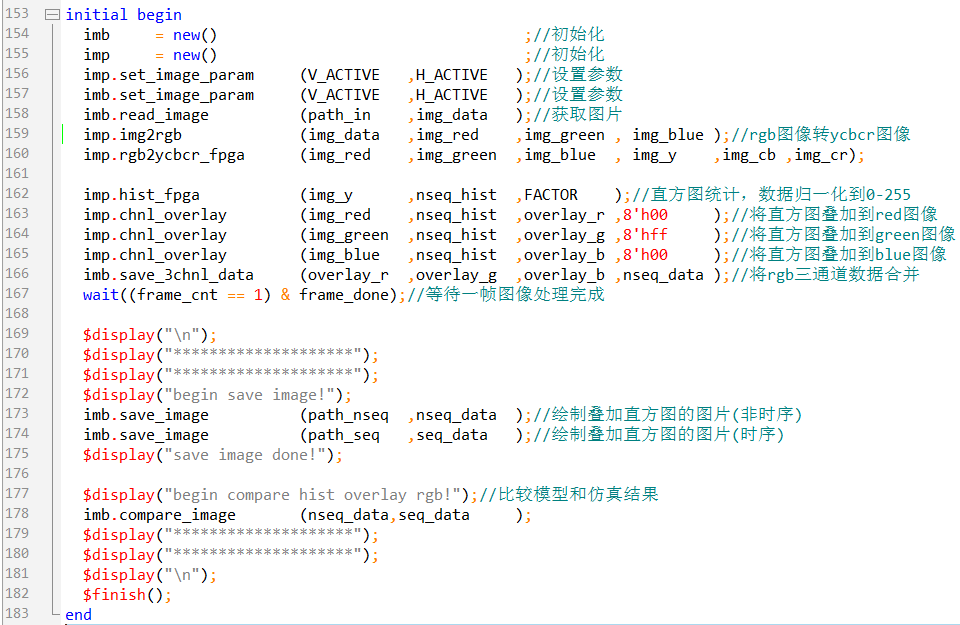

在tb_image_sim文件中的第二个initial块中，将图像测试平台和FPGA硬件仿真的结果保存并比对，需要注意一点，要完成两帧图像的处理，通过wait((frame_cnt == 1) & frame_done)来实现。

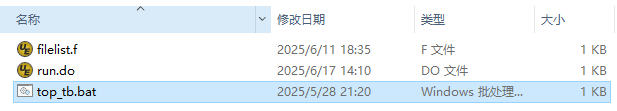

双击sim文件夹下的top_tb.bat文件，完成系统的自动化仿真。

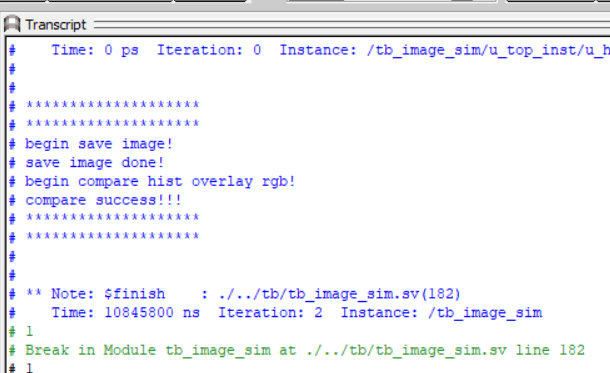

可以看到在modelsim的Transcript有如下的打印信息，图像测试平台和FPGA硬件仿真的结果一致。

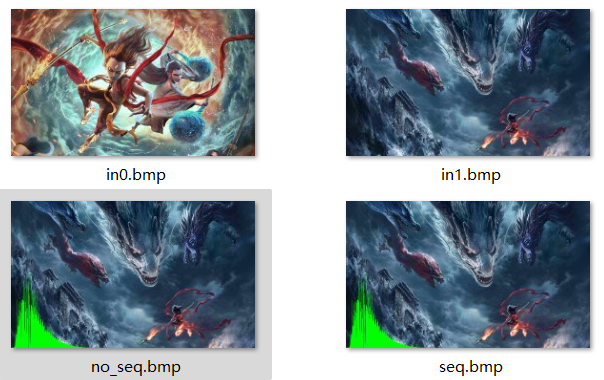

打开img文件夹，也可以看到图像测试平台和FPGA硬件仿真的结果是一致的（no_seq*是图像测试平台处理后的图片，seq*是FPGA硬件仿真处理后的结果）。
