征程 6 UCP 任务优先级 抢占简介与实操

一、引言

多模型推理场景中，可能会存在谁先谁后，甚至 A 模型任务正在运行，但需要被 B 模型任务抢占的情况。针对这种情况，地平线提供了模型优先级控制策略。

二、优先级与抢占介绍

此功能仅支持在开发板端实现，x86 模拟器不支持此功能。

2.1 理论简介

征程 6 计算平台 BPU 硬件本身没有任务抢占功能，对于每一个推理任务，一旦它进到 BPU 计算后，在该任务执行完之前，会一直占用 BPU，其他任务只能排队等待。

此时容易出现 BPU 计算资源被一个大模型任务独占，进而影响其他高优先级模型任务的执行。针对这种问题，工具链开发了基于软件的方式 实现的 BPU 资源抢占功能。

需要关注：

1. hbm 模型在 BPU 上推理时，它表现为 1 个或者多个 function-call 的调用，其中 function-call 是 BPU 的执行粒度，多个 function-call 调用任务 在 BPU 硬件队列上按序进行调度，当一个模型所有的 function-call 都执行完成，那么一个模型推理任务也就执行完成了。
2. BPU 模型任务抢占粒度设计为 function-call，即 BPU 执行完一个 function-call 之后，暂时挂起当前模型，然后切入执行另外一个模型，当新模型执行完成之后，再恢复原来模型的状态继续运行。 但是这里存在两个问题，第一是编译出来的 hbm 模型 function-call 都是 merge 在一起的，此时模型只有一个大（长）的 function-call，它无法被抢占；第二是每个 function-call 的执行时间比较长或者不固定，会造成抢占时机不确定，影响抢占效果。

为了解决上述两个问题，地平线进行了一些处理，下面介绍其操作方法：

1. 如果您使用 QAT 方案：在 模型编译 阶段，需要在 compile 接口中添加 max_time_per_fc 选项，用于设置每个 function call 的执行时间（以微秒为单位），默认取值为 0 （即不做限制）。您可以自行设置这个选项，控制 hbm 上板运行时每个 function-call 的执行时间。假设某 hbm 总执行时间为 10ms，当模型编译时 将 max_time_per_fc 设置为 1000，则这个 hbm 将会从默认的 1 个 10ms function-call 被拆分成 10 个 1ms function-call。
2. 如果您使用 PTQ 方案，在 模型转换 阶段，需要在 YAML 文件 编译器相关参数（ compiler_parameters ）中，添加 max_time_per_fc 参数。

2.2 UCP 推理 API

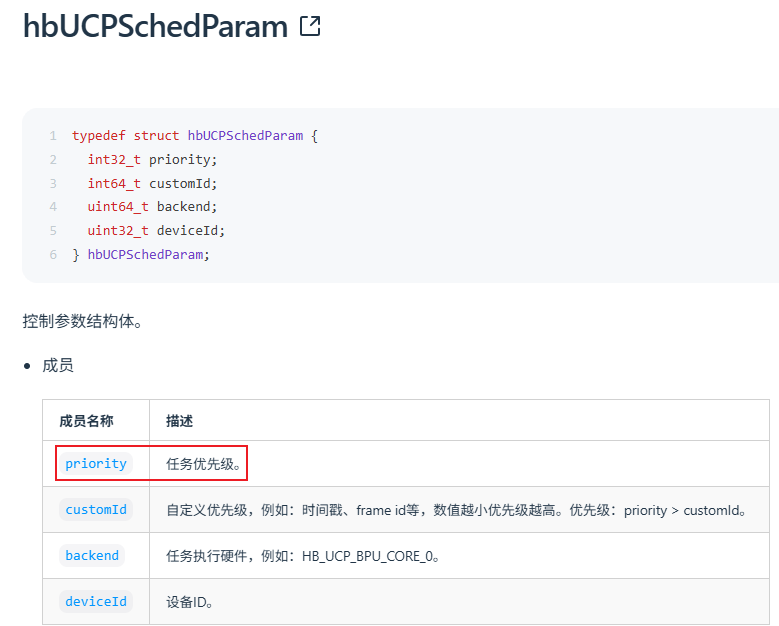

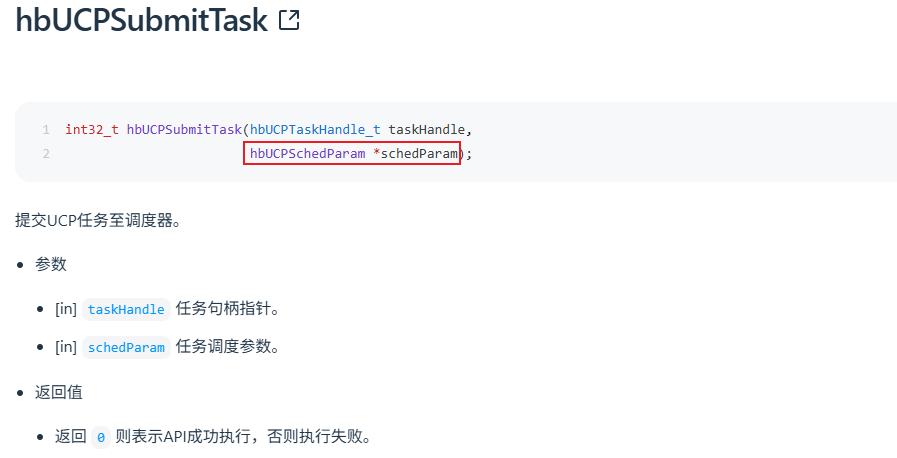

板端推理 C++代码：需要在任务提交时设置 hbUCPSchedParam.priority 参数。

优先级按照是否支持抢占，可以分为：高优抢占优先级任务、普通优先级任务。

1. 配置 infer 任务优先级小于 254，则为普通任务，不可抢占其他任务。
2. 配置 infer 任务优先级等于 254，则为高优抢占任务，可支持抢占普通任务。
3. 配置 infer 任务优先级等于 255，则为 urgent 抢占任务，可抢占普通任务和 254 抢占任务。

注意：

• 抢占（254/255）是系统级别的，即当前进程提交的抢占任务不仅能对进程内的普通任务，也可对其他进程的普通任务实施抢占行为。抢占不需要考虑 中继 relay 或 直连 direct 模式。
• 优先级（0～253）在进程内可以按照优先级排序，跨进程优先级排序，需要启动中继模式。

2.3 工作模式

UCP 框架支持两种主要工作模式：直连模式和中继模式。系统默认运行在直连模式下。QNX 操作系统和 x86 仿真不支持中继模式。

中继模式下，支持多进程任务的统一调度，使用中继模式前，首先启动 ucp_service，service 文件位于 deps_aarch64/ucp/bin/service/ 路径下，并通过设置环境变量 HB_UCP_ENABLE_RELAY_MODE=true 来启用 Relay 模式，使得用户进程可以通过中继服务进行通信。

无论是直连模式还是中继模式，UCP 接口的调用方式保持一致，不会对编程逻辑产生影响。您可以根据实际需求灵活选择这两种模式，以满足系统在性能和灵活性方面的要求。

三、抢占示例介绍

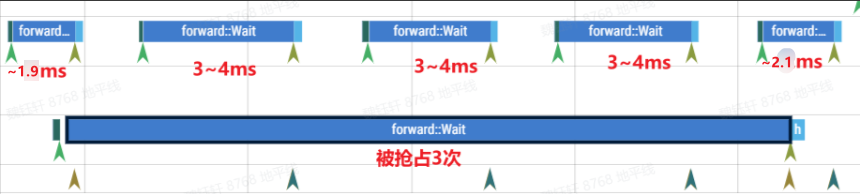

示例 UCP trace 图如下：

• 上面的抢占模型 A，单独运行是 1.9ms
• 下面的被抢占的模型 B，单独运行 17.1ms，且模型 B 设置的 Function call 是 1000us=1ms

分析如下：

1. 模型 B 开启 Function call=1000 编译，在未发生被抢占情况时，latency 与不开启 fc 一致。
2. 抢占模型 A，在任务提交抢占时，会等待 1～2ms，再开始执行模型 A（因此模型 A wait 大约 3～4ms），在等待的 1～2ms 中，模型 B 继续执行，因此模型 B 相比于单独运行，wait 只会多～6ms≈1.9*3（3 次模型 A 执行时间）。
3. 模型 B 运行最后一个 function call 期间，不能被抢占，所以上面 最后那个 抢占模型 A 多等了一会，变成～2.1ms。

在 BPU Trace 中，可以看到更具体的 BPU 抢占与优先级详情，示例如下

到更具体的 BPU 抢占与优先级详情，示例如下

[外链图片转存中…(img-AEuVyAuw-1752764429000)]

图中：三个模型设置了三个优先级，其中 petr 最低优，且是分段可抢占的，googlenet 的 task_priority=255，resnet50 的 task_priority=254。
