LSA链路状态通告

news 2025/7/16 10:36:40

reset ospf 1 process ----重启ospf进程
display ospf lsdb    ----展示ospf数据库
display ospf lsdb router 1.1.1.1
dis ospf routing      ----查看ospf路由表

前提概要

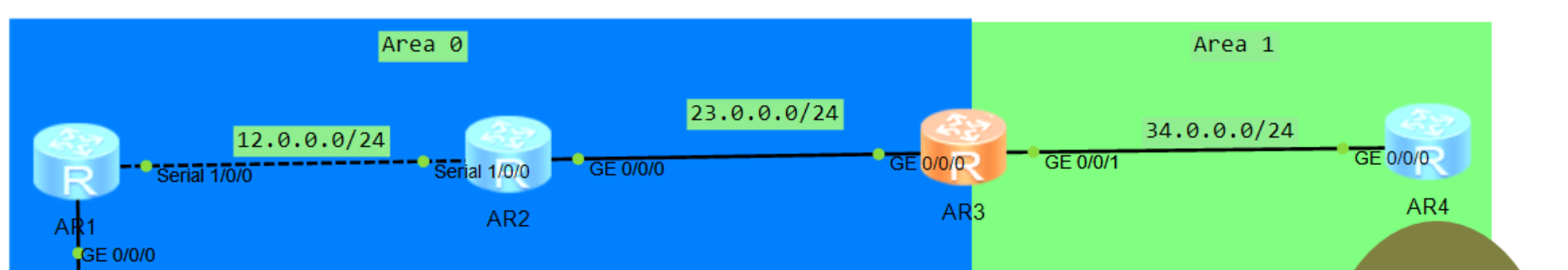

拓扑：

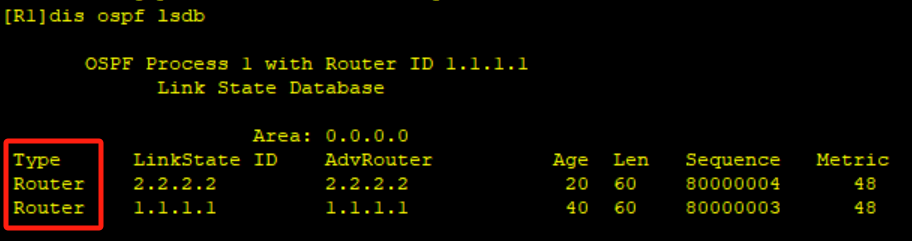

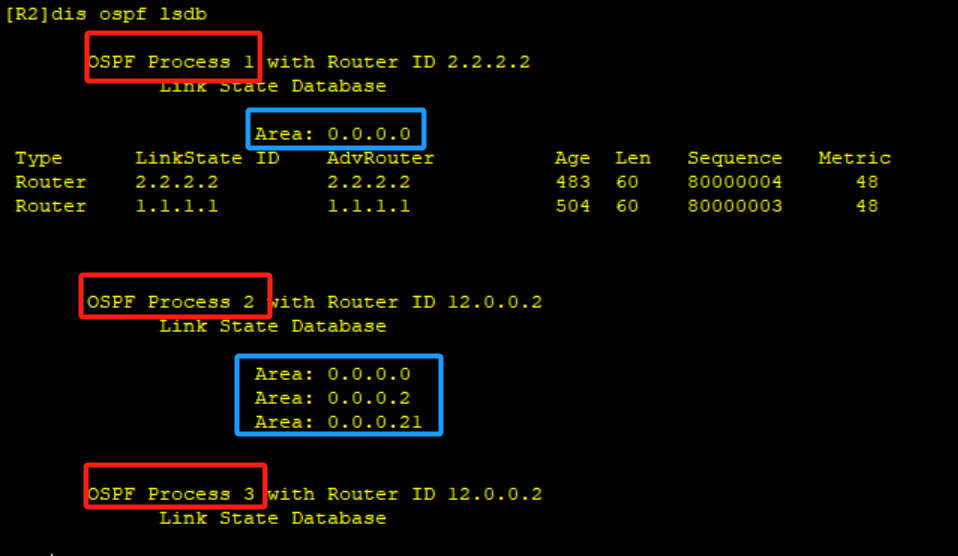

查看数据库表单，摘要信息，ospf的所有进程

综上，可以理解为lsdb保存的为LSA信息数据库，每一个OSPF Process表示一个库，每一个Area表示一个表单，每一个库以及每一个表单都是独立的，互不影响

ospf的LSA头部详解

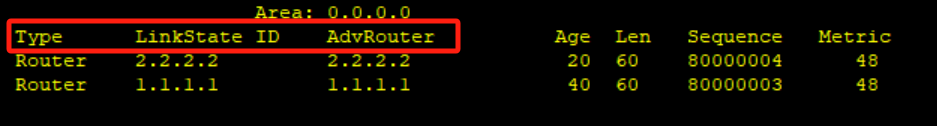

LSA的三元组信息：Type LinkState ID AdvRouter

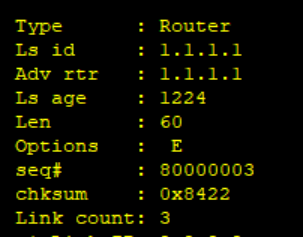

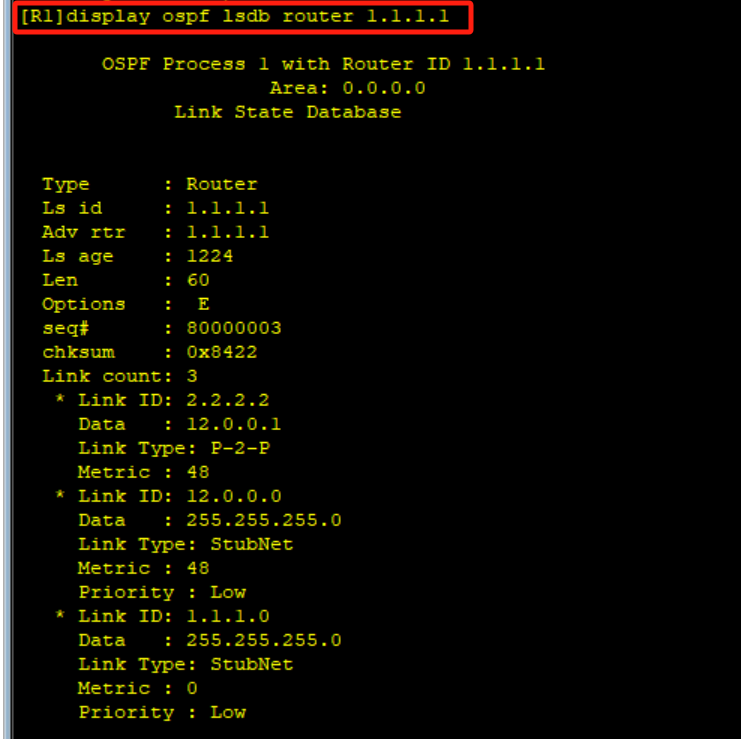

查看LSAf完整信息

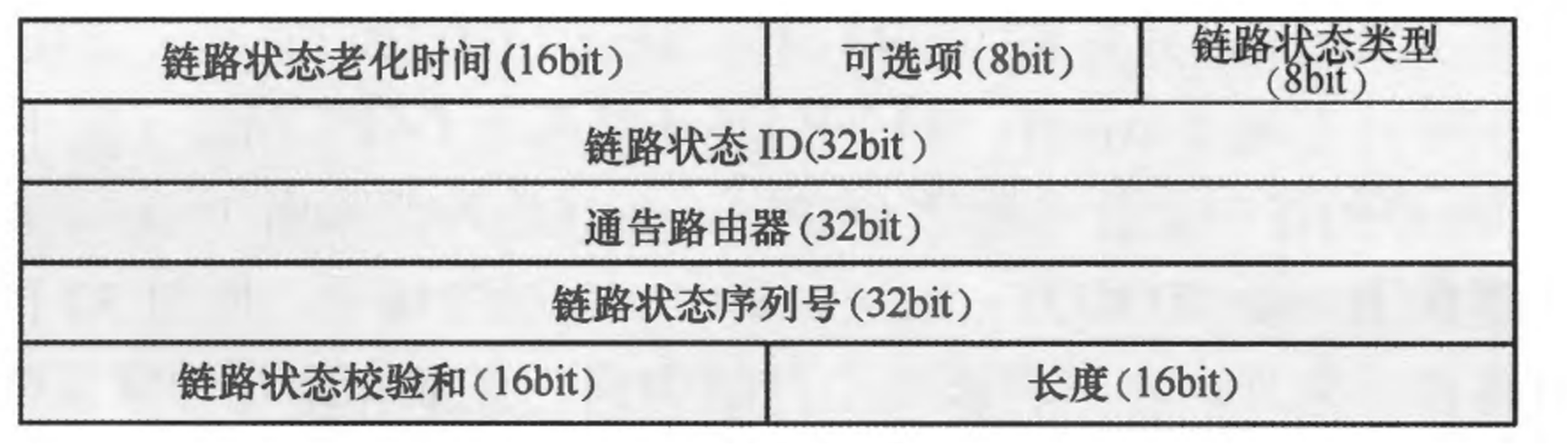

LSA头部信息

链路状态老化时间

指一条LSA的老化时间，即存在了多长时间。
当一条LSA被始发路由器产生时，该参数值被设定为0。之后，随着该LSA在网络中被洪泛，老化时间逐渐累加。
当一条LSA的老化时间为3600S时，则判断该条LSA失效，将被删除。
LSA的老化时间一般应该小于1800S，因为OSPF存在周期链路刷新机制。周期链路刷新机制（1800s）是只有始发路由器可以执行的，而沿途其余设备执行的是触发更新机制来进行转发。
在OSPF网络中，只有始发路由器可以修改或删除LSA信息。

链路状态类型

指的是本条LSA的类型属性

链路状态id

根据链路状态类型的不同，该参数的含义不同

通告路由器

产生该条LSA的路由器的Router-id

校验和

除了验证LSA的完整性，还会参与到LSA的新旧关系对比

链路状态有序性

代表有序性，每发送一条LSA，则序号加1.也是用于判断LSA新旧关系的一种
初始序列号：0x8000000001----负数
截止号：0x7FFFFFFFF----正数
序列号由负数开始增长，越大越优----32bit，共42亿个
ospf序列号刷新方式：
当一条LSA序列号为0x7FFFFFFFF时，始发路由器会将其老化世家设定为3600s，其他设备收到该LSA后，因为序列号最大，会无条件接受，此时因为老化时间参数，会删除该条LSA。
而此时始发路由器会重新发送序列号为0x8000000001的全新LSA信息，实现序列号的刷新机制

判断LSA的新旧关系

拥有更高的序列号的更新
如果序列号相同，则拥有较大的校验和
如果序列号和校验和都相同，则对比老化时间

链路类型	LS ID	通告者	传播范围	携带信息
Type-1(Router)	通告者的rid	区域内所有运行ospf协议的路由器	设备所在的单区域	本地接口直连拓扑信息
Type-2(Network)	DR接口的IP地址	每一个MA网络中DR所在的路由器的RID	单区域	对单个MA网络的补充信息
Type-(summery)	路由信息的网络地址	ABR设备，在通过下一个ABR设备时会修改为新的ABR设备的id	ABR设备相邻的单区域	域间路由信息
Type-5(ase)	域外路由信息的网络地址	ASBR	整个OSPF网络	域外路由信息

Linkstate和AdvRouter的区别
特征	Link State ID (LS ID)	Advertising Router (AdvRouter)
代表什么	LSA 描述的对象是什么 (网络、路由器、外部路由)	生成这条 LSA 的路由器是谁
作用	LSA 实例的标识符/主键	LSA 的源头/作者
内容决定	取决于 LSA 类型	总是一个 OSPF Router ID (RID)
是否变化	对同一对象的更新 LSA 具有相同的 LS ID	永不改变 (指向原始生成者)
类比	书名 / 记录的唯一 ID	作者 / 记录的创建者

Type名称为Router即为一类LSA，一类LSA信息时所有设备都会发送的LSA，且每一个设备指挥发送一条一类LSA信息，传递的是拓扑信息。
路由器会为每个区域单独产生一条一类LSA,用以描述连接在该区域的接口参数信息

一类LSA报文图片

• 标记位
V---代表发送该LSA的路由器时Vlink的一段端点
E---代表发送该LSA的路由器时ASBR
B---代表发送该LSA的路由器时边界路由器
• 链路数量
特指该LSA中Link的数量
每一个link均包含链路id，链路数据，链路类型（四种，决定了id和数据），度量值。路由器使用一条Vlink或者多条link来共同描述一个接口信息
• 链路类型--->链路id域链路数据随着链路类型的改变而改变

Type	Link ID	Data
Point-to-Point	邻居的Router ID	该网段上本地接口的IP地址
TransNet	DR的接口IP地址	该网段上本地接口的IP地址
StubNet	该Stub网段的IP网络地址	该Stub网段的网络掩码
Virtual	虚连接邻居的Router id	去往该虚连接邻居的本地接口IP地址

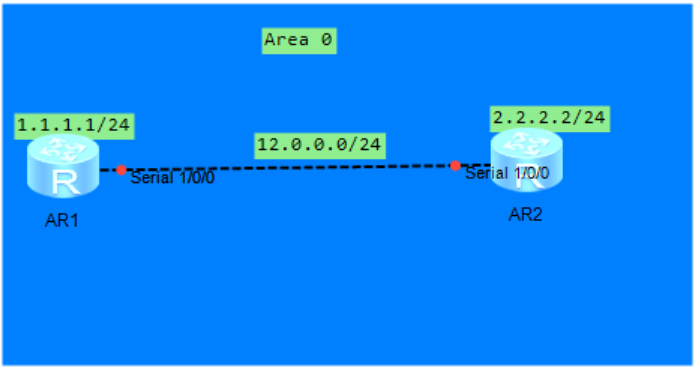

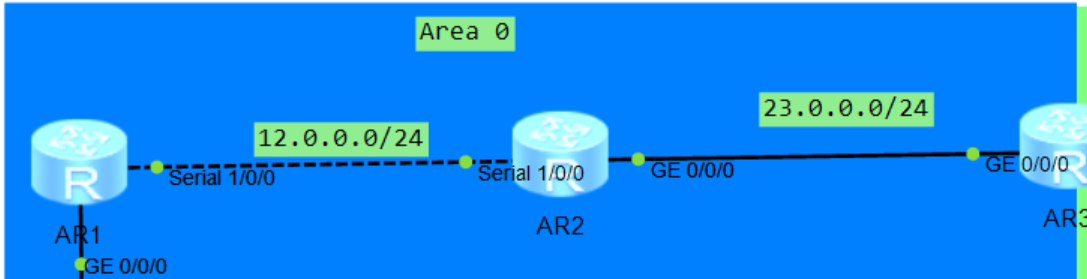

我们能根据一类LSA信息画出简易网络拓扑（两台设备串口线连接，在此基础上在连一个GE）

在第二个例子中，第二部分我们画不出来，缺失掩码还有几个设备连接在MA网络中

对于接入MA网络的OSPF设备而言，仅依靠一类LSA是无法正常补全网络拓扑结构，其中缺少两个信息，分别是该MA网络的掩码信息以及有多少个节点连接在这个MA网络中。---->使用二类LSA进行补充

二类LSA必须由DR设备产生

二类 LSA 必须由 DR 产生，是 OSPF 为高效描述广播/NBMA 等多路访问网络拓扑而设计的核心优化。它通过 DR 集中代表整个网络，避免了每台路由器重复描述邻居关系，显著降低了 LSA 数量和协议开销，是 OSPF 支持大型网络的基础

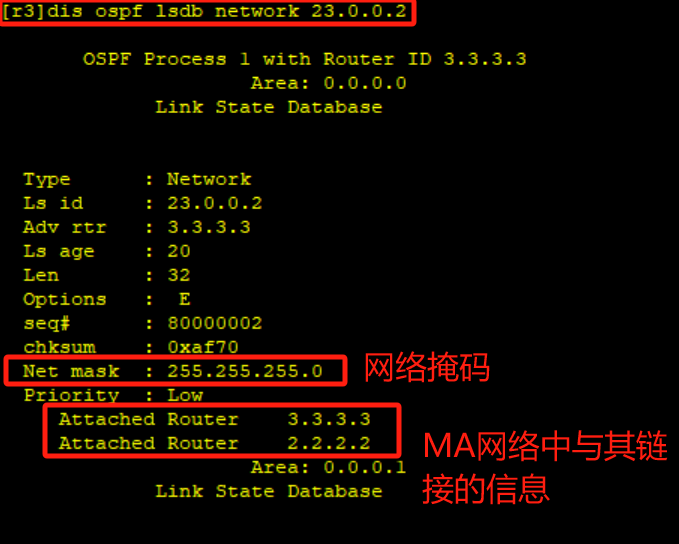

二类LSA

至此根据一类二类就能手搓一张拓扑图

ospf中，拓扑信息全部由一类以及二类LSA进行完善，且每个LSA仅在各自产生区域进行传递

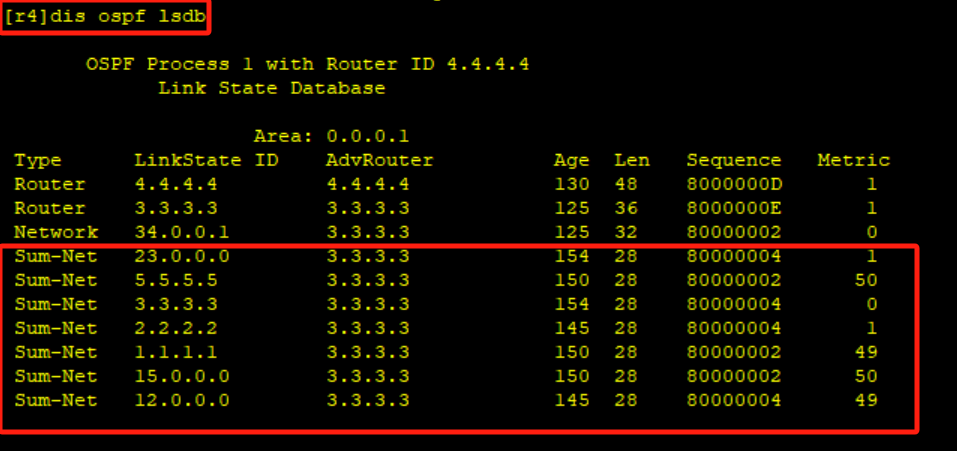

三类LSA

三类LSA的通告者都是该区域的ABR设备，且每一条路由信息使用一条独立的LSA进行描述

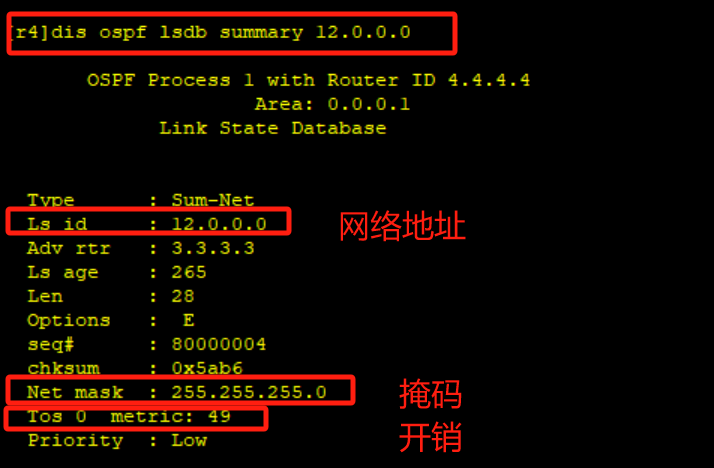

三类LSA路由信息携带“网络地址”“网络掩码”“开销值”三个参数

三类LSA中的开销值等于通告者到达目的的开销值，不为其真实开销，真实开销为三类LSA开销加上到达ABR的开销，看图1.4与1.5中的开销

当接收者收到一条三类LSA后，首先会根据本地的一二类LSA进行验算，验算是否可以到达这三条LSA的通告者，如果可以正常到达，则接受该LSA并生成响应路由信息；否则丢弃该LSA信息。

三类LSA在跨区域传递时，需要进行通告者转化，实际上是重新生成了一条全新的LSA内容

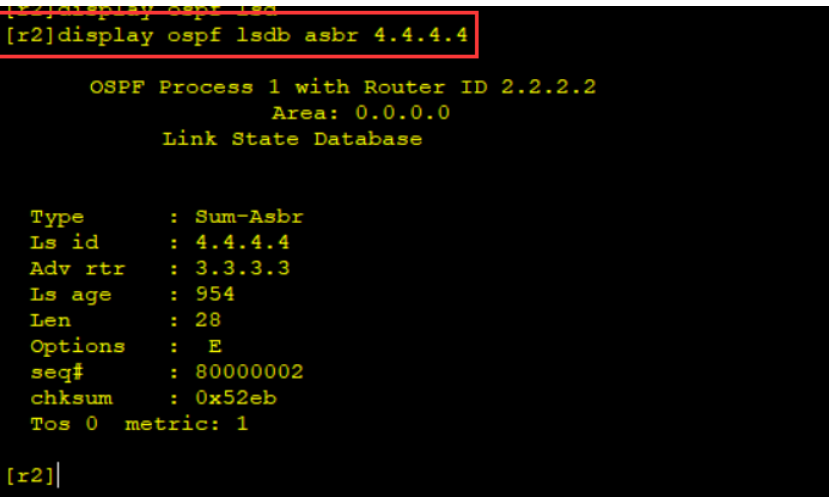

我们就以r8生成4.4.4.4路由为例，到底是r1还是r3传过来的呢

五类LSA

实现域外路由信息

配置完rip，记得r4进入ospf1进行重发布

[r4-ospf-1]import-route  rip 1

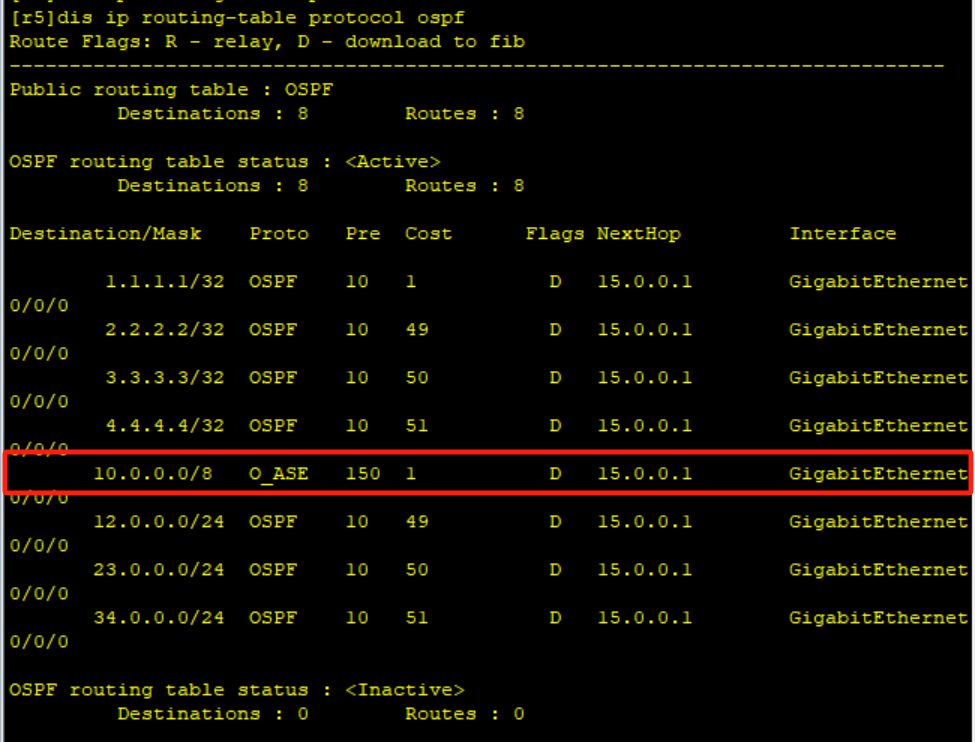

在R5身上学习到了这个路由

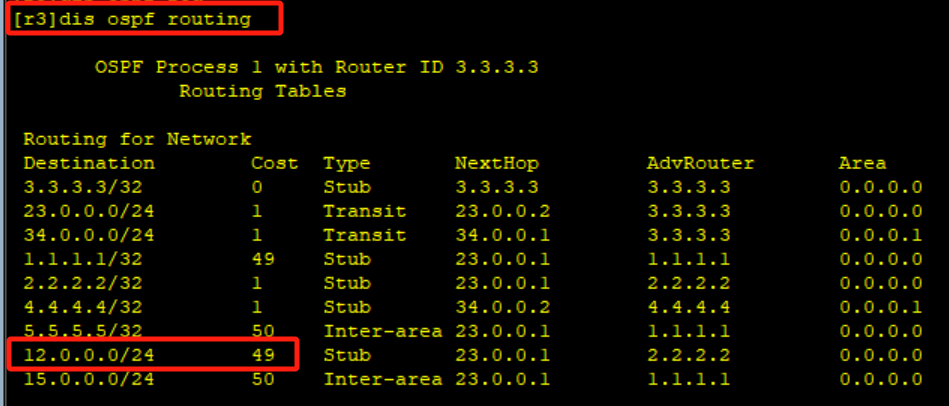

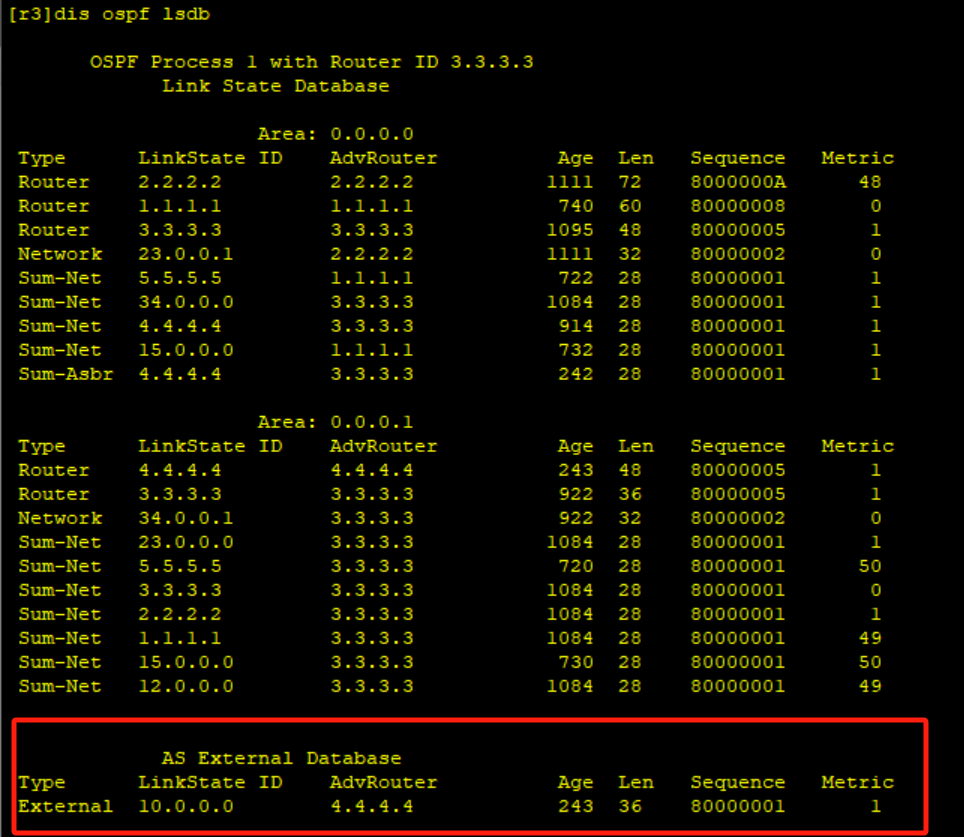

查看r3

五类LSA主要传递域外路由信息，该LSA被ASBR产生，并且传播到整个OSPF网络中（除了一些特殊区域）

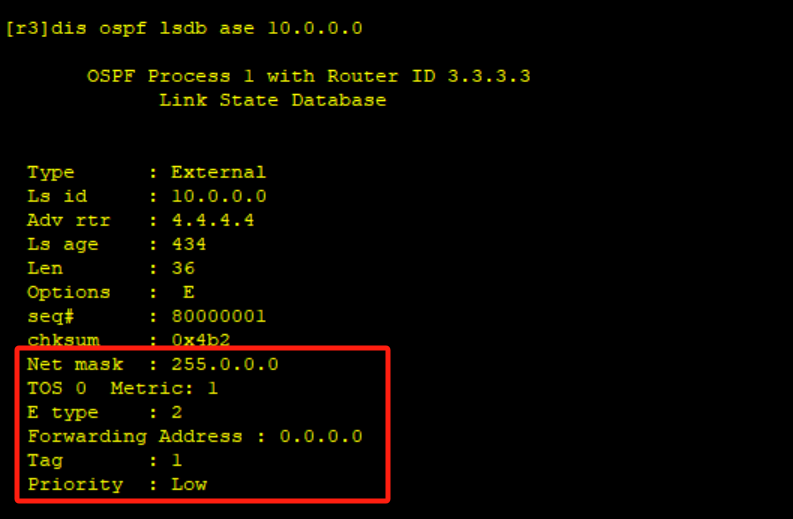

查看详情

开销值
五类LSA中的开销值并不等于ASBR到达目标网段的开销。原因在于外部路由的开销值算法与OSPF内部的开销值算法不同，该数值对于OSPF而言，没有意义。---->故，五类LSA在引入到OSPF网络时，会使用一个常数来标识LSA中的开销，该常数值一般称为种子度量值。
种子度量值默认为1，该参数可以在重发布过程中进行修改。
[r4-ospf-1]import-route rip 1 cost 10 ----将种子度量值修改为10
E位---->度量值类型
Type-1
如果E标记位为0。
所有设备到达域外目标网段的开销值====本地到达发出这条LSA的ASBR的开销+种子度量值
Type-2
E标记位为1。默认值。
域内所有到达目标网段的开销值====种子度量值
在重发布时可以进行修改
[r4-ospf-1]import-route rip 1 type 1 ----修改开销值类型

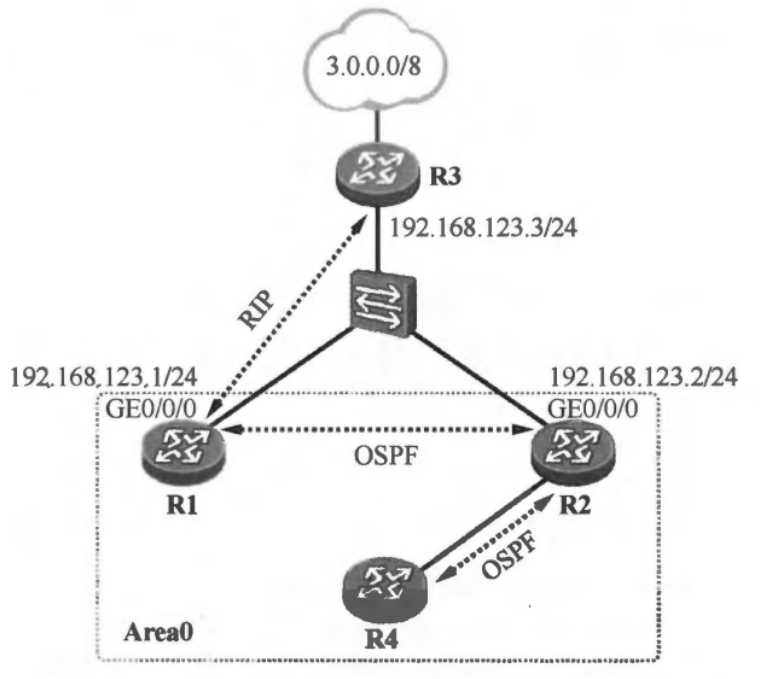

FA---转发地址
可以把转发地址就理解为重定向信息。
当FA==0.0.0.0时，则到达该外部网段的流量会被发往引入该外部路由的ASBR。
当FA不等于0.0.0.0时，则到达该外部网段的流量会被发往FA字段。
当同时满足如下四个条件时，FA字段可以被ASBR设置为其他参数数值。
引入外部路由的ASBR在其连接外部网络的接口上激活了OSPF协议。
该接口没有被配置为静默接口。
该接口的网络类型为Broadcast或NBMA
该接口的IP地址属于OSPF协议配置的network命令范围内。
外部路由标记
该参数用于给OSPF域外路由信息打上标签，从而对路由信息进行分组。根据组别使用路由策略对不同组播进行不同操作。
在华为路由器上，缺省时，所有路由信息标记为1。
在重发布时可以进行修改
[r4-ospf-1]import-route rip 1 tag 84512313
