光伏设计全方位指南

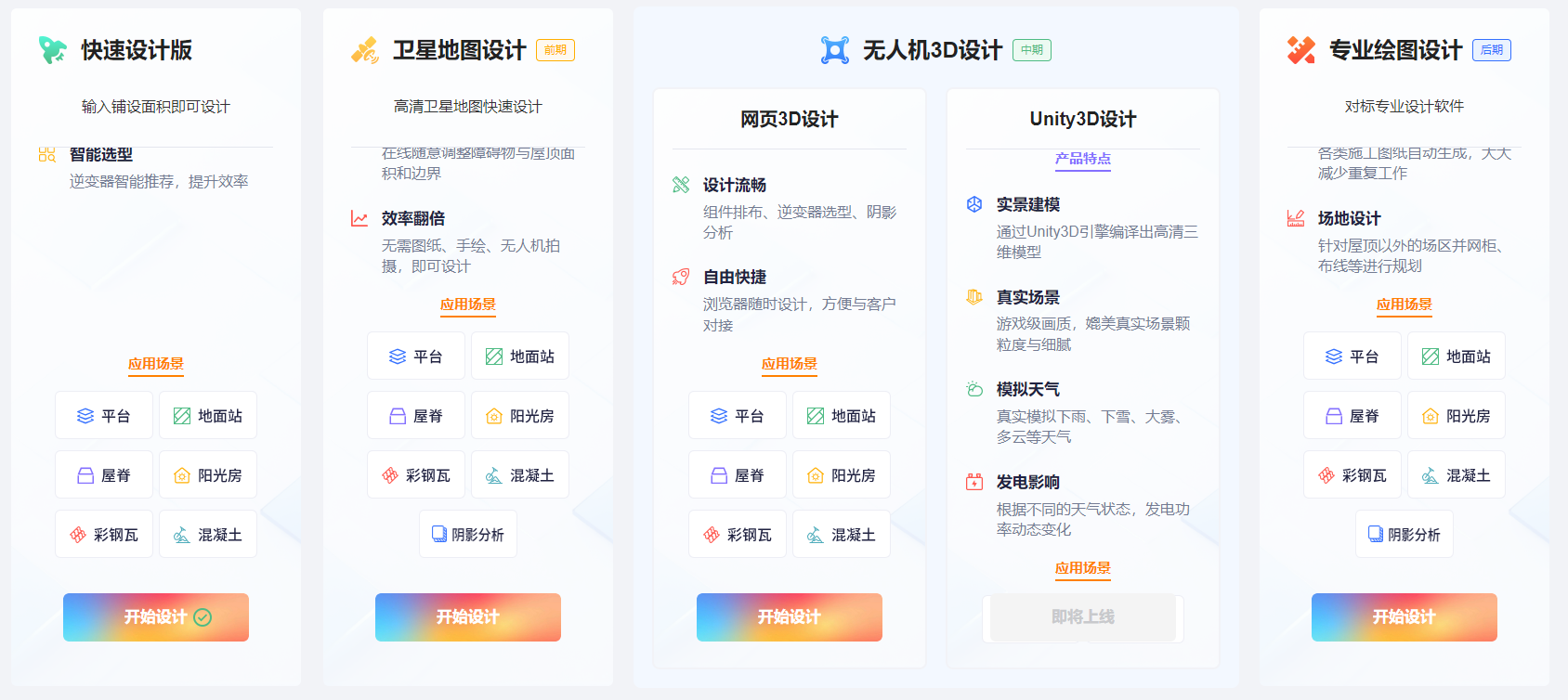

一、设计总览：五种主流方式

1.快速设计：输入屋顶面积与容量需求，软件一键排布，适合前期初筛。

2.卫星地图设计：谷歌/高德卫星地图+天地图，5 min内完成屋顶可铺面积设计排布。

3.无人机3D设计：航拍→实景三维建模→排布设计→阴影分析，误差<3 cm。

4.U3D实景设计：在Unity3D引擎中导入建筑模型，支持动态天气模拟分析。

5.专业绘图设计：支持导入CAD图，手动绘制屋顶，设计排布光伏组件，进行逆变器选型等操作。

二、基础设计步骤

1.绘制屋顶：在已有模型中进行屋顶绘制/根据参数或图片手动绘制屋顶。

2.设置参数：组件排布之前进行各项参数设置，包括组件品牌和型号、房屋类型、安装方向等。

3.组件铺设：设置参数完成后，一键进行组件铺设，支持调整单个组件和屋顶面积。

4.电气设计：进行逆变器选型、线缆选型、铺设等电气设计内容。

三、组件基础参数

1.组件品牌和型号：不同品牌和型号的光伏组件在转换效率、功率、寿命、价格等方面存在差异。

2.房屋类型：常见的房屋类型有地面站、阳光房、平台、屋脊、彩钢瓦和混凝土。

3.安装方向：安装方向可选择横铺或竖铺。

4.方位角：方位角是指光伏组件平面的法线与正南方向的夹角。一般来说，方位角为 0°（正南方向）时发电量最大，但在不同的地区和季节，最佳方位角可能会有所变化。

5.相对倾斜角：相对倾斜角是指光伏组件平面与水平面的夹角。倾斜角的大小与当地的纬度有关，通常情况下，倾斜角接近当地的纬度时，光伏系统的全年发电量较大。

6.间距：组件之间的间距设置是为了避免在不同时段出现遮挡现象。

7.女儿墙尺寸：女儿墙是屋顶边缘的矮墙，其尺寸会对光伏组件的安装和采光产生影响。
