UML：状态图介绍与绘制

news 来源：原创 2025/6/22 14:31:46

前言：揭秘瞬息万变的对象生命周期

在软件开发中，我们常常需要理解系统或对象是如何响应各种事件而改变其内部状态的。想象一下一个复杂的系统，比如一个在线购物车的状态：从“空”到“已添加商品”，再到“待支付”、“已支付”、“已发货”等等。这些状态之间的切换，以及在特定状态下发生的行为，构成了系统动态行为的核心。

统一建模语言（UML）为我们提供了一系列强大的图形工具来可视化和分析系统。其中，UML状态图（State Machine Diagram）便是用于描述单个对象在其生命周期内所有可能的状态、状态之间的转换以及引起这些转换的事件的利器。它不仅仅是流程图，更是一种精确捕捉对象行为模式的建模工具。

本文将带领你系统性地深入理解UML状态图，从其基本概念、核心组成，到功能作用以及详细的绘制方法，助你掌握这一强大的行为建模工具。

一、什么是UML状态图？

UML状态图，顾名思义，是用来描述一个特定对象（通常是类的实例）在其生命周期中可能经历的所有离散状态，以及在接收到事件时如何从一个状态转换到另一个状态的图。

它不仅仅关注“做了什么”，更关注“处于什么状态”以及“为什么改变状态”。通过状态图，我们可以清晰地看到对象如何对外部或内部的刺激做出反应，从而改变自身的行为模式。

它的核心思想是：对象在某个时间点总是处于某个特定状态，并且只有在特定事件发生时才能从一个状态切换到另一个状态。

二、UML状态图的强大功能与应用场景

为什么我们需要状态图？它的价值体现在以下几个方面：

捕捉复杂行为逻辑：对于那些行为模式复杂、状态切换频繁且依赖于特定事件和条件的系统（如协议栈、设备控制器、GUI交互逻辑等），状态图能够以图形化的方式清晰地展现其内在逻辑，避免遗漏和混淆。
模拟系统对事件的响应：它精确地描绘了当某个事件发生时，对象如何响应并改变其内部状态，从而预测系统的动态行为。
验证系统设计的健壮性：通过可视化状态和转换，可以更容易地发现设计中的潜在问题，如：
- 死锁状态（Deadlock State）：对象进入后无法离开的状态。
- 无法到达的状态（Unreachable State）：永远无法进入的状态。
- 不明确的转换：在特定条件下可能有多种转换路径，导致不确定性。
- 冗余状态：可以合并或消除的状态。
提升沟通效率与文档质量：作为一种标准化的图形语言，状态图是开发人员、产品经理、测试人员之间沟通复杂行为的强大工具。它提供了清晰、简洁的视觉化文档，有助于团队成员达成共识。
支持代码生成：在某些高级的建模工具中，设计完善的状态图甚至可以直接或间接生成部分代码，提高开发效率和代码质量。

常见应用场景：

用户界面（UI）的交互流程设计（例如，按钮的启用/禁用状态）
实时系统和嵌入式系统的控制逻辑（例如，洗衣机的工作模式）
协议处理和通信状态（例如，TCP连接的状态）
业务流程中的对象生命周期管理（例如，订单的状态流转）

三、UML状态图的核心组成部分

一个完整的UML状态图主要由以下核心元素构成：

组成部分	图形符号（描述）	核心功能/含义
状态 (States)	圆角矩形	对象在特定时刻所处的条件或模式
转换 (Transitions)	带箭头的实线	从一个状态到另一个状态的改变
事件 (Events)	作为转换标签的一部分（通常写在转换线上）	触发状态转换的瞬时信号
动作 (Actions)	作为转换标签的一部分，或状态的进入/退出行为	瞬时、不可中断的操作
活动 (Activities)	状态内部的行为（通常写在状态内部）	非瞬时、可中断的持续行为
初始状态 (Initial State)	实心黑色圆点	状态机的起始点
最终状态 (Final State)	内部有实心黑点的圆圈（靶心状）	对象生命周期的结束点
复合状态 (Composite State)	带水平线的圆角矩形（内部有子状态）	包含更详细子状态集的抽象状态（分层）
历史状态 (History State)	*圆形，内部含 H (H)**	返回到复合状态上次离开时的子状态（浅历史/深历史）
并发区域 (Concurrent Regions)	复合状态内部用虚线分隔的区域	复合状态内独立并行执行的子状态机区域
选择 (Choice)	菱形	基于条件进行动态路径选择的决策点
分叉 (Fork)	粗线，从一个转换分出多条并行转换	将单个执行流分裂为多个并行执行流
连接 (Join)	粗线，将多个并行转换合并为一个	将多个并行执行流合并为一个，待所有流完成才继续

详细组成部分讲解：

3.1 状态 (States)

状态是对象在某个特定时间点所处的条件或模式。它是状态图的基本构建块。

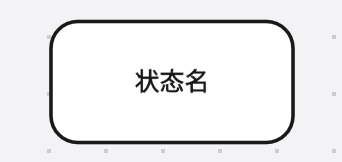

图形符号：用圆角矩形表示。状态的名称写在圆角矩形内部。
- - 图例说明：一个简单的圆角矩形，内部写有状态名
状态的内部结构：一个状态除了名称，还可以定义其进入行为、退出行为和内部活动：
- 进入动作 (Entry Action)：当对象进入此状态时立即执行的原子操作。格式：entry / 动作名
- 退出动作 (Exit Action)：当对象离开此状态时立即执行的原子操作。格式：exit / 动作名
- 内部活动 (Do Activity)：当对象处于此状态期间持续执行的活动。格式：do / 活动名
- 图形符号：在状态名称下方用横线分隔，依次列出。
  - - 图例说明：一个圆角矩形，内部有“状态名称”，下方用横线分隔，列出entry / 动作A，exit / 动作B，do / 活动C。

3.2 转换 (Transitions)

转换表示从一个状态到另一个状态的改变。它是状态图的动态部分，描述了状态如何演进。

图形符号：带有箭头的实线，从源状态指向目标状态。
转换标签：转换通常有一个可选的标签，用于说明触发转换的事件、转换的条件和执行的动作。
- 格式：事件 [条件] / 动作
  - 事件 (Event)：触发此转换的刺激，是必不可少的（除了无事件转换）。
  - 条件 (Guard Condition)：一个布尔表达式，只有当它为真时，转换才能发生。它是可选的，用方括号 [] 包裹。
  - 动作 (Action)：在转换发生时执行的瞬时原子操作。它是可选的，用斜杠 / 表示。
自转换 (Self-Transition)：箭头从状态本身发出并回到自身。表示在接收到事件后，对象停留在原状态，但会执行相应的动作。
- 图例说明：一个圆角矩形（状态A），一个箭头从状态A发出并指向状态A，线上方标记事件S / 动作T。

3.3 事件 (Events)

事件是在特定时间点发生的、能够触发状态转换的瞬时信号。它们是导致状态机改变的“火花”。

性质：瞬时性，不占用时间。
常见类型：
- 信号事件：接收到异步信号。例如：用户登录信号。
- 调用事件：某个操作被调用。例如：validateLogin()。
- 时间事件：在指定时间后发生 (after(时间)) 或在特定时间点发生 (at(时间) )。例如：after(30s)（30秒后）。
- 改变事件：当某个条件变为真时发生 (when(条件))。例如：when(温度 > 100)。

3.4 动作 (Actions) 与活动 (Activities)

虽然常被混淆，但它们在UML中有所区别：

动作 (Action)：
- 例子：播放音效、更新计数器、发送确认消息。
- 表示方法：
  - 在转换标签中：事件 [条件] / 动作
  - 在状态内部：entry / 动作名 或 exit / 动作名
- 通常作为转换动作（在转换过程中执行），或者进入动作（entry /）和退出动作（exit /）。
- 是瞬时的、不可中断的操作。
- 活动 (Activity)：
  - 是非瞬时的、可中断的操作，需要一定的持续时间来完成。
  - 通常作为内部活动（do /），在对象处于某个状态期间持续执行，直到状态被退出或活动完成。
  - 表示方法：在状态内部：do / 活动名
  - 例子：监控温度、下载文件、播放视频（这些行为在状态持续期间一直进行）。

四、特殊伪状态与结构

为了构建更复杂、更具表现力的状态图，UML还定义了一些特殊的伪状态和结构：

4.1 初始状态 (Initial State)

图形符号：一个实心黑色圆点。
含义：表示状态机的起始点。每个状态图都必须有一个初始状态，它有一个无事件的转换到第一个真实状态。
- 图例说明：一个黑色实心圆点，箭头指向一个圆角矩形（状态A）。

4.2 最终状态 (Final State)

图形符号：一个内部有实心黑点的圆圈（靶心状）。
含义：表示对象生命周期的结束点。一旦对象进入此状态，状态机执行完毕，对象通常被销毁或不再具有行为。一个状态图可以有零个、一个或多个最终状态。
- 图例说明：一个圆角矩形（状态B），箭头指向一个靶心状的最终状态。

4.3 复合状态 (Composite State)

图形符号：一个带有水平线的圆角矩形，上半部分是复合状态的名称，下半部分包含其嵌套的子状态图。
含义：当一个状态包含更详细的内部行为流程（即一个完整的子状态机）时，使用复合状态来管理复杂性。它有助于将大型状态图分层，提高可读性。
- 图例说明：一个大的圆角矩形（复合状态：处理订单），内部包含一个初始状态，指向一个子状态：等待支付，等待支付状态又指向一个子状态B：验证支付，验证支付状态指向一个子状态：发放商品，发放商品状态指向最终状态。

4.4 历史状态 (History Pseudo-state - H 和 H*)

图形符号：一个圆形，内部包含“H”（浅历史）或“H*”（深历史）。
含义：
- 浅历史 (H)：当从复合状态外部再次进入该复合状态时，状态机将返回到离开前该复合状态的顶层最后一个活动子状态。
- 深历史 (H*)：当从复合状态外部再次进入该复合状态时，状态机将返回到离开前该复合状态的任意深度上的最后一个活动子状态。

4.5 并发区域 (Concurrent Regions) / 正交状态 (Orthogonal States)

图形符号：复合状态内部用虚线分隔成多个区域。
含义：允许一个复合状态同时包含多个独立的子状态机，它们并行执行。
作用：建模同时发生的独立行为。
- 图例说明：一个大的圆角矩形（复合状态），内部用虚线分隔为两个或多个垂直区域，每个区域内有独立的子状态图。

4.6 选择 (Choice)

图形符号：一个菱形。
含义：表示一个动态的、基于条件的决策点。从选择点发出的多个转换都有条件，状态机根据运行时满足的条件选择其中一个路径。
- 图例说明：一个状态A，箭头指向一个菱形，菱形发出多条带条件的转换，指向不同的状态B、C。

4.7 分叉 (Fork) 和连接 (Join)

图形符号：一根粗线。
分叉 (Fork)：
- 含义：将单个转换分裂成多个并行执行的转换，从而进入多个并发区域。
- 图例说明：一个状态A，箭头指向一个粗线，粗线发出多条箭头指向不同的并发区域。
连接 (Join)：
- 含义：将多个并发区域的转换合并到单个转换中。所有输入的转换都必须完成，才能触发输出转换。
- 图例说明：多个并发区域的转换指向一根粗线，粗线发出一条箭头指向一个状态B。

五、如何绘制UML状态图：一步步指南

绘制一个清晰、准确的状态图并非难事，遵循以下步骤，你将能有效地完成任务：

确定要建模的对象/实体：明确你的状态图是为哪个类或对象服务的（例如：一个订单对象、一个用户会话、一台打印机）。
识别所有可能的状态：列出该对象在其生命周期中可能经历的所有离散状态。这些状态应该是互斥的，即对象在任何给定时刻只能处于其中一个状态。
确定初始状态和最终状态（可选）：
- 设置一个初始状态作为状态机的起点。
- 如果对象的生命周期有明确的结束点，定义一个或多个最终状态。
识别事件和可能的转换：
- 思考哪些外部或内部的事件会促使对象从一个状态切换到另一个状态。
- 连接状态，用带箭头的线表示转换。
添加转换标签（事件、条件、动作）：
- 为每条转换线添加触发它的事件。
- 如果转换需要满足特定条件，加上条件（Guard）。
- 如果转换过程中有瞬时操作，加上动作。
定义状态内部的行为（进入/退出/内部活动）：
- 考虑对象进入或退出某个状态时需要执行什么动作。
- 考虑在某个状态期间需要持续执行什么活动。
处理复杂性（使用复合状态、历史状态、并发区域等）：
- 如果某些状态的内部行为本身很复杂，可以将其抽象为复合状态，并在其中绘制子状态图。
- 如果需要记住离开复合状态前的子状态，使用历史状态。
- 如果对象在特定状态下需要同时执行多个独立任务，使用并发区域。
审查和细化：
- 检查图表是否完整：所有可达状态是否都有定义？
- 检查图表是否一致：是否存在矛盾的转换或无法预测的行为？
- 检查图表是否清晰：布局是否合理？命名是否明确？
- 与领域专家或团队成员进行评审，确保模型准确反映了真实世界的需求。
