基于XC7Z015的PCIe低速扩展底板


一、板卡概述
      板卡由SoC XC7Z015芯片来完成卡主控及数字信号处理，XC7Z015内部集成了两个ARM Cortex-A9核和一个Artix 7的FPGA，通过PL端FPGA扩展PMC接口、用于扩展震动、噪声、生物信息、加速度等低速信息接入。FPGA自带PCIeX4,网络、USB、RS232等接口。板卡为标准PCIe卡， 可以直接插入PC机，也可以单独网络盒使用，是全能的工业信息采集、控制的扩展底板，也可以扩展触摸屏，作为手持机开发使用。

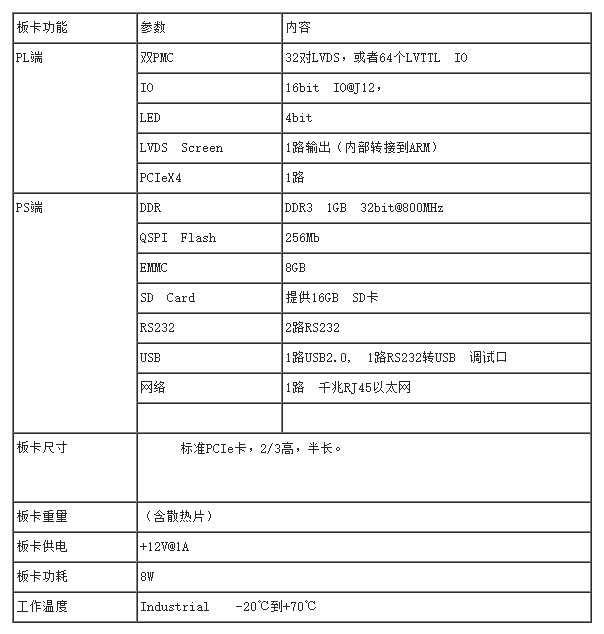

二、主要功能和性能

PMC接口卡

可扩展震动信息接入，生物感知，加速度信息等。

四、应用领域：
工业自动化检测，手持机，PCIe接口卡
