1.1、WDM基础

1. 什么是WDM
2. WDM系统结构
3. WDM波段

1、WDM（Wavelength Division Multiplexing）：波分复用技术，将不同波长的光信号复用到一根光纤中进行传送的方式（每个波长承载一个业务信号），主要功能是传送和复用。

在波分技术出现之前，所有的传输技术都是一根光纤只能传递一波，而波分复用技术可以让一根光纤传输多个波长，目前常见的波分系统有 8 波 / 40 波 / 80 波 / 96 波 / 120 波，承载更多的波数是波分未来演进方向之一。

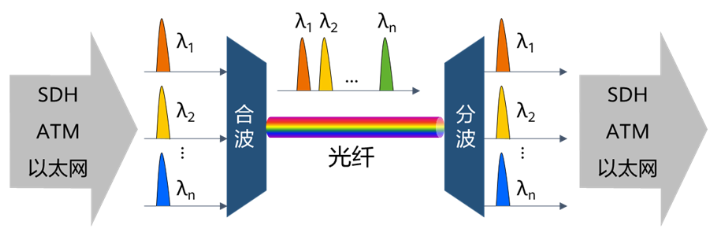

复用（发送端）
将多路电信号（如SDH、以太网）转换为不同波长（λ₁, λ₂, …, λₙ）的光信号。
通过复用器（MUX） 将所有波长合并到一根光纤中传输。

解复用（接收端）
通过解复用器（DEMUX） 分离不同波长的光信号。
每个波长转换回原始电信号。

核心价值：为什么需要WDM？
突破容量瓶颈：
单根光纤的传输容量从 10Gbps 提升至 100Tbps+（相当于1秒传输5万部高清电影）。

节省光纤资源：
1根WDM光纤可替代数十根普通光纤，解决城市管道资源紧张问题。

透明兼容性：
支持任意协议（SDH、IP、光纤通道等），业务“即插即用”。

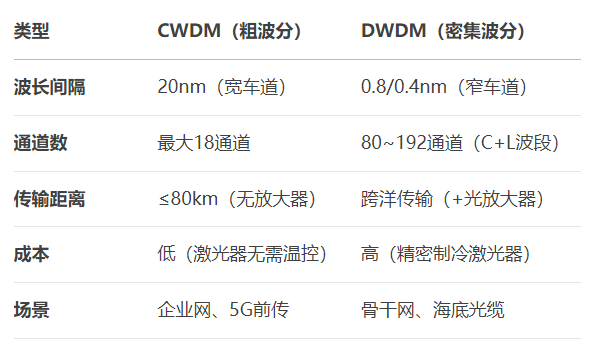

两种主流类型

📌 类比理解：
CWDM ≈ 省道（车道宽、车速慢、成本低）
DWDM ≈ 高速公路（车道窄、车速快、成本高）

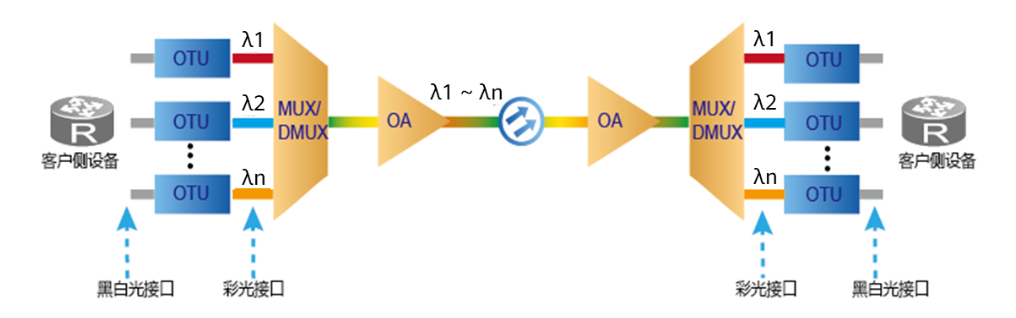

2、WDM系统结构

黑白光接口：黑白光的波长是在某个范围内波动的，没有特定的标准波长。如波分设备的客户侧光口。

彩光接口：彩光指波分系统中 OTU / 线路单板波分侧光信号，可直接上合波设备，具有标准波长。根据波长划分标准不同，分为 CWDM 和 DWDM。波分侧光模块是彩光接口。

光波长转换单元（OTU）：将非标准的波长转换为 ITU - T 所规范的标准波长，系统中应用光 / 电 / 光（O/E/O）的变换，即先用光电二极管 PIN 或 APD 把接收到的光信号转换为电信号，然后该电信号对标准波长的激光器进行调制，从而得到新的合乎要求的光波长信号。

光合波器（MUX）：用于传输系统的发送端，是一种具有多个输入端口和一个输出端口的器件，它的每一个输入端口输入一个预选波长的光信号，输入的不同波长的光波由同一输出端口输出。光分波器用于传输系统的接收端，正好与光合波器相反，它具有一个输入端口和多个输出端口，将多个不同波长信号分类开来。

光放大器（OA）：不但可以对光信号进行直接放大，同时还具有实时、高增益、宽带、在线、低噪声、低损耗的全光放大器，是新一代光纤通信系统中必不可少的关键器件。在目前实用的 * 光纤放大器中主要有掺铒光纤放大器（EDFA）和拉曼光纤放大器（RFA）等，其中掺铒光纤放大器以其优越的性能被广泛应用于长距离、大容量、高速率的光纤通信系统中，作为前置放大器、线路放大器、功率放大器使用。

光监控信道（OSC）：是为 WDM 的光传输系统的监控而设立的。ITU - T 建议优选采用 1510 nm 波长，容量为 2 Mbit/s。靠低速率下高的接收灵敏度（优于 - 48 dBm）仍能正常工作，但必须在 EDFA 之前下光路，而在 EDFA 之后上光路。

3、WDM 波分使用的波段
WDM 波分使用的波段从传统 C 波段，经历扩展 C 波段，发展至超宽 C 波段。

传统 C 波段
使用传统的 C 波段，在 50 GHz 固定频谱间隔的情况下，WDM 设备最多可以支持 80 波。

扩展 C 波段
WDM 设备通过利用扩展 C 波段，在固定频谱间隔 50 GHz 条件下，系统最大波数可从 80 波扩展到 96 波，系统容量提升了 20%。

超宽 C 波段
超宽 C (Super C) 是在传统 C 波段和扩展 C 波段的基础上，扩展使用的一个超宽 C 频谱段。
超宽 C 可实现在 50 GHz 波长间隔下单纤传输 120 波、75 GHz 波长间隔下单纤传输 80 波。相比较于传统 C 与扩展 C 波段，光纤的有效工作谱宽提升，因此称为超宽 C 波段。
