两个渐开线花键需要共用一把滚刀

有时出于节约成本和压缩周期的考虑，对同模数、压力角的渐开线花键希望可以采用一把滚刀进行加工，今天咱们就聊聊这个话题：

首先是一个例子：

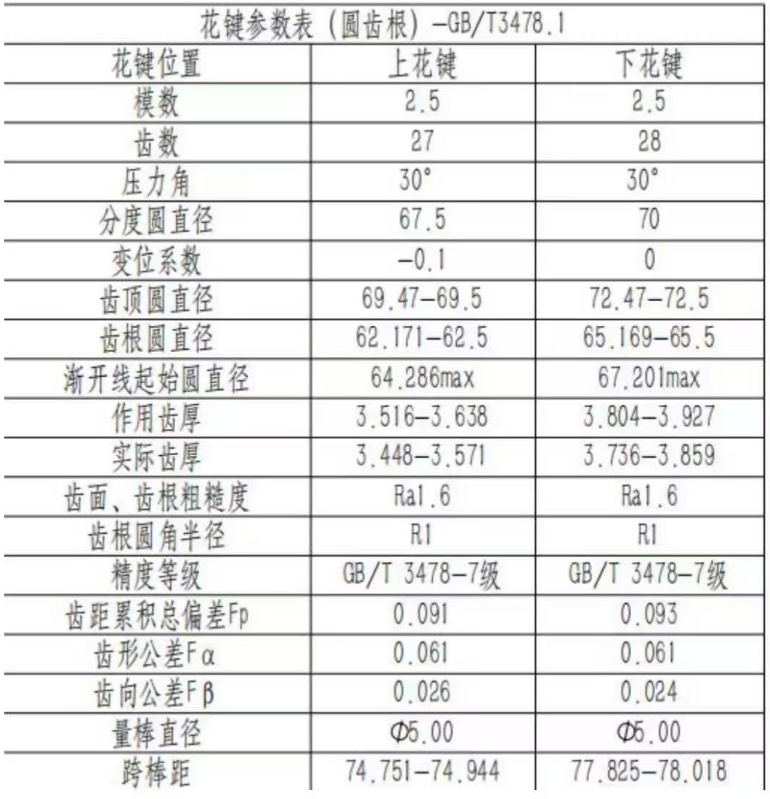

上图是两个30°压力角的渐开线花键参数，参数还是比较全的。齿数相差也不大，一个27齿一个28齿。那么他们能不能共用一把滚刀呢？前面的相关章节已经介绍过，理论上只要齿轮的基节相等就可以用一把刀加工，但这有个前提就是根径放开，从这个表的参数看，最主要的差别的是两个标注的变位系数不同。

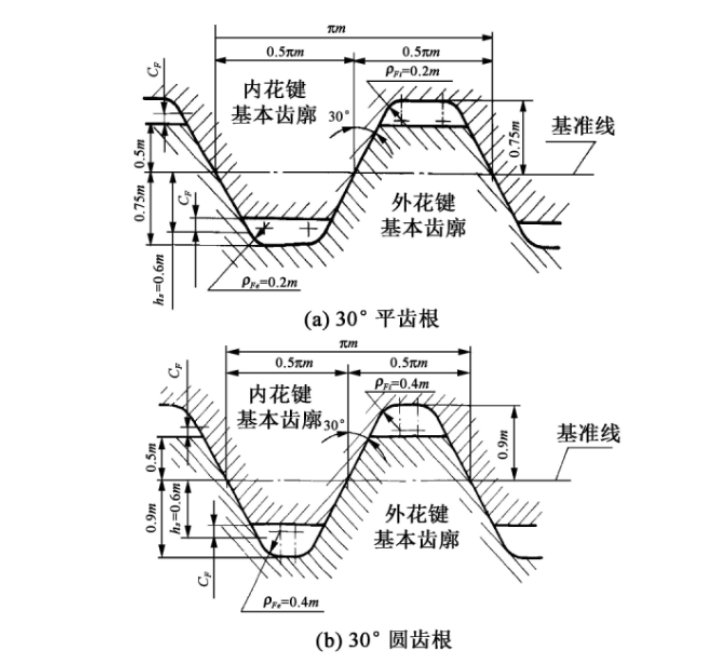

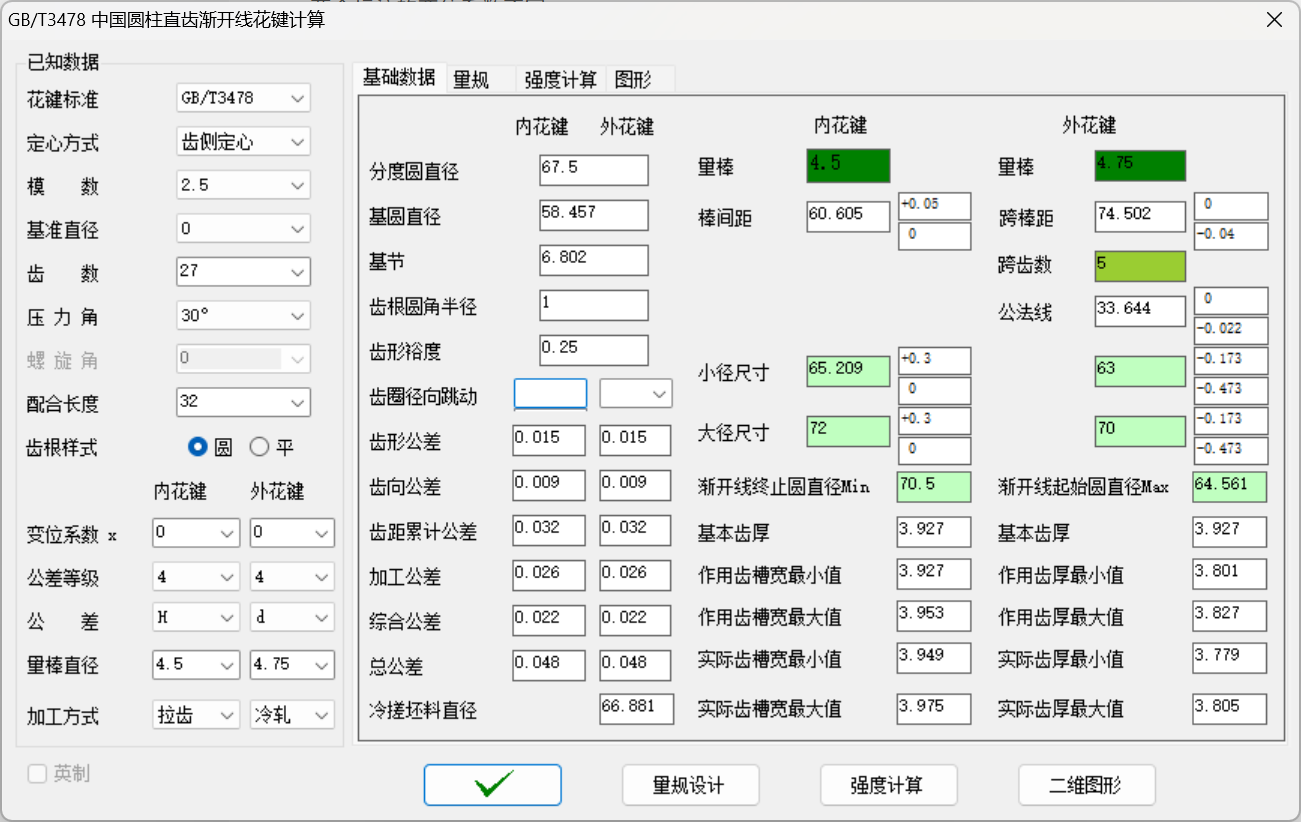

上图是国标30度渐开线花键的标准齿形，并且国标花键是0变位的，按照这个齿形计算一下和上面给参数的27齿时对不上的，和28齿的齿顶圆齿根圆最大名义值可以对上。

这么看还是有必要核对一下是否能共用一把滚刀，先用一个齿轮参数计算出滚刀齿形，然后用它去模拟加工另一个参数，或者用另外一个参数设计出滚刀齿形，把两个齿形进行比对，两种方式实质是一样的。

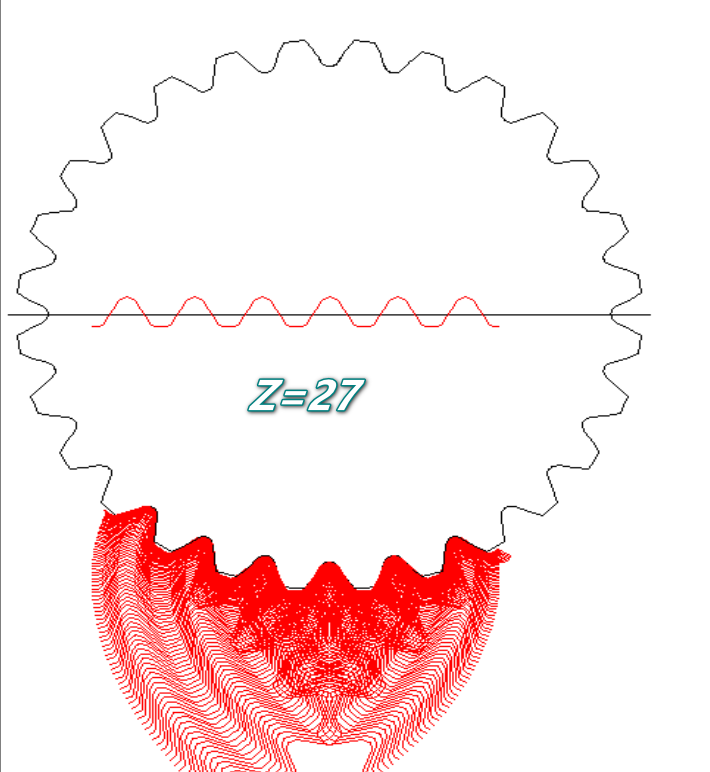

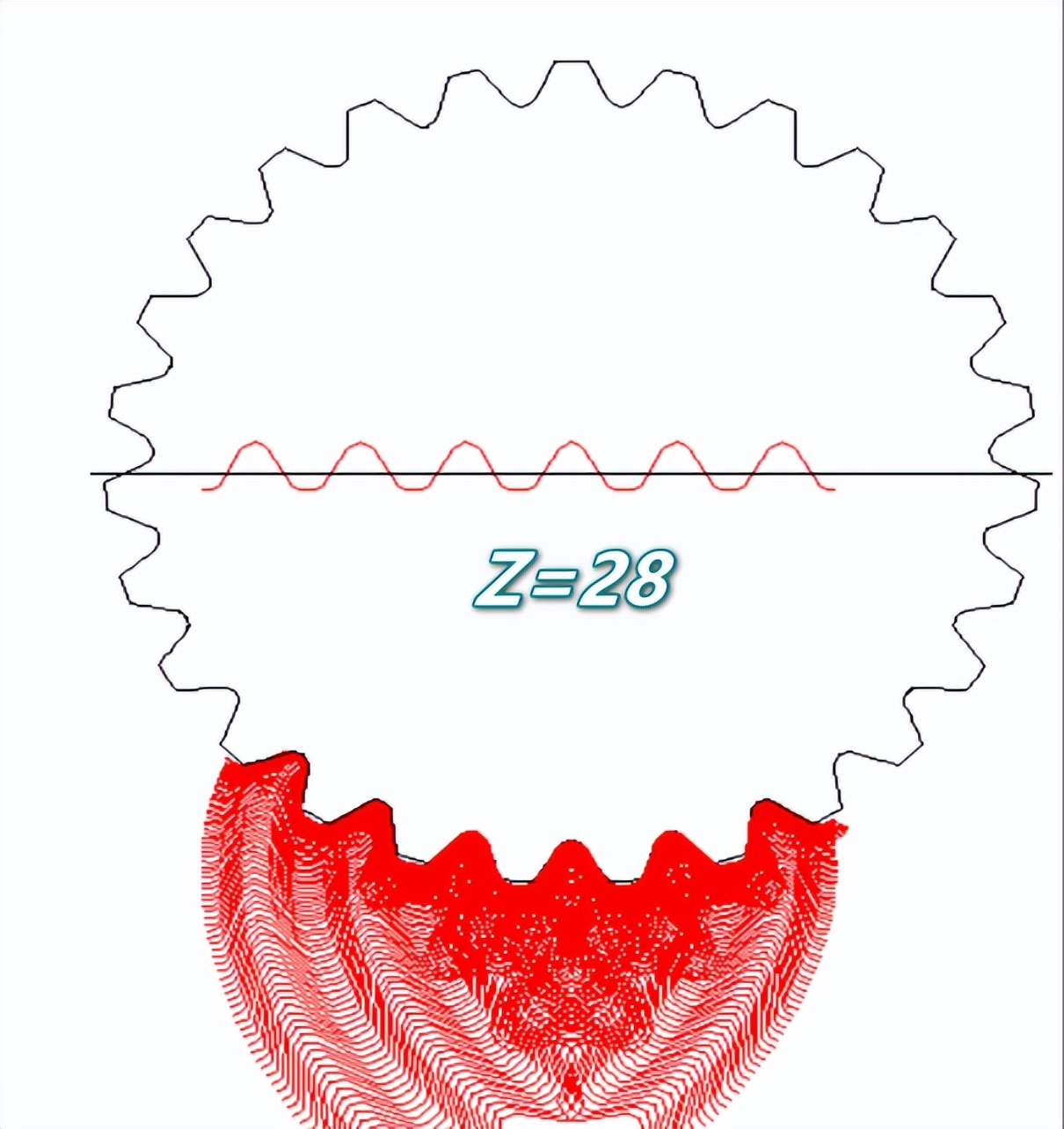

上面两张图就是一个齿形加工两个花键参数的情况，是可以进行共用的，需要关注的加工外的根径和渐开线起始圆是否可以满足要求：

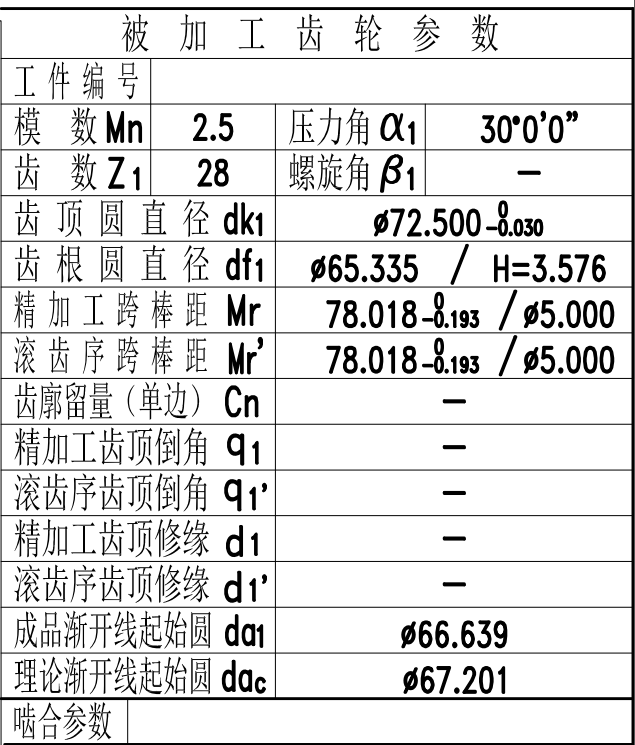

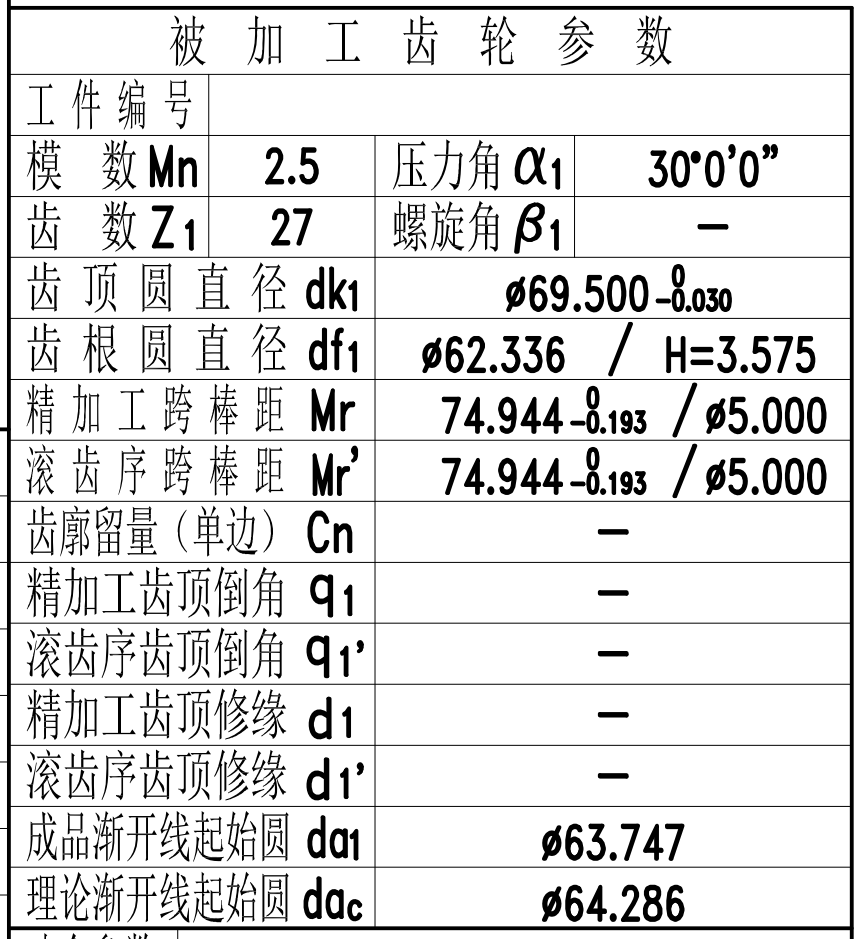

可以看到，共用一把滚刀是可以满足对开始参数表中的参数要求的。最后，再给出常见渐开线花键的对比表表格，在遇到一些没写明标准或者参数不全时可以参考比对使用。
