第六天 界面操作及美化（6.1 建立菜单及异步调用）

6.1 建立菜单及异步调用

在程序中，菜单（Menu）是一种常见的用户界面元素，在程序中起到了组织功能、提高用户体验、提供快捷方式和帮助文档等重要作用。通过合理使用菜单，可以使程序的功能更加清晰、操作更加便捷，提升用户的整体使用体验。

6.1.1 建立菜单

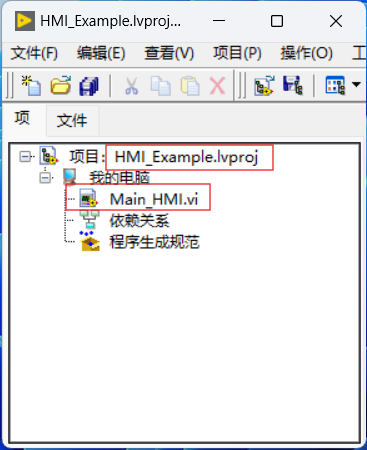

1）新建HMI_Example.lvproj，Main_HMI.vi

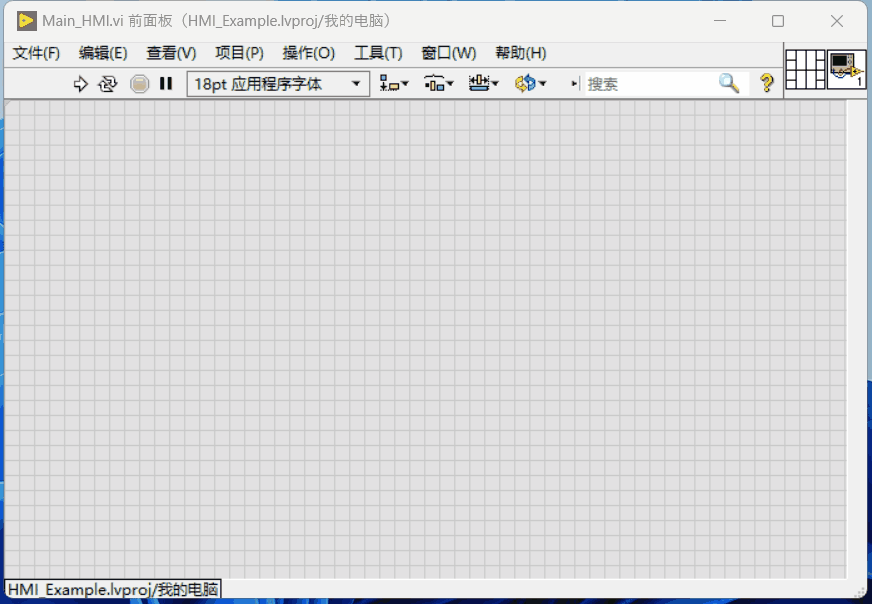

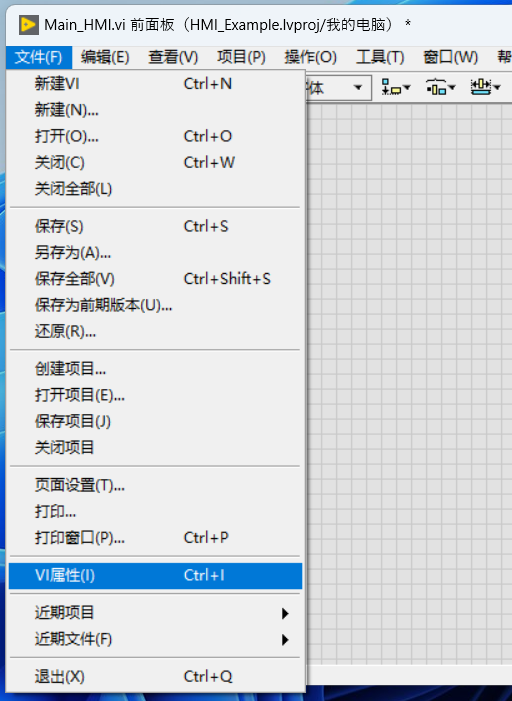

2）文件->VI属性

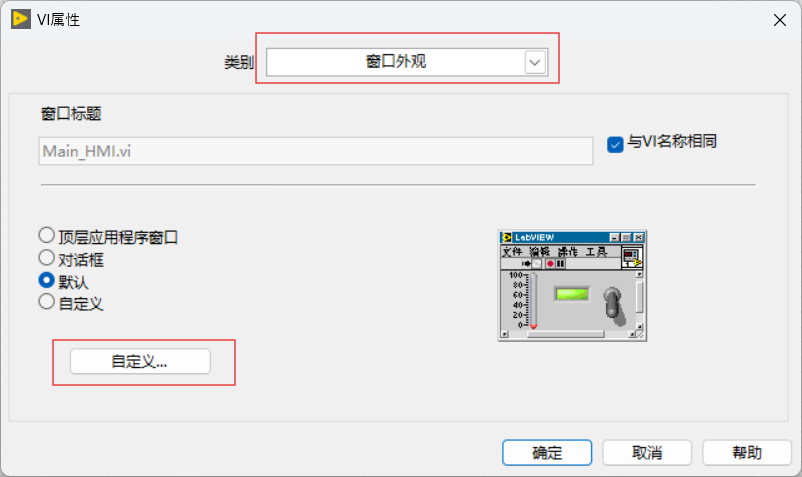

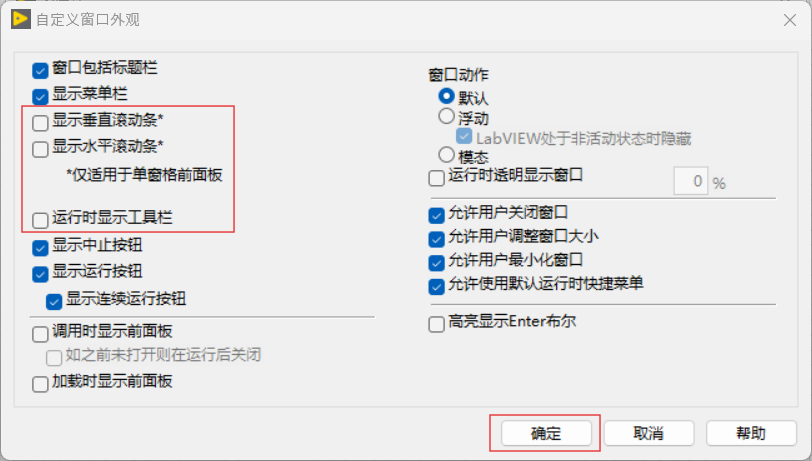

窗口外观->自定义

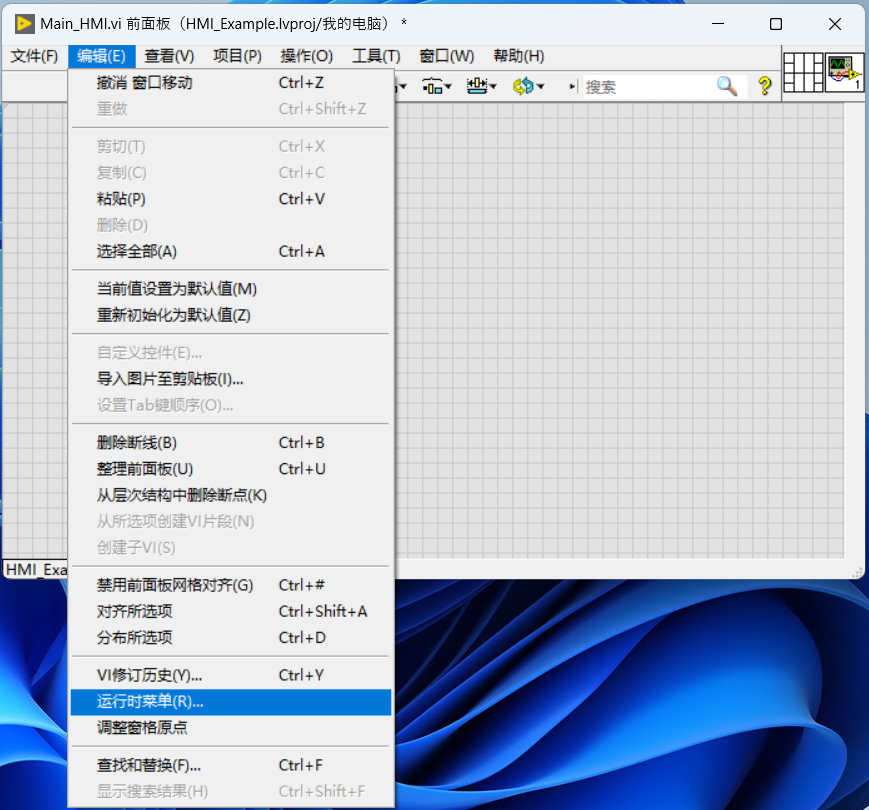

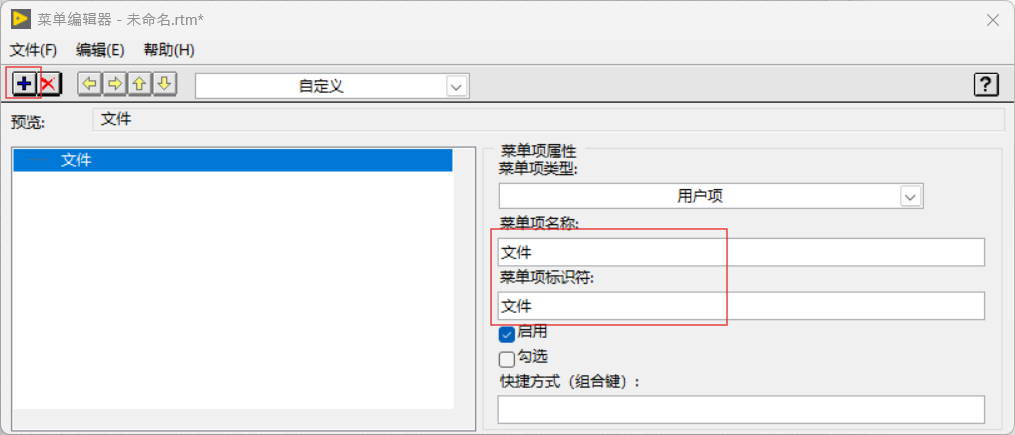

3）选择编辑->运行时菜单

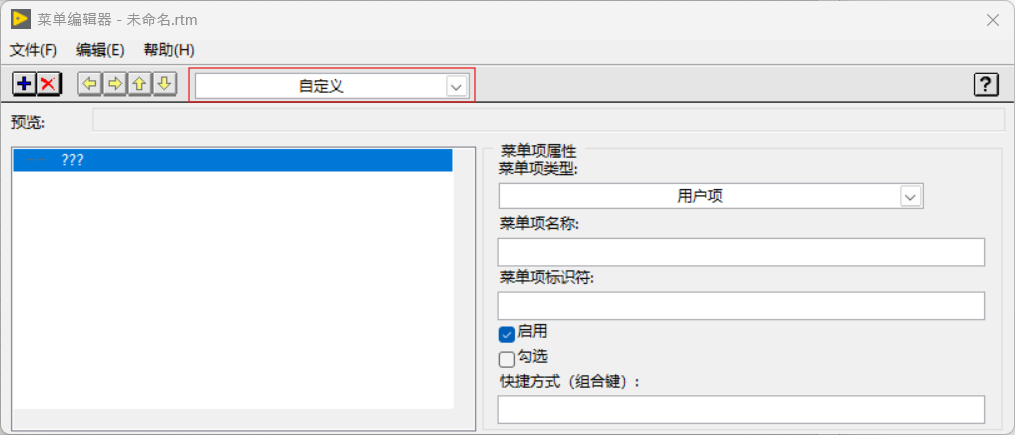

选择自定义

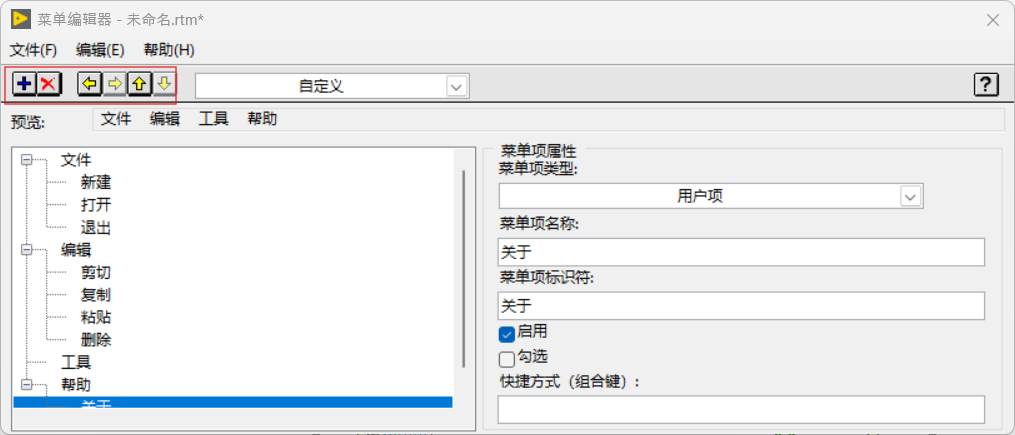

填写菜单项名称

通过添加，上下左右移动等操作编辑需要的菜单

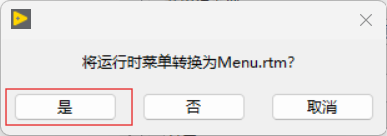

保存Menu.rtm，关闭时弹框，点击“是”

或者在需要添加菜单的子VI中添加以下程序，可自动加载菜单。

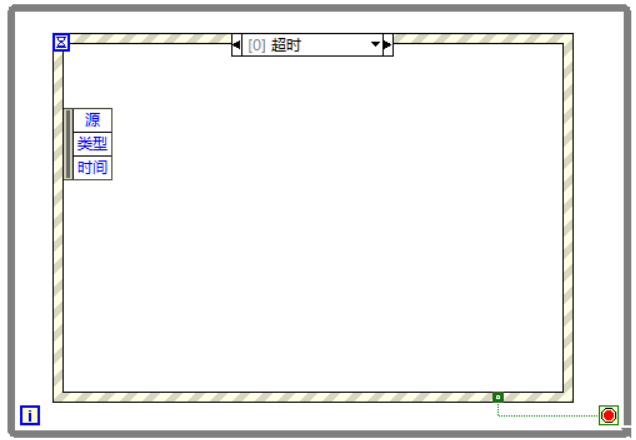

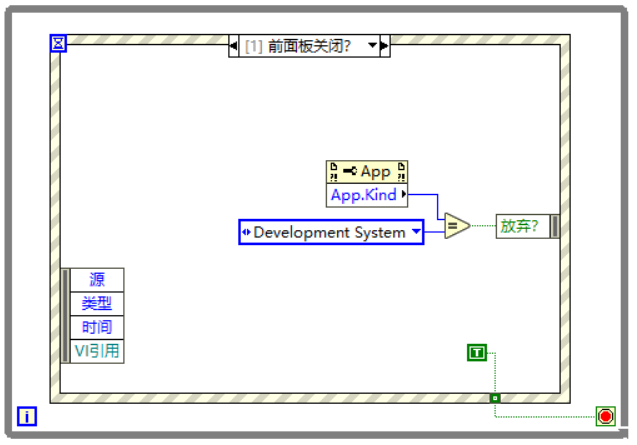

4）打开程序框图，添加循环结构和事件结构

添加前面板关闭事件

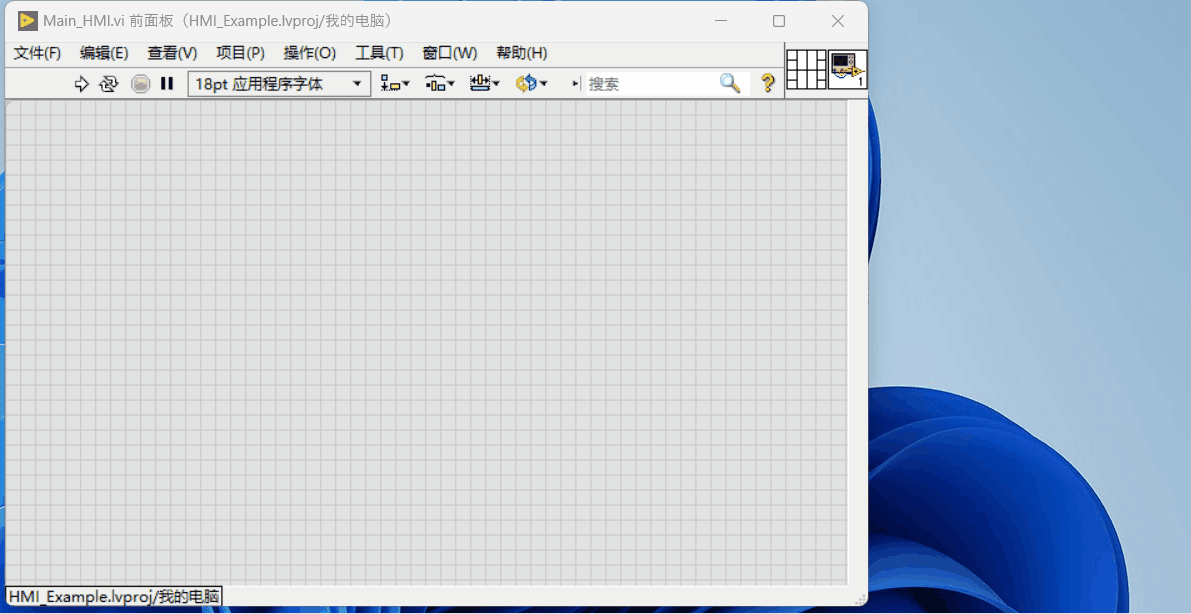

5）试运行

6.1.2 异步调用界面

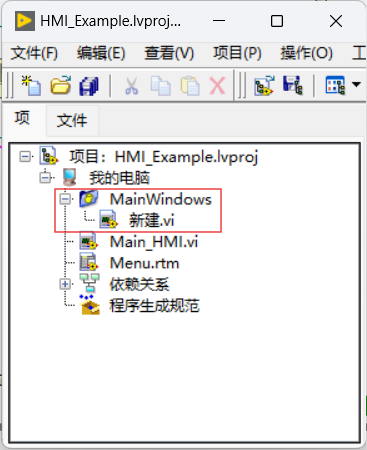

1）在项目文件新建文件夹MainWindows

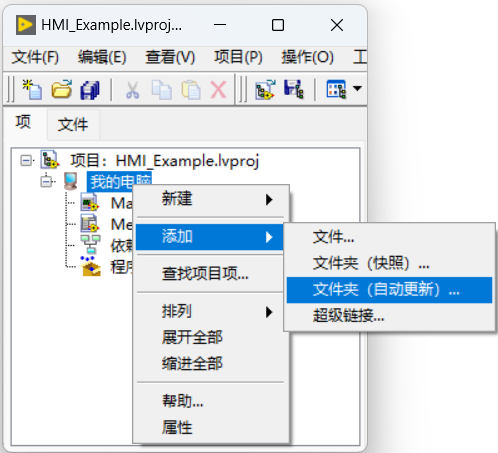

在项目文件处右击->添加->文件夹（自动更新），选择新建的文件夹MainWindows

2）在“MainWindows”文件夹下新建“新建.vi”

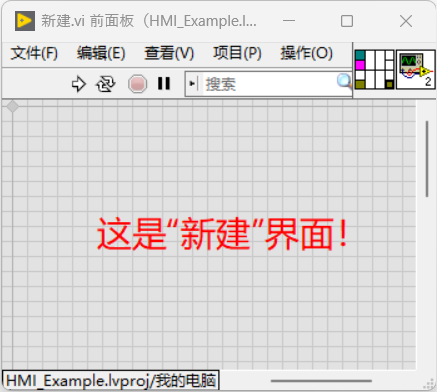

3）打开前面板，添加控件

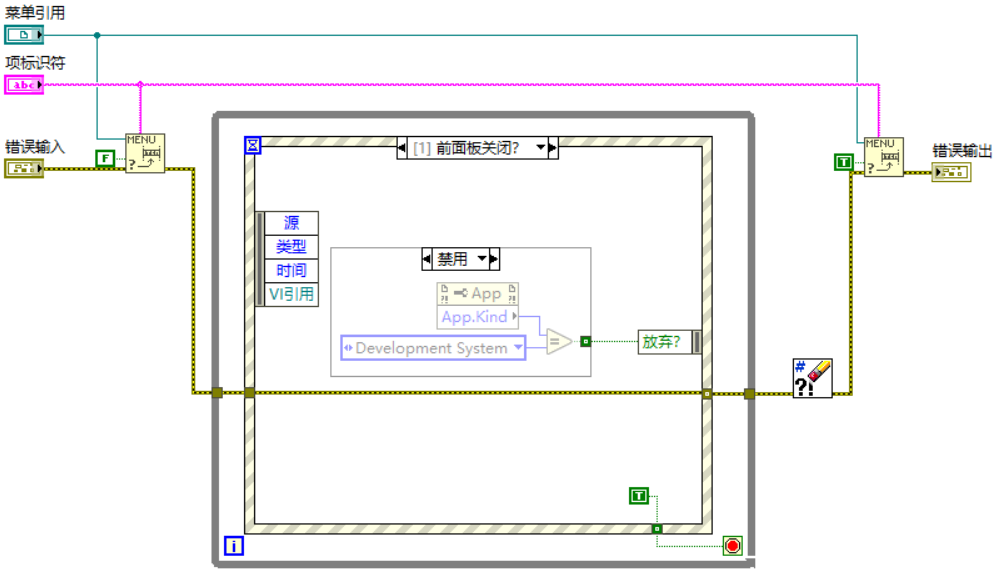

4）打开“新建.vi”程序框图，添加程序

其中，添加设置菜单项信息，用来禁用主界面上的菜单控件，防止多次触发。

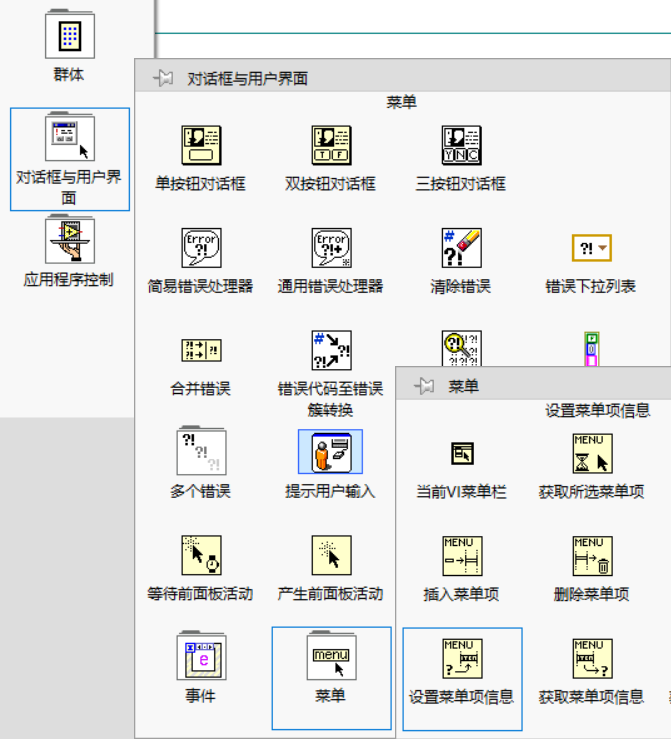

设置菜单项信息，右击->对话框与用户界面->菜单->设置菜单项信息。

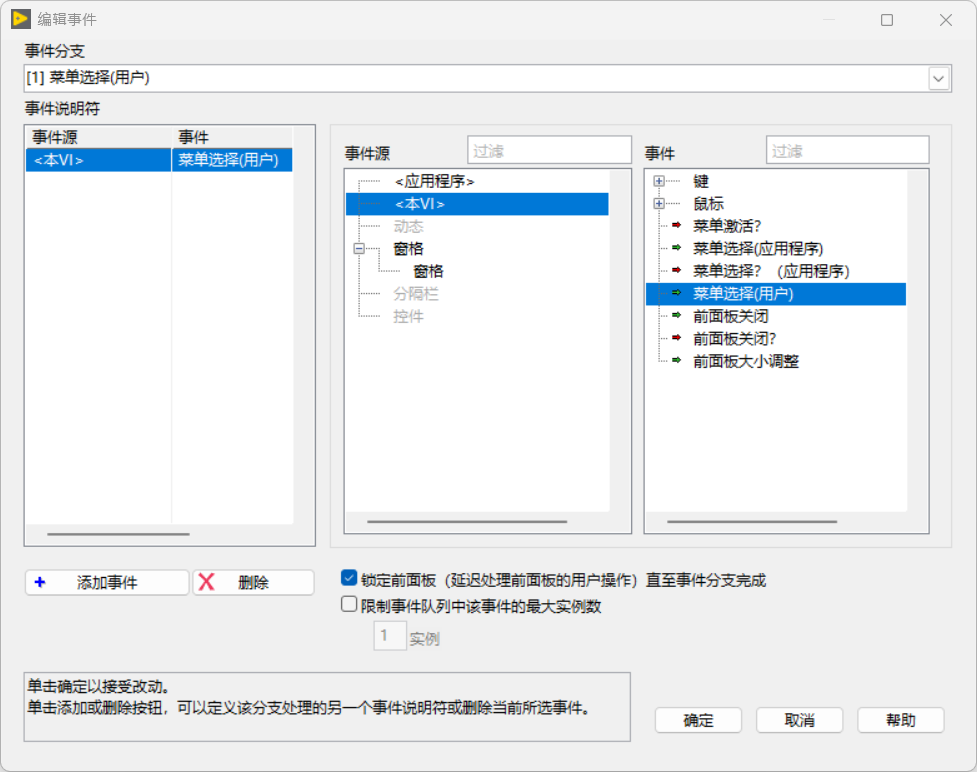

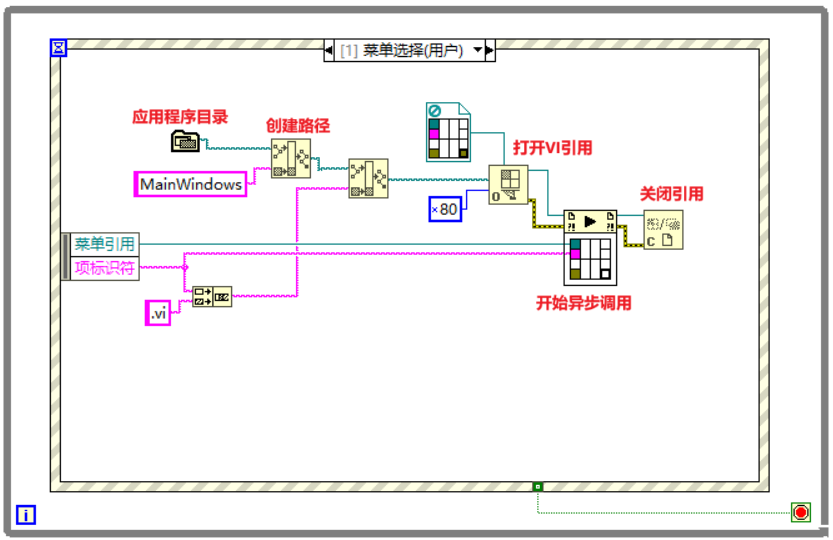

5）打开“Main_HMI.vi”程序框图，添加触发事件“菜单选择(用户)”

事件中添加程序：

应用程序目录，右击->文件I/O->文件常量->应用程序目录；

创建路径，右击->文件I/O->创建路径；

打开VI引用，右击->应用程序控制->打开VI引用；

开始异步调用，右击->应用程序控制->开始异步调用；

关闭引用，右击->应用程序控制->关闭引用；

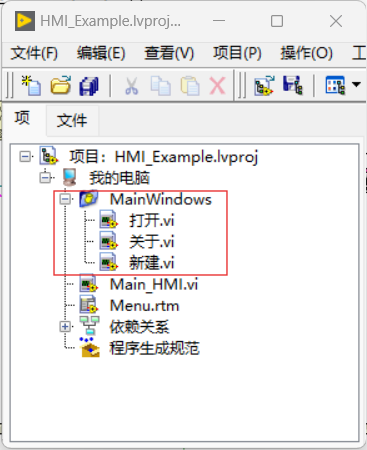

6）参考“新建.vi”，创建“打开.vi”和“关于.vi”

6.1.3 运行

运行程序，依次点击新建、打开、关于等可以弹出相应的对话框。

该程序是使用异步调用，所以在弹出子对话框后，主程序依然可以进行其他操作。
