26考研 | 王道 | 计算机组成原理 | 六、总线
26考研 | 王道 | 计算机组成原理 | 六、总线
文章目录
- 26考研 | 王道 | 计算机组成原理 | 六、总线
- 6.1 总线概述
- 1. 总线概述
- 2. 总线的性能指标
- 6.2 总线仲裁（考纲没有，看了留个印象）
- 6.3 总线操作和定时
- 6.4 总线标准（考纲没有，看了留个印象算了）

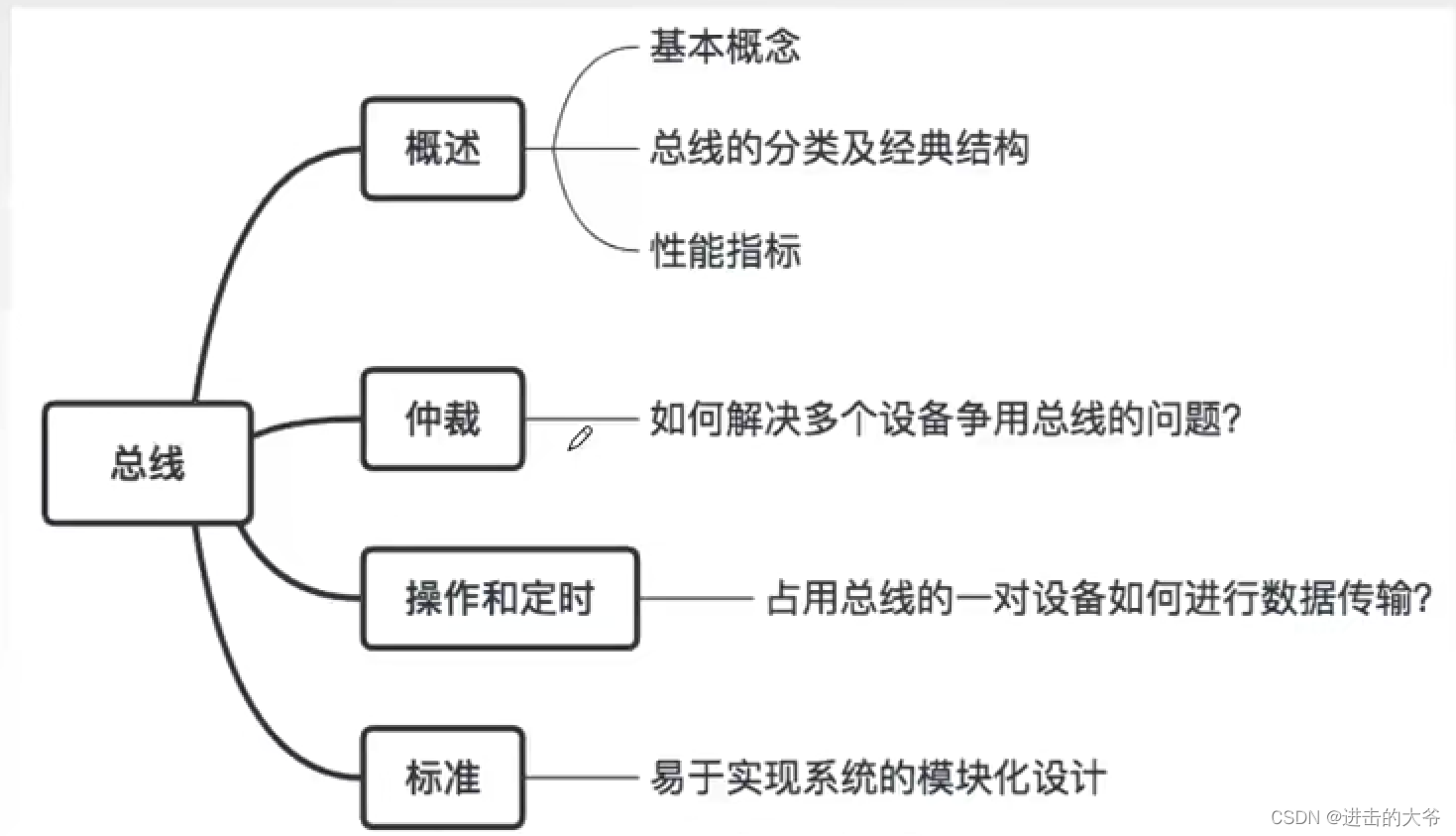

6.1 总线概述
计算机使用总线结构便于增减外设，同时减少信息传输线的条数

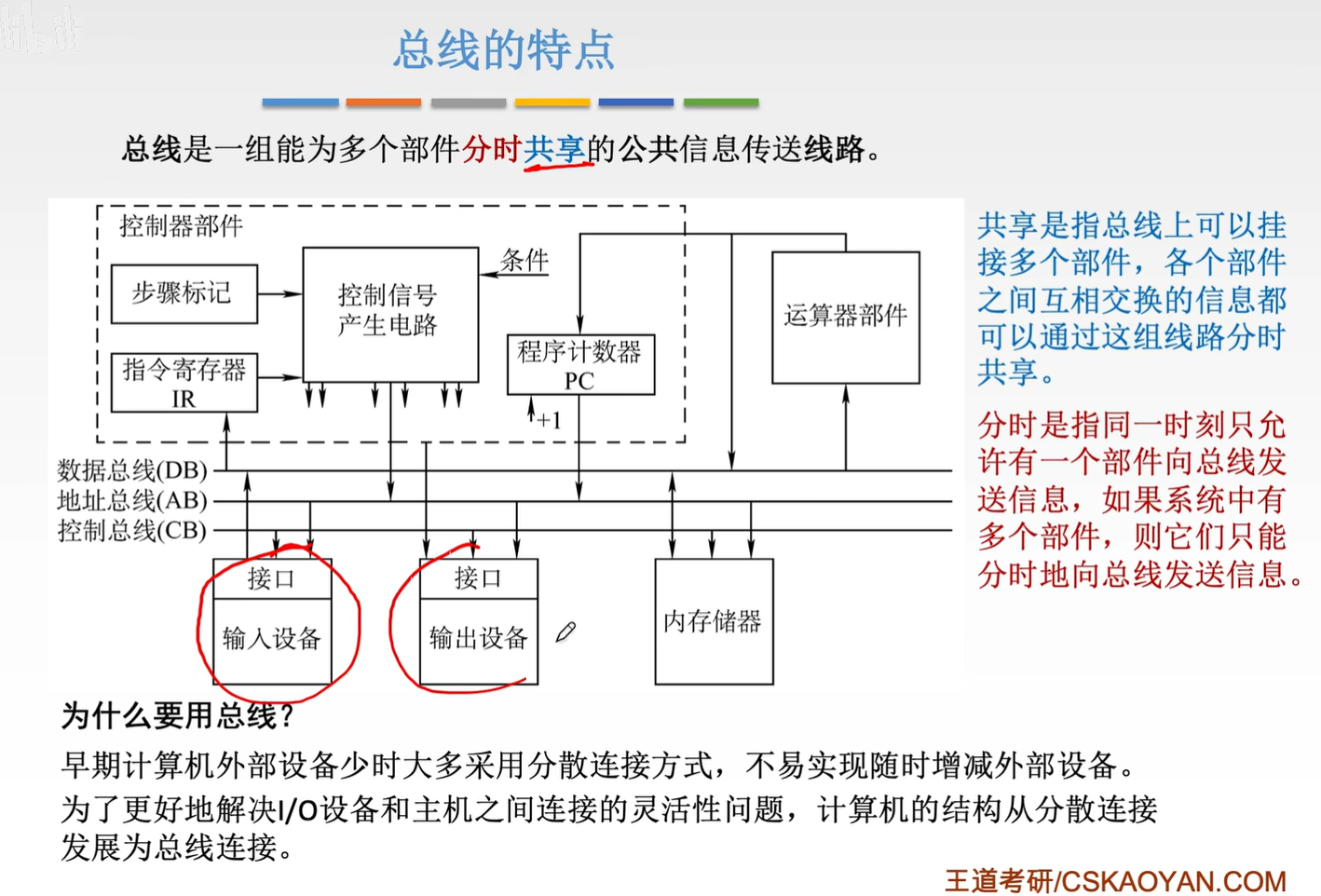

总线简图

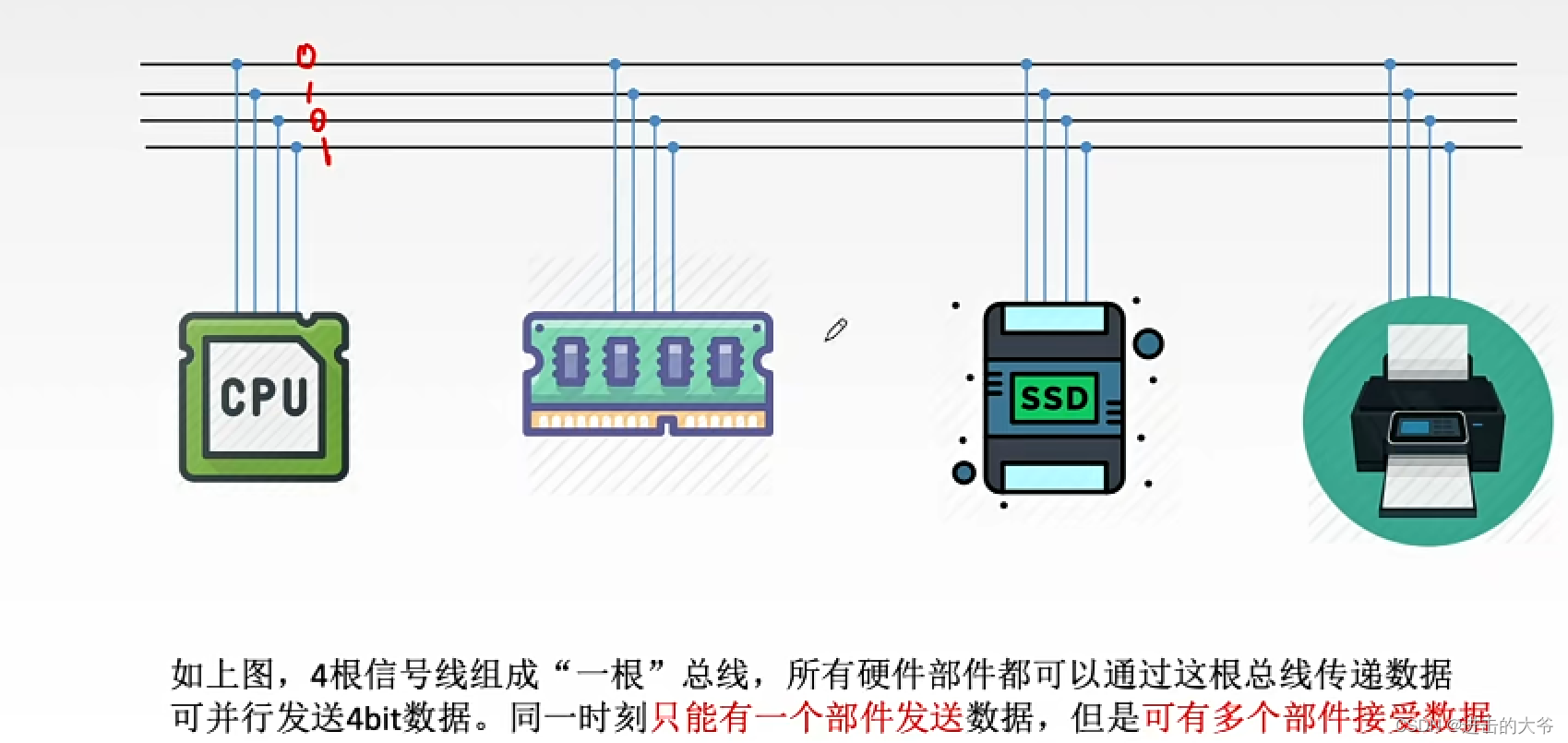

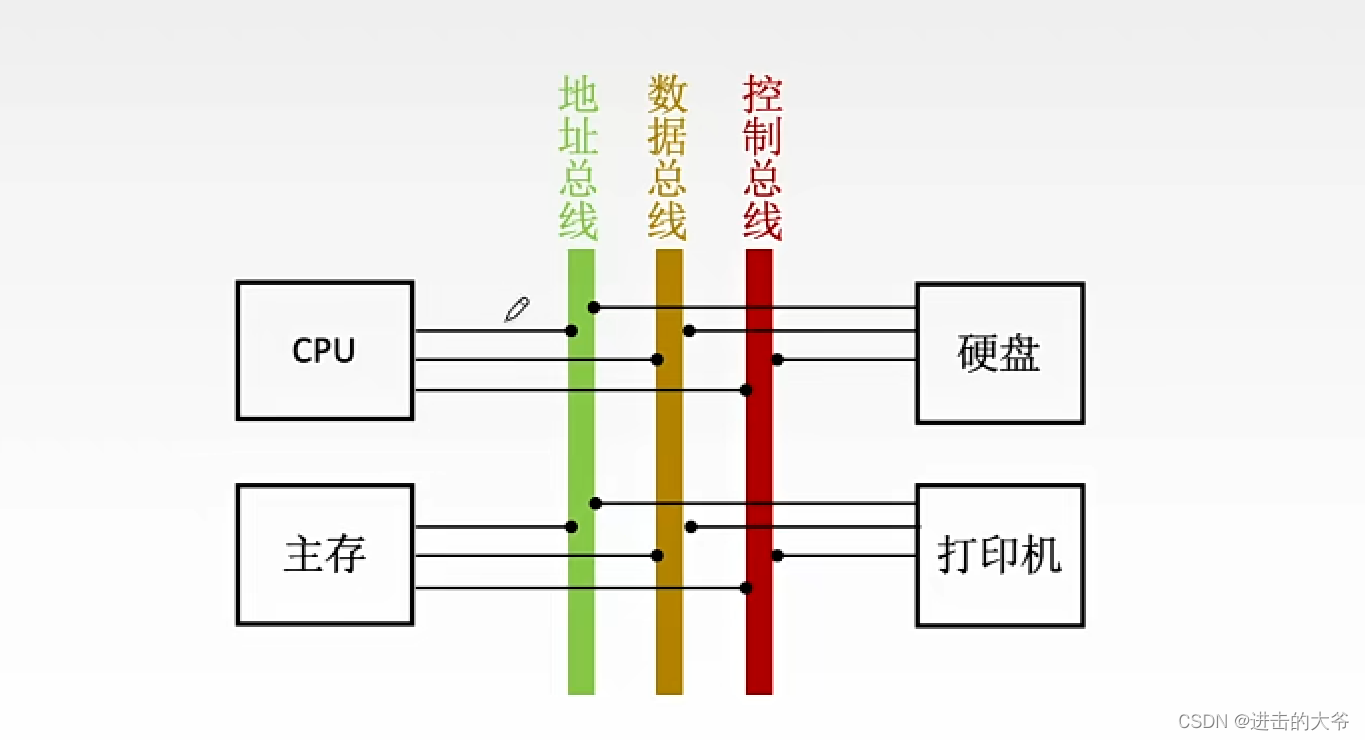

总线的物理实现

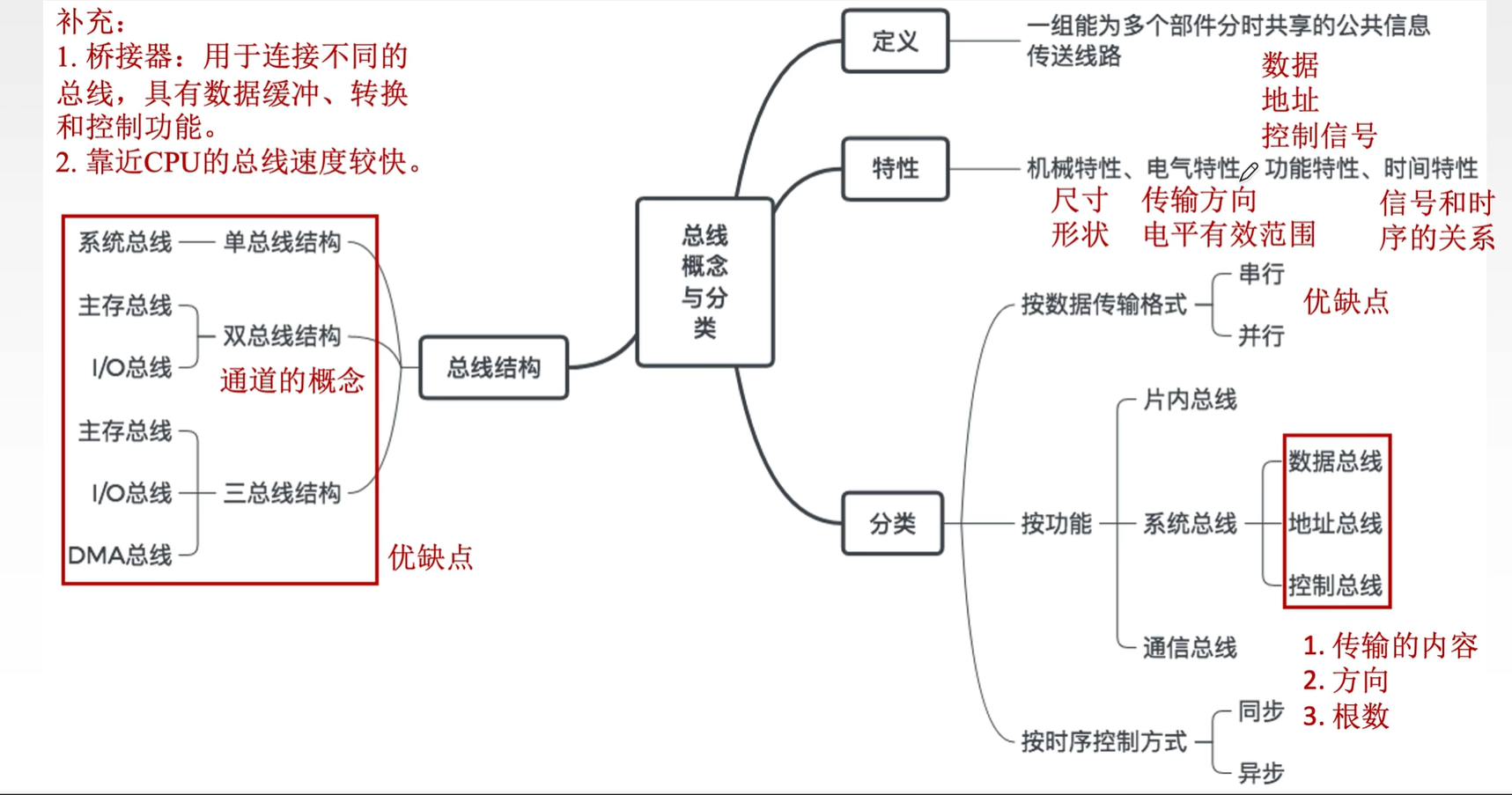

1. 总线概述
同一时刻只能有一个部件发送信息，但是各个部件可以同时从总线接收数据

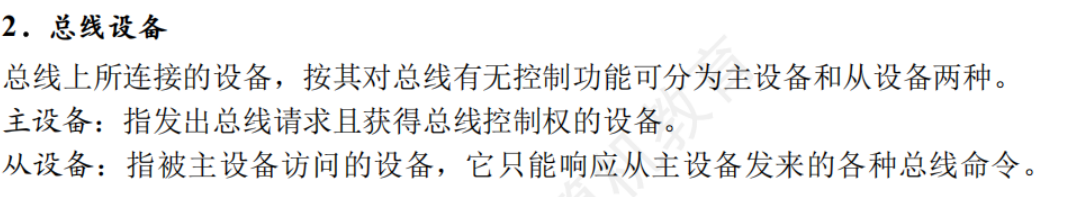

在总线上，同一时刻只能有一个主设备控制总线传输操作
总线的特性
1.机械特性:尺寸、形状、管脚数、排列顺序
2.电气特性:传输方向和有效的电平范围
3.功能特性:每根传输线的功能(地址、数据、控制）
4.时间特性:信号的时序关系

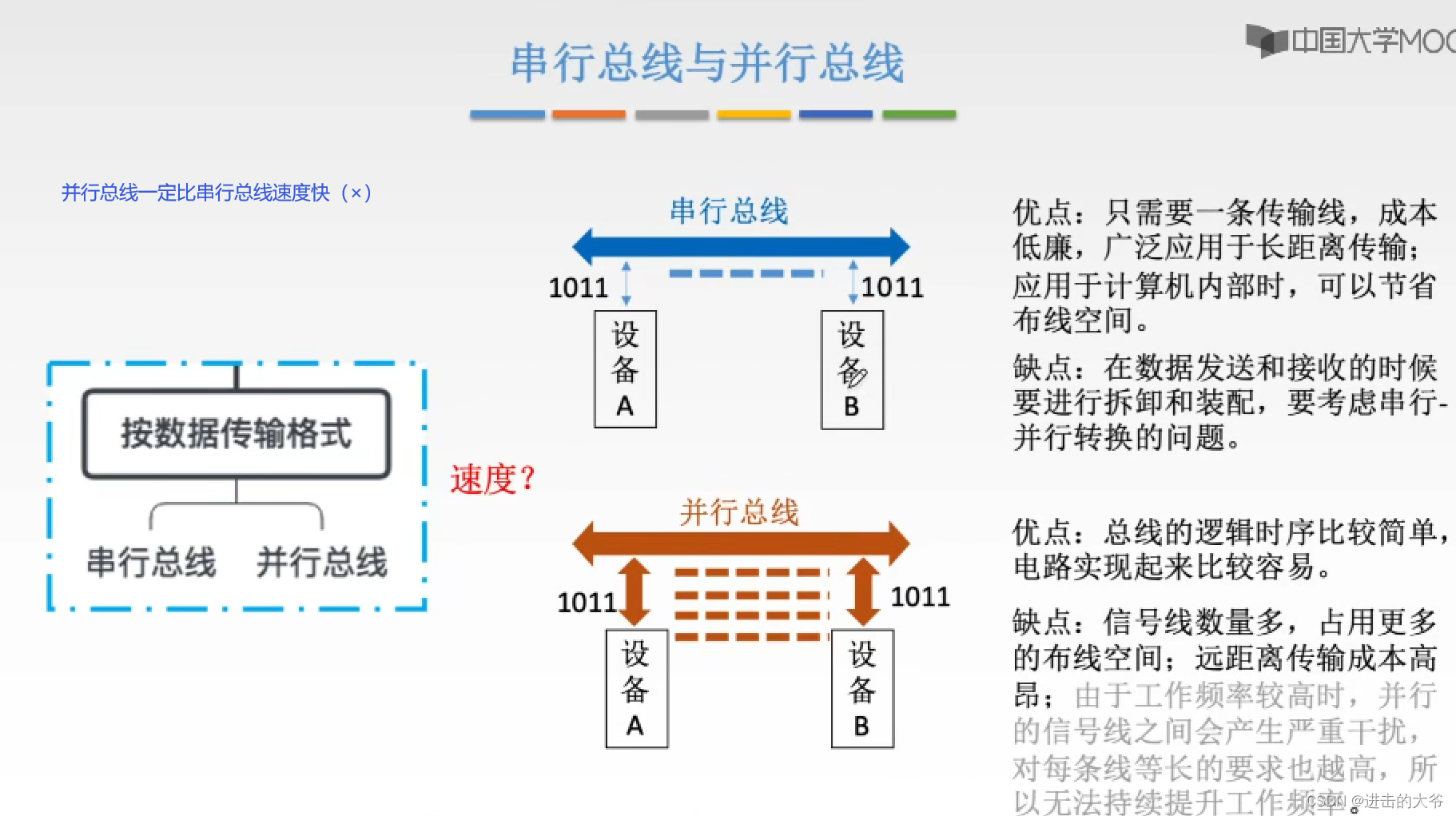

串行总线抗干扰能力比较强。

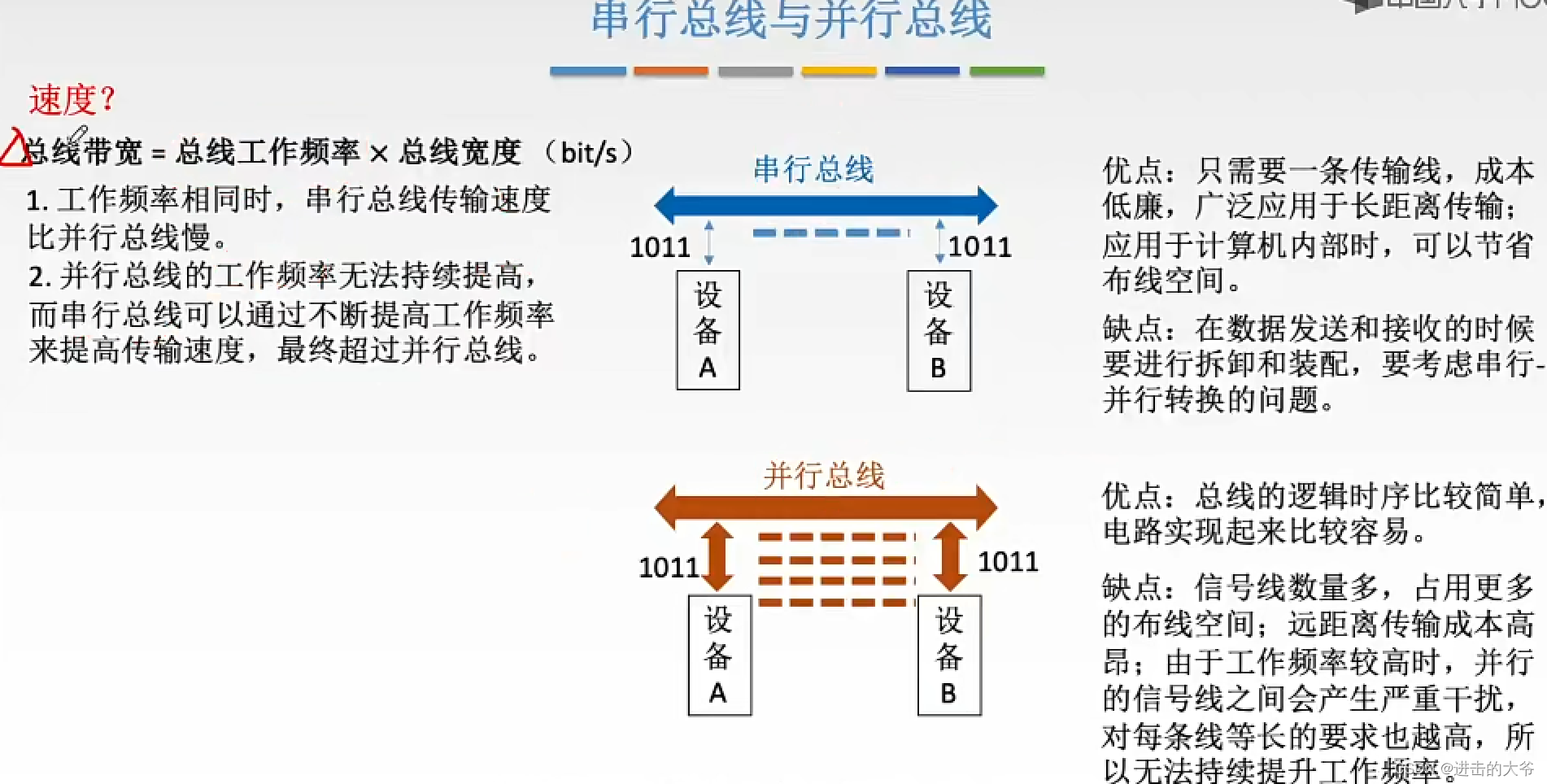

并行总线与串行总线并不一定谁就比谁快，并行总线工作频率高的时候会有严重干扰，所以频率不能太高
而串行总线虽然不行一次传很多个但是频率可以很高

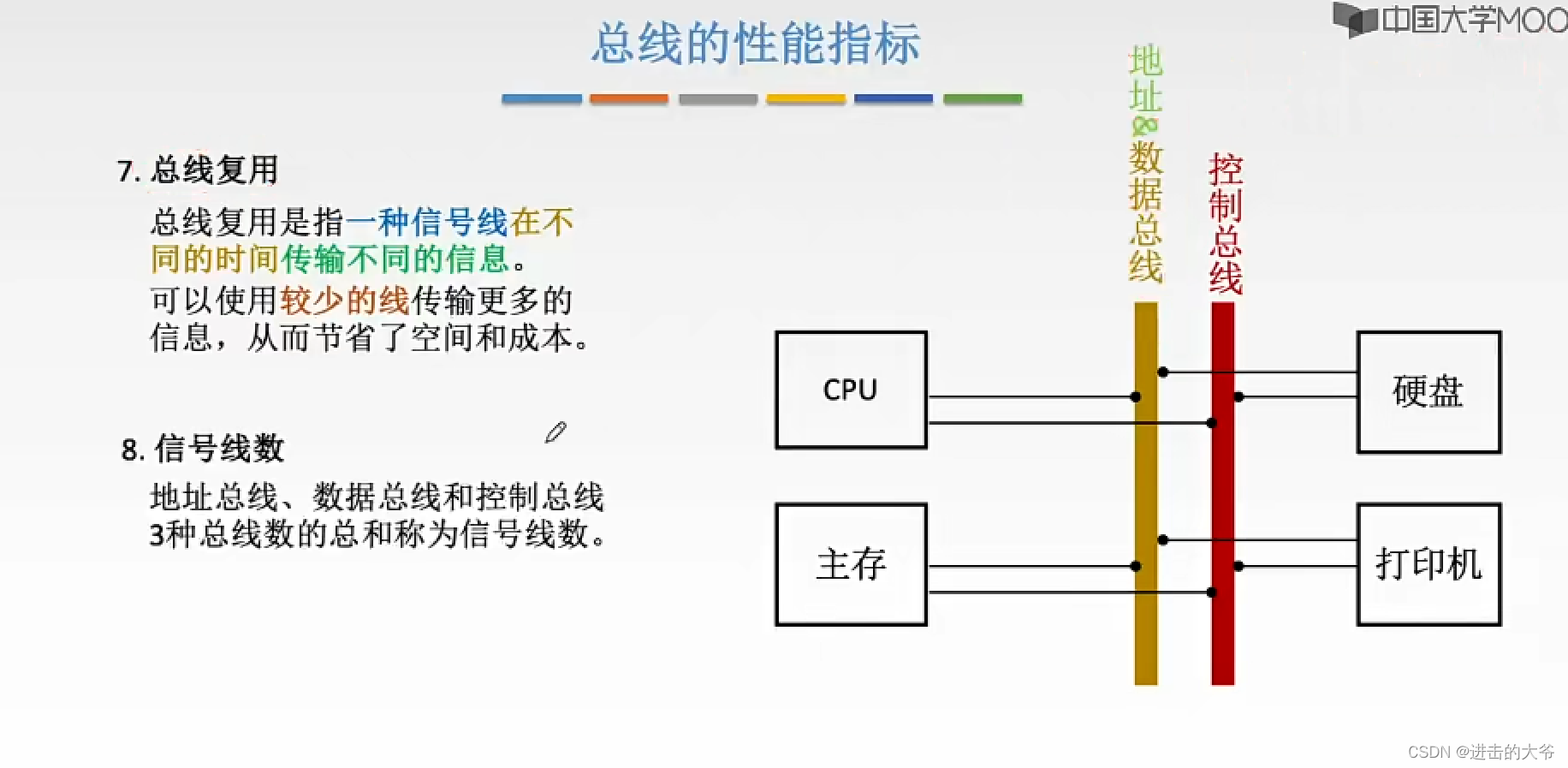

不同信号在同一条信号线上分时传输的方式称为总线复用方式

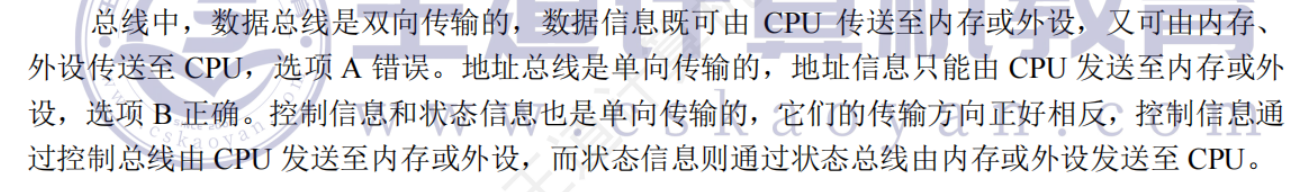

主存通过总线的类型来识别信息是地址还是数据

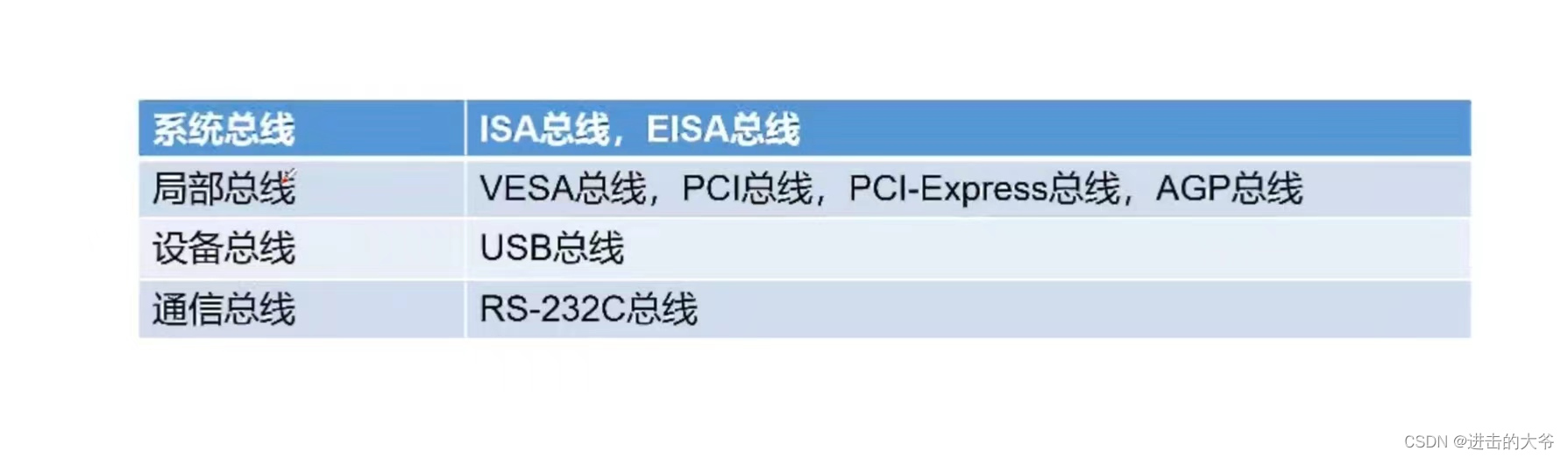

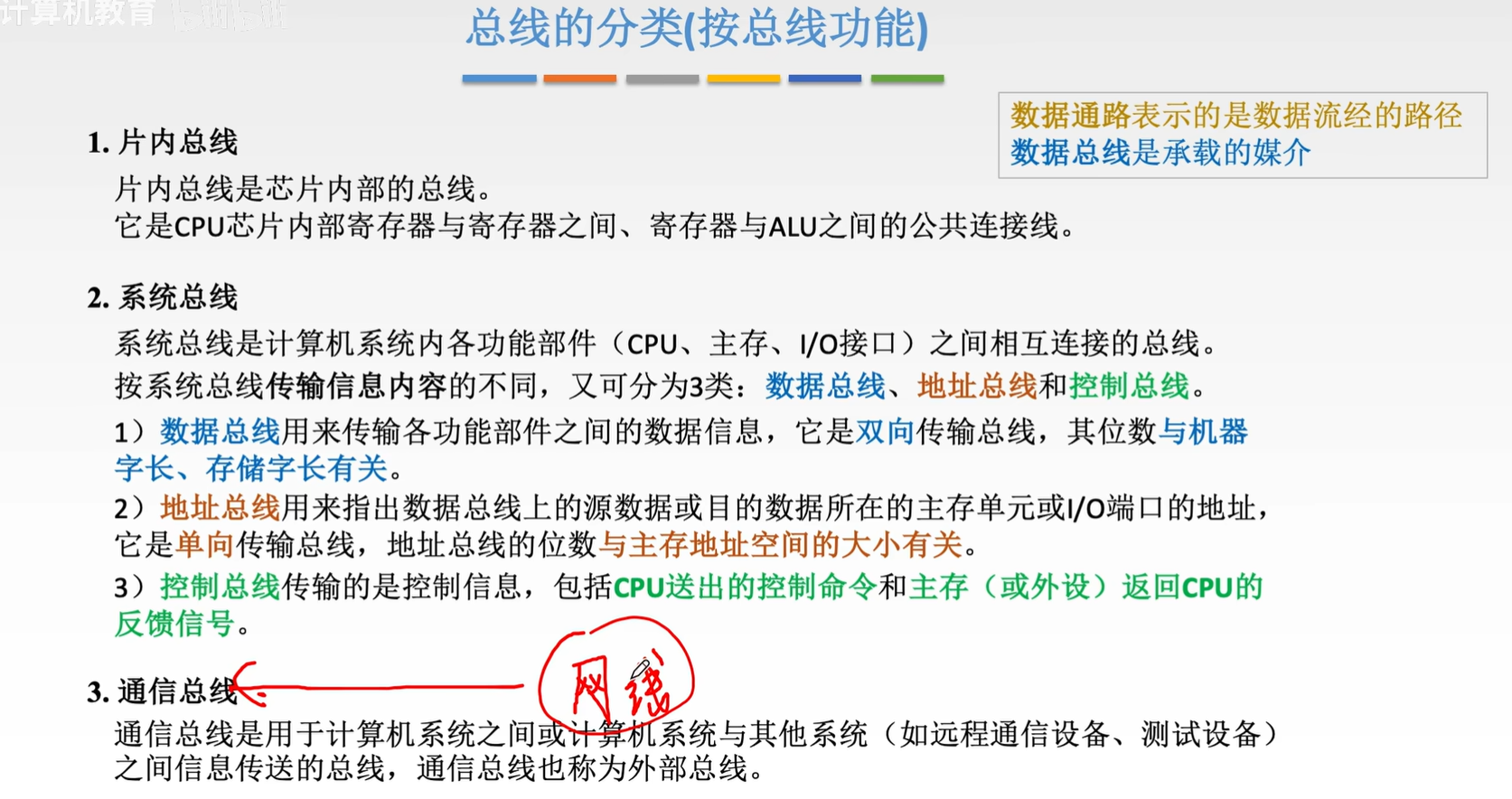

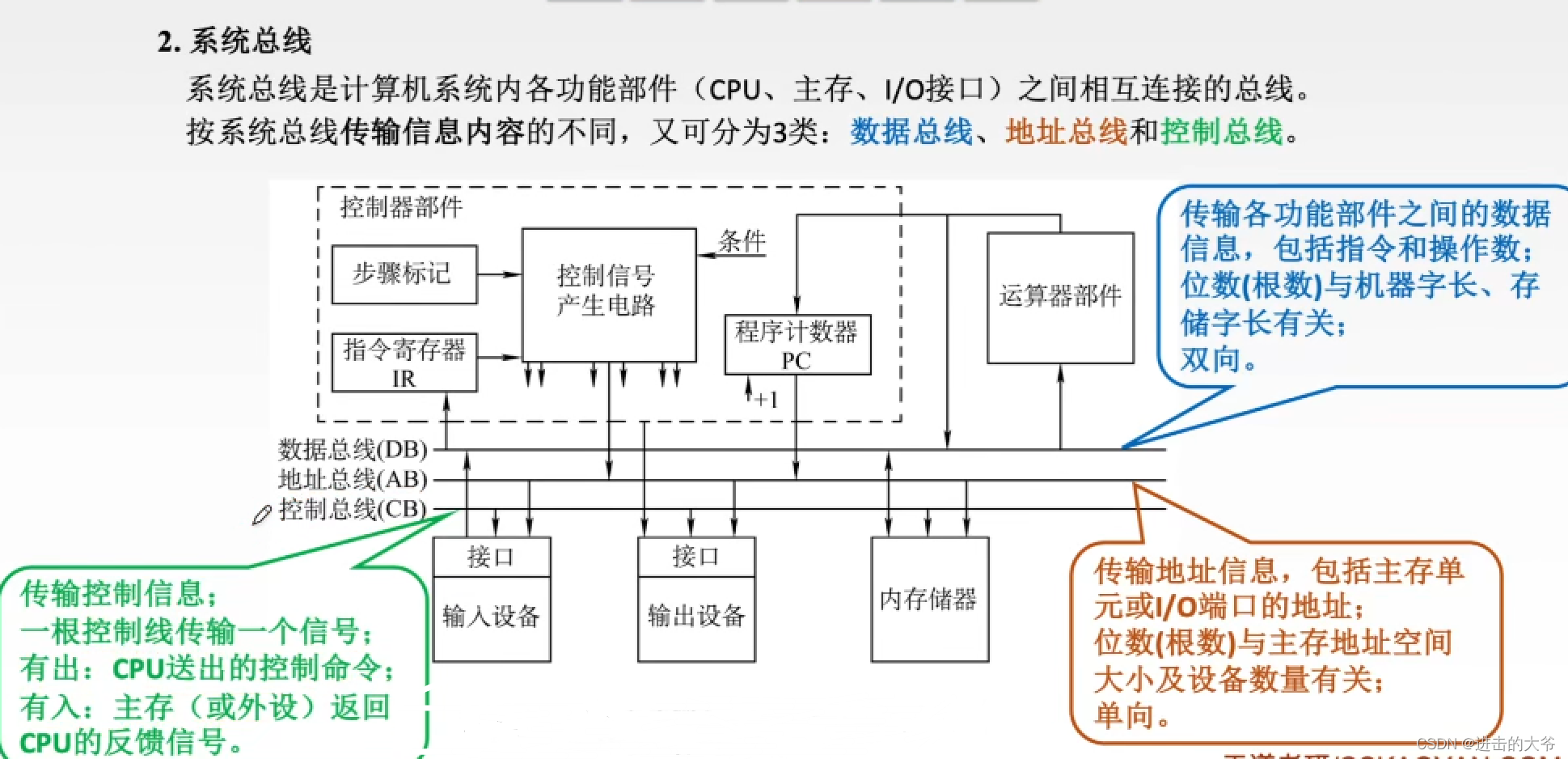

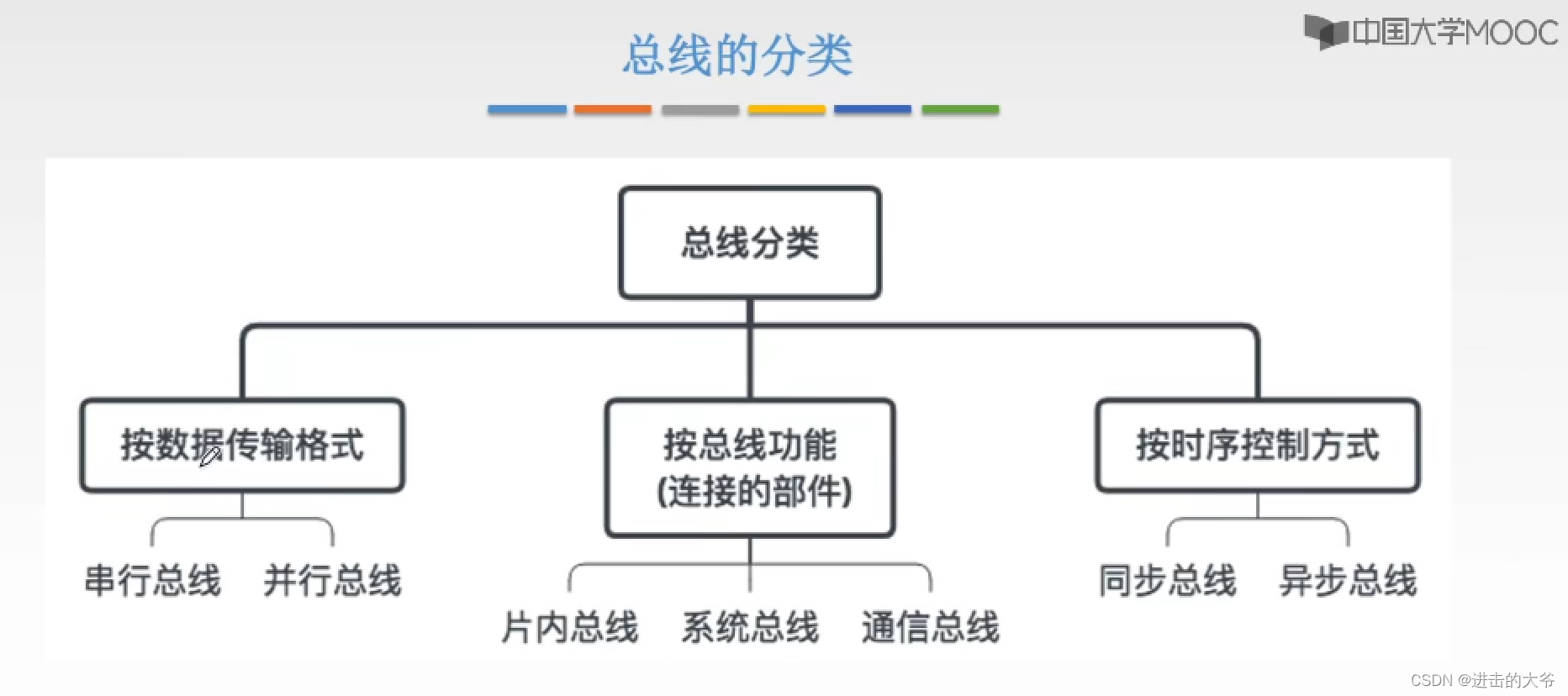

总线的分类（按总线功能)

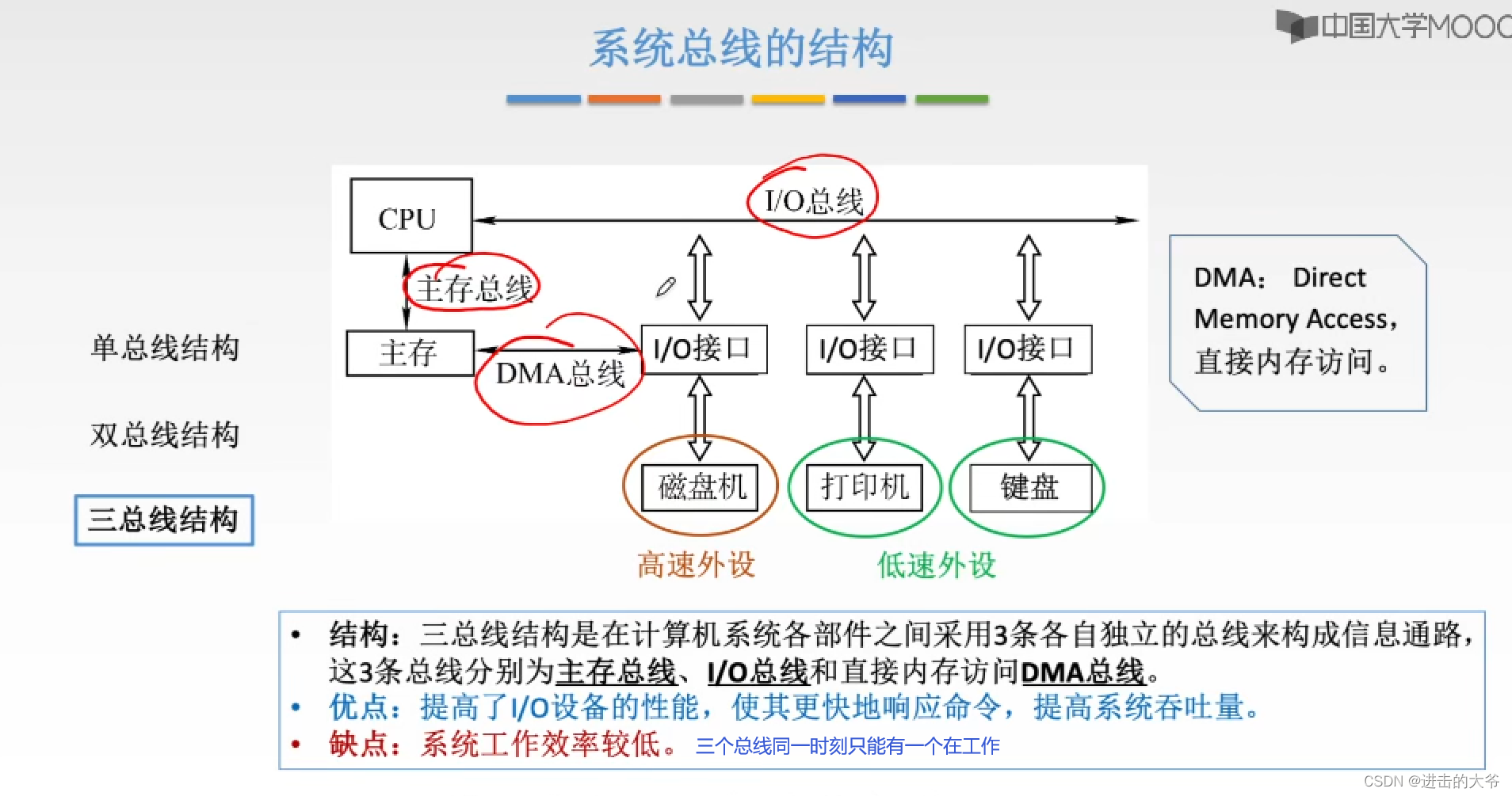

效率低是因为三个总线同一时刻只能有一个在工作
桥接器还会负责串并行转换、总线仲裁

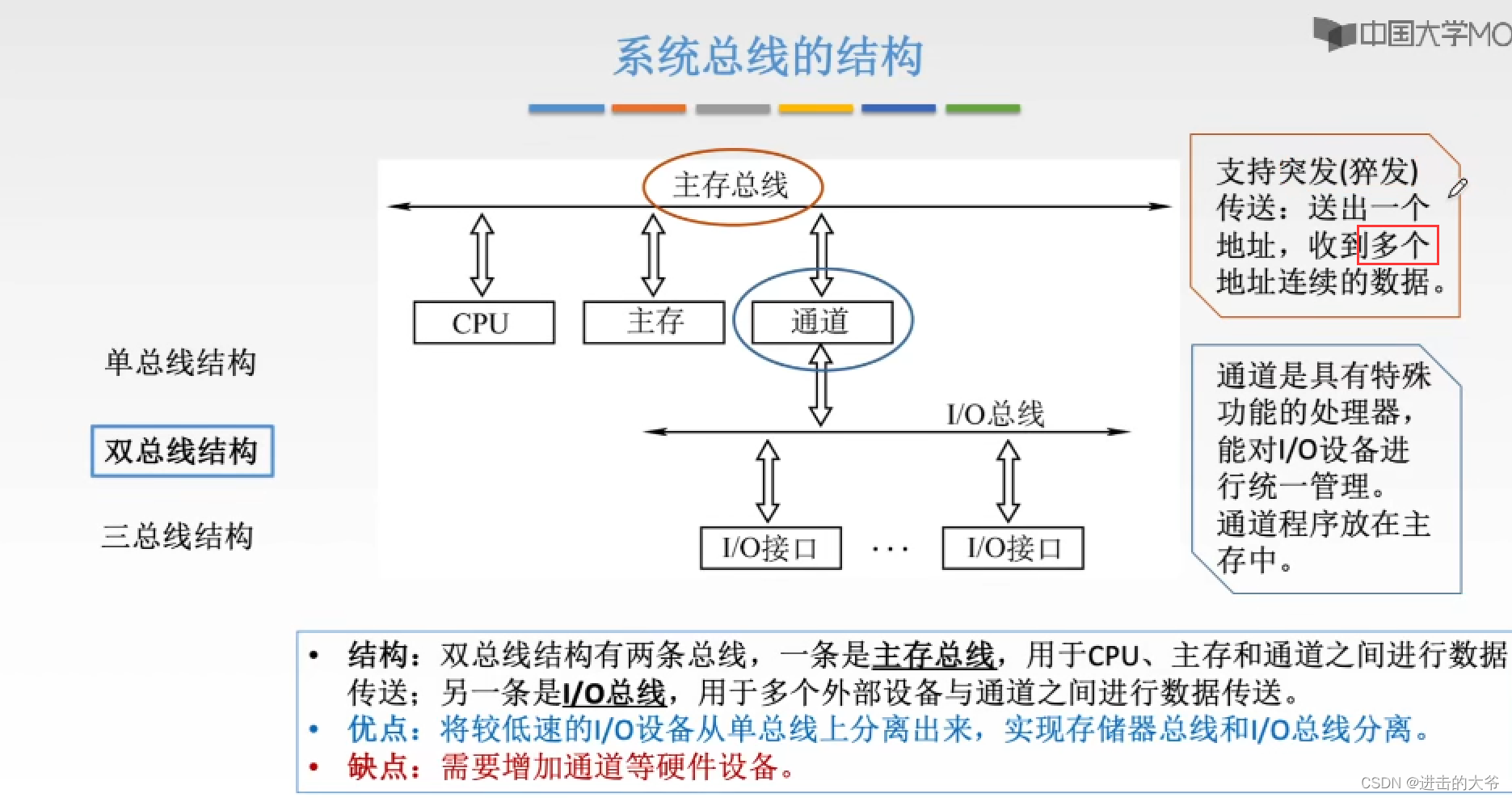

多总线结构中，总线之间须通过桥接器相连

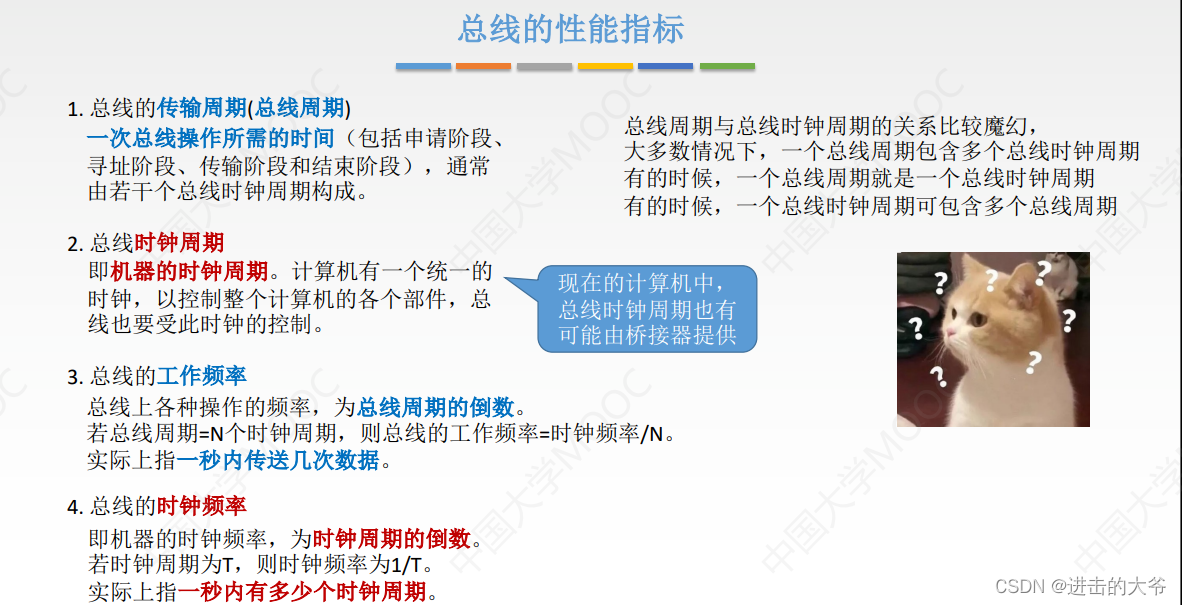

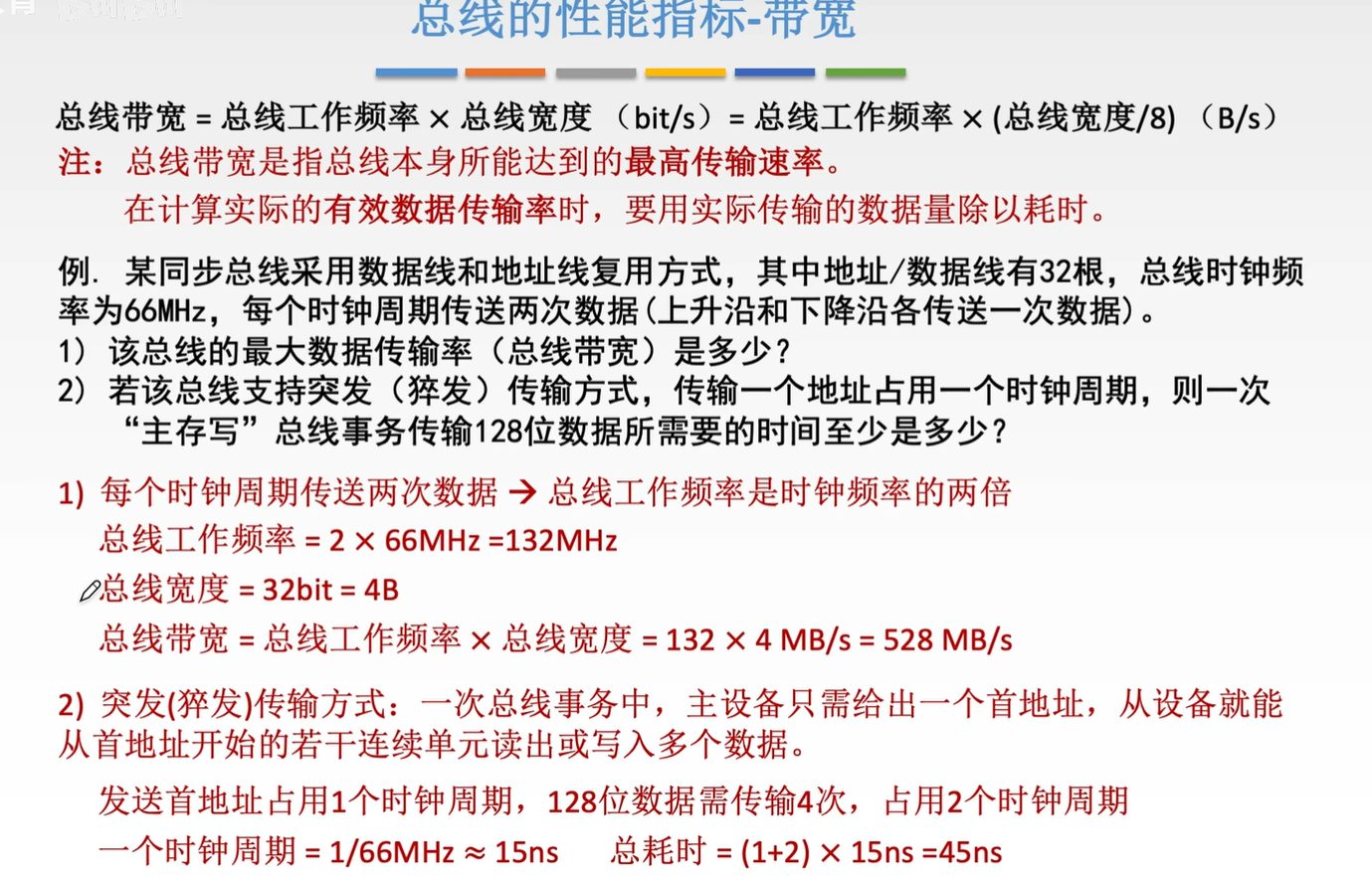

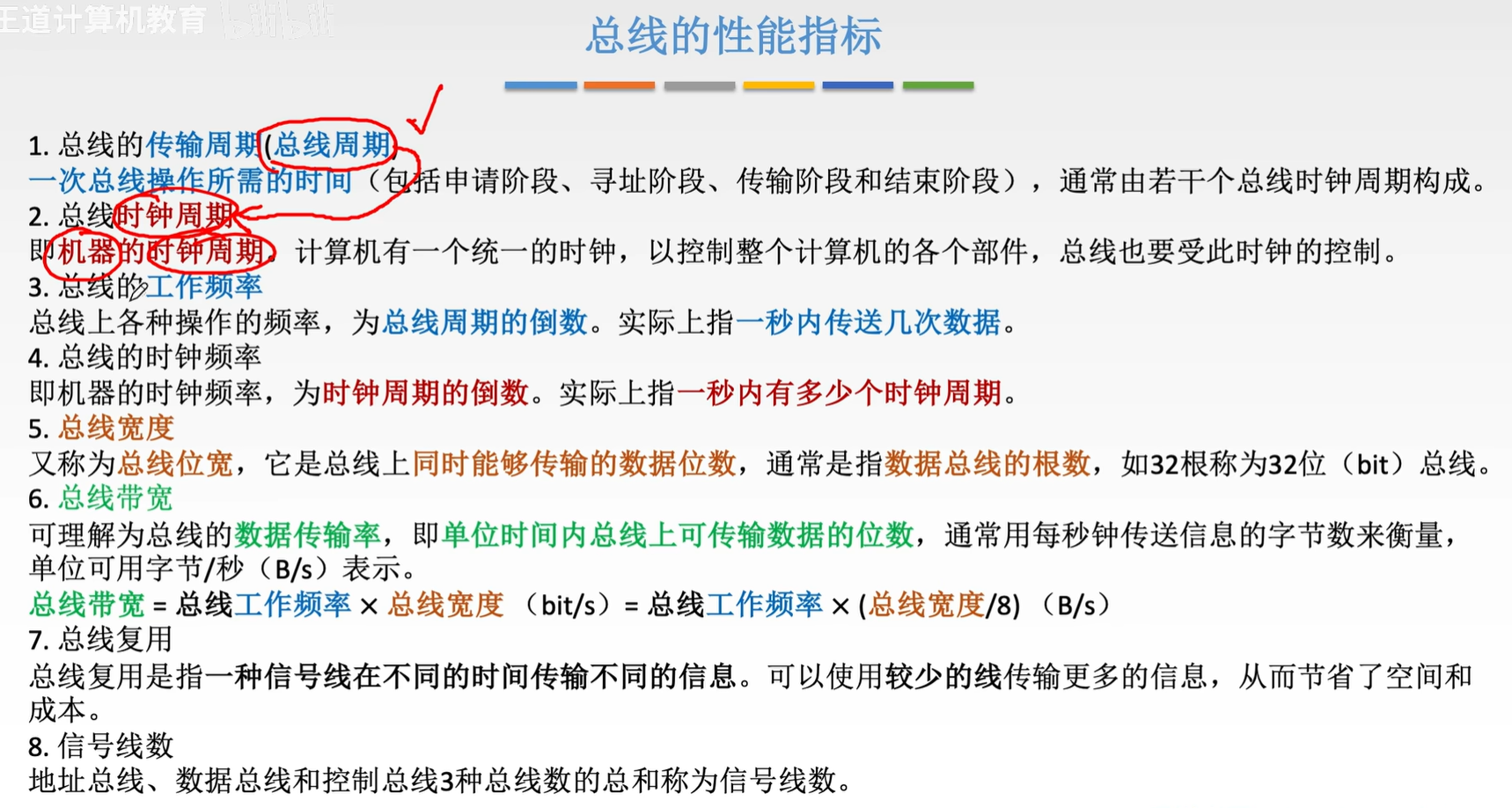

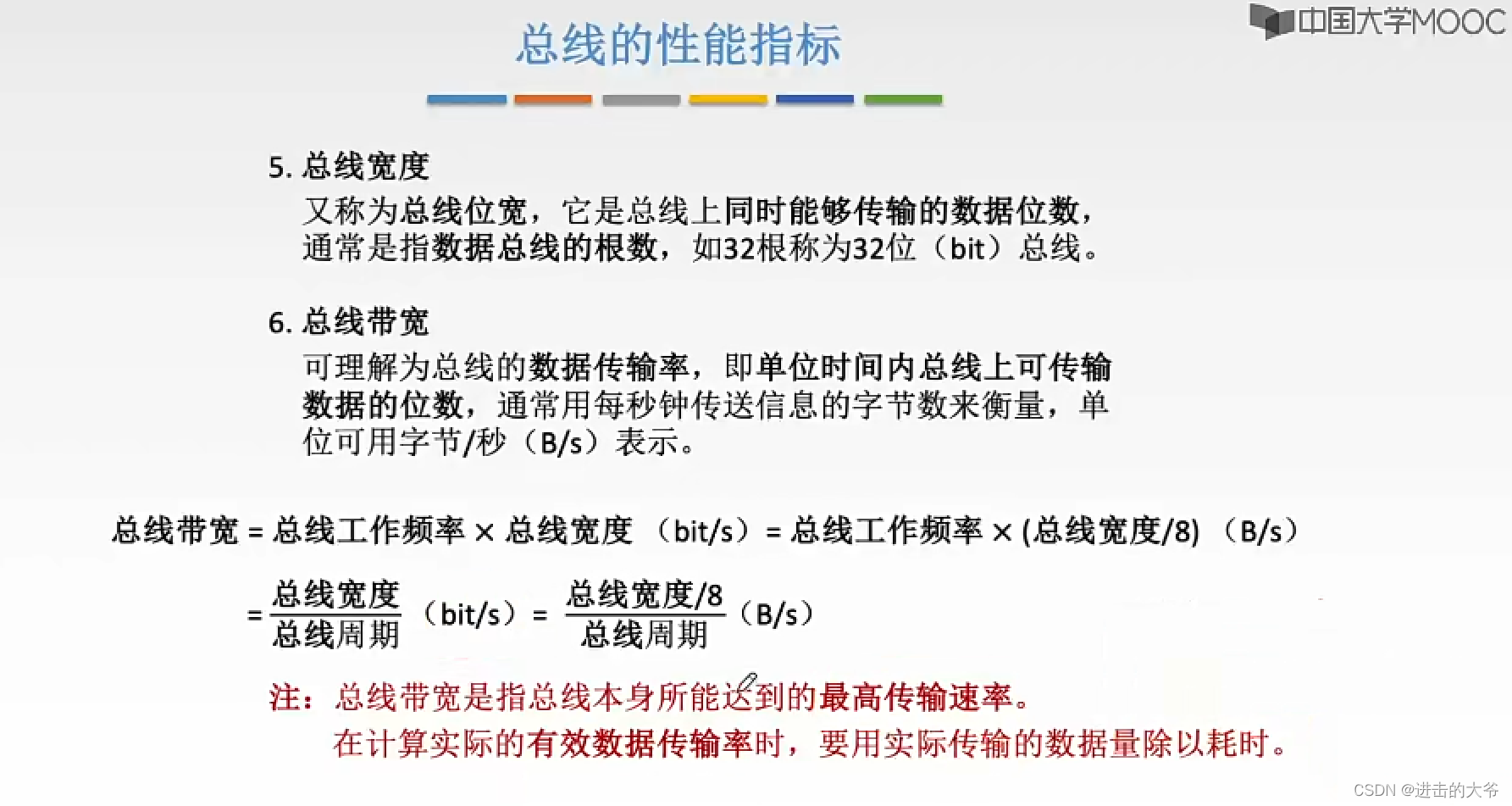

2. 总线的性能指标

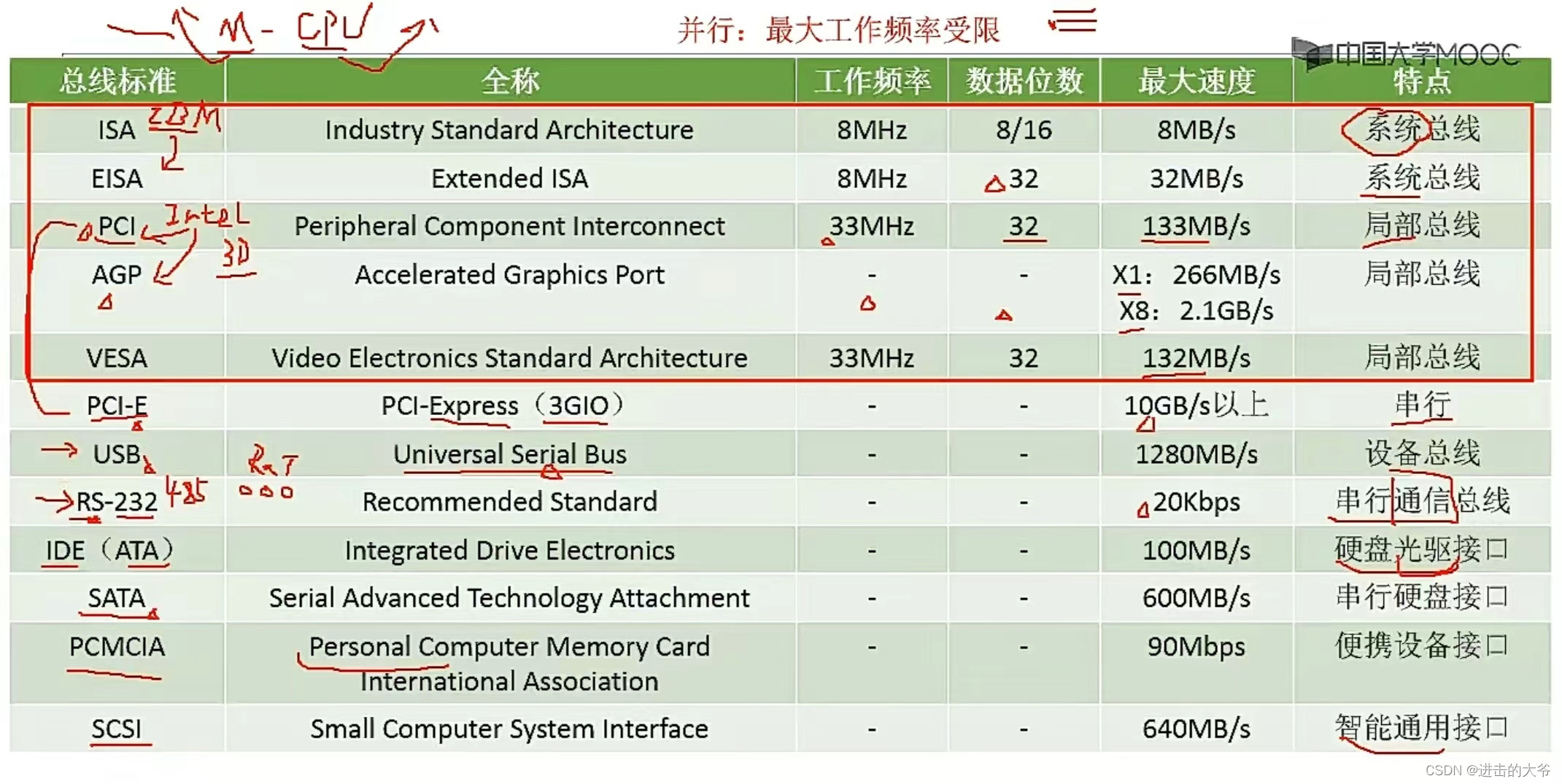

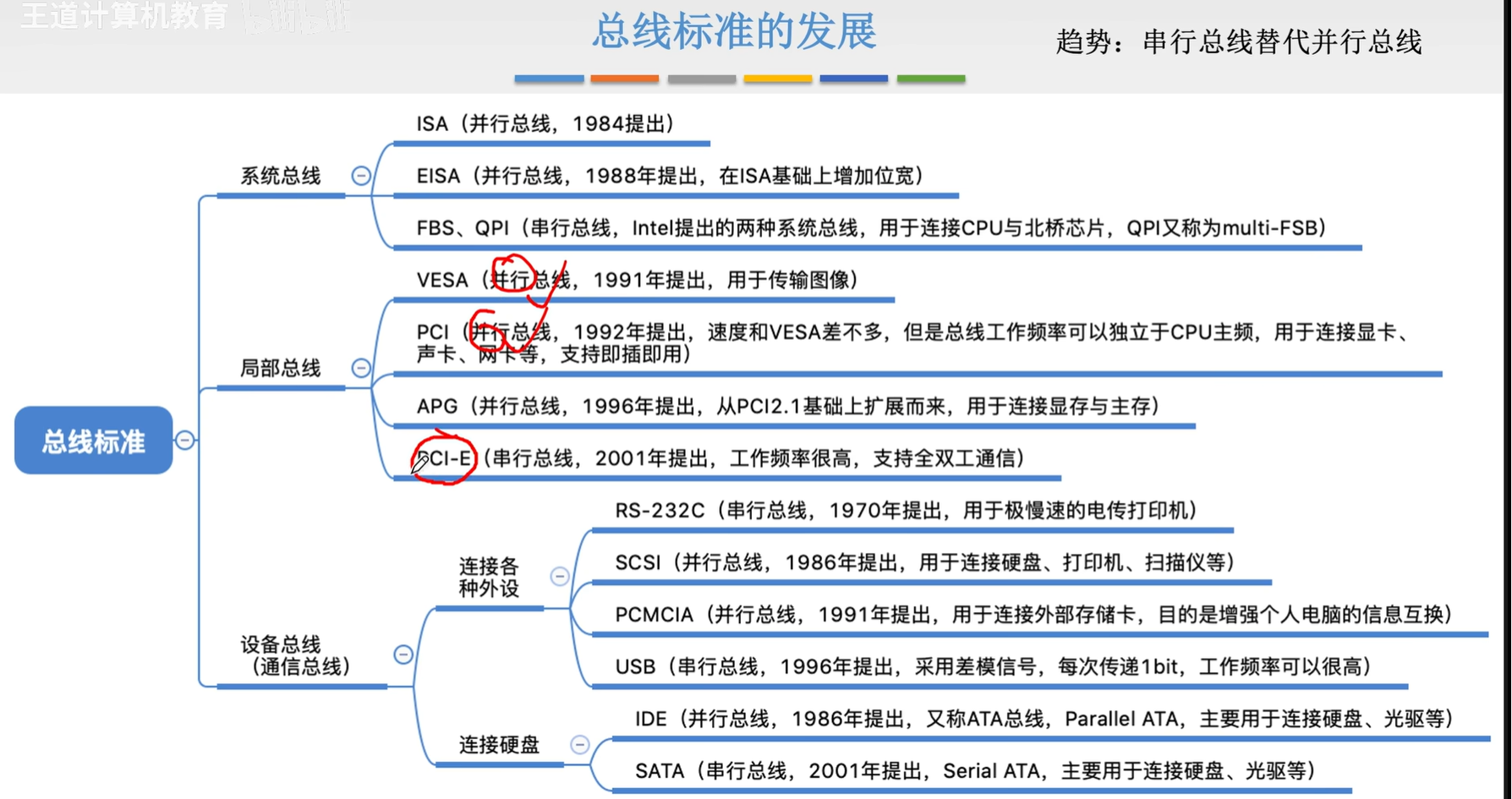

总线标准

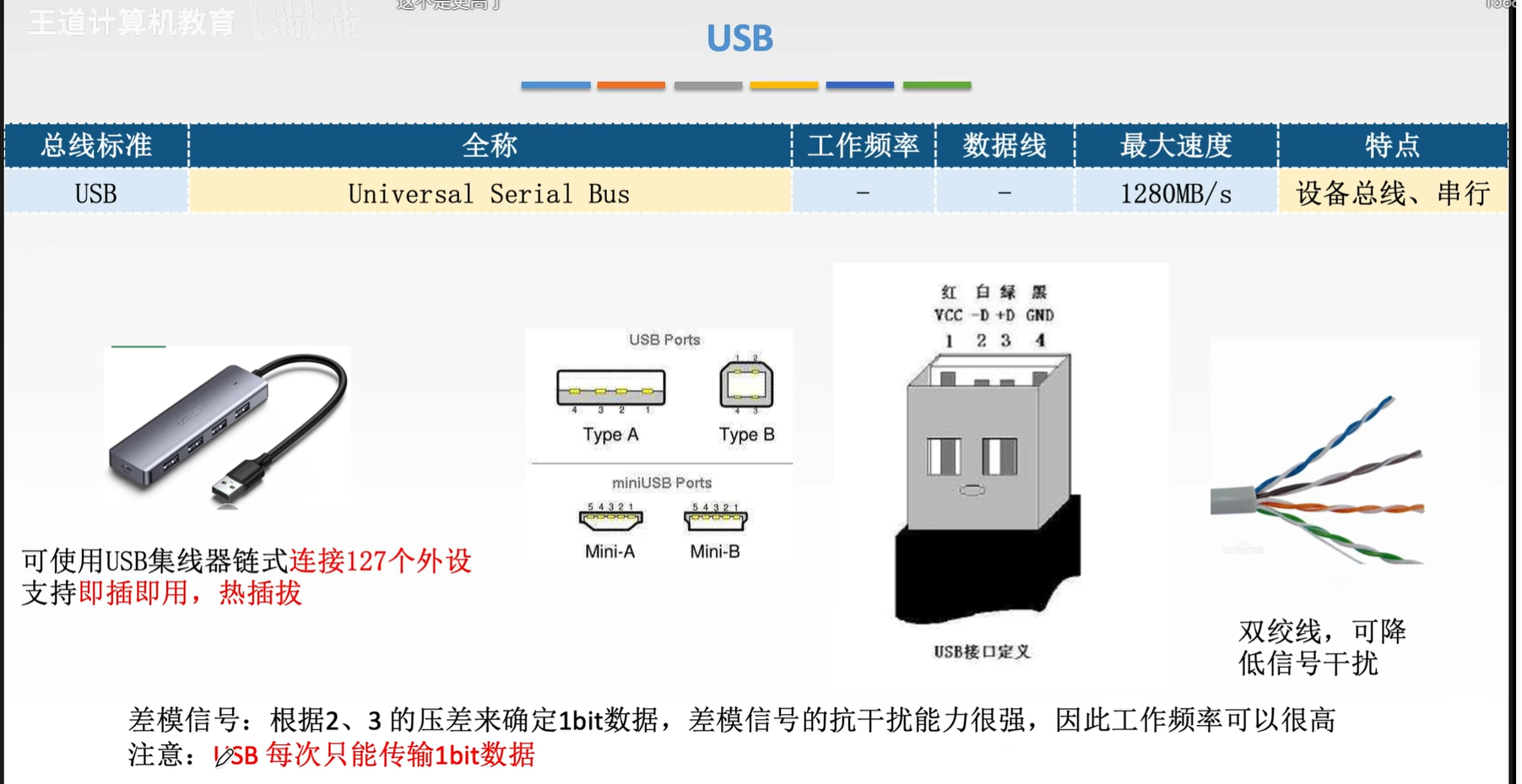

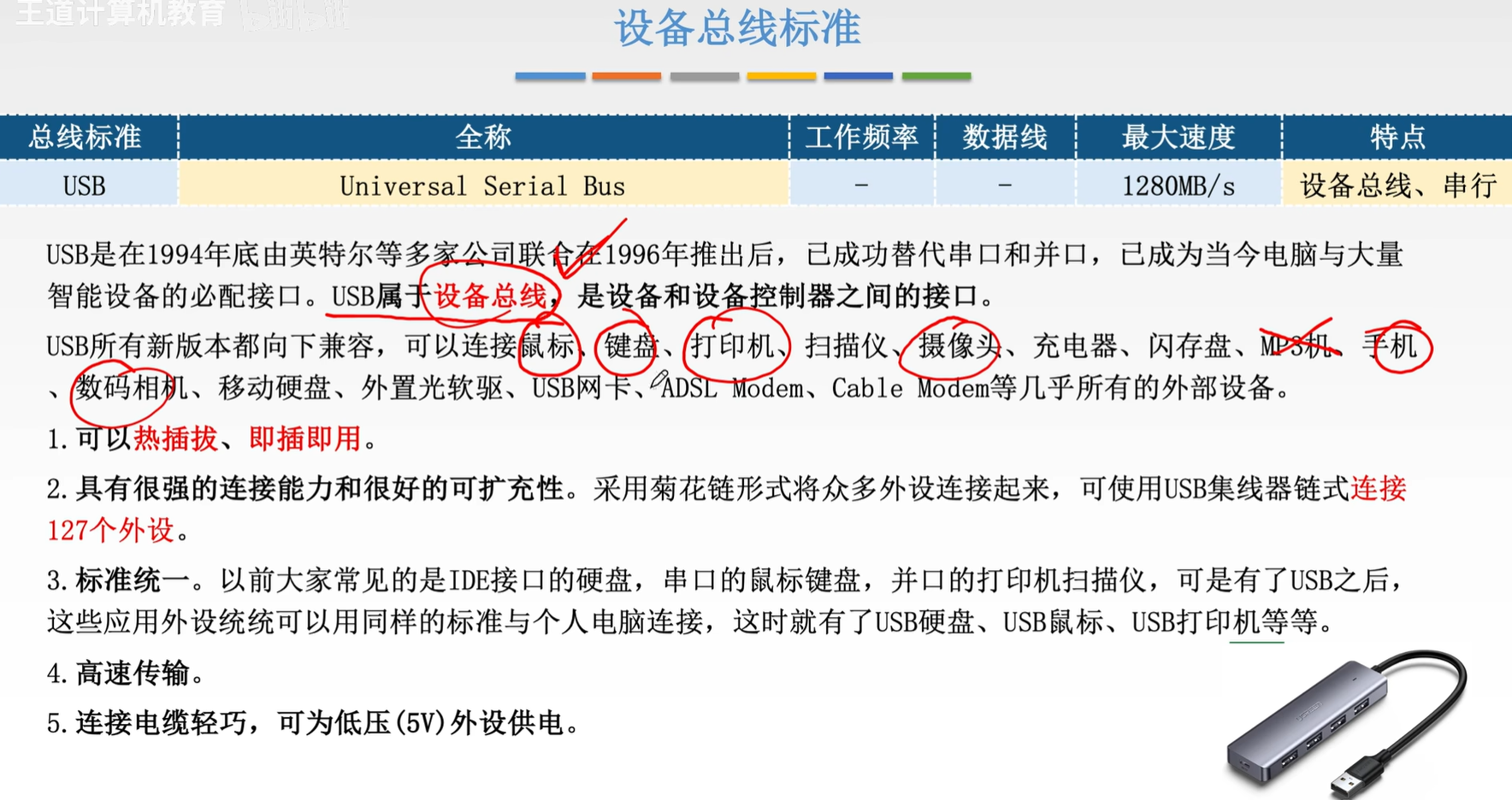

USB总线：
即插即用、热拔插（带电拔插）、菊花链形式连接众多外设
可扩充性好，一个USB控制器可连接127个外部USB设备
可以为低电压设备供电（5V)
高速传输，最新标准可达1280MB/s

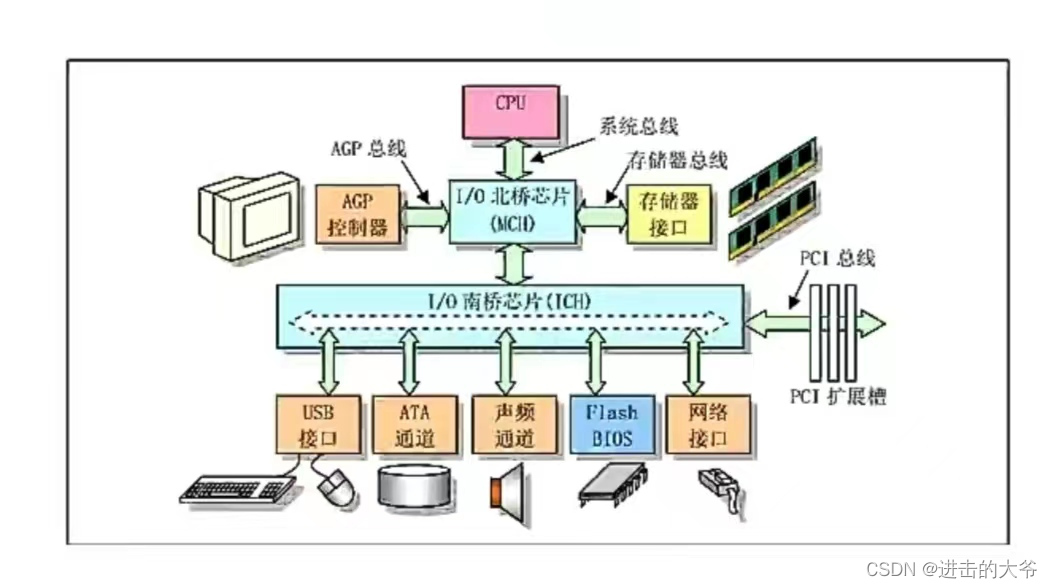

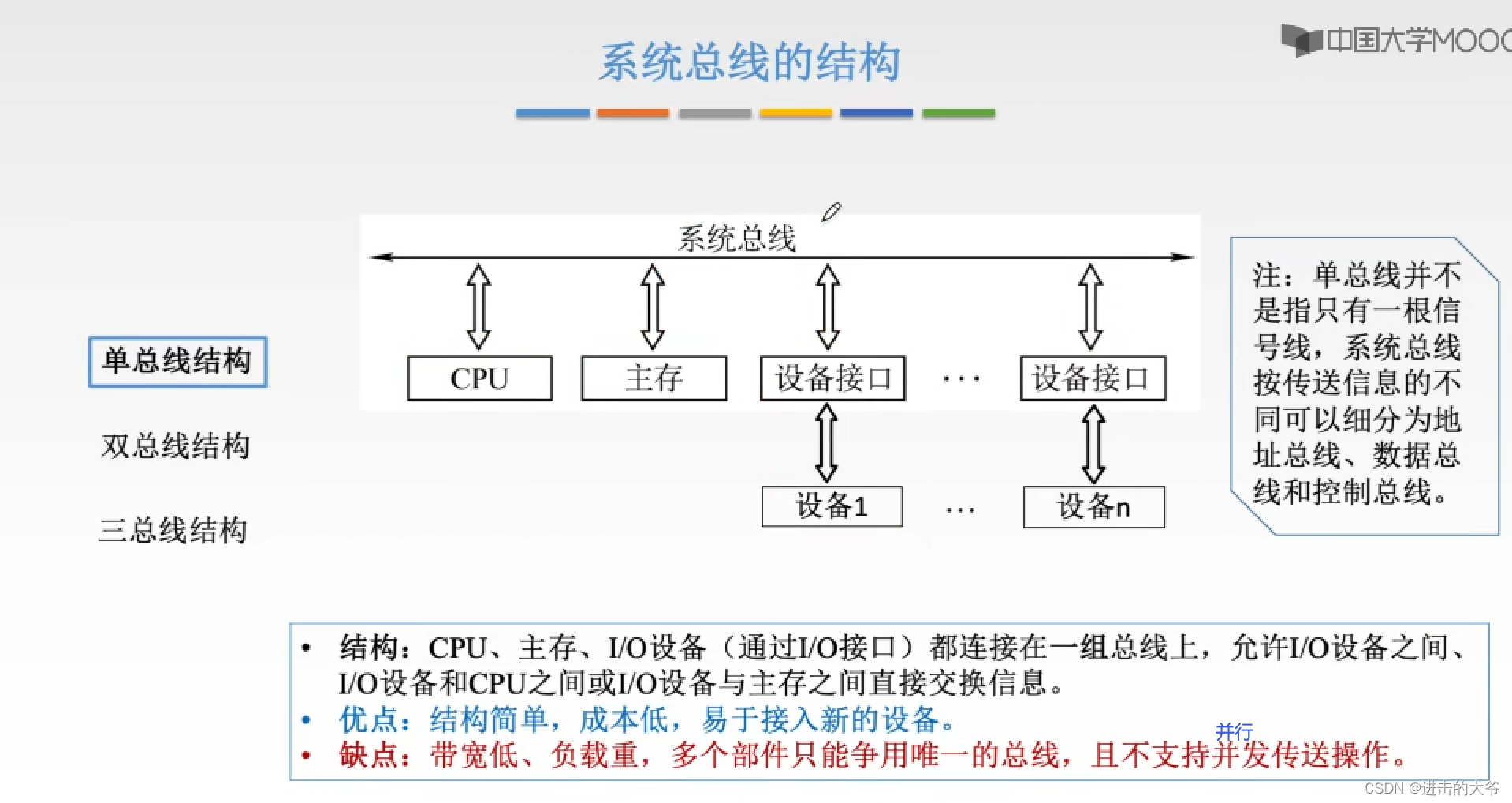

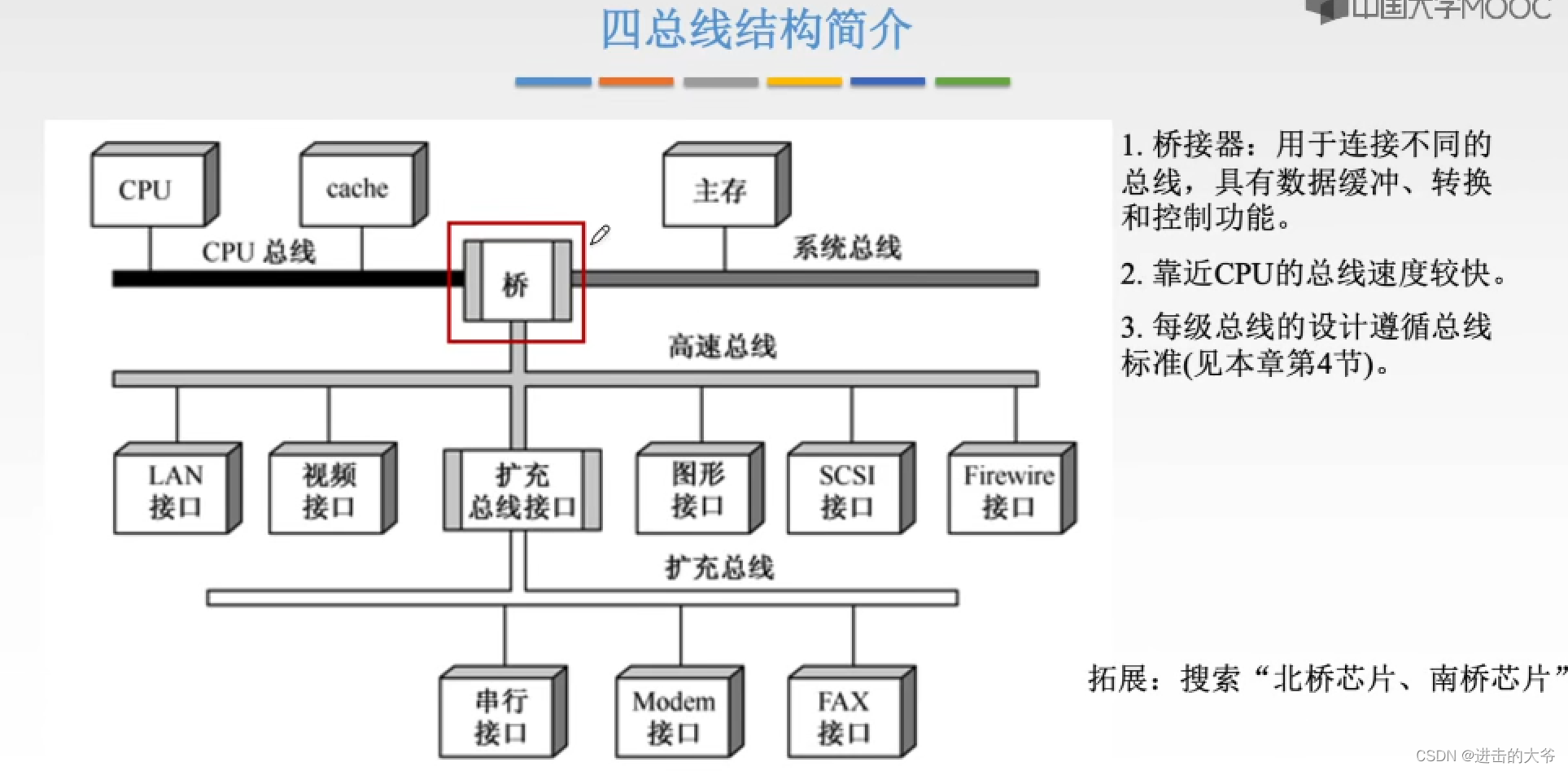

多总线结构：

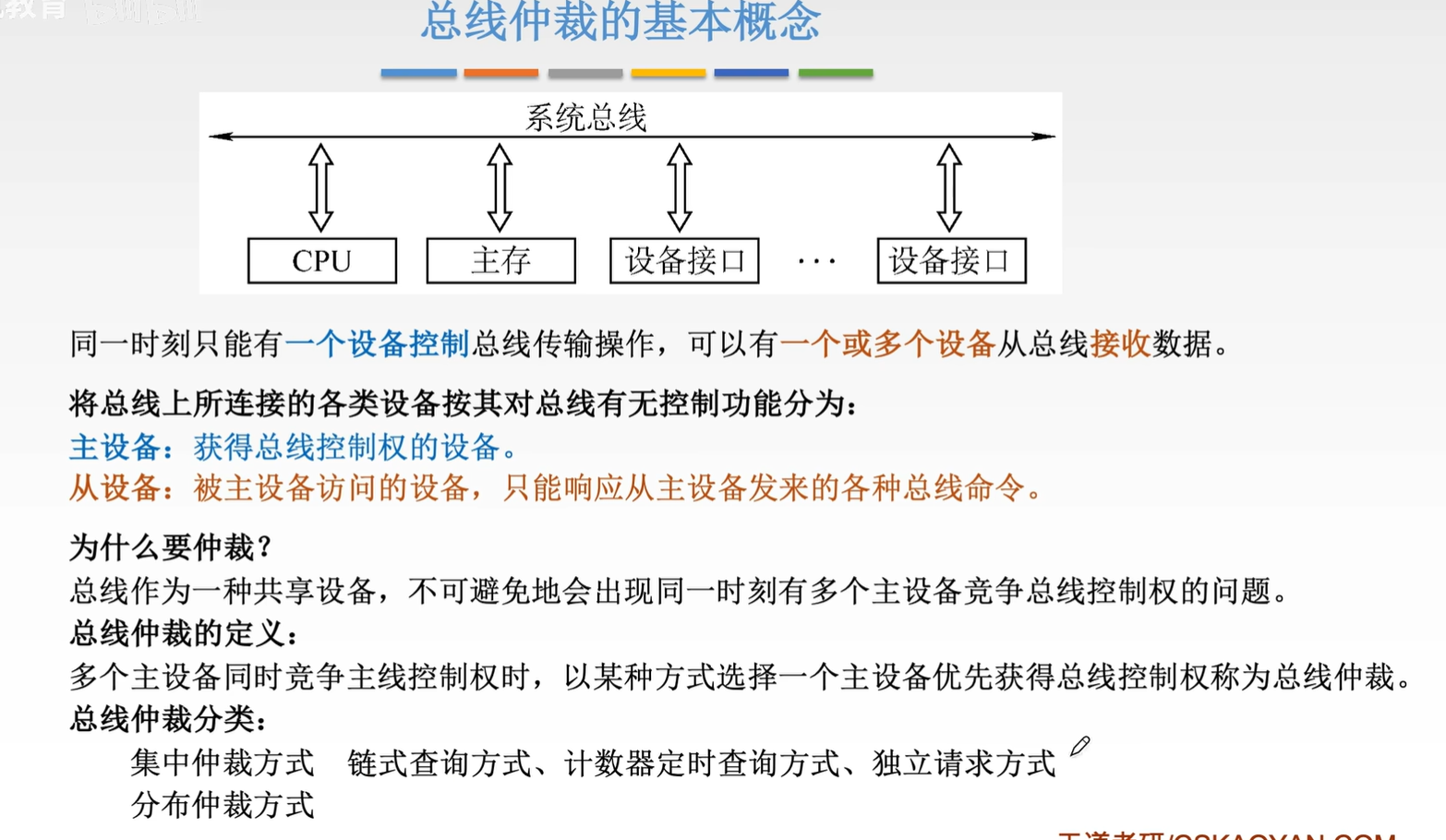

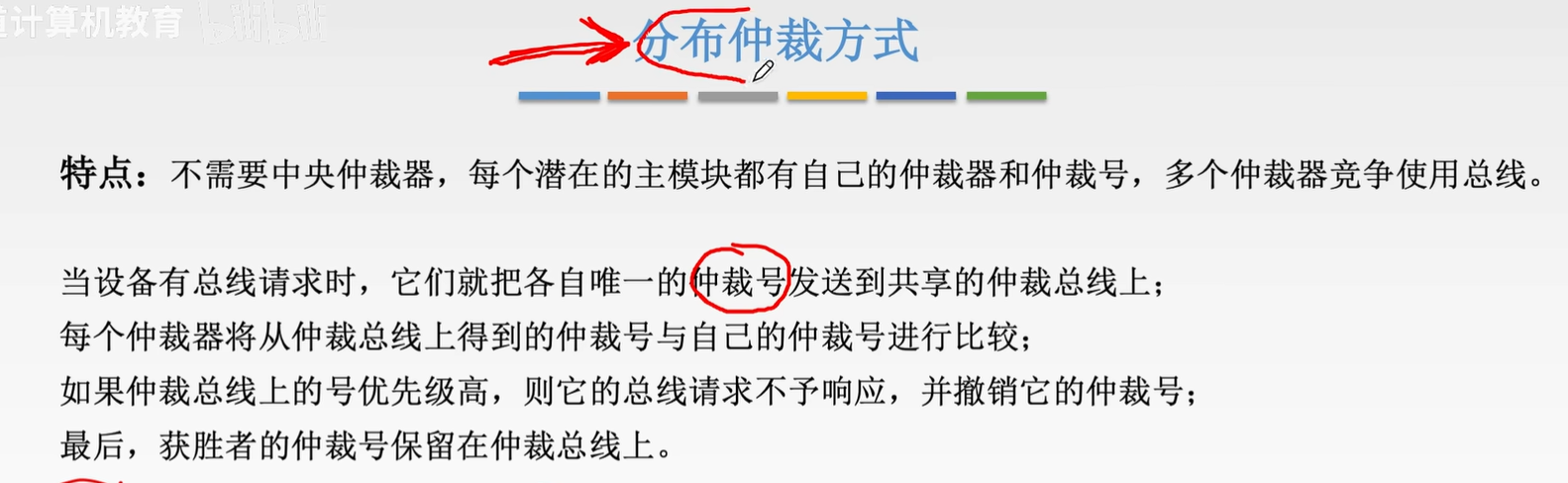

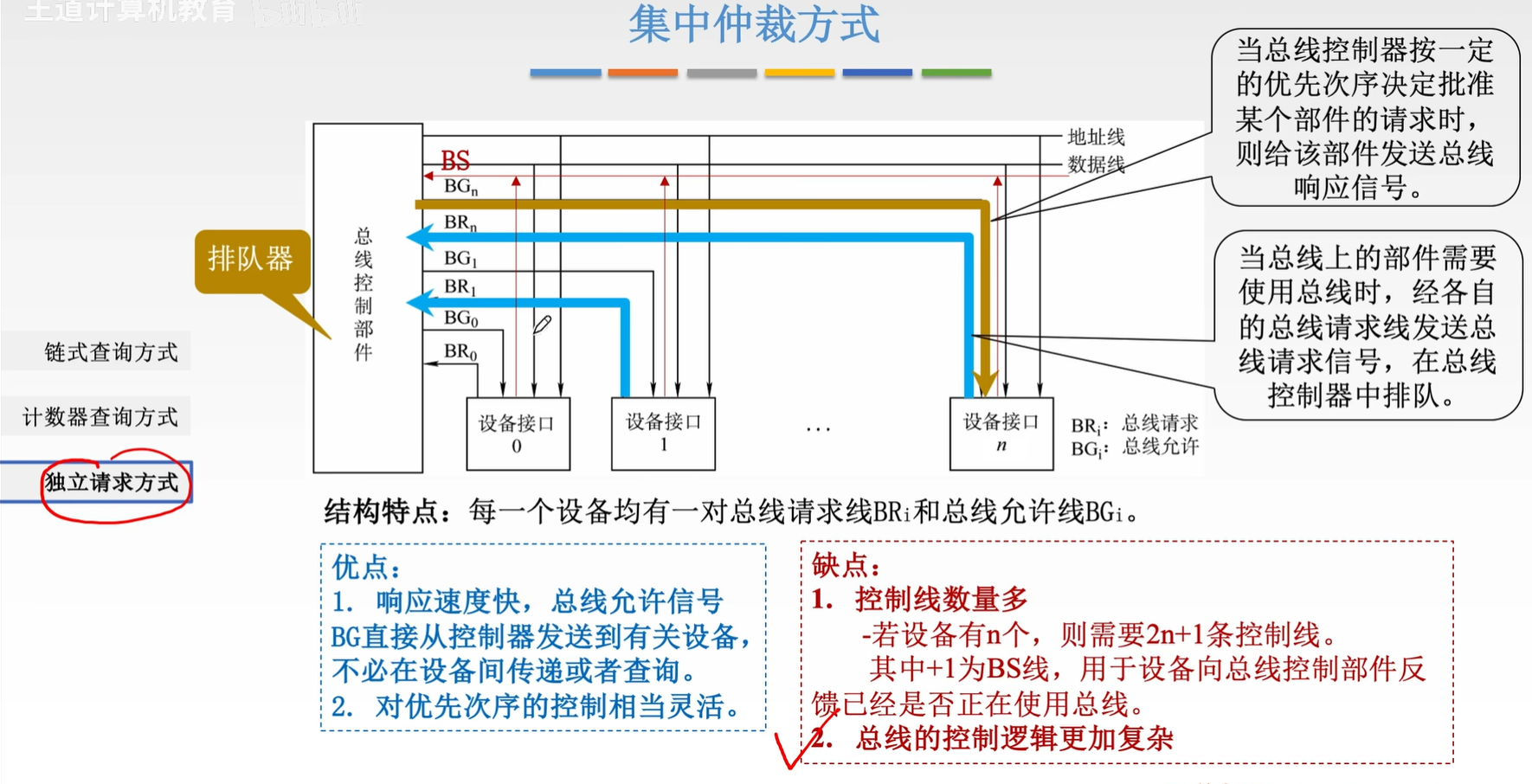

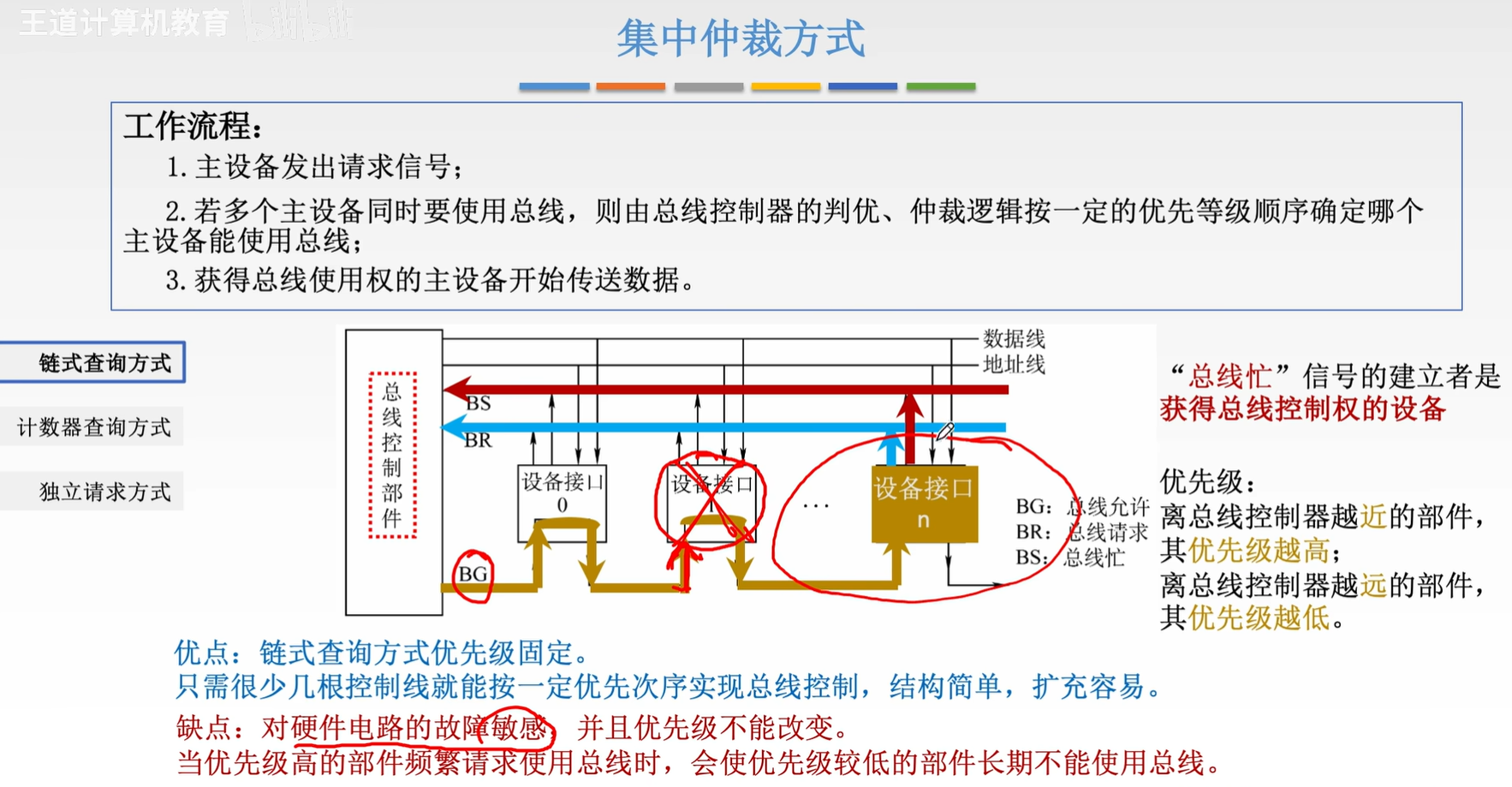

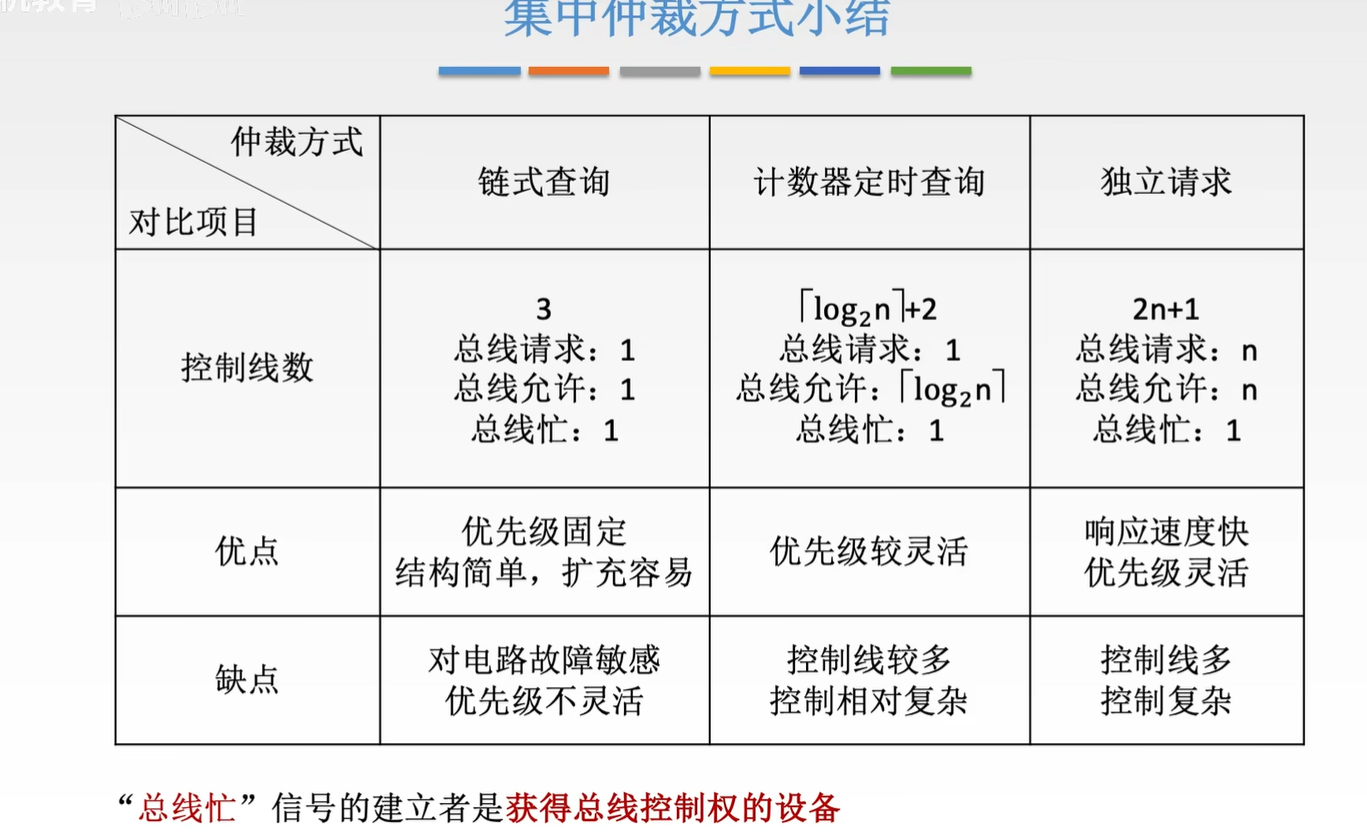

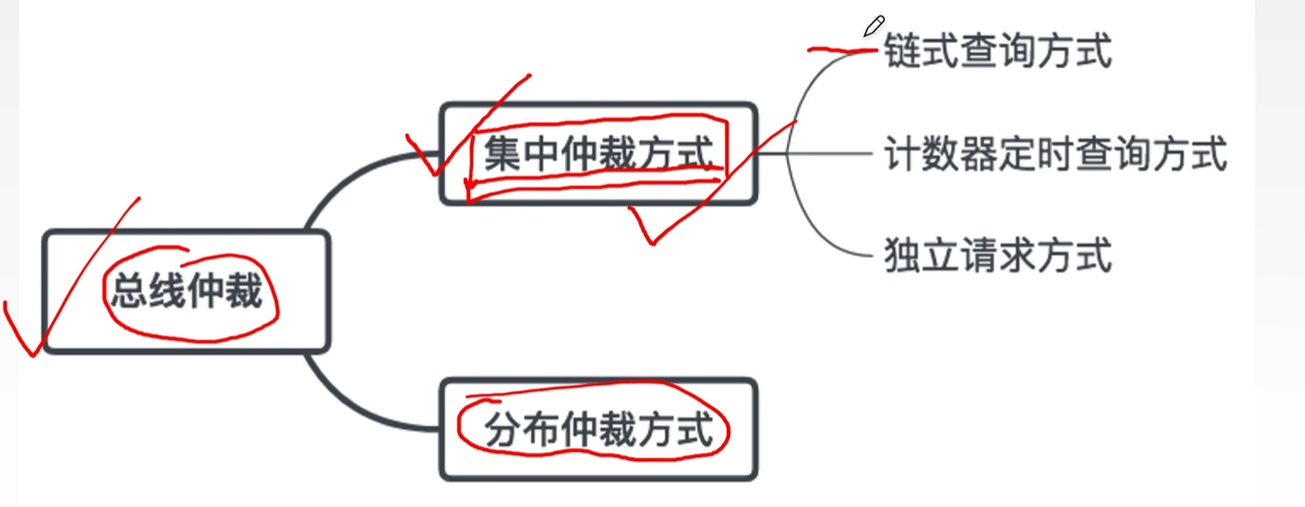

6.2 总线仲裁（考纲没有，看了留个印象）
其实就是由纯硬件实现的调度算法
BG、BR、BS都属于控制总线

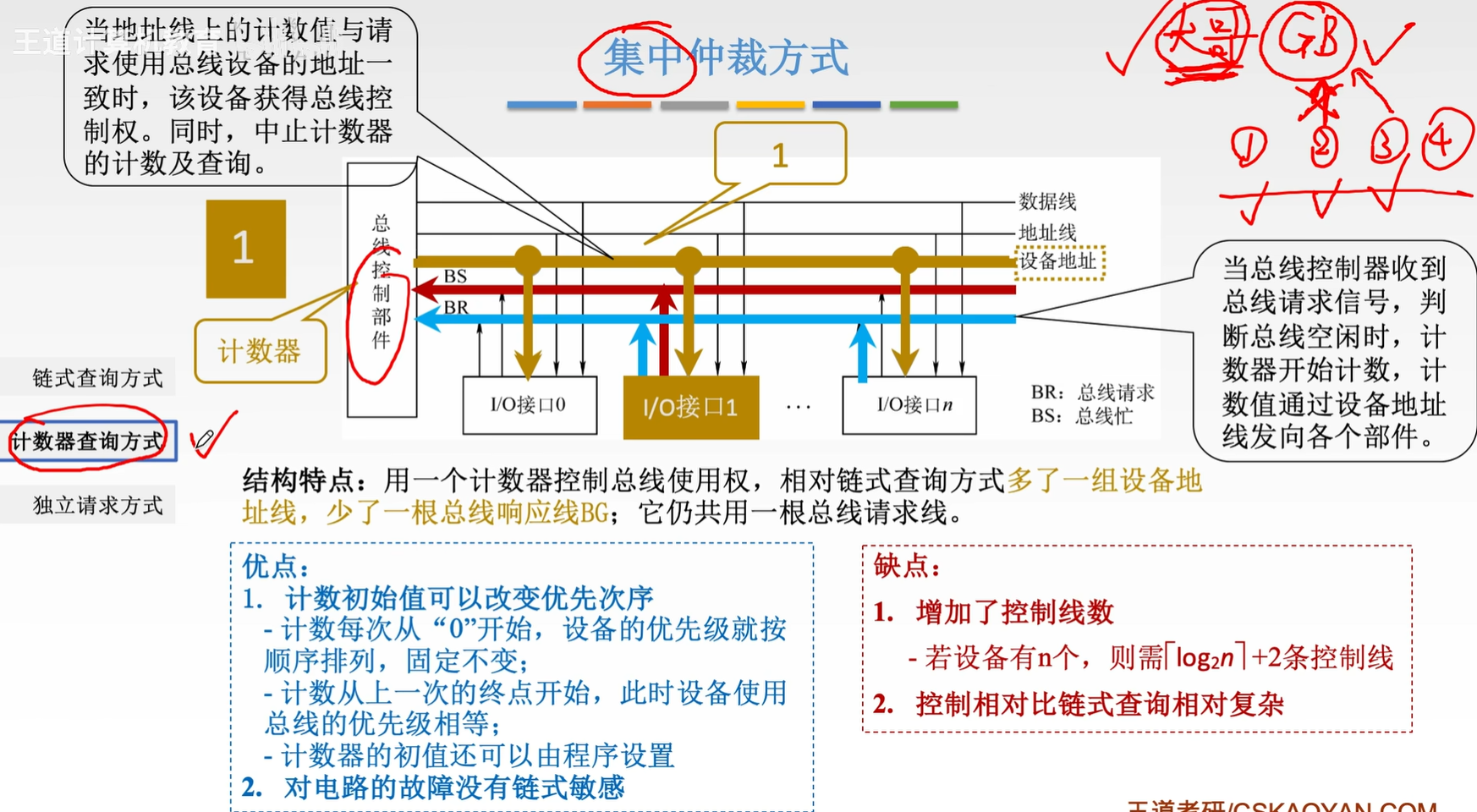

计数器每次都从0开始的话那么设备的优先级就和链式查询方式一样了

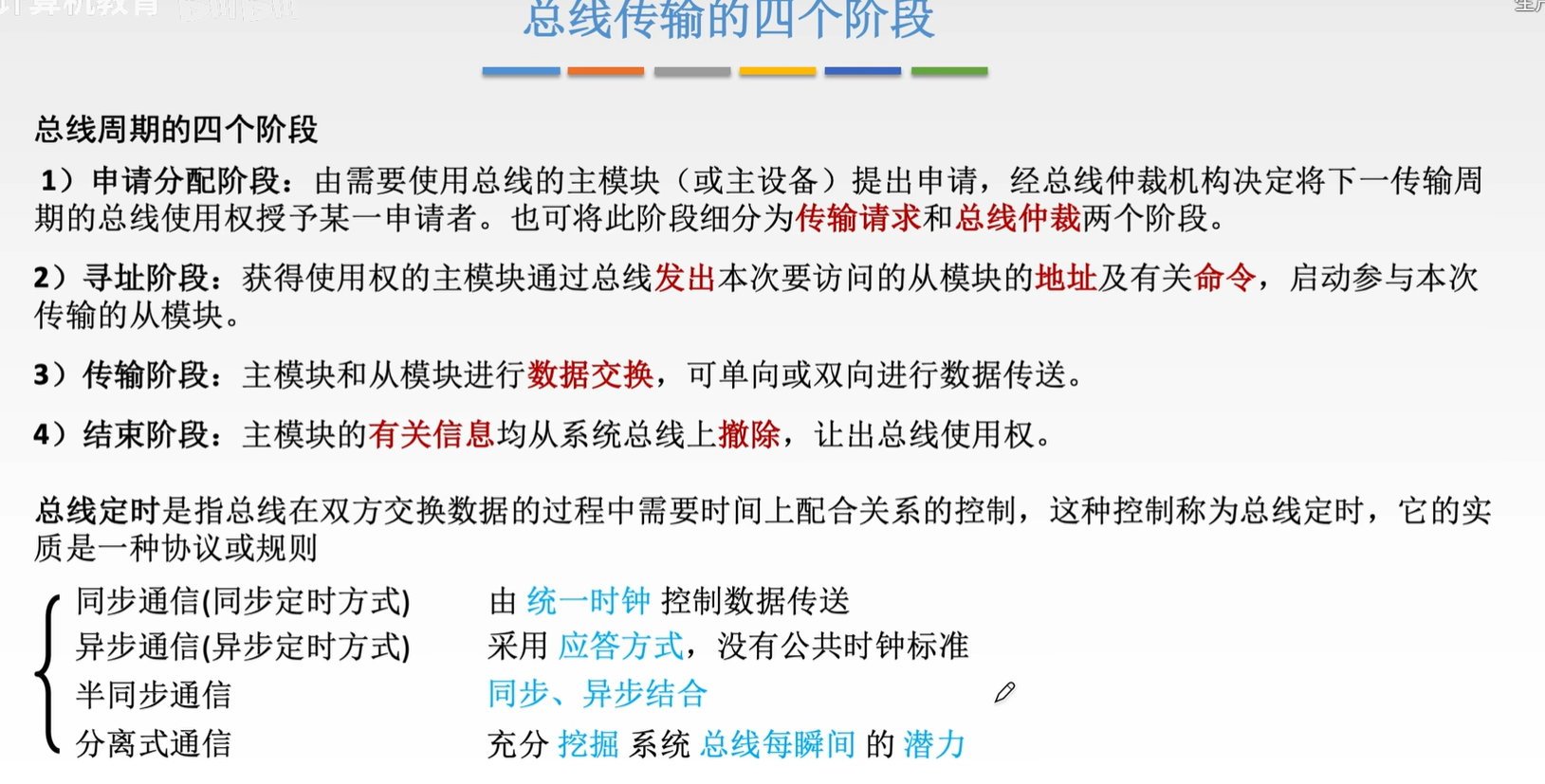

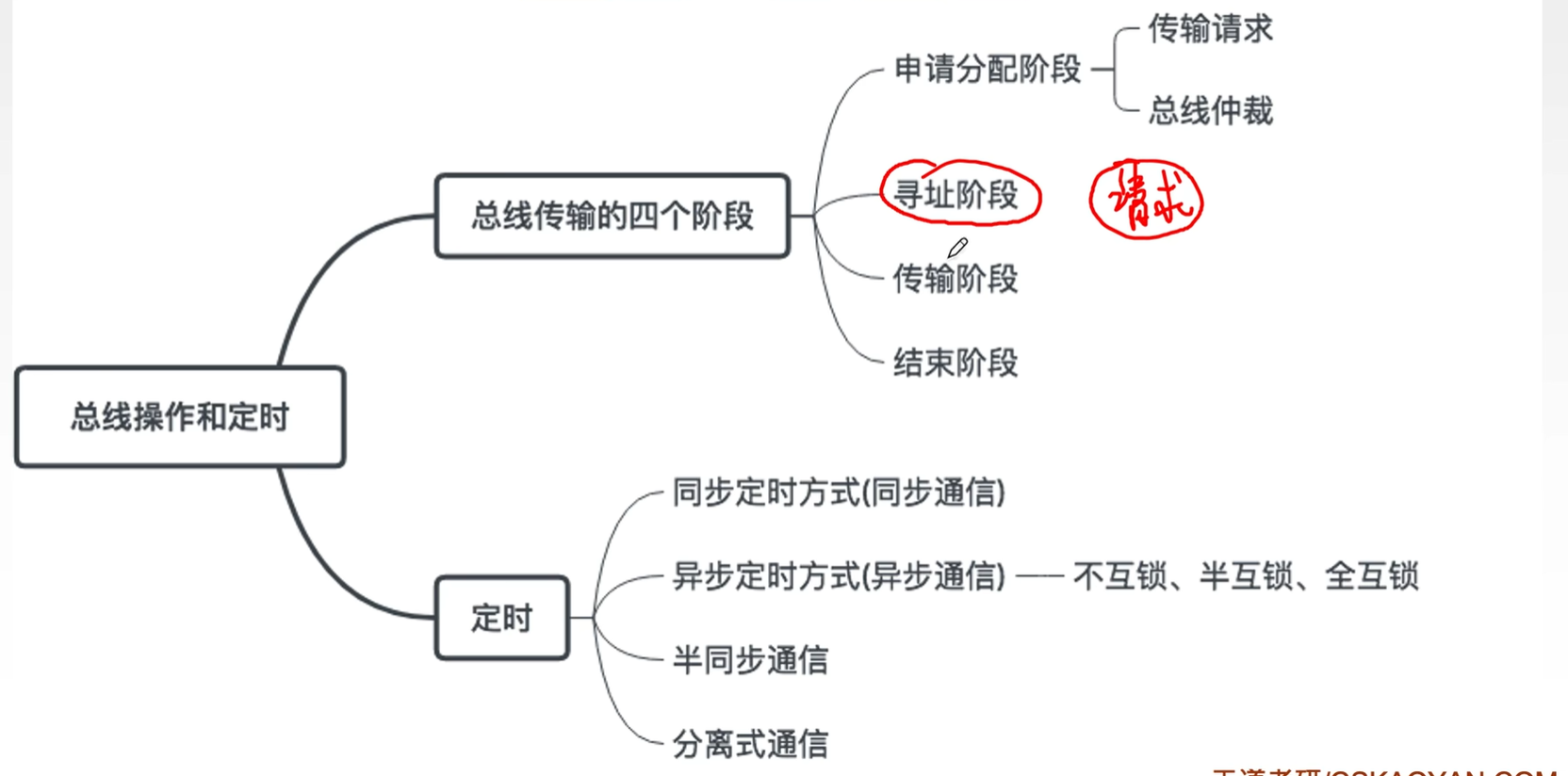

6.3 总线操作和定时

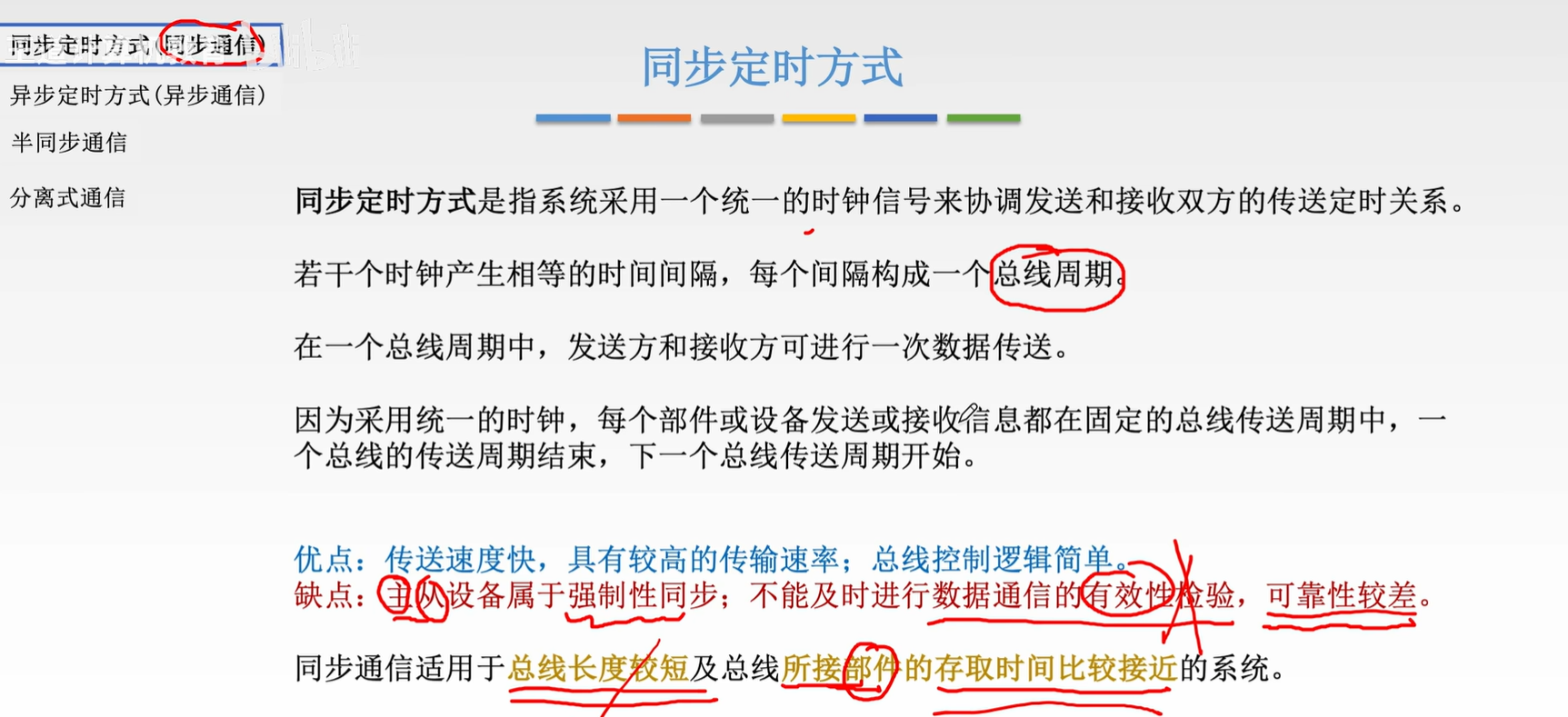

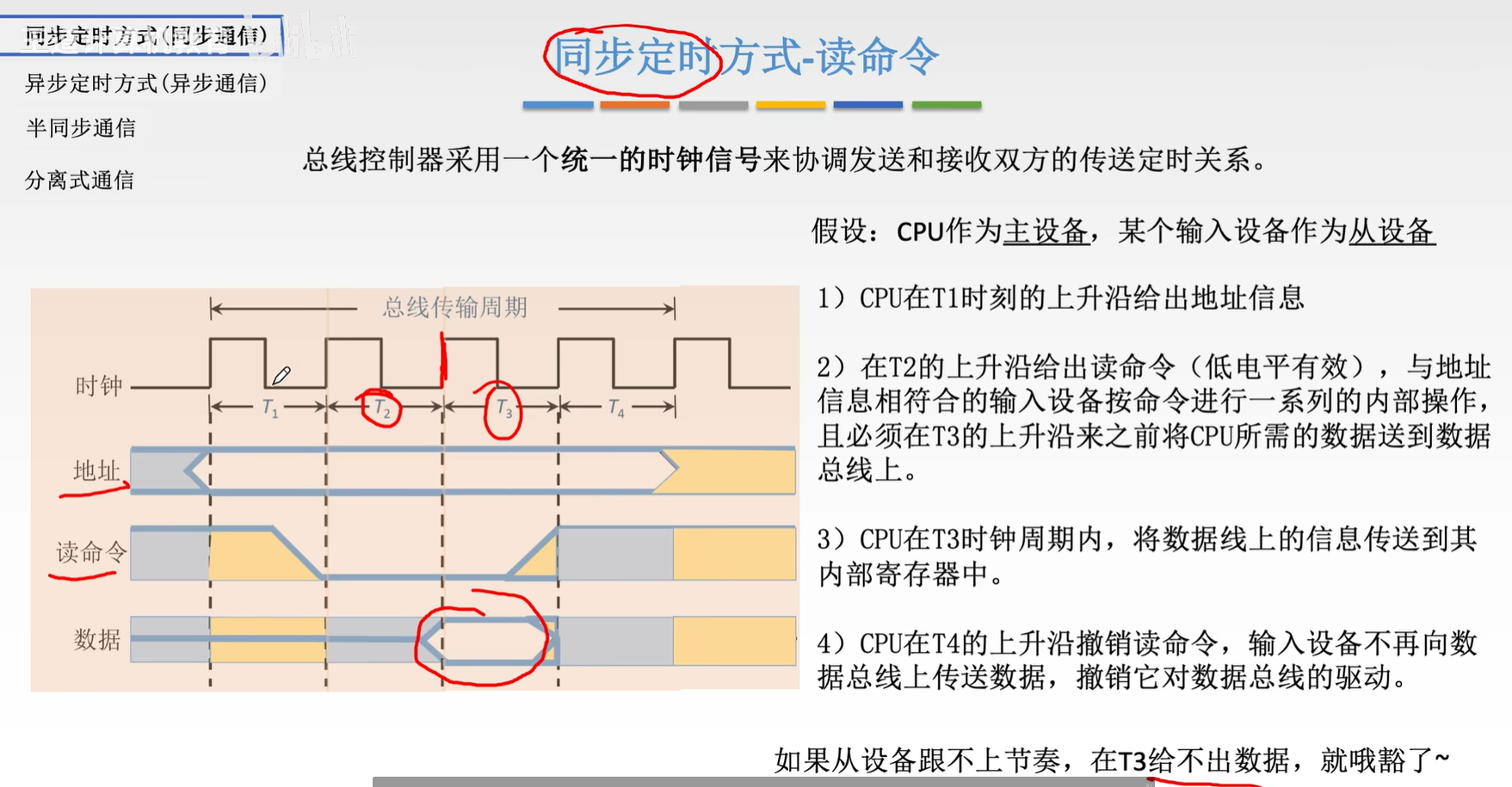

同步定时方式-读命令

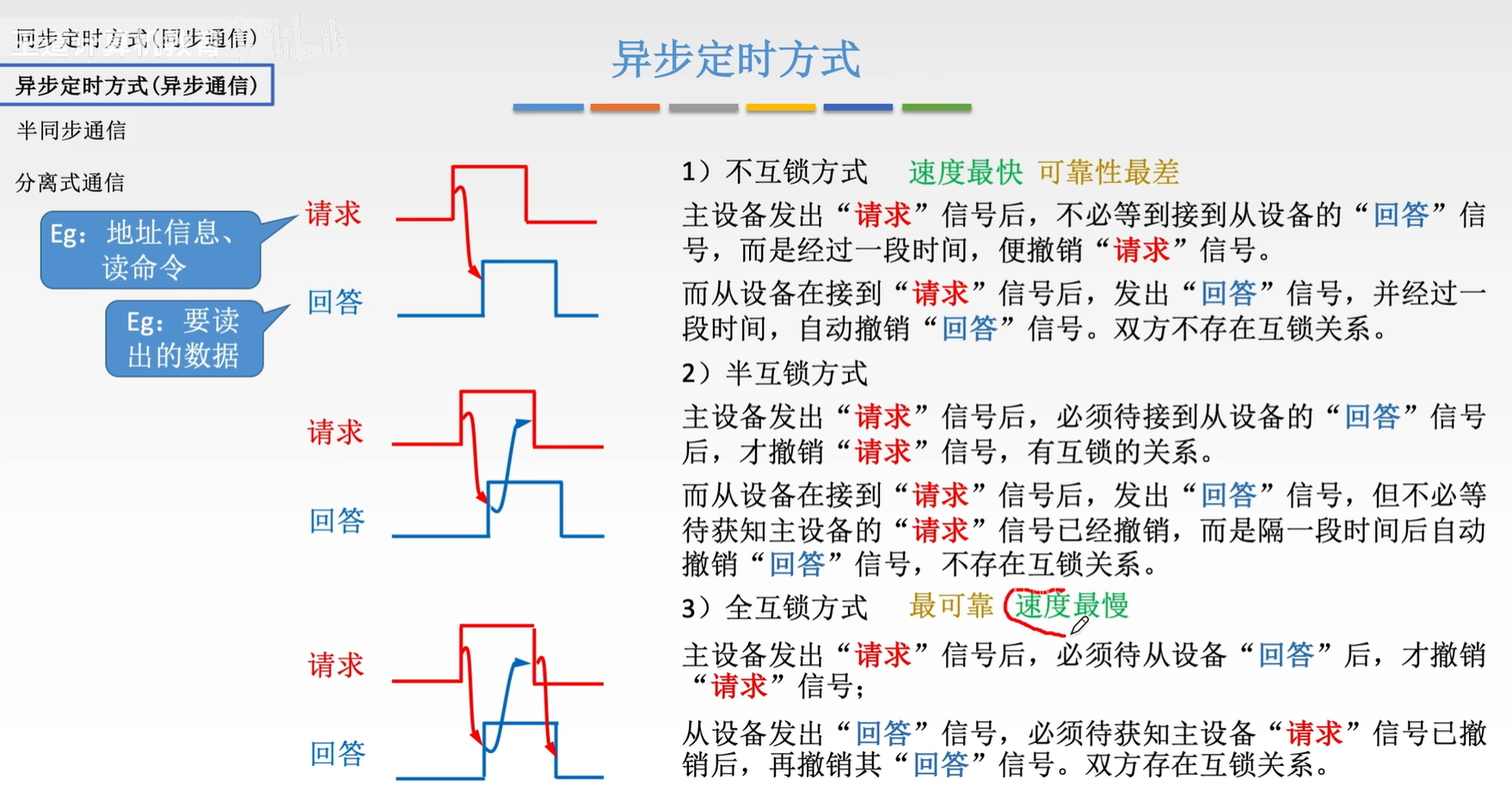

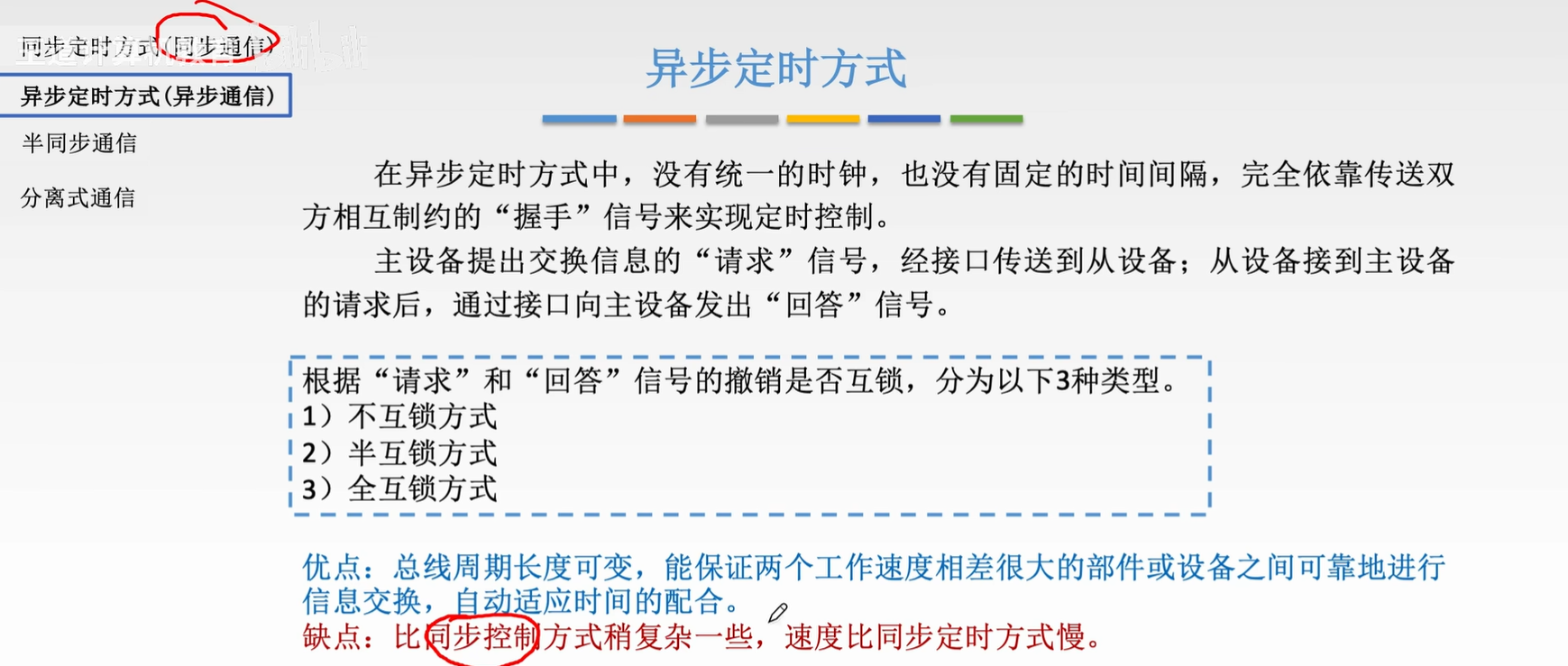

异步定时方式

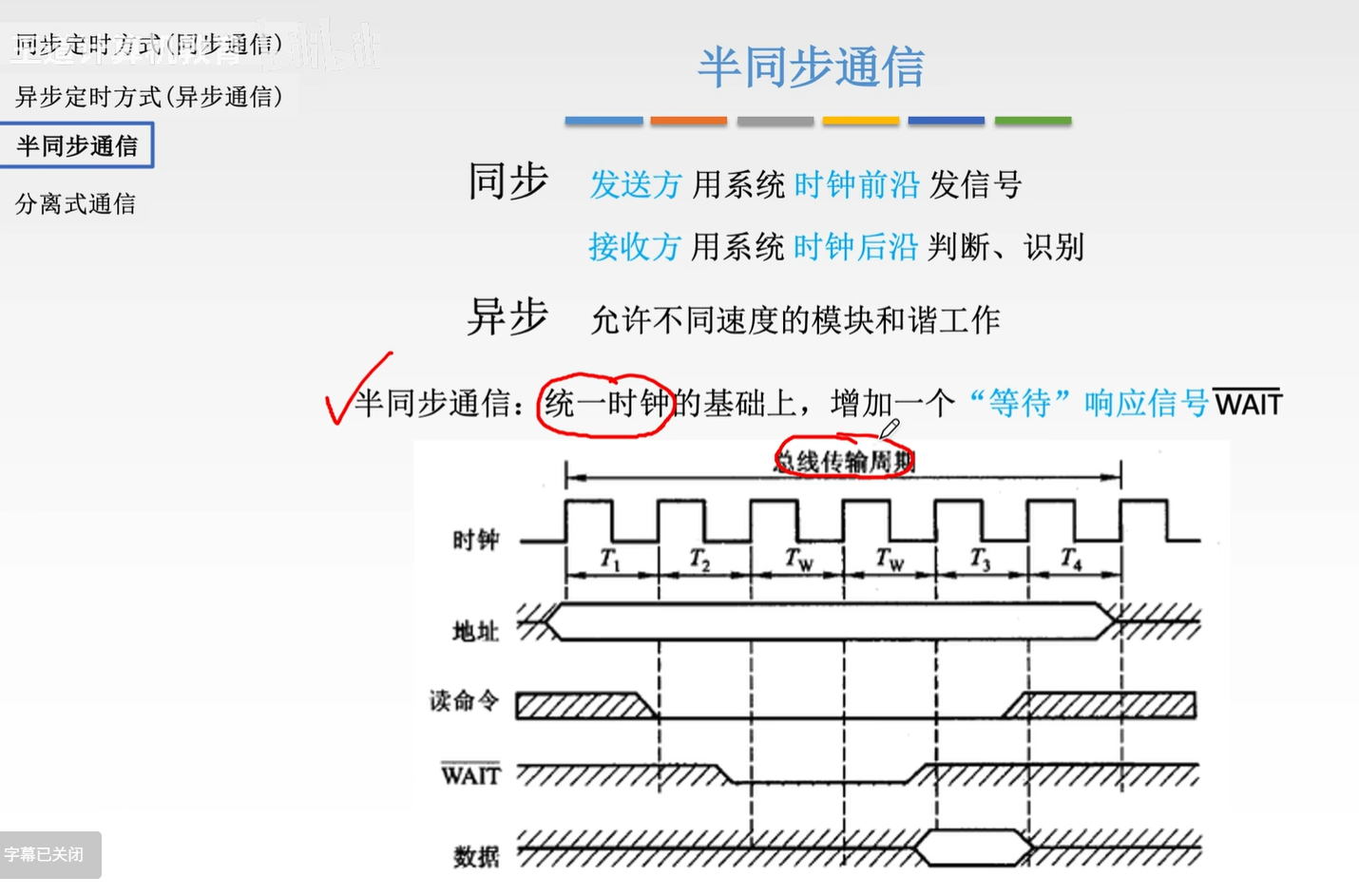

半同步通信
是同步和异步方式的一个结合，也可以支持速度差异比较大的设备的通信，是通过增加等待信号完成的

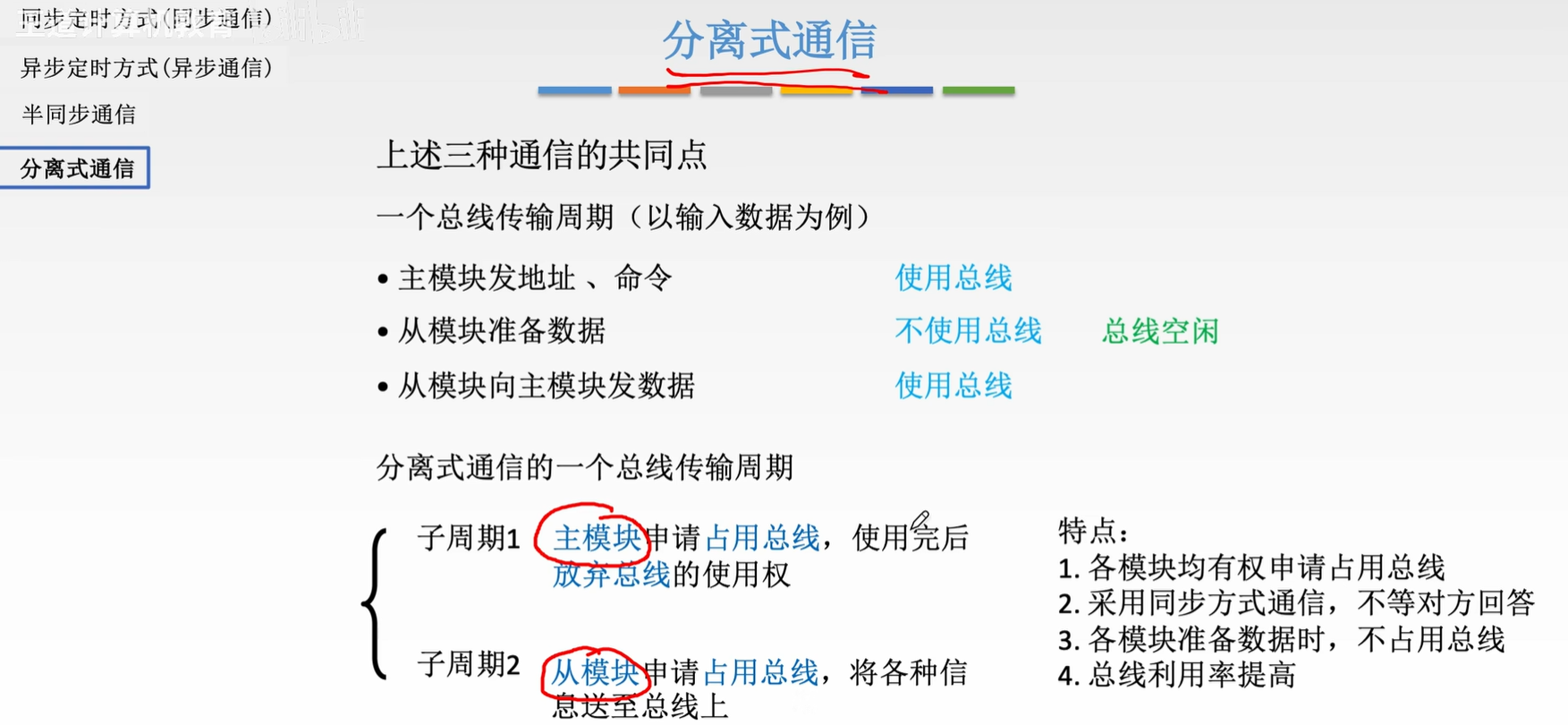

分离式通信

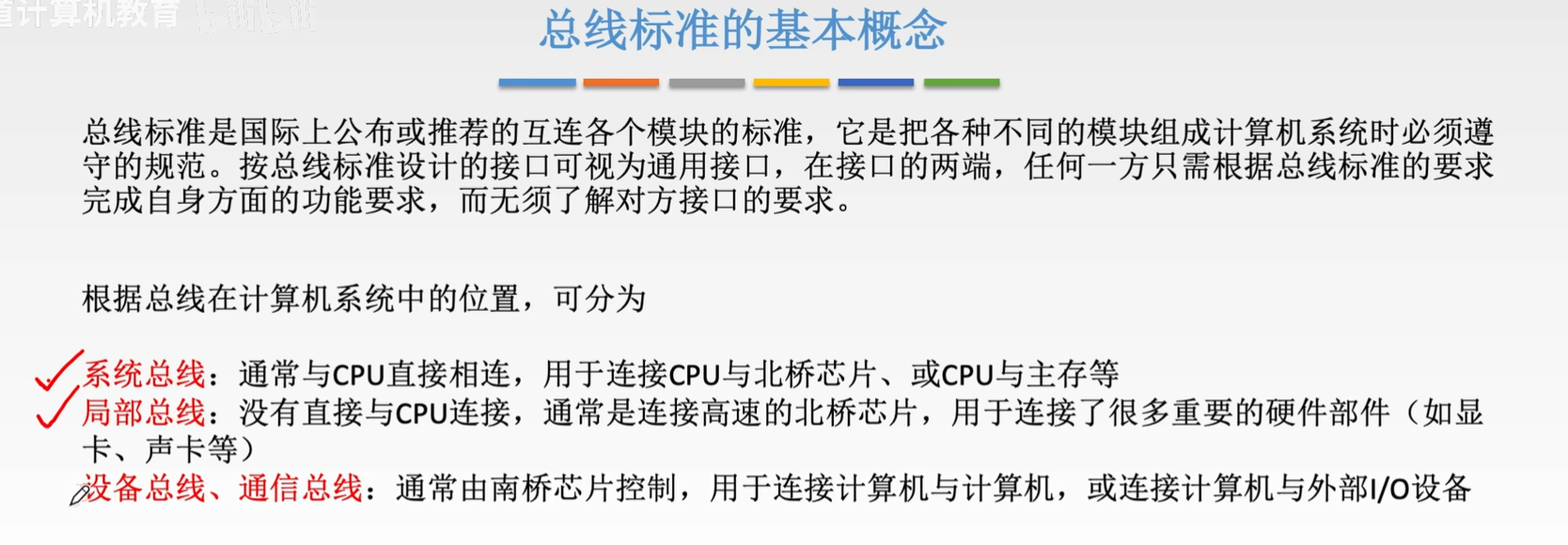

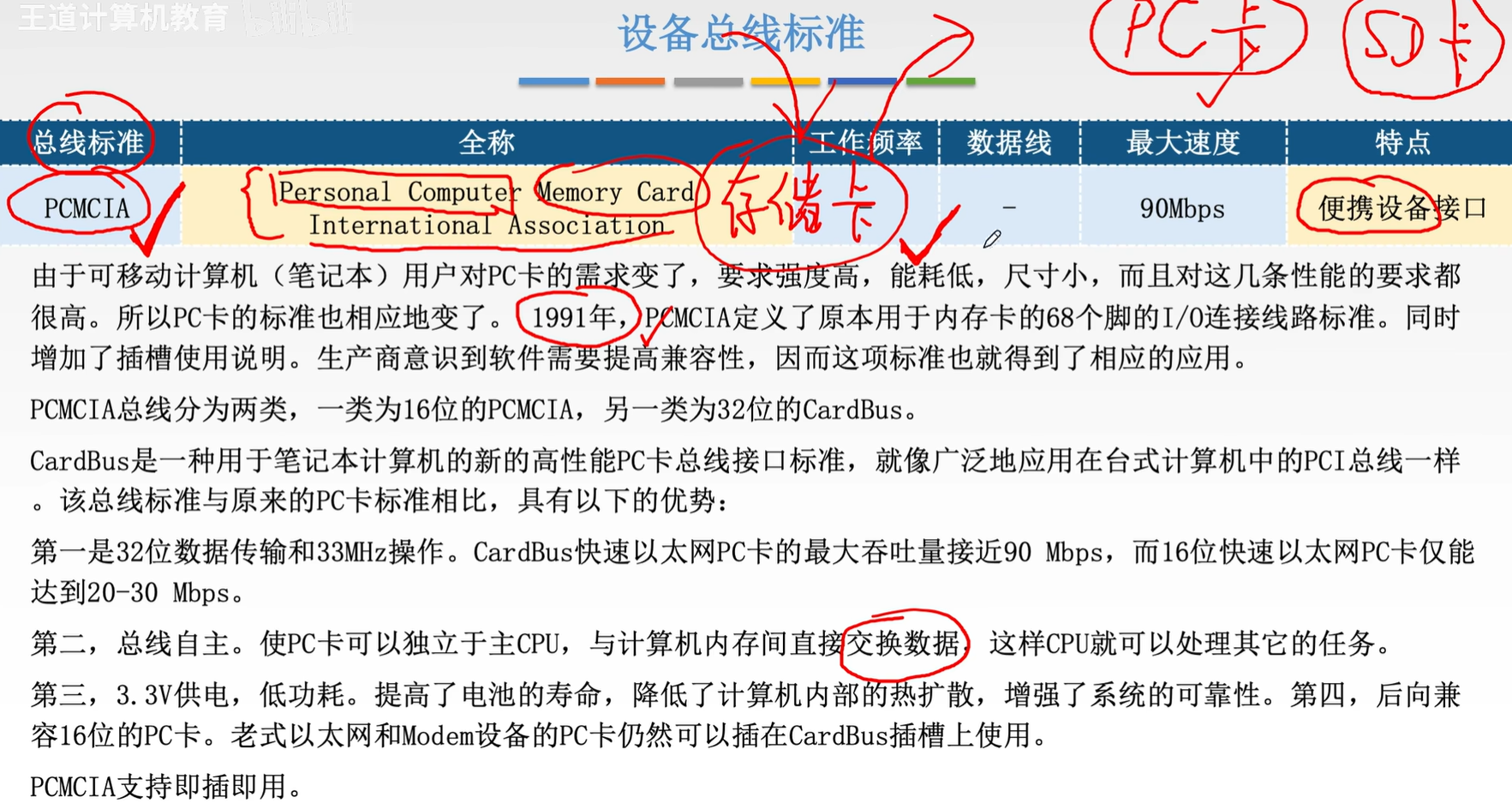

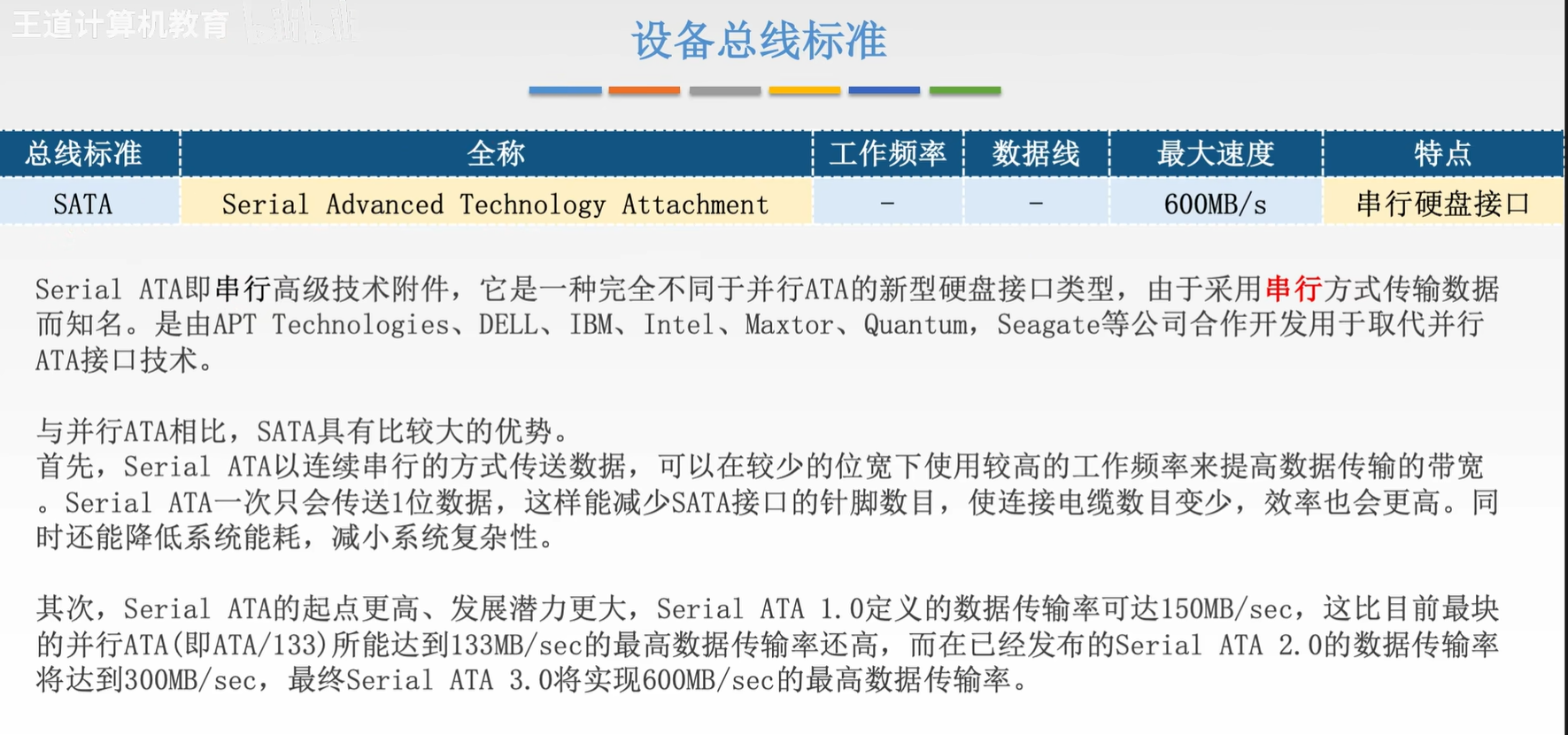

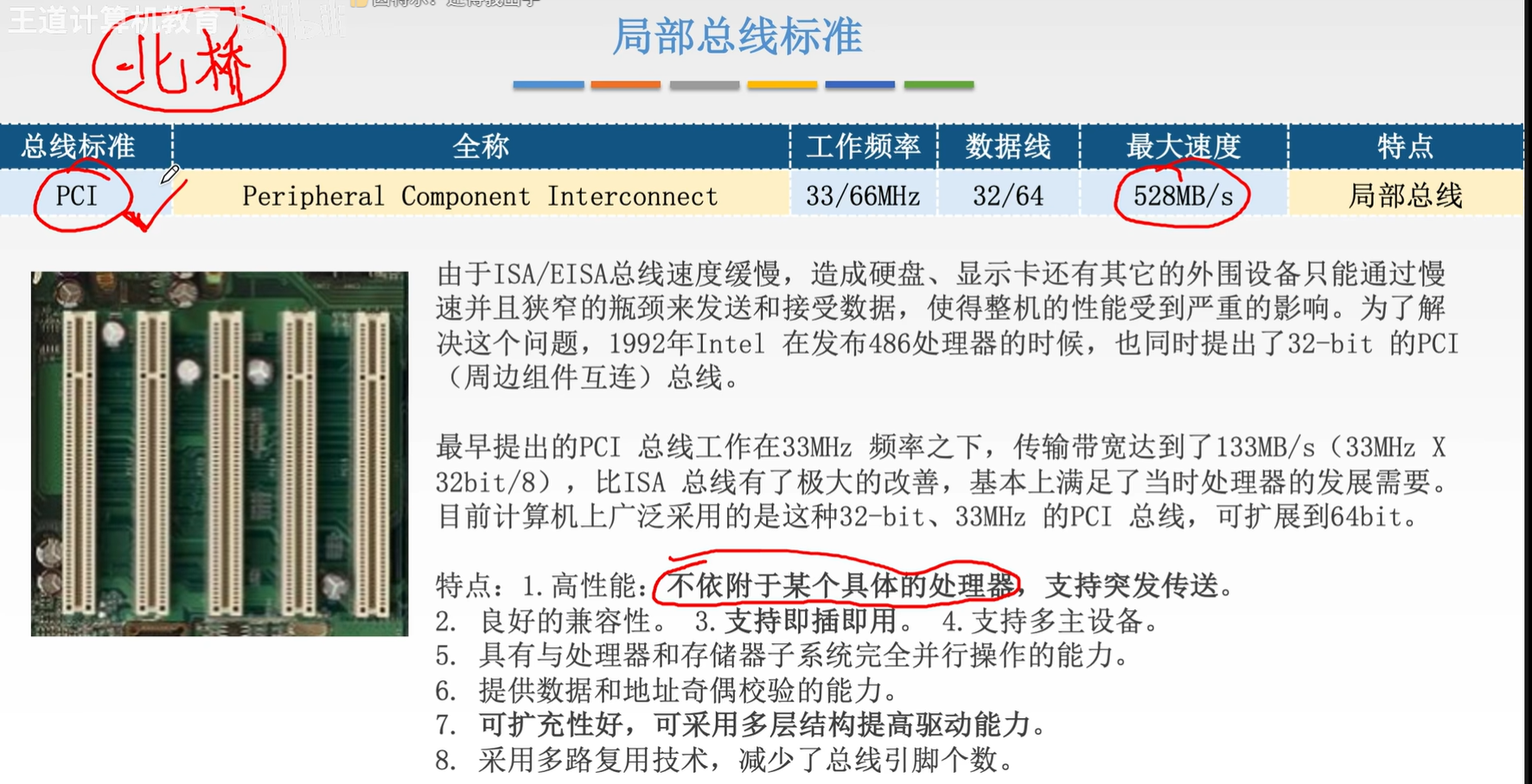

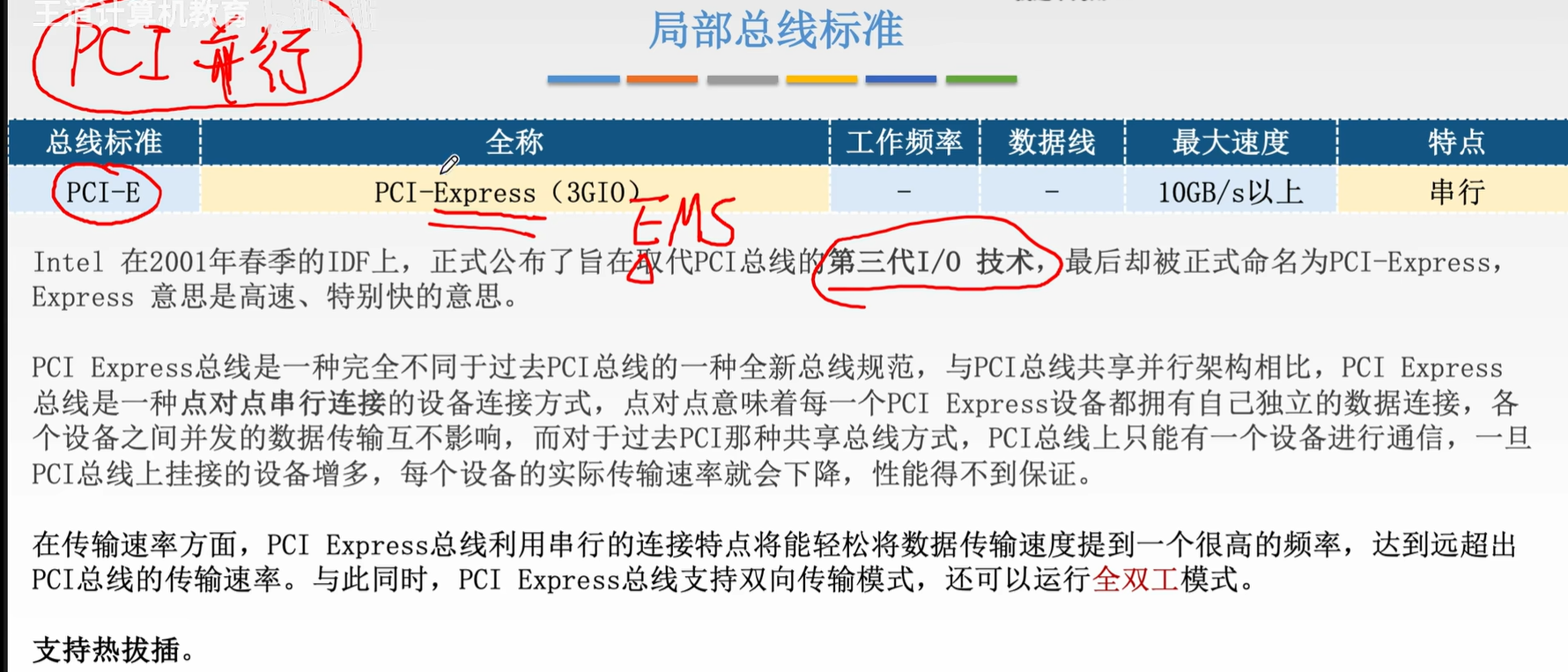

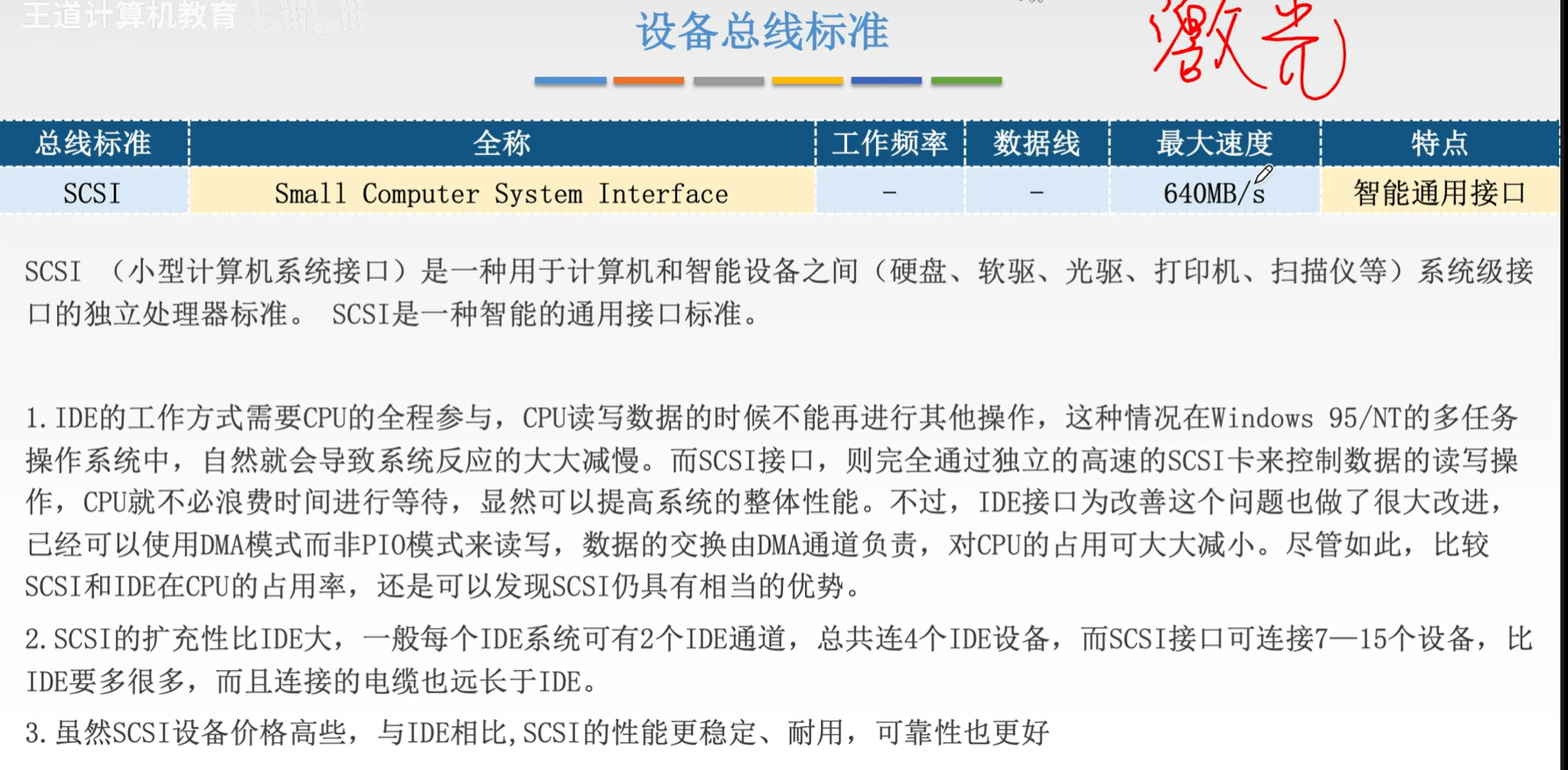

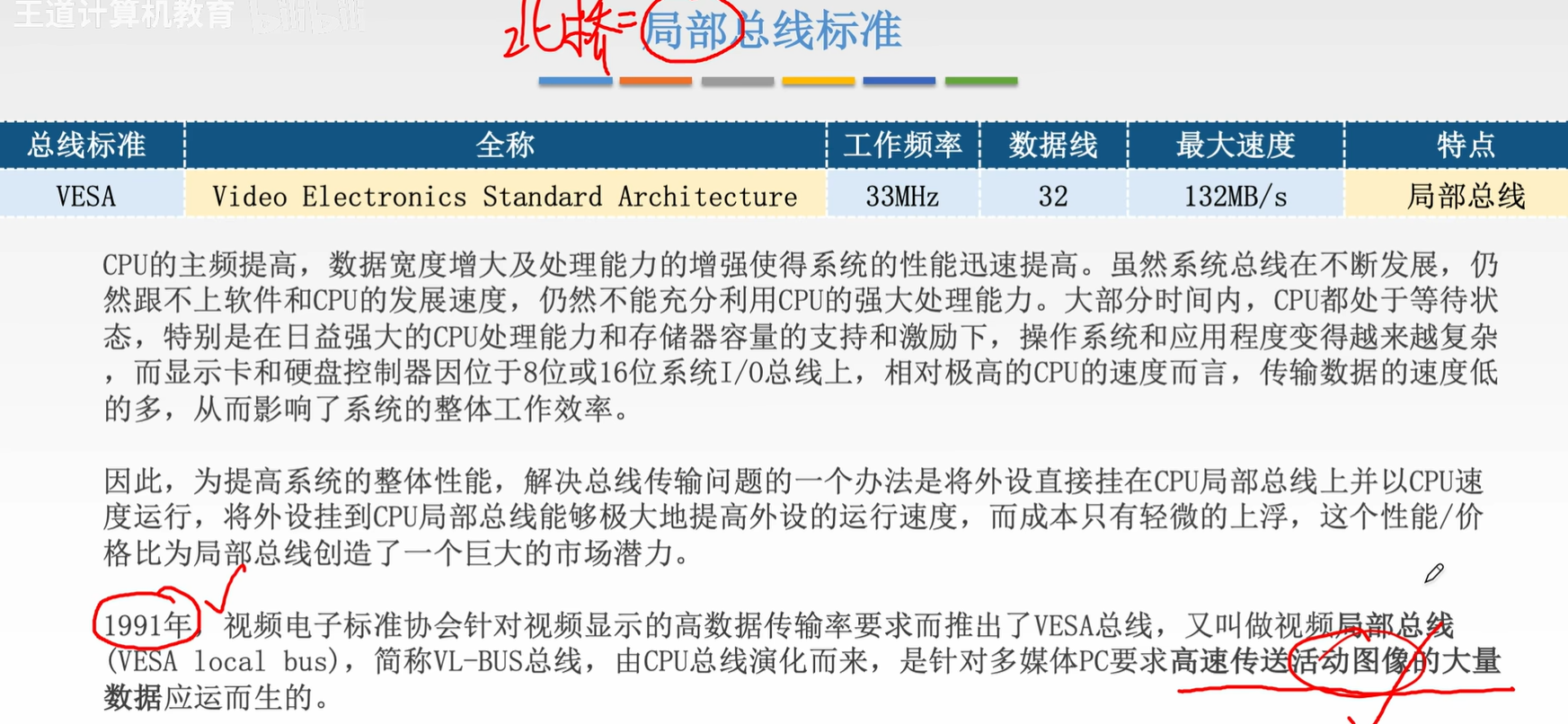

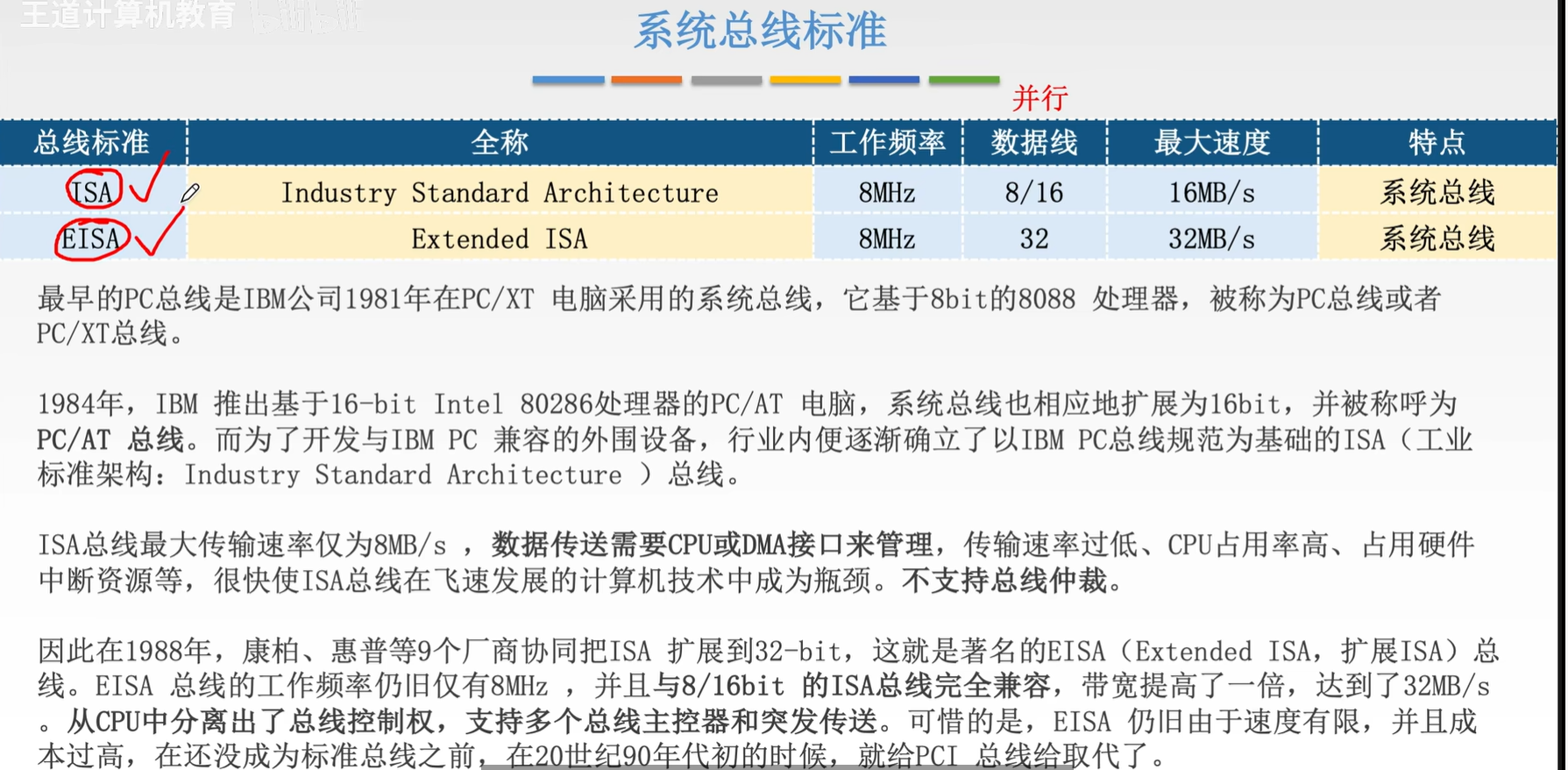

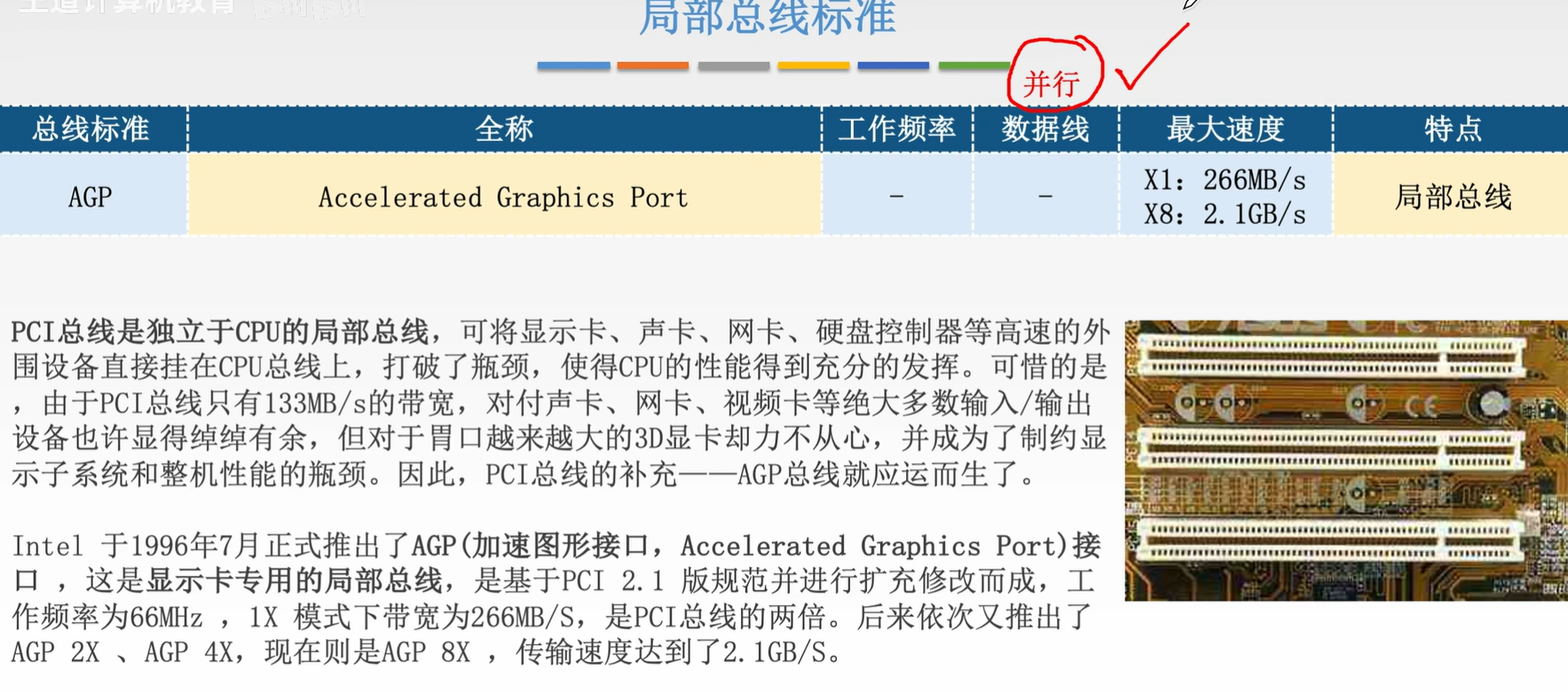

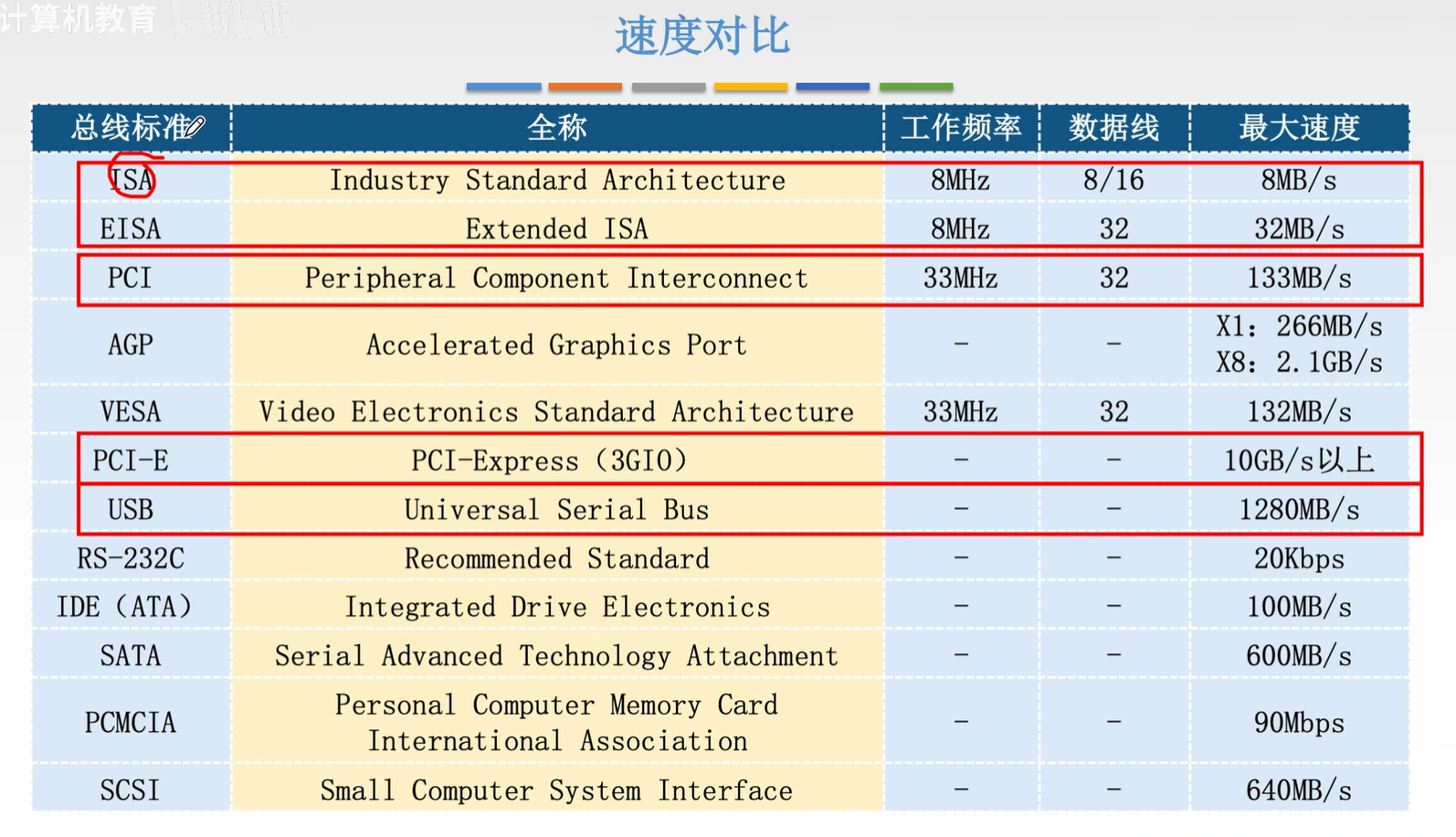

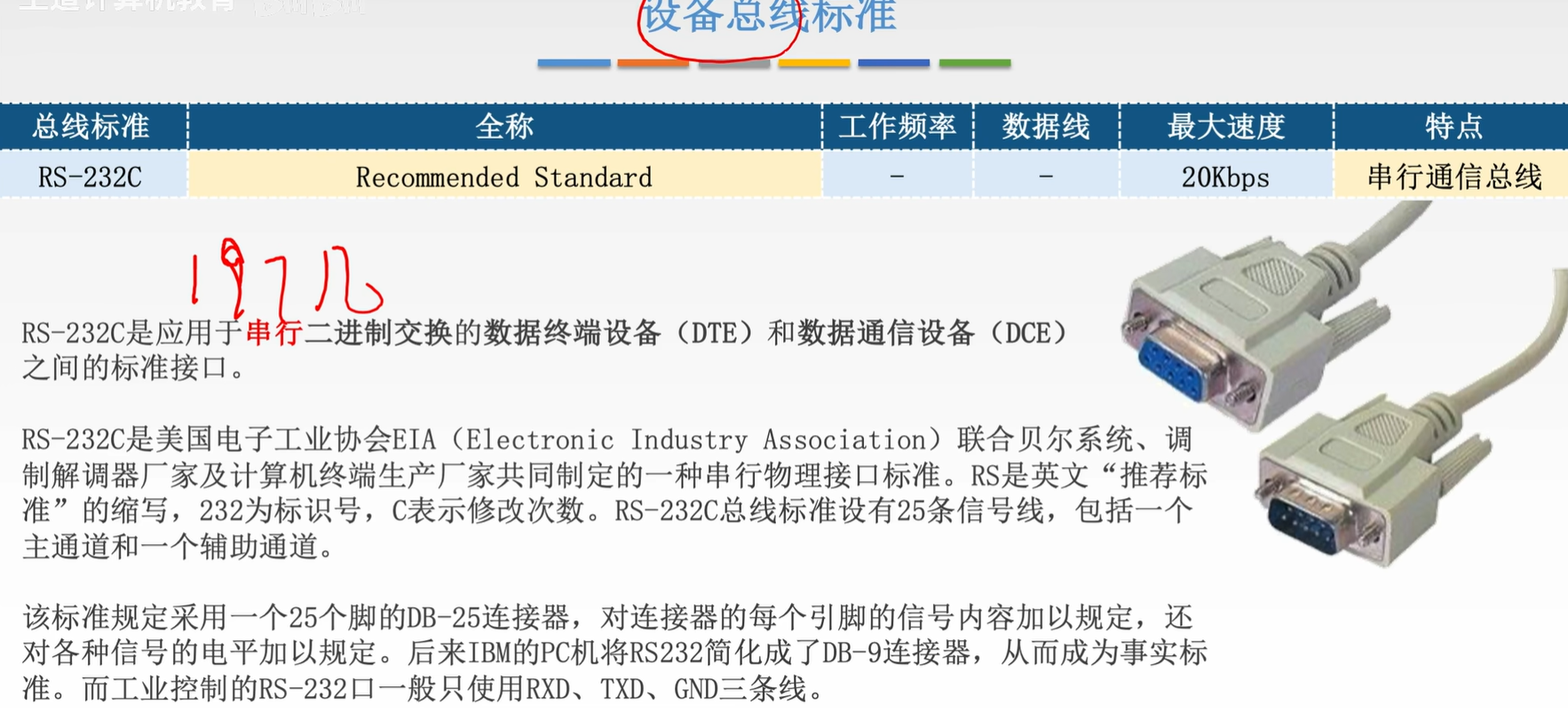

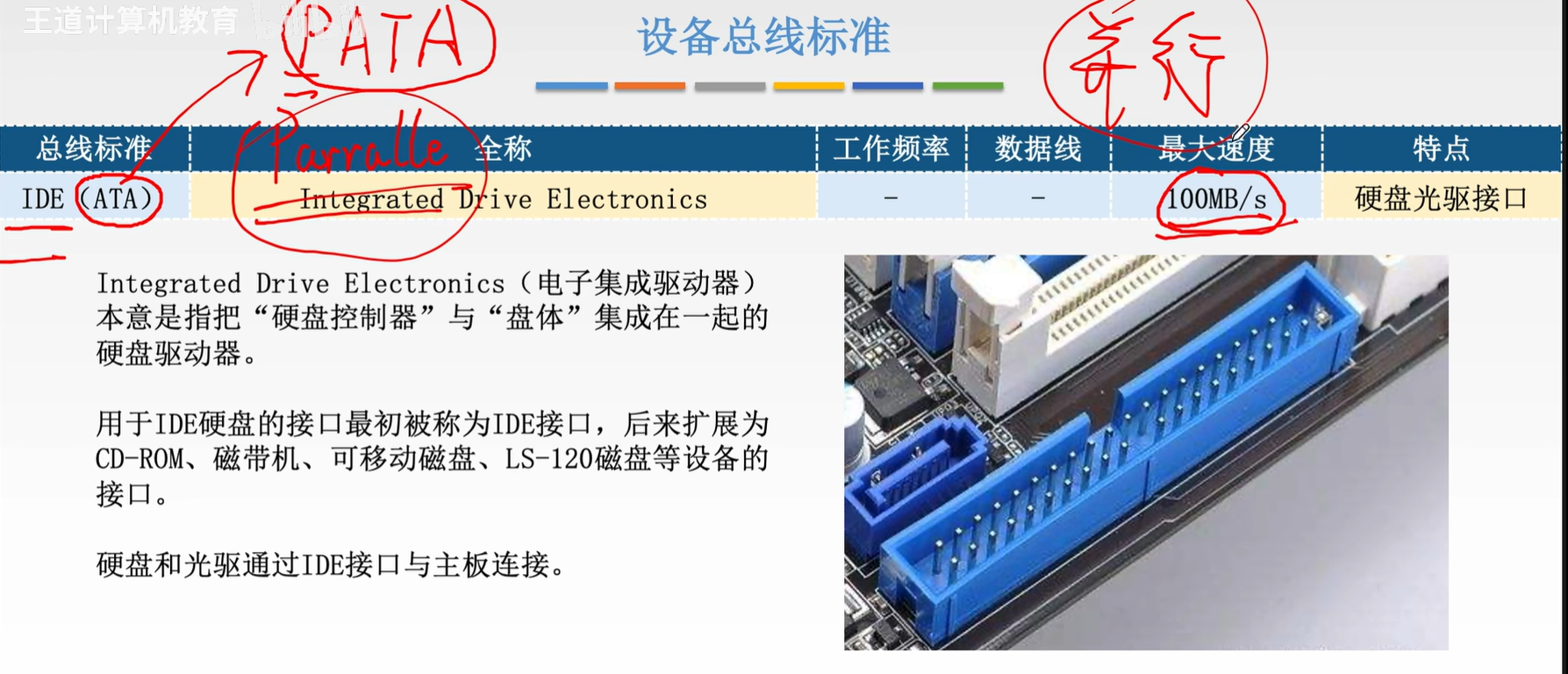

6.4 总线标准（考纲没有，看了留个印象算了）
