数据中心精密列头柜 多回路数据采集器 功能参数介绍
安科瑞刘鸿鹏
摘要
随着数据中心的快速发展，能耗问题日益突出，数据中心的能源管理和供配电设计成为关键问题。可靠的数据中心配电系统方案是提高电能使用效率、降低设备能耗的有效方式。本文介绍了AMC16系列多回路监控装置在企业数据中心精密配电柜中的应用，分析了其功能、技术参数、应用方案及优势，旨在为数据中心配电系统的优化提供参考。
关键词：数据中心、多回路监控装置、精密配电柜、能耗管理
1. 引言
数据中心的迅猛发展带来了巨大的能耗问题，如何实现可靠的能源管理成为数据中心运营的关键。传统的测量仪表无法满足数据中心负载回路多、成本高、体积大、安装复杂等要求。因此，适用于数据中心集中监控要求的多回路监控装置应运而生。AMC16系列多回路监控装置，为数据中心服务器电源管理设计，能够集中监控多达几十个回路的电参量和开关状态，实现了监控回路的高度集成。
2. 数据中心精密配电柜难点
数据中心精密配电柜监测面临多种难点，主要包括以下几个方面：
2.1 多回路复杂性
数据中心通常有大量的电力回路，包括主电源、备用电源、UPS、电池组、空调设备等多种设备。每个回路的监测需求和数据类型不同，地监控并整合各类回路的电力数据是一个复杂的任务。传统的监控方式无法满足多回路的监测和动态管理需求。
2.2 电能质量问题
数据中心对电能质量要求高，任何电压波动、电流不稳定、谐波等问题都可能影响设备运行。因此，精密配电柜需要能准确监测电压、电流、功率因数、谐波等电能质量参数。然而，这些电能质量问题往往难以提预测，需要实时监控和灵活调节。
2.3 故障诊断与定位
配电柜故障可能导致大范围的停机，尤其是单点故障（如过载、短路等）。但由于数据中心内部布线复杂，配电柜的监测装置通常较为分散，实时诊断和故障定位难度较大。尤其是在多台设备共享电力供应时，如何迅速判断故障源并进行处理是一个挑战。
2.4 通讯协议与设备兼容性
数据中心配电柜通常使用多种不同类型的监控设备，而这些设备可能采用不同的通讯协议（如Modbus、BACnet等）。如何确保不同设备间的数据互联互通、标准化管理，以及实现统一的数据平台，是配电监测系统设计中的一个难点。
2.5 实时数据处理与分析
配电柜的实时监测数据量庞大，如何进行数据采集、传输、存储和分析是另一个挑战。单纯的监测设备数据无法提供智能决策支持，因此需要借助大数据分析、人工智能等技术进行趋势预测、负荷分析等，从而实现调度和预警管理。
2.6 环境因素的影响
精密配电柜不仅需要监控电力数据，还需要考虑环境因素（如温湿度、空气质量等）对设备的影响。例如，温度过高可能导致配电设备过载，湿度过大可能导致设备短路。如何将这些环境因素整合进监控系统，并实时进行预警，是提升配电柜监测效果的一个重要环节。
2.7 冗余与备份管理
为了确保配电系统的可靠性，数据中心通常设计冗余配电柜及备用电源系统。这些冗余系统的监测和管理难度较高，需要确保在主系统出现问题时，备用系统能够及时启用且不中断服务。如何实现冗余系统的无缝切换和同步管理是一个关键技术挑战。
2.8 安全性与数据隐私
由于配电柜的监测数据涉及到数据中心的电力、设备状态等敏感信息，如何保障监测系统的安全性，防止数据泄露和非法访问，是必须重视的难点之一。
2.9 维护与运营成本
精密配电柜监测系统的实施和维护往往需要高昂的成本。设备的选型、安装、调试及后期的维护管理都可能增加运营成本。如何在确保系统精度和稳定性的提下控制成本，提升系统的性价比，也是一个亟待解决的问题。
通过综合考虑这些难点，数据中心配电柜监测系统的设计需要具备高度的集成性、智能化、可靠性，并能满足实时的监控与故障响应需求。
3. 多回路监控装置
3.1 功能描述
AMC16系列多回路监控装置能够测量三相总进线的母线电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能等参数，并监控多达36路单相出线的电流、功率、电能等。该装置还具备开关量输出和RS485通讯功能，支持Modbus-RTU通讯协议，能够与数据中心管理系统无缝对接。

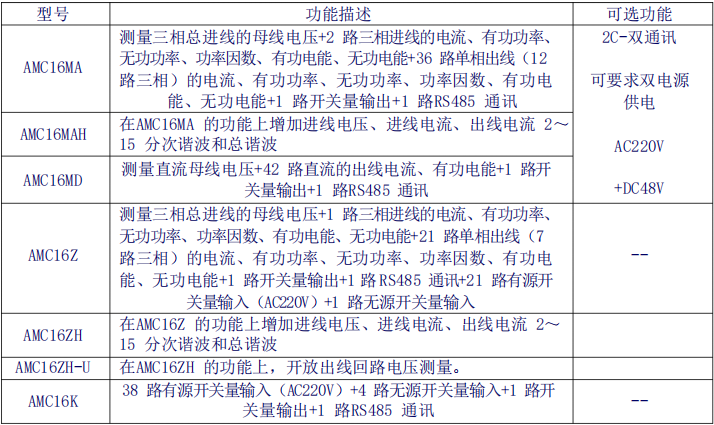

3.2 型号说明

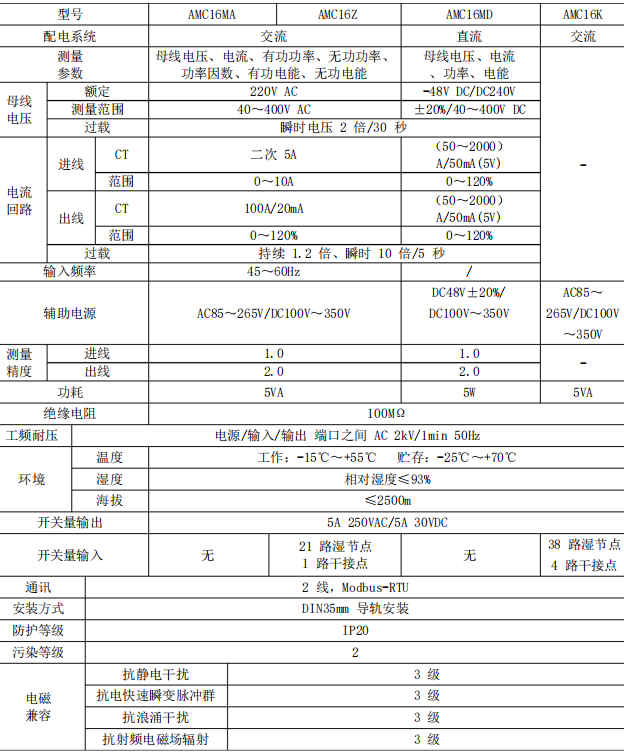

3.3 技术参数

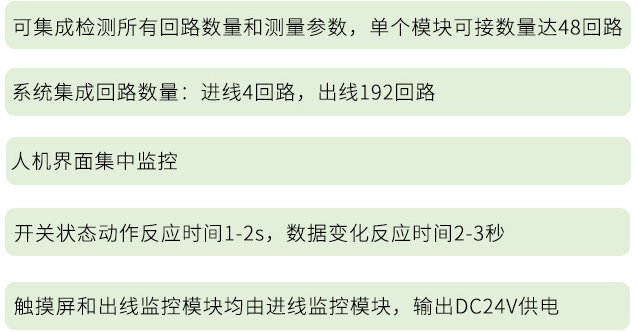

3.4 功能特色

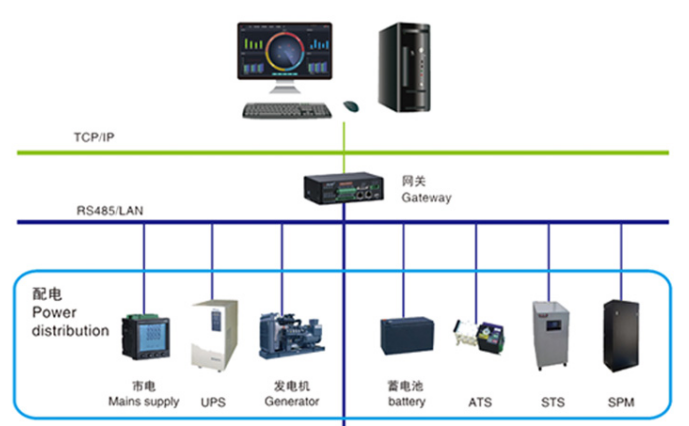

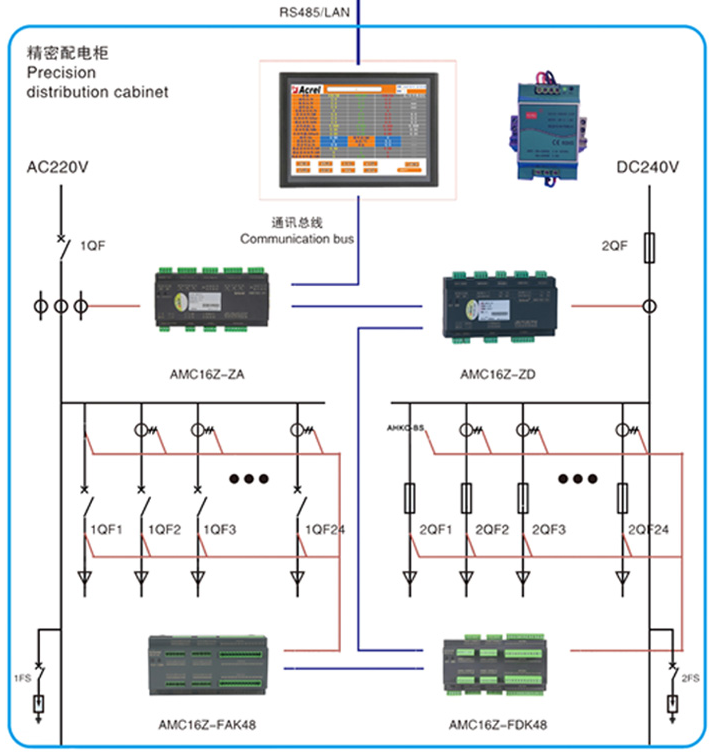

3.5 组成架构

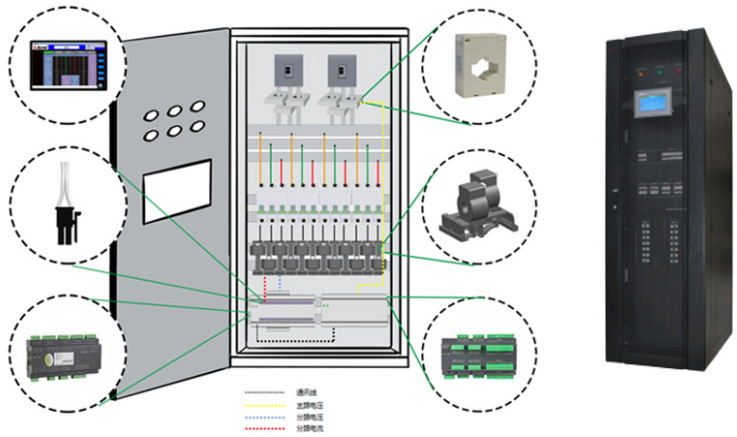

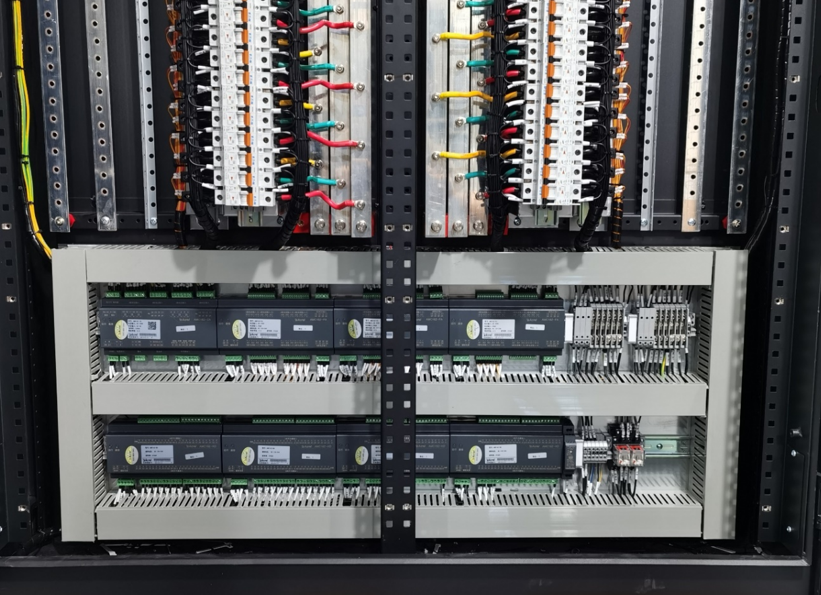

3.6 整柜示意图

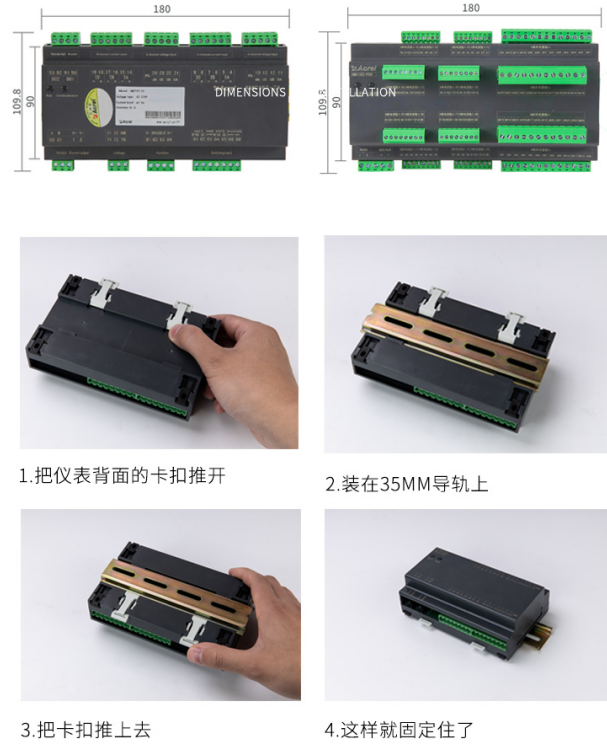

3.7 设备尺寸
4. 多回路监控装置在精密配电柜中的应用

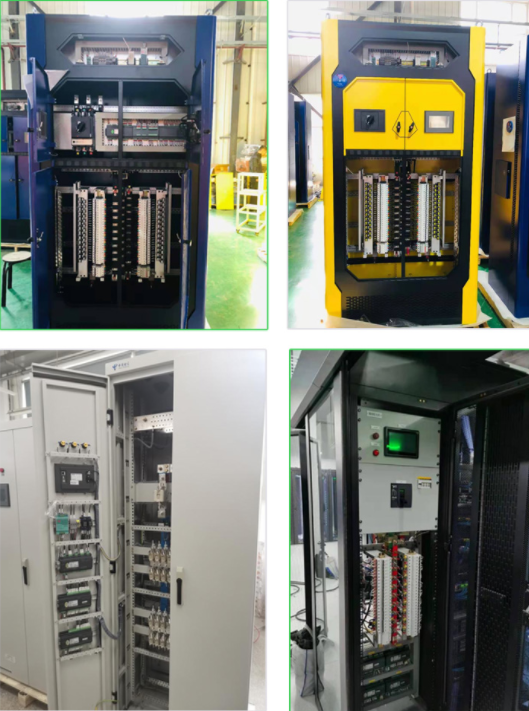

4.1 应用方案
AMC16系列装置可应用于数据中心的两路进线带ATS切换装置的配电柜中。一个AMC16MA装置可监控2路进线和35路出线，按照ABC相重复输出。每个出线回路的相位也可进行配置，确保三相负载按A、B、C顺序接入，单相负载回路需注意其所接相位，避免功率、电能等参量测量不准。
4.2 接线注意事项
AMC16MA、AMC16Z的频率根据V1电压计算，因此务必确保V1电压接入，否则可能引起测量不准。
建议AMC16MA、AMC16Z不管是单相还是三相型号，11、12、13都接入电压（三相型号A、B、C电压接入；单相型号电压并联接入）。
出线回路电流接入默认为I1为A相、I2为B相、I3为C相，依次类推，三相负载应按A、B、C顺序依次接入，单相负载回路需注意其所接相位。
4.3 通讯协议
AMC16系列装置支持Modbus-RTU通讯协议，能够与数据中心管理系统进行数据交换。通讯协议详细定义了地址码、功能码、校验码的数据序列定义，确保数据传输的准确性和可靠性。
5. 多回路监控装置的优势
5.1 高度集成
AMC16系列装置在传统仪表的体积上实现了监控回路的高度集成，能够集中监控多达几十个回路的电参量和开关状态，减少了安装空间和施工复杂度。
5.2 测量
该装置能够测量每个用电负载的电参量，包括电流、电压、功率、电能等，确保数据中心能耗的监控和管理。
5.3 灵活配置
AMC16系列装置支持多种型号和配置，能够根据数据中心的具体需求进行灵活配置，满足不同场景的应用需求。
5.4 可靠通讯
支持RS485通讯和Modbus-RTU协议，能够与数据中心管理系统无缝对接，实现数据的实时传输和监控。

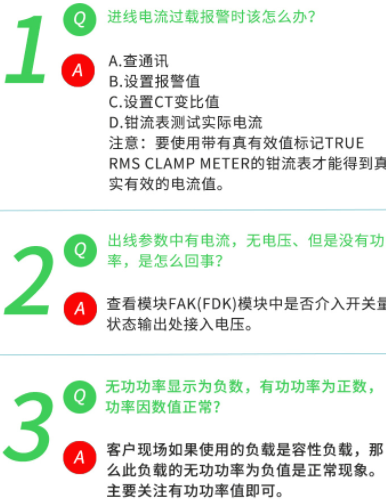

6. 常见问题
结论
AMC16系列多回路监控装置在企业数据中心精密配电柜中的应用，能够有效提高数据中心的电能使用效率，降低设备能耗，实现能耗监控和管理。其高度集成、测量、灵活配置和可靠通讯等优势，使其成为数据中心配电系统优化的重要工具。随着数据中心的不断发展，AMC16系列装置将在未来的数据中心能源管理中发挥越来越重要的作用。
