eNSP-IP数据包分析

news 来源：原创 2025/6/10 13:07:00

一、IP数据包基本知识

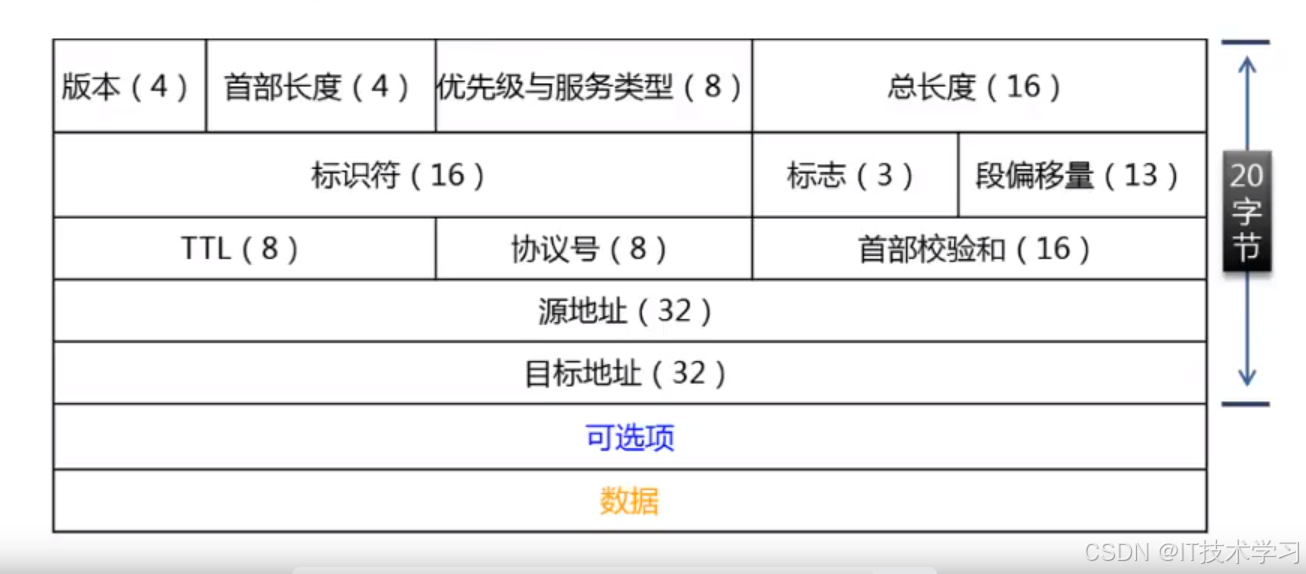

1.包头基本格式

IP数据报是可变长度的，它由两部分组成:首部和数据

首部由两部分组成:固定部分和可变部分

固定部分20字节，可变部分由一些选项组成，最长40字节

上图中，每一行是32位，4字节，前五行就是20字节。

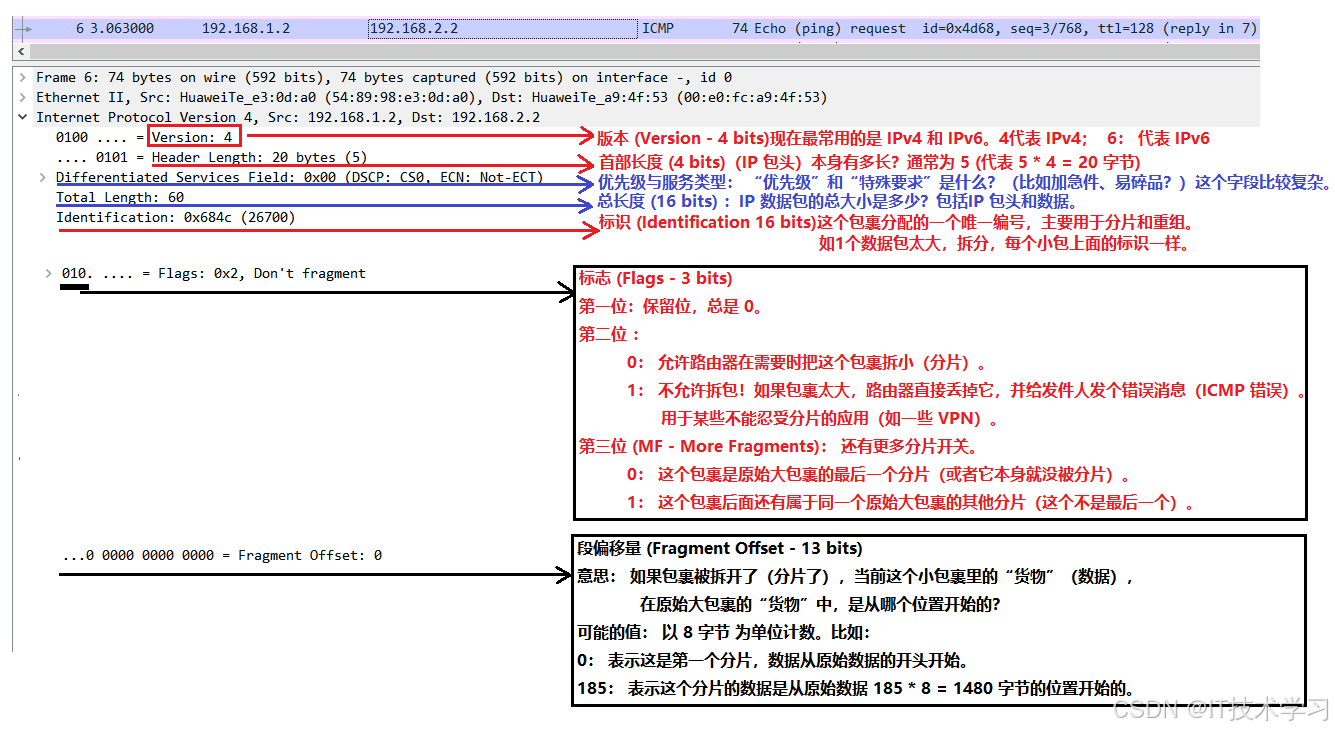

2.关键字段说明

版本 (Version - 4 bits)
- 意思： 这个包裹使用的是哪个“版本”的快递协议？现在最常用的是 IPv4 和 IPv6。
- 可能的值：
  - 4：代表 IPv4 (目前互联网上使用最多的版本)
  - 6：代表 IPv6 (新一代的互联网协议，地址空间更大，正在逐步普及)
- 重要性： 告诉处理这个包裹（数据包）的路由器和电脑，应该用哪套规则来解释这个面单（包头）和里面的东西（数据）。就像快递员一看就知道是按国内件还是国际件的规则处理。
首部长度 (IHL - Internet Header Length - 4 bits)
- 意思： 这个“快递面单”（IP 包头）本身有多长？
- 可能的值： 通常为 5 (代表 5 * 4 = 20 字节)。因为选项字段很少用，所以大多数情况下 IP 包头就是 20 字节长。
- 重要性： 告诉处理数据的设备，从哪里开始是包裹里的实际“货物”（传输层数据，如 TCP/UDP 数据），而不是面单信息。就像快递员需要知道面单贴到哪里结束，包裹本身从哪里开始。
服务类型 (ToS - Type of Service - 8 bits) / 区分服务 (DS - Differentiated Services - 6 bits)
- 意思： 这个包裹的“优先级”和“特殊要求”是什么？（比如加急件、易碎品？）
- 可能的值： 这个字段比较复杂，演变过。
  - 早期 (ToS)：可以设置优先级（如 最低延时, 最大吞吐量, 最高可靠性, 最小成本）。
  - 现在更常用 (DS)：用来标记数据包的服务质量 (QoS) 类别。网络设备可以根据这个值决定优先转发哪些包（比如视频通话的包优先级高于网页浏览的包），或者在网络拥塞时先丢弃哪些包。值由网络管理员定义（如 EF - 加速转发，用于语音/视频；AF - 确保转发，有不同丢弃优先级；BE - 尽力而为，默认）。
- 重要性： 让网络知道这个包裹（数据）有多重要/紧急，以便更好地管理和调度网络资源，提供更好的服务质量。就像你在快递单上勾选“加急”或者“易碎品小心轻放”。
总长度 (Total Length - 16 bits)
- 意思： 整个包裹（IP 数据包）的总大小是多少？包括“面单”（IP 包头）和里面的“货物”（数据）。
- 可能的值： 范围是 20 字节 (最小，只有包头无数据) 到 65535 字节 (最大)。
- 重要性： 告诉接收方这个包裹有多大，以便它知道需要接收多少数据。也帮助网络设备判断一个包是否完整、是否需要分片（见下）。就像快递单上写着包裹的总重量或体积。
标识 (Identification - 16 bits)
- 意思： 给这个包裹分配的一个唯一编号（在一个特定的会话或数据流中相对唯一）。
- 可能的值： 一个由发送方生成的数字（如 36754）。
- 重要性： 主要用于分片和重组。 如果一个包裹太大（超过网络链路允许的最大大小，称为 MTU），就需要被拆分成几个小包裹（分片）。所有属于同一个原始大包裹的小分片，它们的 标识 字段值都是一样的！这样接收方才能知道哪些小包裹原来是属于同一个大包裹的，需要把它们重新拼起来。就像你把一个大箱子分成几个小箱子邮寄，每个小箱子上都写着同一个原始运单号。
标志 (Flags - 3 bits)
- 意思： 控制包裹是否可以拆开（分片），以及当前这个小包裹是不是原始大包裹的最后一块。
- 可能的值 (3个开关)：
  - 第一位 (Reserved)： 保留位，总是 0。
  - 第二位 (DF - Don't Fragment)： 禁止分片开关。
    - 0：允许路由器在需要时把这个包裹拆小（分片）。
    - 1： 不允许拆包！如果包裹太大，路由器直接丢掉它，并给发件人发个错误消息（ICMP 错误）。用于某些不能忍受分片的应用（如一些 VPN）。
  - 第三位 (MF - More Fragments)： 还有更多分片开关。
    - 0：这个包裹是原始大包裹的最后一个分片（或者它本身就没被分片）。
    - 1：这个包裹后面还有属于同一个原始大包裹的其他分片（这个不是最后一个）。
- 重要性： 明确告诉路由器能不能拆包，并告诉接收方还有没有后续分片需要等待。
片偏移 (Fragment Offset - 13 bits)
- 意思： 如果包裹被拆开了（分片了），当前这个小包裹里的“货物”（数据）在原始大包裹的“货物”中，是从哪个位置开始的？
- 可能的值： 以 8 字节 为单位计数。比如：
  - 0：表示这是第一个分片，数据从原始数据的开头开始。
  - 185：表示这个分片的数据是从原始数据 185 * 8 = 1480 字节的位置开始的。
- 重要性： 接收方收到所有属于同一个原始大包裹的分片后，需要按照 片偏移 的值，像拼图一样，把各个小包裹里的数据按顺序拼接起来，还原出原始数据。就像你收到几个小箱子，要根据箱子编号（偏移量）按顺序打开，把里面的东西放回原位。
生存时间 (TTL - Time to Live - 8 bits)
- 意思： 这个包裹最多还能经过多少个“驿站”（路由器）。每经过一个路由器，这个值就减 1。重点：这个不是时间（秒），是跳数！
- 可能的值： 范围是 1 到 255。常见的起始值是 64 (Linux/Mac) 或 128 (Windows)。
- 重要性： 防止包裹在网络里迷路（形成路由环路）永远转圈。如果某个路由器发现这个包裹的 TTL 减到 0 了，它就会把包裹丢掉，并给发件人发一个错误消息（ICMP 超时）。就像快递单上写着“最多中转5次”，每过一个中转站就划掉一次，划没了就退回。
协议 (Protocol - 8 bits)
- 意思： 包裹里面装的“货物”是什么类型的？也就是 IP 包头后面紧跟着的是哪种高层协议的数据。
- 可能的值 (常见)：
  - 1： ICMP (网络控制消息，如 ping)
  - 6： TCP (可靠传输，如网页、邮件)
  - 17： UDP (快速传输，如视频、DNS 查询)
  - 89： OSPF (路由协议)
  - (还有很多其他协议号)
- 重要性： 告诉最终接收方（目的主机）的 IP 层，它需要把这个包裹里的“货物”（数据）交给哪个“部门”（传输层协议，如 TCP 或 UDP）去处理。就像快递单上写着“内件品名：文件”或“电子产品”，方便分拣中心把包裹送到正确的处理部门（文件部/电子部）。
首部校验和 (Header Checksum - 16 bits)
- 意思： 用来检查“快递面单”（IP 包头）本身在传输过程中有没有被意外损坏（比如电磁干扰导致的比特翻转）。
- 计算方式： 发送方根据包头内容计算出一个数值填在这里。每个路由器或接收方收到包后，会用同样的方法再计算一遍包头校验和，如果和自己算出来的不一样，就说明包头在传输中出错了。
- 可能的值： 计算得出的数值（如 0x4A5B）。
- 重要性： 保证面单信息的准确性。如果面单错了（比如目的IP错了），包裹就送错地方了。所以需要校验。注意： 这个只校验包头，不校验包裹里的“货物”（数据），数据的校验由高层协议（如TCP）负责。
源IP地址 (Source Address - 32 bits for IPv4, 128 bits for IPv6)
- 意思： 发件人的地址！ 发送这个包裹的电脑/设备的唯一网络地址。
- 可能的值： 一个合法的 IP 地址 (如 192.168.1.100 对于 IPv4, 2001:0db8:85a3::8a2e:0370:7334 对于 IPv6)。
- 重要性： 这是包裹的起点。接收方需要知道是谁发来的，才能回复。路由器（快递中转站）主要根据目的地址转发，但有时也会看源地址（比如做安全策略）。就像快递单上的发件人地址和电话。
目的IP地址 (Destination Address - 32 bits for IPv4, 128 bits for IPv6)
- 意思： 收件人的地址！ 这个包裹最终要送达的电脑/设备的唯一网络地址。
- 可能的值： 一个合法的 IP 地址 (如 8.8.8.8 对于 IPv4, 2001:4860:4860::8888 对于 IPv6)。
- 重要性： 这是最重要的字段！ 网络中的路由器（快递中转站）主要就是查看这个地址来决定包裹下一步该往哪个方向（哪个接口/线路）发送，直到最终到达目的地。就像快递单上的收件人地址和电话，是整个快递流程的核心依据。

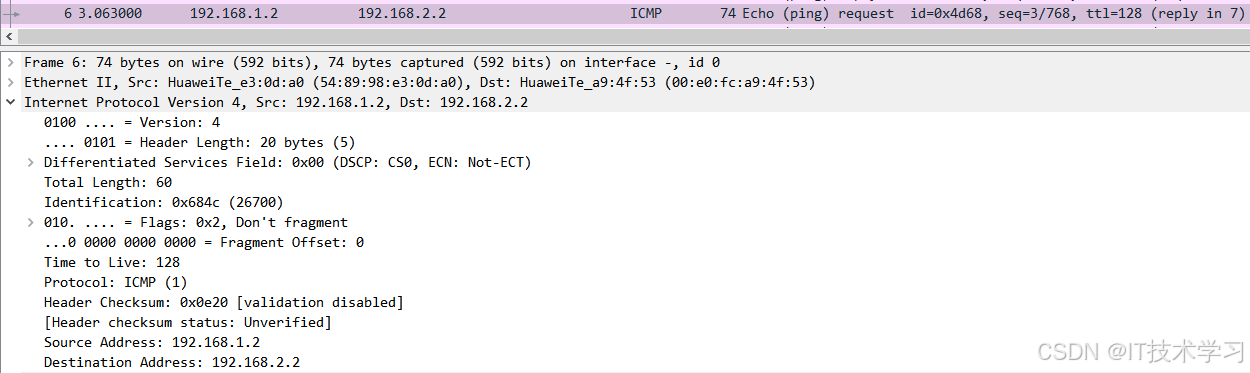

二、实验分析

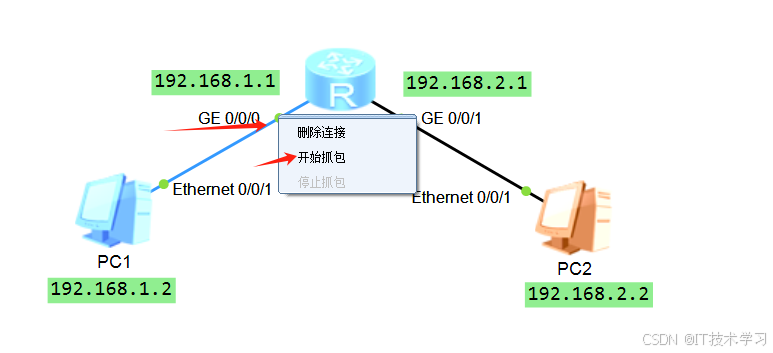

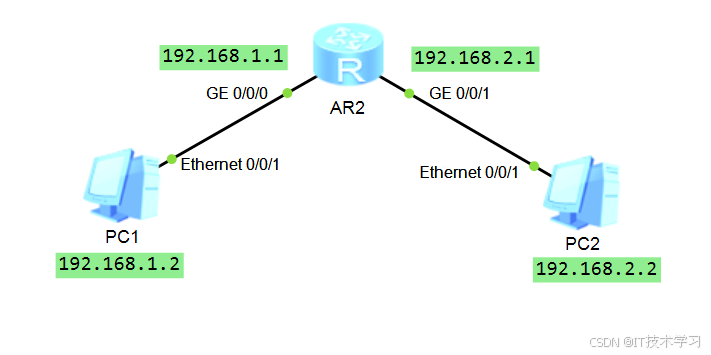

1.搭建拓扑结构

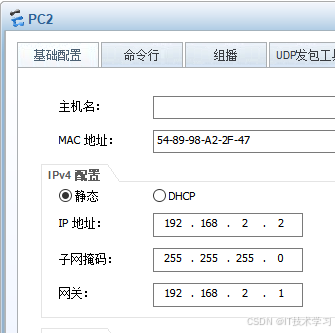

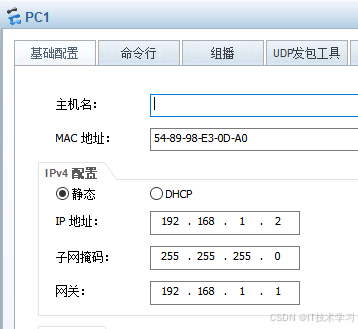

2.配置电脑

3.配置路由器

<Huawei>sys    #进入系统视图
[Huawei]int g0/0/0     #进入0号接口
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24     #设置IP和掩码[Huawei-GigabitEthernet0/0/1]int g0/0/1  #进入1号接口
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.1 24      #设置IP和掩码
