在建筑设计、机械制图等领域，精准测量多段线长度、直曲线长度是一项高频且关键的工作。传统操作中，工程师往往需要逐段点击，反复切换工具，不仅效率低下，还容易因人工操作失误导致数据偏差。如今，CAD快速看图针对此问题推出【连续测量】功能专为多段线、折线、曲线等复杂图形设计，以智能化操作重塑测量流程，让复杂线段测量一键完成，彻底告别 “眼力疲劳” 与 “重复劳动”！
CAD快速看图【连续测量】功能应用场景广泛，无论是建筑方案中的异形墙体窗洞尺寸，还是机械图纸中零件的复杂轮廓长度，都能轻松搞定。例如在建筑设计场景中，使用CAD快速看图测量户型图中墙体多段线总长度，快速核算建材用量；在市政设计场景中，一键获取道路、管线多段线长度，辅助工程量清单编制；在机械制造场景中，批量测量零件图中复杂轮廓线，为加工工艺提供精准数据......根据某设计院工程师实测反馈：“以前测一张复杂管线图需要近 1 小时，现在用‘多段线长度测量’功能，5 分钟搞定！自动汇总数据还能直接导入预算表，再也不用手动算总长了！”
下面，就来详细解析 CAD 快速看图【连续测量】功能的操作指南！
一、准备工作
想要体验CAD快速看图【连续测量】功能的高效便捷，可通过官网进行软件下载，还没安装的小伙伴，点击官网链接，即可快速下载正版软件，轻松开启测量新体验！
二、图文教程

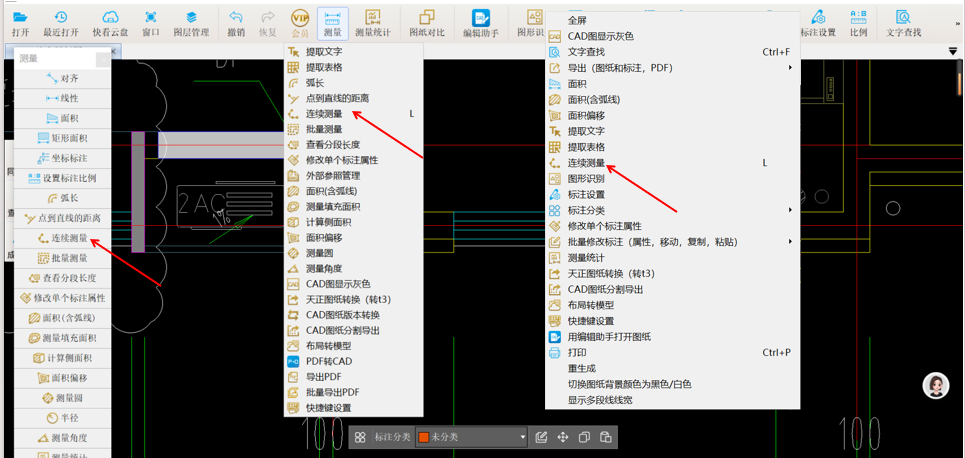

1.找到【连续测量】,测量多段线按钮
①测量-连续测量；②会员-连续测量；③右击-连续测量

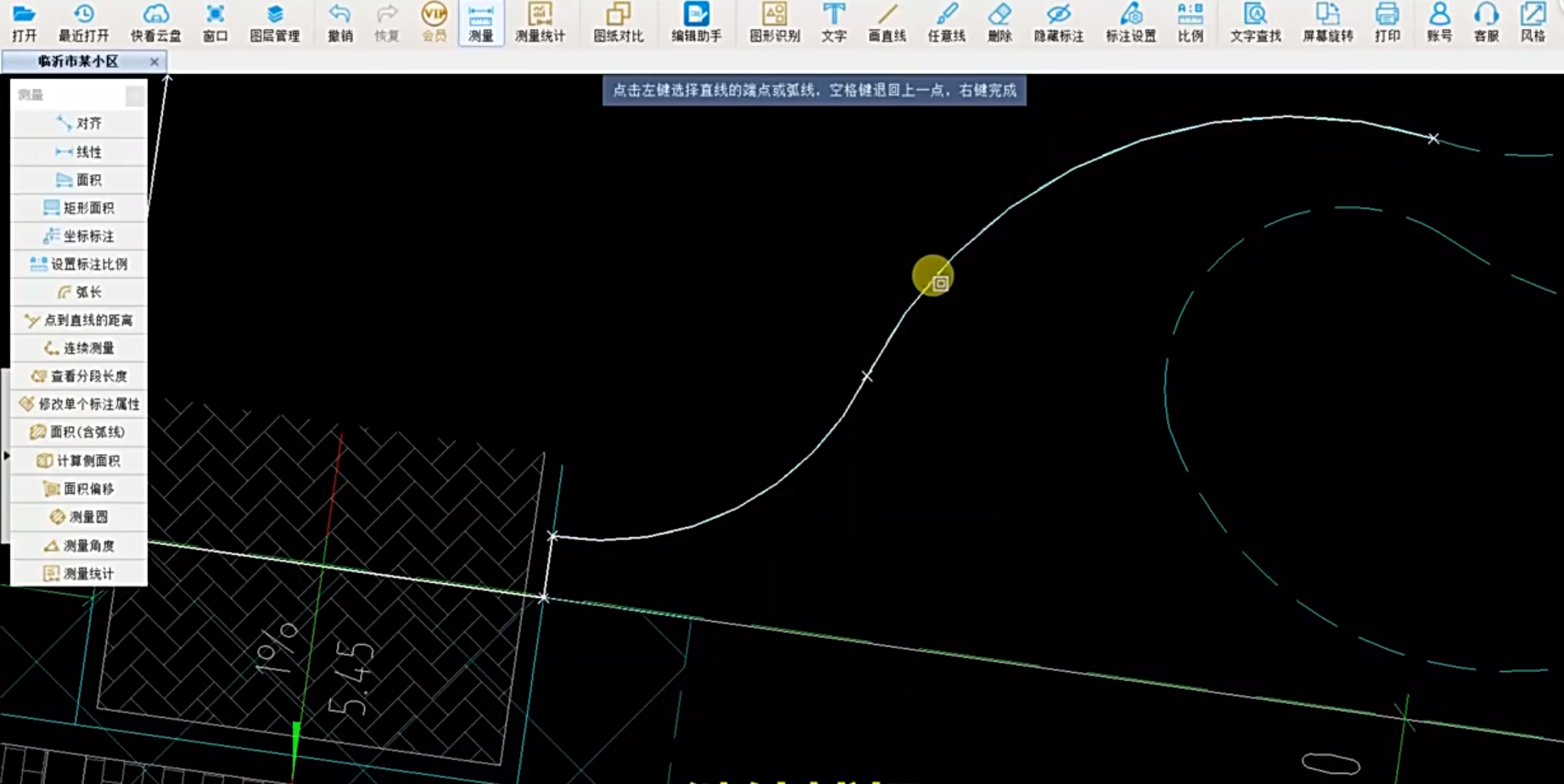

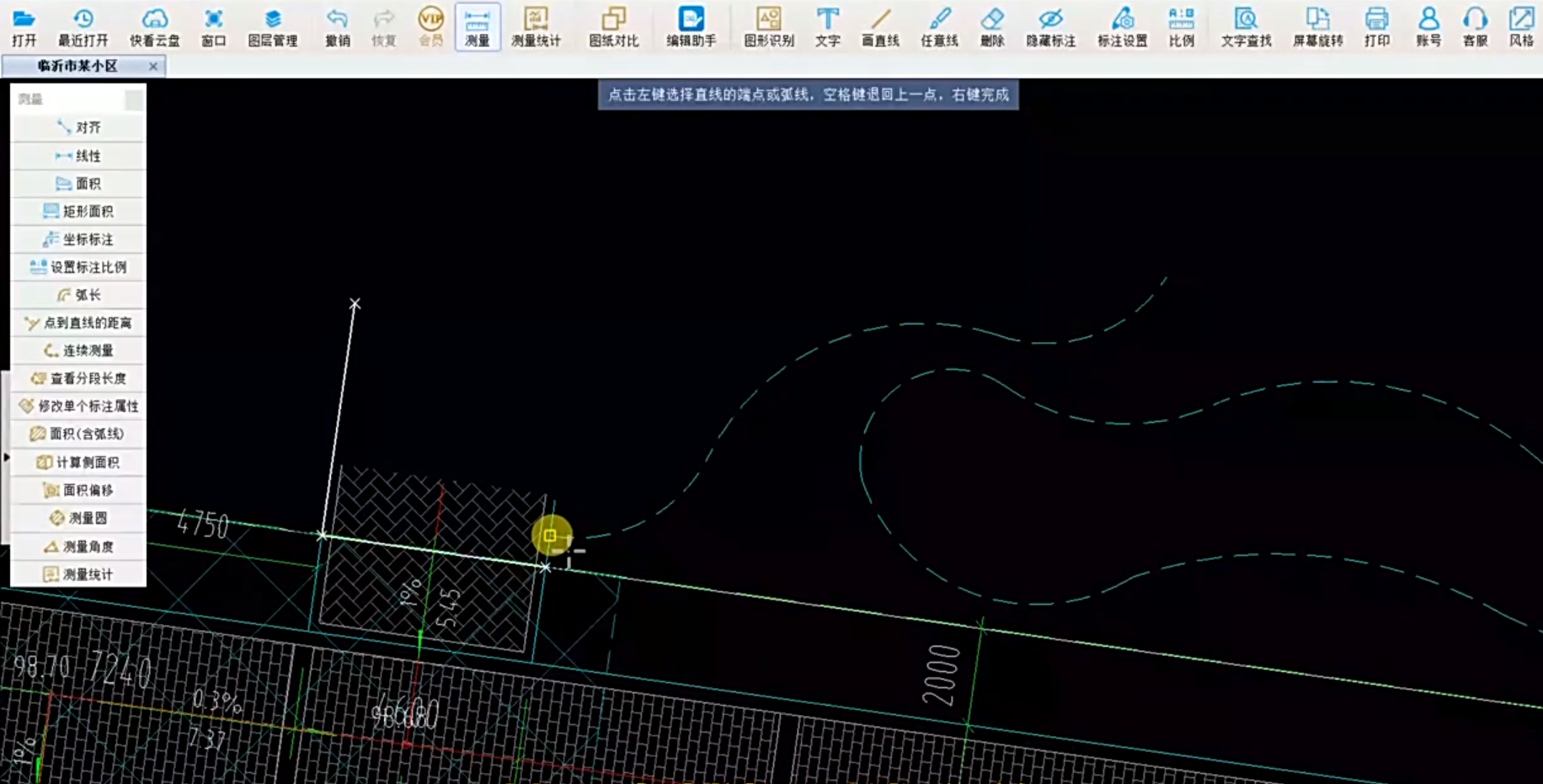

2. 打开需要测量的图纸，鼠标转换为十字形可以捕捉直线端点，左键依次点击需要测量的直线端点；点击曲线前，先找到曲线与直线的交点，将鼠标置于曲线上鼠标变为回字形表示曲线可以选取
3. 点选错误时按空格可以取消回上一步，点击右键点选结束，并点击左键将标注置于合适的位置。
4. 在点选时，可以灵活使用捕捉端点、中点、交点、正交等位置以方便测量
三、注意事项
1. 图层管理：测量前建议关闭无关图层，避免线段重叠导致误选。
- 单位校准：测量前通过【标注设置比例】功能，确认图纸单位与实际单位一致（如 1:100 比例的图纸需校准为 “毫米”）。
- 左键选择线段问的捕捉点，捕捉弧线前，先捕捉弧线的一个端点，再捕捉整条弧线，可以避免测量点断开的问题，测量完毕后右键确定，然后左键选择标注显示位置；
- 在连续测量过程中点击空格按钮，可以回退到上一捕捉点。
CAD 快速看图【连续测量】功能，无论是新手还是资深设计师，都能通过简单操作大幅提升效率。而目前CAD快速看图又新推出了【批量测量】支持同时对多个图形对象进行测量，可测量建筑平面图里的房间尺寸、机械零件图的轮廓长度等，能测量的图形对象类型更加丰富。在测量时，不仅能测量连续的线段，对于分散在图纸不同位置的同类线段（如同一图层的不同管线）也能进行测量 ，只要符合选择条件，都可纳入测量范围。想要尝试的小伙伴们可以尝试点击下载：CAD快速看图最新版！即可体验！
