CLIP论文学习

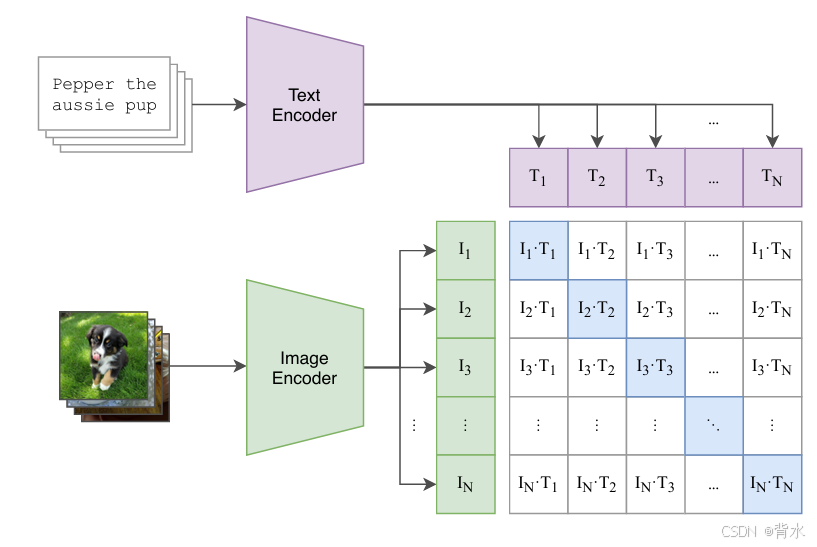

1.CLIP模型架构

CLIP的核心思想是通过对比学习，让模型学习图像和文本之间的关联。它分别对图像和文本进行编码，将它们映射到同一个特征空间，使得相关的图像和文本在该空间中距离更近。

2.模型训练原理（实例）

# image_encoder - ResNet or Vision Transformer
# text_encoder - CBOW or Text Transformer
# I[n, h, w, c] - minibatch of aligned images
# T[n, l] - minibatch of aligned texts
# W_i[d_i, d_e] - learned proj of image to embed
# W_t[d_t, d_e] - learned proj of text to embed
# t - learned temperature parameter

# extract feature representations of each modality
# 分别提取图像特征和文本特征
I_f = image_encoder(I) #[n, d_i]
T_f = text_encoder(T) #[n, d_t]

# joint multimodal embedding [n, d_e]
# 对两个特征进行线性投射，得到相同维度的特征，并进行l2归一化
I_e = l2_normalize(np.dot(I_f, W_i), axis=1)
T_e = l2_normalize(np.dot(T_f, W_t), axis=1)

# scaled pairwise cosine similarities [n, n]
# 计算缩放的余弦相似度：[n, n]
logits = np.dot(I_e, T_e.T) * np.exp(t)

# symmetric loss function
# 对称的对比学习损失：等价于N个类别的cross_entropy_loss
labels = np.arange(n) # 对角线元素的labels
loss_i = cross_entropy_loss(logits, labels, axis=0)
loss_t = cross_entropy_loss(logits, labels, axis=1)
loss = (loss_i + loss_t)/2

2.1数据流动以及实例

图片示例

• 图片1：一张高清照片，画面中有一只毛茸茸的白色猫，正慵懒地坐在米色的沙发上，周围有一些抱枕。
• 图片2：一张运动场景照片，一个穿着蓝色篮球服的人正在篮球场上高高跃起投篮，背景是观众和记分牌。

对应句子示例

• 句子1：“一只白色的猫惬意地坐在沙发上”
• 句子2：“一个人穿着蓝色球服在篮球场上投篮”

数学公式及数据流向展示

1. 输入数据

• 图像输入：
  • 假设小批量中有 $n=2$ 张图像，每张图像大小为 $h=224$ 像素高，$w=224$ 像素宽，$c=3$（RGB 三个通道），则图像输入 $I$ 的形状为 $I[n,h,w,c]=I[2,224,224,3]$。
• 文本输入：
  • 同样 $n=2$ 条文本，每条文本经过分词后长度 $l=10$，则文本输入 $T$ 的形状为 $T[n,l]=T[2,10]$。

2. 特征提取

• 图像特征提取：
  • 使用图像编码器 $image\_encoder$ 对输入图像 $I$ 进行编码，公式为
    $$I_f=image\_encoder(I)$$
    得到图像特征 $I_f$。假设图像编码器输出的特征维度 $d_i=2048$，则 $I_f$ 的形状为 $[n,d_i]=[2,2048]$。
  • 数据流向：$I[2,224,224,3]\stackrel{image\_encoder}{\to }{I}_f[2,2048]$
• 文本特征提取：
  • 使用文本编码器 $text\_encoder$ 对输入文本 $T$ 进行编码，公式为
    $$T_f=text\_encoder(T)$$
    得到文本特征 $T_f$。假设文本编码器输出的特征维度 $d_t=768$，则 $T_f$ 的形状为 $[n,d_t]=[2,768]$。
  • 数据流向：$T[2,10]\stackrel{text\_encoder}{\to }{T}_f[2,768]$

3. 特征投影与归一化

• 图像特征投影与归一化：
  • 投影矩阵 $W_i$ 的形状为 $[d_i,d_e]=[2048,512]$，先进行线性变换
    $$I_{proj}=\text{np.dot}(I_f,W_i)$$
    得到投影后的图像特征 $I_{proj}$，形状为 $[2,512]$。
  • 再进行 $l2$ 归一化
    $$I_e=l2\_normalize(I_{proj},axis=1)$$
    得到最终的图像嵌入特征 $I_e$，形状仍为 $[2,512]$。
  • 数据流向：$I_f[2,2048]\stackrel{\text{np.dot}(.,W_i[2048,512])}{\to }{I}_{proj}[2,512]\stackrel{l2\_normalize}{\to }{I}_e[2,512]$
• 文本特征投影与归一化：
  • 投影矩阵 $W_t$ 的形状为 $[d_t,d_e]=[768,512]$，先进行线性变换
    $$T_{proj}=\text{np.dot}(T_f,W_t)$$
    得到投影后的文本特征 $T_{proj}$，形状为 $[2,512]$。
  • 再进行 $l2$ 归一化
    $$T_e=l2\_normalize(T_{proj},axis=1)$$
    得到最终的文本嵌入特征 $T_e$，形状仍为 $[2,512]$。
  • 数据流向：$T_f[2,768]\stackrel{\text{np.dot}(.,W_t[768,512])}{\to }{T}_{proj}[2,512]\stackrel{l2\_normalize}{\to }{T}_e[2,512]$

4. 相似度计算

• 计算缩放的余弦相似度
  $$logits=\text{np.dot}(I_e,T_e^T)\times \text{np.exp}(t)$$
  其中 $I_e$ 形状为 $[2,512]$，$T_e^T$ 形状为 $[512,2]$，相乘得到一个 $[2,2]$ 的矩阵。假设温度参数 $t=0.07$，则将相似度得分乘以 $\text{np.exp}(0.07)$ 进行缩放。
• 数据流向：$I_e[2,512]\stackrel{\text{np.dot}(.,T_e^T[512,2])}{\to }\text{sim\_matrix}[2,2]\stackrel{\times \text{np.exp}(0.07)}{\to }logits[2,2]$

5. 损失计算

• 首先创建标签
  $$labels=\text{np.arange}(n)=[0,1]$$
• 从图像视角计算交叉熵损失
  $$los{s}_i=cross\_entropy\_loss(logits,labels,axis=0)$$
• 从文本视角计算交叉熵损失
  $$los{s}_t=cross\_entropy\_loss(logits,labels,axis=1)$$
• 最终损失
  $$loss=\frac{los{s}_i+los{s}_t}{2}$$
• 数据流向：$logits[2,2],labels[2]\stackrel{cross\_entropy\_loss(axis=0)}{\to }los{s}_i$；$logits[2,2],labels[2]\stackrel{cross\_entropy\_loss(axis=1)}{\to }los{s}_t$；$los{s}_i,los{s}_t\stackrel{\frac{.+.}{2}}{\to }loss$

通过不断最小化这个损失 $loss$，CLIP 模型可以学习到图像和文本之间的关联，使得相关的图像和文本在特征空间中更加接近。

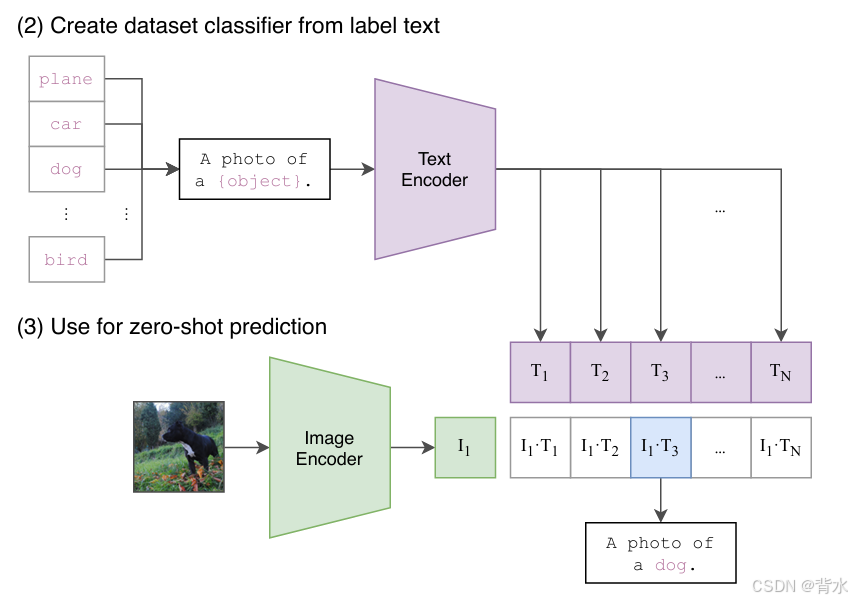

3.zero-shot

假设有一张图片，图片里是一只毛茸茸、长着长耳朵、眼睛又大又圆的动物，实际上这是一只兔子。要使用 CLIP 模型对这张图片进行零样本分类，分类的类别有“兔子”“猫咪”“狗狗”。

3.1.步骤一：文本编码

• 生成文本描述：为每个类别生成对应的文本描述，如下：
  • $t_1$ = “一张兔子的图片”
  • $t_2$ = “一张猫咪的图片”
  • $t_3$ = “一张狗狗的图片”
• 文本编码过程：设文本模型为 $E_t$，它会将输入的文本转换为固定长度的特征向量。假设文本模型 $E_t$ 把输入文本映射到一个 512 维的向量空间。当把 $t_1$ 输入到文本模型 $E_t$ 中，会得到一个 512 维的向量 ${\mathbf{v}}_{t_1}$，例如：
  $${\mathbf{v}}_{t_1}=[0.1,0.2,\cdots ,0.3]$$
  同理，对于 $t_2$ 和 $t_3$，分别得到：
  $${\mathbf{v}}_{t_2}=[0.4,0.5,\cdots ,0.6]$$
  $${\mathbf{v}}_{t_3}=[0.7,0.8,\cdots ,0.9]$$

3.2.步骤二：图像编码

• 将包含兔子的那张图片输入到视觉模型 $E_i$ 中。视觉模型 $E_i$ 会对图片进行特征提取，同样将其映射到 512 维的向量空间，得到图像特征向量 ${\mathbf{v}}_i$，假设：
  $${\mathbf{v}}_i=[0.15,0.22,\cdots ,0.33]$$

3.3.步骤三：相似度计算

使用余弦相似度公式 $$\text{sim}({\mathbf{v}}_1,{\mathbf{v}}_2)=\frac{{\mathbf{v}}_1\cdot {\mathbf{v}}_2}{\Vert {\mathbf{v}}_1\Vert \Vert {\mathbf{v}}_2\Vert }$$ 来计算图像特征向量与每个文本特征向量之间的相似度。

• 计算图像与“兔子”文本描述的相似度 $s_1$：
  首先计算分子 ${\mathbf{v}}_i\cdot {\mathbf{v}}_{t_1}$，点积运算就是对应元素相乘再相加，即：
  $${\mathbf{v}}_i\cdot {\mathbf{v}}_{t_1}=0.15\times 0.1+0.22\times 0.2+\cdots +0.33\times 0.3$$
  然后计算分母，向量的模 $\Vert \mathbf{v}\Vert =\sqrt{{\sum }_{i=1}^n{v}_i^2}$，所以
  $$\Vert {\mathbf{v}}_i\Vert =\sqrt{0.15^2+0.22^2+\cdots +0.33^2}$$
  $$\Vert {\mathbf{v}}_{t_1}\Vert =\sqrt{0.1^2+0.2^2+\cdots +0.3^2}$$
  最后得到 $$s_1=\frac{{\mathbf{v}}_i\cdot {\mathbf{v}}_{t_1}}{\Vert {\mathbf{v}}_i\Vert \Vert {\mathbf{v}}_{t_1}\Vert }$$，假设计算结果 $s_1=0.8$

• 计算图像与“猫咪”文本描述的相似度 $s_2$：
  同样的方法，分子 ${\mathbf{v}}_i\cdot {\mathbf{v}}_{t_2}=0.15\times 0.4+0.22\times 0.5+\cdots +0.33\times 0.6$
  分母 $\Vert {\mathbf{v}}_i\Vert$ 不变，
  $$\Vert {\mathbf{v}}_{t_2}\Vert =\sqrt{0.4^2+0.5^2+\cdots +0.6^2}$$
  得到 $$s_2=\frac{{\mathbf{v}}_i\cdot {\mathbf{v}}_{t_2}}{\Vert {\mathbf{v}}_i\Vert \Vert {\mathbf{v}}_{t_2}\Vert }$$，假设计算结果 $s_2=0.3$

• 计算图像与“狗狗”文本描述的相似度 $s_3$：
  分子 ${\mathbf{v}}_i\cdot {\mathbf{v}}_{t_3}=0.15\times 0.7+0.22\times 0.8+\cdots +0.33\times 0.9$
  分母 $\Vert {\mathbf{v}}_i\Vert$ 不变，
  $$\Vert {\mathbf{v}}_{t_3}\Vert =\sqrt{0.7^2+0.8^2+\cdots +0.9^2}$$
  得到 $$s_3=\frac{{\mathbf{v}}_i\cdot {\mathbf{v}}_{t_3}}{\Vert {\mathbf{v}}_i\Vert \Vert {\mathbf{v}}_{t_3}\Vert }$$，假设计算结果 $s_3=0.2$

3.4.步骤四：分类决策

使用公式 $$j^{\ast }=\arg \underset{j=1,2,3}{\max }{s}_j$$ 来找到最大相似度对应的索引。比较 $s_1=0.8$，$s_2=0.3$，$s_3=0.2$，可以发现 $s_1$ 最大，所以 $j^{\ast }=1$，这意味着模型将这张图片分类为“兔子”。

3.5.代码

import torch
import clip
from PIL import Image

# 加载CLIP模型和预训练权重
device = "cuda" if torch.cuda.is_available() else "cpu"
model, preprocess = clip.load("ViT-B/32", device=device)

# 定义分类类别
categories = ["兔子", "猫咪", "狗狗"]
text_descriptions = [f"一张{category}的图片" for category in categories]
text_tokens = clip.tokenize(text_descriptions).to(device)

# 加载待分类的图像
image_path = "test_image.jpg"
image = Image.open(image_path).convert("RGB")
image_input = preprocess(image).unsqueeze(0).to(device)

# 文本编码
with torch.no_grad():
    text_features = model.encode_text(text_tokens)
    text_features /= text_features.norm(dim=-1, keepdim=True)

    # 图像编码
    image_features = model.encode_image(image_input)
    image_features /= image_features.norm(dim=-1, keepdim=True)

# 相似度计算
similarities = (100.0 * image_features @ text_features.T).softmax(dim=-1)

# 分类决策
predicted_index = similarities.argmax().item()
predicted_category = categories[predicted_index]
