走进离线语音：安信可 VC‑01 智能模块全面拆解与 MCU 实战
今天带大家认识一款性价比极高的中文语音识别模块——安可信VC-01智能语音识别模块。不仅适合AI初学者入门，也是嵌入式开发人员做语音控制项目的利器！本文将结合VC-01的官方规格书内容、功能特点，并结合MUC主控芯片（如STM32、ESP32）进行项目实战讲解。
一、什么是VC-01语音模块？
VC-01 是安可信（Acontech）推出的一款高性能、低功耗的离线语音识别模块，适合嵌入式语音交互应用。它最大的优势是：
- 支持离线关键词识别
- 无需联网即可实现语音控制
- 支持多种命令词组定制
- 语音识别响应时间快，抗干扰强
- 支持UART串口通信，适配各种主控芯片
二、核心参数
| 参数 | 描述 |
|---|---|
| 主芯片 | US516P6（32-bit RISC 内核，240 MHz，DSP 指令 & FPU + FFT 加速器） |
| 存储 | 2 MB Flash，242 KB SRAM |
| 识别能力 | 支持 150 条本地指令，唤醒距离达 5 m，识别率 ≥ 98%，响应时间 < 100 ms |
| 音频性能 | 单 MIC 输入，双通道 DAC 输出，内置 AEC 及降噪算法 |
| 接口 | UART、I²C、PWM、GPIO、SPI、DAC |
| 工作电压 | 3.6–5 V，电流 > 500 mA，温度范围 –40~85 ℃ |
| 外形尺寸 | 模块体积约 25.5 × 24 × 3.2 mm，开发板约 42.2 × 35.6 mm |
三、VC-01模块引脚定义
| 引脚 | 功能说明 |
|---|---|
| VCC | 电源（3.3V 或 5V） |
| GND | 地 |
| RXD | 接收串口数据（接主控TX） |
| TXD | 发送串口数据（接主控RX） |
| EN | 模块使能（低电平有效） |
| K1/K2/K3 | 用户自定义按键输入（可触发语音识别） |
安信可语音开发平台的使用
首先进入http://voice.ai-thinker.com

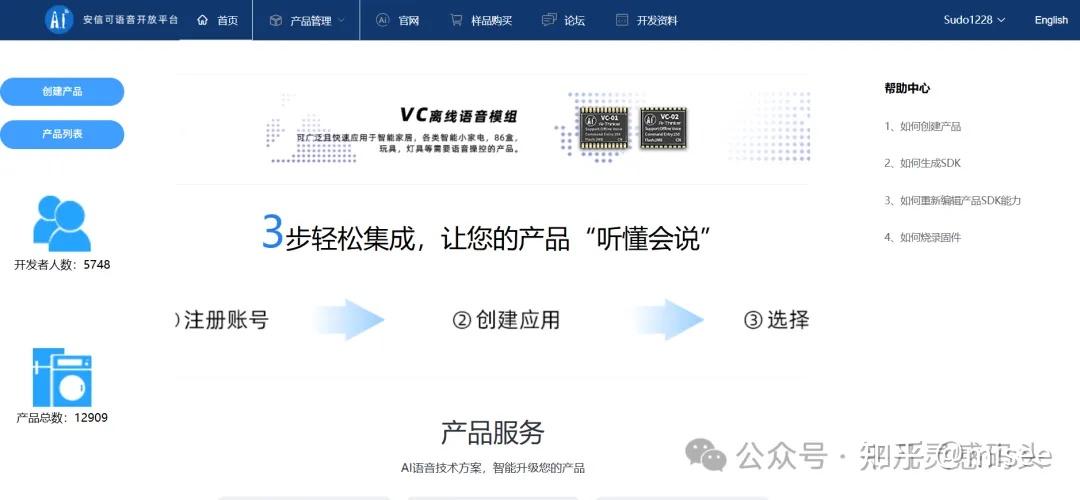

该网址进行注册后，显示该页面
之后点击左上角的创建产品，然后进入到下面页面

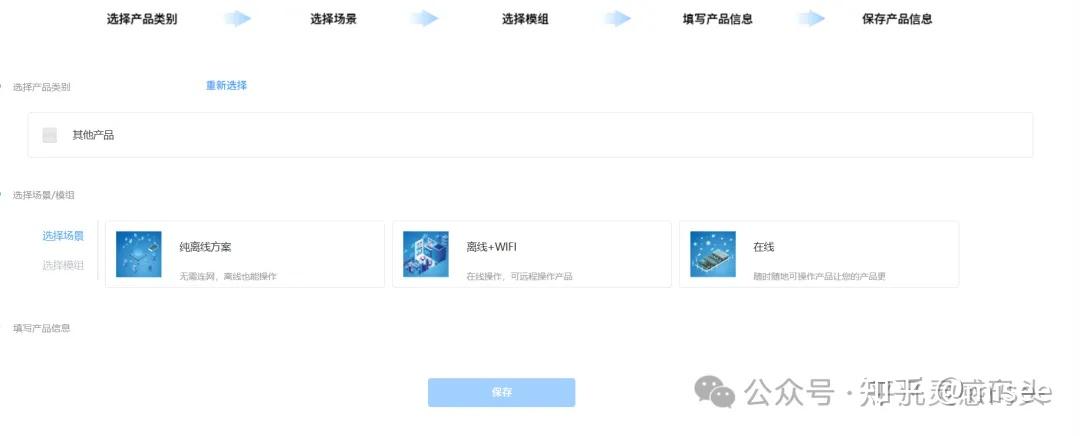

然后我们在选择产品类别，选择其他，接着进入下面该页面
我们选择纯离线方案，

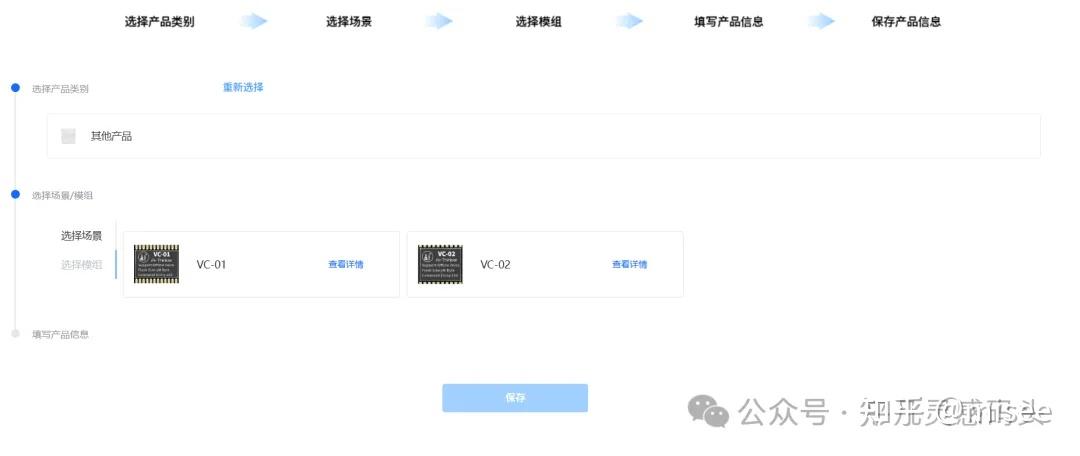

然后选择VC-01模组，

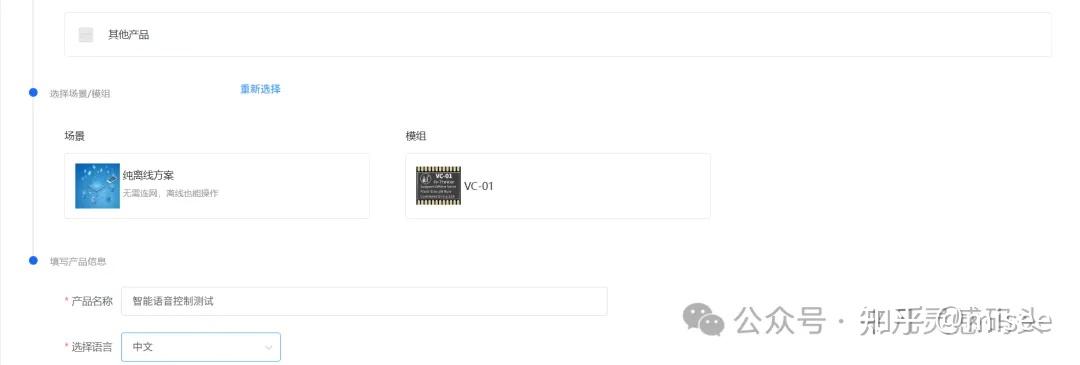

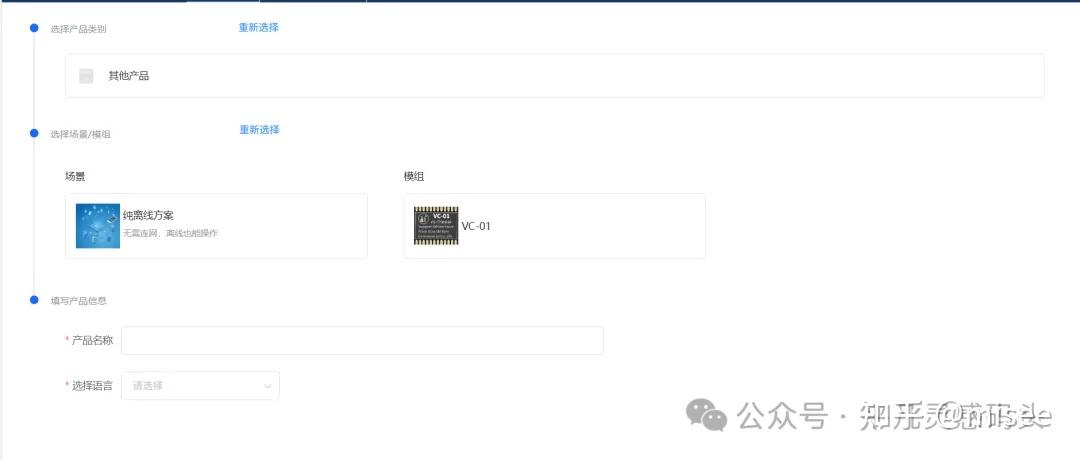

之后写入我们产品名称，与语言，下面是我们写好的
点击保存

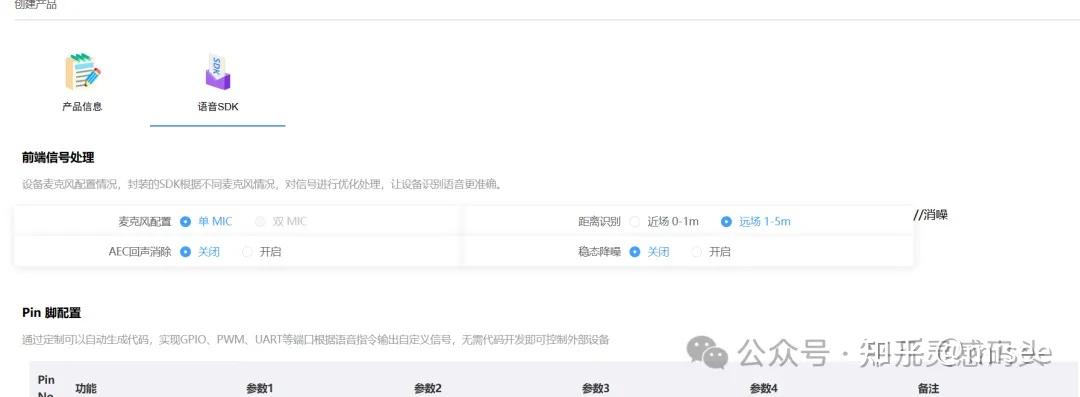

然后就来到语音配置界面
注意这里，我们应该选择为串口烧录，应该一般该模组没有ST-Link SWD烧录，所以选择为串口

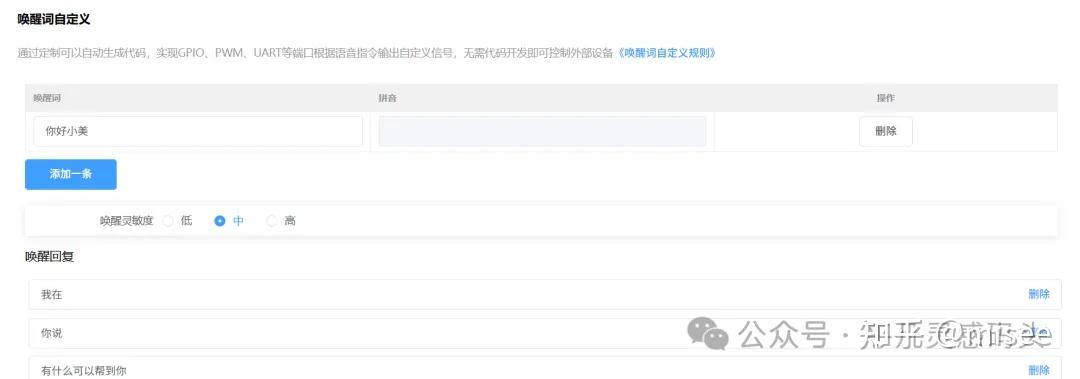

接着下滑，我们就可以配置唤醒词自定义

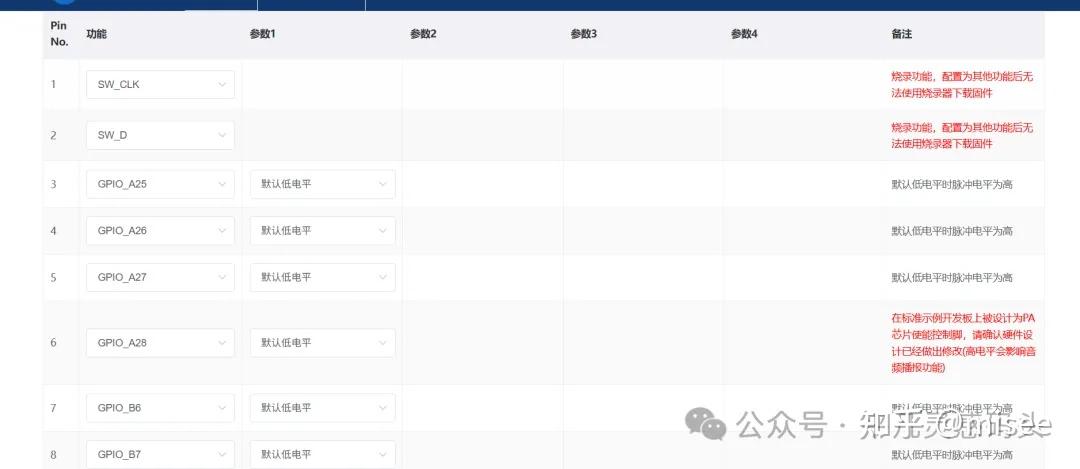

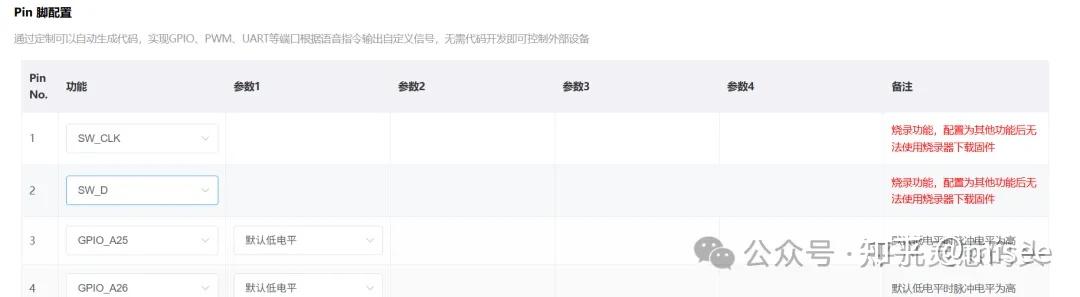

到了这里，就是可以设置我们想要配置自己主控上的设备，下面给你们举个例子。
案例展示

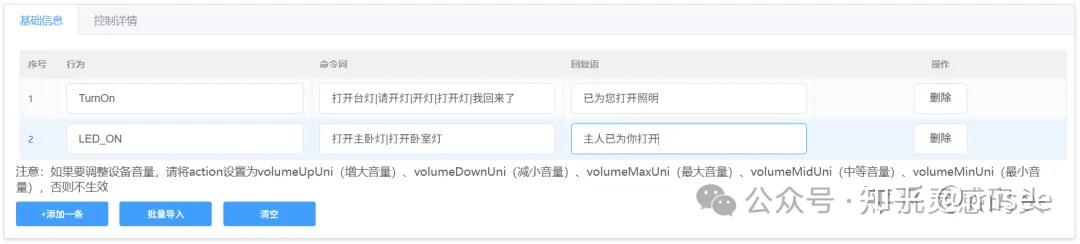

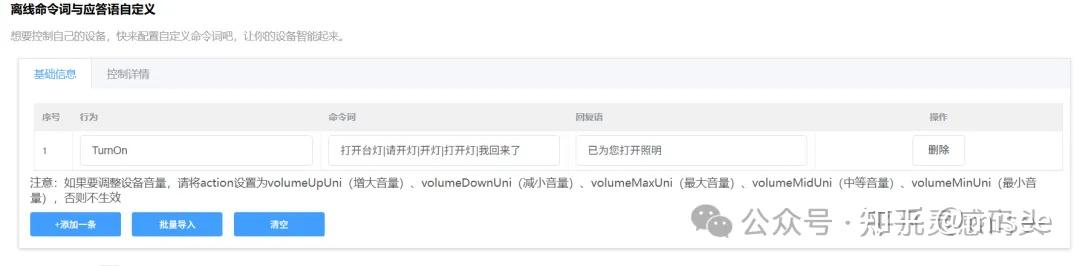

我们首先先添加一条基础信息，

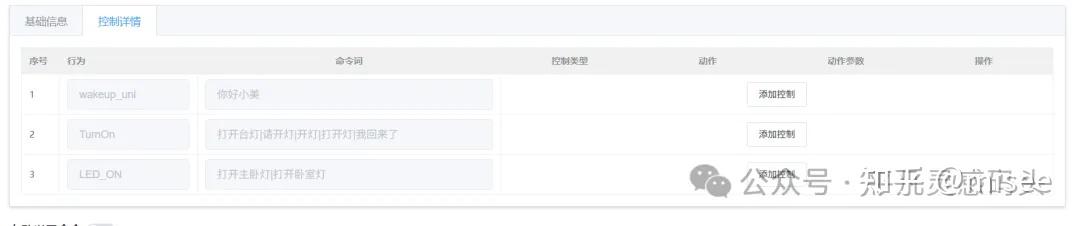

添加完这个基础信息后还要进行一个控制详情，就是以下图
基本就这样了，挺简单的，网上学习资料有很多，大家多多交流一下
四、STM32 控制代码（标准外设库实现）
1️⃣ 串口初始化代码（USART1）
void USART1_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);// PA9 = TX, PA10 = RXGPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_Init(GPIOA, &GPIO_InitStructure); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; GPIO_Init(GPIOA, &GPIO_InitStructure); USART_InitTypeDef USART_InitStructure;USART_InitStructure.USART_BaudRate = 115200;USART_InitStructure.USART_WordLength = USART_WordLength_8b;USART_InitStructure.USART_StopBits = USART_StopBits_1;USART_InitStructure.USART_Parity = USART_Parity_No;USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;USART_Init(USART1, &USART_InitStructure);USART_Cmd(USART1, ENABLE);
}
2️⃣ 串口接收数据解析
uint8_t VC01_ReceiveBuffer[64];
uint8_t index = 0;
void USART1_IRQHandler(void)
{if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET){uint8_t data = USART_ReceiveData(USART1);VC01_ReceiveBuffer[index++] = data;// 示例协议格式：0xAA 0x55 CMD_IDif (index >= 3){if (VC01_ReceiveBuffer[0] == 0xAA && VC01_ReceiveBuffer[1] == 0x55){uint8_t cmd = VC01_ReceiveBuffer[2];VC01_ExecuteCommand(cmd);}index = 0;}}
}3️⃣ 控制灯光或继电器（GPIO 控制）
void VC01_ExecuteCommand(uint8_t cmd)
{switch (cmd){case 0x01: // 语音命令：“打开灯”GPIO_SetBits(GPIOC, GPIO_Pin_13); // 点亮LEDbreak;case 0x02: // “关闭灯”GPIO_ResetBits(GPIOC, GPIO_Pin_13); // 熄灭LEDbreak;default:break;}
}
