消息队列系统设计与实践全解析

🚀 消息队列系统设计与实践全解析

📢 编辑点评：消息队列已成为现代分布式系统的标配组件，但如何选型、设计架构和运维却是工程师们面临的三大挑战。本文将带你深入了解消息队列系统设计的核心要点，从选型决策到架构模式再到运维实践，全方位提升你的系统设计能力！

🔍 一、消息队列选型

在微服务架构大行其道的今天，消息队列的选择直接影响系统的可扩展性、可靠性和性能表现。如何在众多消息队列产品中选择最适合自己业务场景的方案？

1.1 业务场景匹配矩阵

不同的业务场景对消息队列有不同的需求，我们可以通过场景匹配矩阵来辅助决策：

业务场景	推荐消息队列	主要优势	典型应用
高吞吐量数据管道	Kafka	超高吞吐、持久化存储、数据流处理	日志收集、用户行为分析
复杂路由和工作流	RabbitMQ	灵活的交换机和路由机制、丰富的协议支持	订单处理流程、任务调度
简单解耦和削峰填谷	Redis Streams	轻量级、易部署、低延迟	应用解耦、请求缓冲
大规模云原生应用	Pulsar	多租户、存算分离、地理复制	跨区域消息同步、IoT数据处理
金融级可靠性要求	RocketMQ	事务消息、严格顺序、金融级可靠性	支付系统、交易平台

选型时，应该从业务场景出发，而不是盲目追求技术潮流。例如，对于电商订单系统，可能需要严格的消息顺序和事务支持，RocketMQ会是更好的选择；而对于日志收集分析系统，Kafka的高吞吐特性则更为重要。

1.2 吞吐量/延迟/可靠性权衡

消息队列的三大核心指标往往需要权衡取舍：

// 吞吐量优先配置示例 (Kafka Producer)
Properties props = new Properties();
props.put("bootstrap.servers", "broker1:9092,broker2:9092");
props.put("key.serializer", "org.apache.kafka.common.serialization.StringSerializer");
props.put("value.serializer", "org.apache.kafka.common.serialization.StringSerializer");
// 批量发送配置
props.put("batch.size", 16384);
props.put("linger.ms", 5);
// 压缩配置
props.put("compression.type", "snappy");
// 异步发送
props.put("acks", "1");

// 可靠性优先配置示例 (Kafka Producer)
Properties props = new Properties();
props.put("bootstrap.servers", "broker1:9092,broker2:9092");
props.put("key.serializer", "org.apache.kafka.common.serialization.StringSerializer");
props.put("value.serializer", "org.apache.kafka.common.serialization.StringSerializer");
// 可靠性配置
props.put("acks", "all");
props.put("retries", 3);
props.put("max.in.flight.requests.per.connection", 1);
// 幂等性配置
props.put("enable.idempotence", true);

💡 权衡决策框架

1. 吞吐量优先场景：日志收集、监控数据、用户行为分析

   • 选择：Kafka、Pulsar
   • 配置重点：批量发送、压缩、异步确认

2. 低延迟优先场景：实时推荐、即时通讯、实时监控告警

   • 选择：Redis Streams、RabbitMQ
   • 配置重点：小批量或无批处理、内存优先级

3. 可靠性优先场景：支付交易、订单处理、金融记录

   • 选择：RocketMQ、RabbitMQ (镜像队列)
   • 配置重点：同步确认、事务消息、持久化存储

1.3 运维复杂度评估

选择消息队列时，不能只考虑功能和性能，还需要评估运维成本：

消息队列	部署复杂度	监控工具	运维挑战	社区活跃度
Kafka	中等	Kafka Manager, Prometheus	分区再平衡、磁盘管理	非常活跃
RabbitMQ	低	内置管理UI, Prometheus	集群节点同步、内存压力	活跃
RocketMQ	中等	内置控制台, Prometheus	主从同步、磁盘管理	较活跃
Pulsar	高	Pulsar Manager, Prometheus	ZooKeeper依赖、BookKeeper管理	活跃增长中
Redis Streams	低	Redis INFO, Prometheus	内存管理、持久化策略	非常活跃

🔧 运维成本降低策略

1. 容器化部署：使用Docker和Kubernetes简化部署和扩展
2. 统一监控平台：集成Prometheus和Grafana实现统一监控
3. 自动化运维：实现自动扩缩容、自动故障转移
4. 云托管服务：考虑使用云厂商的托管消息服务

🏗️ 二、典型架构设计

消息队列不仅是一个中间件组件，更是构建复杂分布式系统的核心基础设施。以下是三种基于消息队列的典型架构模式。

2.1 分布式事务最终一致性

在分布式系统中，跨服务的事务一致性是一个经典难题。基于消息队列的最终一致性方案是一种实用的解决方案。

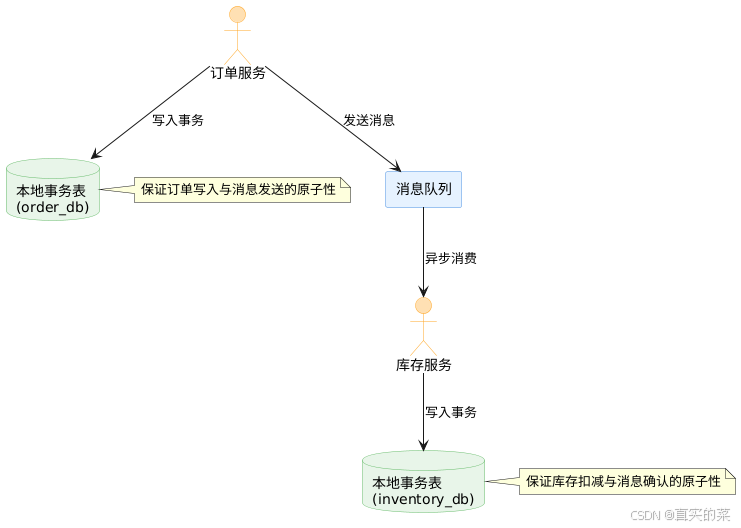

架构图解

实现要点

1. 本地消息表模式：

   @Transactional
   public void createOrder(Order order) {// 1. 创建订单（本地事务）orderRepository.save(order);// 2. 写入本地消息表（同一事务）MessageRecord message = new MessageRecord();message.setTopic("order-created");message.setPayload(JSON.toJSONString(order));message.setStatus(MessageStatus.PENDING);messageRepository.save(message);
   }


2. 消息投递服务：

   @Scheduled(fixedDelay = 1000)
   public void deliverMessages() {List<MessageRecord> pendingMessages = messageRepository.findByStatus(MessageStatus.PENDING);for (MessageRecord message : pendingMessages) {try {// 发送消息到消息队列kafkaTemplate.send(message.getTopic(), message.getPayload());// 更新消息状态message.setStatus(MessageStatus.DELIVERED);messageRepository.save(message);} catch (Exception e) {// 发送失败，记录重试次数message.setRetryCount(message.getRetryCount() + 1);messageRepository.save(message);}}
   }


3. 消费者幂等处理：

   @KafkaListener(topics = "order-created")
   public void handleOrderCreated(String payload) {Order order = JSON.parseObject(payload, Order.class);String messageId = order.getOrderId();// 检查是否已处理过该消息（幂等性保证）if (processedMessageRepository.existsById(messageId)) {log.info("Message already processed: {}", messageId);return;}try {// 执行库存扣减逻辑inventoryService.reduceInventory(order.getProductId(), order.getQuantity());// 记录消息已处理processedMessageRepository.save(new ProcessedMessage(messageId));} catch (Exception e) {// 处理失败，记录异常，等待重试log.error("Failed to process message: {}", messageId, e);throw e; // 重新抛出异常，触发消息重试}
   }


2.2 事件溯源模式

事件溯源（Event Sourcing）是一种将系统状态变化记录为一系列事件的设计模式，特别适合与消息队列结合使用。

核心概念

• 事件（Event）：系统中发生的所有状态变化
• 事件存储（Event Store）：持久化存储所有事件的仓库
• 聚合（Aggregate）：通过重放事件重建的业务实体
• 投影（Projection）：基于事件流构建的读模型

实现示例

// 1. 事件定义
public interface DomainEvent {String getAggregateId();long getVersion();LocalDateTime getTimestamp();
}public class OrderCreatedEvent implements DomainEvent {private String orderId;private String customerId;private List<OrderItem> items;private long version;private LocalDateTime timestamp;// getters and setters
}// 2. 事件存储
public interface EventStore {void save(DomainEvent event);List<DomainEvent> getEvents(String aggregateId);
}// 3. 聚合根
public class Order {private String orderId;private String customerId;private List<OrderItem> items;private OrderStatus status;private long version;// 通过事件重建状态public static Order recreateFrom(List<DomainEvent> events) {Order order = new Order();for (DomainEvent event : events) {order.apply(event);}return order;}private void apply(DomainEvent event) {if (event instanceof OrderCreatedEvent) {applyOrderCreatedEvent((OrderCreatedEvent) event);} else if (event instanceof OrderPaidEvent) {applyOrderPaidEvent((OrderPaidEvent) event);}// 更新版本号this.version = event.getVersion();}private void applyOrderCreatedEvent(OrderCreatedEvent event) {this.orderId = event.getOrderId();this.customerId = event.getCustomerId();this.items = event.getItems();this.status = OrderStatus.CREATED;}// 其他事件应用方法...
}

事件溯源的优势

1. 完整的审计跟踪：系统的每一次状态变化都有记录
2. 时间旅行能力：可以重建任意时间点的系统状态
3. 事件驱动架构的自然契合：与消息队列完美结合
4. 业务逻辑与存储解耦：降低系统复杂度

2.3 CQRS架构实现

CQRS（Command Query Responsibility Segregation，命令查询责任分离）是一种将系统的读操作和写操作分离的架构模式，特别适合与消息队列和事件溯源结合使用。

架构图解

实现示例

// 1. 命令处理器（写模型）
@Service
public class OrderCommandService {private final EventBus eventBus;private final EventStore eventStore;@Transactionalpublic void createOrder(CreateOrderCommand command) {// 验证命令validateCommand(command);// 创建事件OrderCreatedEvent event = new OrderCreatedEvent(UUID.randomUUID().toString(),command.getCustomerId(),command.getItems(),1L,LocalDateTime.now());// 保存事件eventStore.save(event);// 发布事件到消息队列eventBus.publish("order-events", event);}
}// 2. 事件处理器（更新读模型）
@Service
public class OrderEventHandler {private final OrderReadRepository readRepository;@KafkaListener(topics = "order-events")public void handleOrderEvent(String eventJson) {DomainEvent event = deserializeEvent(eventJson);if (event instanceof OrderCreatedEvent) {updateReadModel((OrderCreatedEvent) event);}// 处理其他类型事件...}private void updateReadModel(OrderCreatedEvent event) {OrderReadModel readModel = new OrderReadModel();readModel.setOrderId(event.getAggregateId());readModel.setCustomerId(event.getCustomerId());readModel.setItems(event.getItems());readModel.setStatus("CREATED");readModel.setCreatedAt(event.getTimestamp());readRepository.save(readModel);}
}// 3. 查询服务（读模型）
@Service
public class OrderQueryService {private final OrderReadRepository readRepository;public OrderReadModel getOrder(String orderId) {return readRepository.findById(orderId).orElseThrow(() -> new OrderNotFoundException(orderId));}public List<OrderReadModel> getCustomerOrders(String customerId) {return readRepository.findByCustomerId(customerId);}
}

CQRS的优势

1. 读写性能优化：可以针对读写场景分别优化
2. 扩展性提升：读写服务可以独立扩展
3. 模型复杂度降低：读写关注点分离
4. 与事件溯源的自然结合：写操作产生事件，读模型消费事件

🔧 三、监控与运维

消息队列系统的稳定运行离不开完善的监控和运维体系。

3.1 核心监控指标

有效的监控是发现问题的第一道防线，以下是消息队列系统必须监控的核心指标：

生产者指标

• 生产速率：每秒发送消息数（msg/s）
• 平均消息大小：单条消息的平均字节数
• 发送延迟：从发送到确认的时间
• 错误率：发送失败的消息比例

Broker指标

• 积压量：未被消费的消息数量
• 磁盘使用率：存储空间占用情况
• 分区不平衡度：各分区负载差异
• GC暂停时间：垃圾回收对服务的影响

消费者指标

• 消费延迟：消费滞后时间
• 处理速率：每秒处理消息数
• 重平衡频率：消费者组重新分配的频率
• 处理错误率：消息处理失败比例

监控实现示例

// 使用Micrometer监控Kafka消费者延迟
@Configuration
public class KafkaMetricsConfig {private final MeterRegistry meterRegistry;@Scheduled(fixedRate = 30000) // 每30秒执行一次public void reportConsumerLag() {Map<TopicPartition, Long> currentOffsets = getCurrentOffsets();Map<TopicPartition, Long> endOffsets = getEndOffsets();for (Map.Entry<TopicPartition, Long> entry : currentOffsets.entrySet()) {TopicPartition tp = entry.getKey();Long currentOffset = entry.getValue();Long endOffset = endOffsets.get(tp);if (endOffset != null) {long lag = endOffset - currentOffset;// 记录延迟指标meterRegistry.gauge("kafka.consumer.lag",Tags.of("topic", tp.topic(),"partition", String.valueOf(tp.partition()),"consumer_group", consumerGroup),lag);}}}
}

3.2 客户端配置优化

消息队列的性能很大程度上取决于客户端的配置。以下是一些关键的优化参数：

Kafka生产者优化

// 高吞吐量生产者配置
Properties props = new Properties();// 批处理优化
props.put("batch.size", 64 * 1024); // 64KB批次大小
props.put("linger.ms", 10); // 等待10ms收集更多消息// 缓冲区优化
props.put("buffer.memory", 64 * 1024 * 1024); // 64MB缓冲区// 压缩优化
props.put("compression.type", "lz4"); // 使用LZ4压缩// 网络优化
props.put("max.in.flight.requests.per.connection", 5);
props.put("connections.max.idle.ms", 180000); // 3分钟// 重试优化
props.put("retries", 3);
props.put("retry.backoff.ms", 100);

Kafka消费者优化

// 高吞吐量消费者配置
Properties props = new Properties();// 批量拉取优化
props.put("max.poll.records", 500); // 每次拉取500条消息
props.put("fetch.min.bytes", 1024 * 1024); // 至少拉取1MB数据
props.put("fetch.max.wait.ms", 500); // 最多等待500ms// 提交优化
props.put("enable.auto.commit", "false"); // 手动提交
props.put("auto.commit.interval.ms", 5000); // 自动提交间隔// 会话优化
props.put("heartbeat.interval.ms", 3000); // 3秒心跳
props.put("session.timeout.ms", 30000); // 30秒会话超时
props.put("max.poll.interval.ms", 300000); // 5分钟处理超时

3.3 集群扩容方案

随着业务增长，消息队列集群的扩容是不可避免的。以下是一套完整的扩容方案：

扩容前评估

1. 容量规划：

   • 当前消息量：每秒消息数 × 平均消息大小
   • 存储需求：日消息量 × 保留天数 × 副本数 × 1.5（冗余系数）
   • 处理能力：单节点处理上限 × 节点数

2. 性能瓶颈分析：

   • CPU使用率：是否超过70%
   • 磁盘I/O：是否接近饱和
   • 网络带宽：是否接近上限
   • JVM内存：GC频率是否正常

Kafka集群扩容步骤

# 1. 准备新节点
# 安装JDK和Kafka
scp kafka_2.13-3.3.1.tgz new-broker:/opt/
ssh new-broker "tar -xzf /opt/kafka_2.13-3.3.1.tgz -C /opt/"# 2. 配置新节点
scp server.properties new-broker:/opt/kafka/config/
ssh new-broker "sed -i 's/broker.id=0/broker.id=3/g' /opt/kafka/config/server.properties"# 3. 启动新节点
ssh new-broker "/opt/kafka/bin/kafka-server-start.sh -daemon /opt/kafka/config/server.properties"# 4. 重新分配分区
cat > reassign.json << EOF
{"version": 1,"partitions": [{"topic": "important-topic", "partition": 0, "replicas": [0,1,3]},{"topic": "important-topic", "partition": 1, "replicas": [1,2,3]},{"topic": "important-topic", "partition": 2, "replicas": [2,0,3]}]
}
EOF/opt/kafka/bin/kafka-reassign-partitions.sh --bootstrap-server kafka:9092 \--reassignment-json-file reassign.json --execute# 5. 验证重分配状态
/opt/kafka/bin/kafka-reassign-partitions.sh --bootstrap-server kafka:9092 \--reassignment-json-file reassign.json --verify

无缝扩容最佳实践

1. 分批扩容：每次只增加少量节点，观察系统稳定性

2. 错峰操作：选择业务低峰期进行扩容操作

3. 自动化工具：使用Kafka Manager或Cruise Control自动平衡负载

4. 监控加强：扩容期间加强监控频率，及时发现问题

5. 回滚预案：制定详细的回滚方案，以应对扩容失败

6. 容量预留：扩容后预留30%容量，应对突发流量

🔮 未来趋势与总结

消息队列技术正在快速发展，以下是值得关注的几个趋势：

1. 云原生化：与Kubernetes深度集成，实现自动化运维
2. 存算分离：计算节点和存储节点分离，实现独立扩展
3. 多协议支持：单一消息系统支持多种协议（MQTT、AMQP、Kafka Protocol）
4. 流批一体化：消息队列与流处理引擎的融合
5. 全球化部署：跨区域、跨云的消息同步机制

设计决策总结

在消息队列系统设计中，需要平衡以下几个关键因素：

• 功能 vs. 性能：丰富的功能通常意味着更高的复杂度和更低的性能
• 一致性 vs. 可用性：强一致性会影响系统可用性和性能
• 复杂度 vs. 可维护性：过于复杂的架构会增加运维难度
• 成本 vs. 可靠性：更高的可靠性通常需要更多的资源投入

最佳的消息队列系统设计应该是业务需求、技术能力和资源约束的平衡点。

---
