Digital IC Design Flow

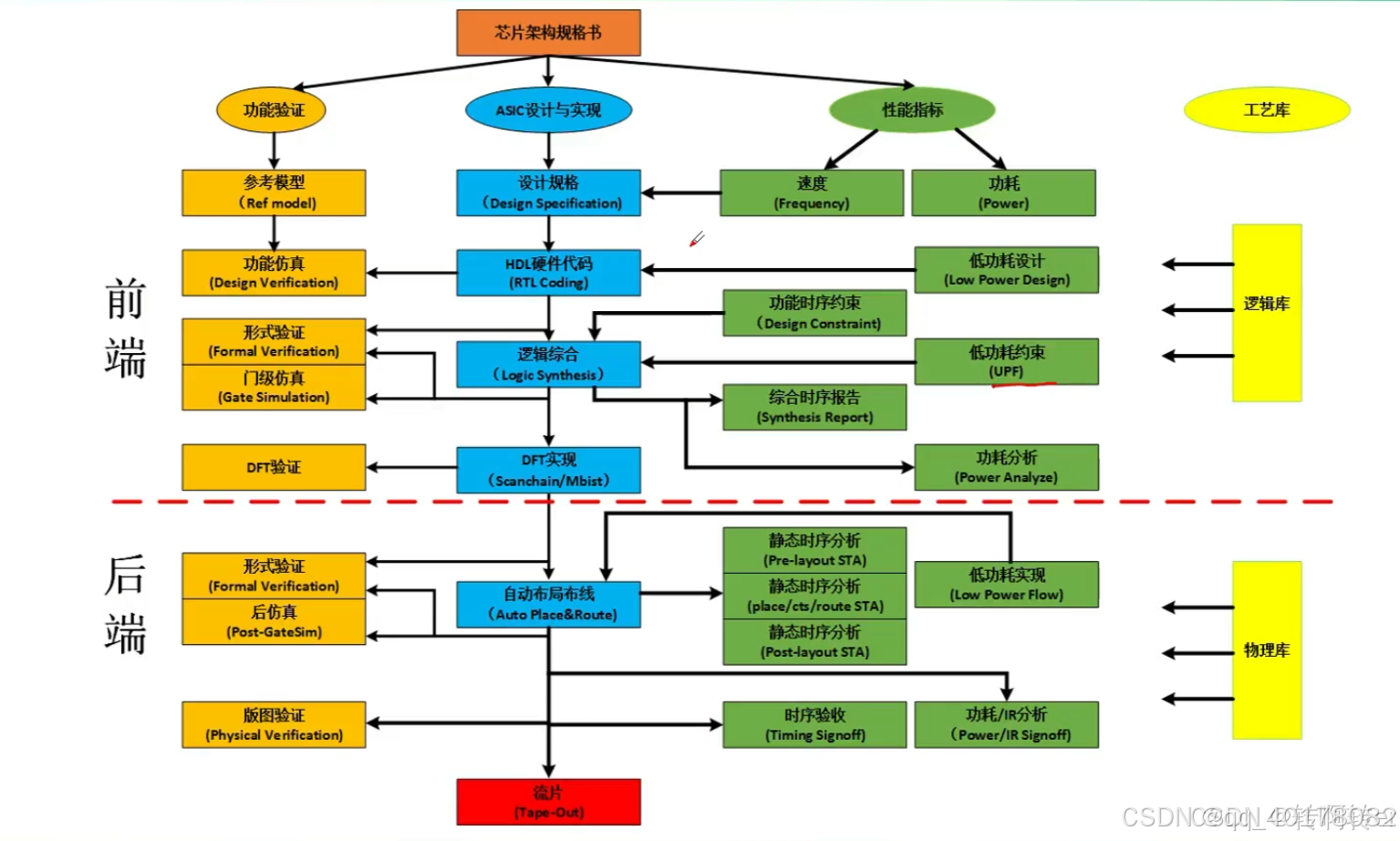

Flow介绍

1.设计规格

架构师根据市场需求制作算法模型（Algorithm emulation）及芯片架构（Chip architecture），确定芯片设计规格书（Chip design specification）

原型验证

原型验证（Prototype Validation）通常位于产品开发流程的前期阶段，主要是在设计和开发的初步阶段，用来验证设计假设、需求和功能是否符合预期。因此，原型验证通常发生在设计规格（Design Specification）和HDL硬件代码编写之前或者初期的设计阶段。

原型验证的具体位置

1. 设计规格（Design Specification）之后，HDL硬件代码之前：

   • 在整个设计过程开始之前，团队可能会首先通过原型验证来探索和验证设计方向。原型可以是一个低保真的模型，帮助确认产品的核心功能、用户需求和技术可行性。

   • 例如，在硬件设计中，可能会通过模拟或基于FPGA的原型验证来测试某些关键的硬件特性。

2.HDL硬件代码

功能仿真

是保证我们的RTL Code与规格的Spec保持一致，所以有时功能仿真也会回头对比甚至更改设计规格书.，因为此时会设计出很多验证的边界，这些边界是在最开始书写设计规格书期间是体现不出来的，此时会针对设计本身的边界去构造一些用例和测试点。

编写testbench、testplan，将写好的硬件描述语言在测试平台上跑一遍，检验功能是否正确，各项指标是否满足要求。

工具:

• Modelsim、Questsim（Mentor公司）
• VCS（Synopsys公司）
• NC-verilog（Cadence公司）

3.逻辑综合

综合工具：

将RTL代码映射
