STM标准库-TIM旋转编码器

一、编码器接口

1.1简介

• Encoder Interface 编码器接口
• 编码器接口可接收增量（正交）编码器的信号，根据编码器旋转产生的正交信号脉冲，自动控制CNT
• 自增或自减，从而指示编码器的位置、旋转方向和旋转速度
• 每个高级定时器和通用定时器都拥有1个编码器接口
• 两个输入引脚借用了输入捕获的通道1和通道2

1.2正交编码器

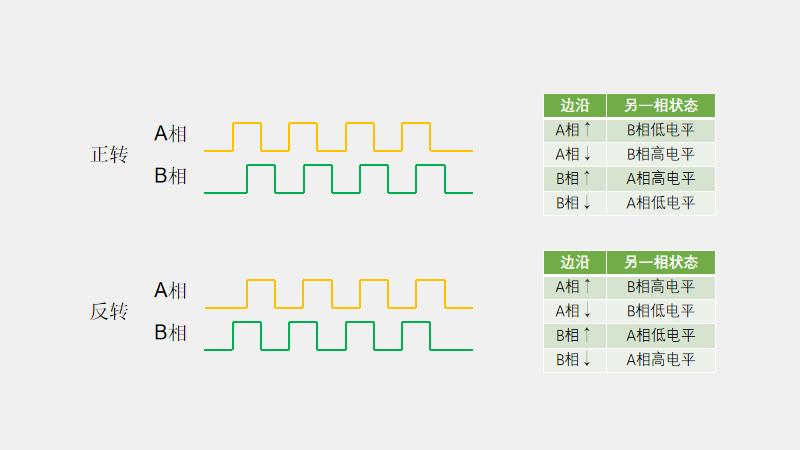

• 正交编码器：两个方波信号相位相差90°，超前90°或者滞后90°，分别代表正转和反转。
• 工作流程：根据编码器旋转产生的正交信号脉冲自动控制CND自增或自减，从而指示编码器的位置、旋转方向和旋转速度。

1.3编码器接口基本结构

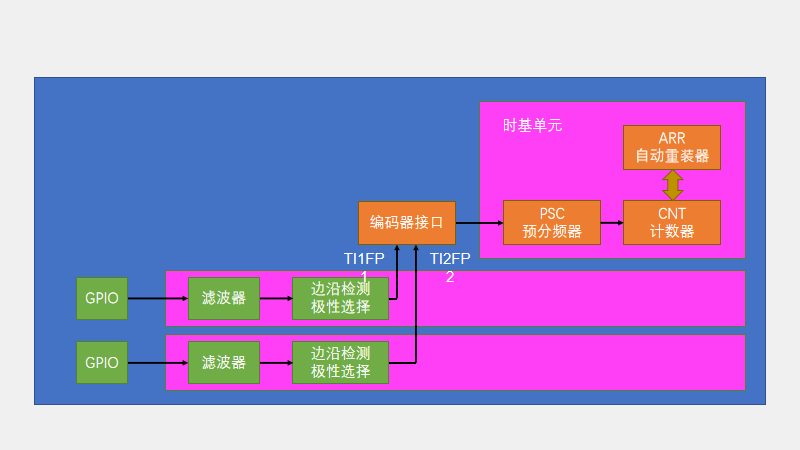

• 编码器测速实际上就是测频法测正交脉冲的频率。

• 要基于该架构图设计实现编码器接口，可按 “模块映射→配置步骤→代码实现” 逻辑展开，核心是将架构图的功能模块对应到 STM32的寄存器配置：

1. 模块与 STM32 配置的映射关系

架构图模块	STM32 功能配置	关键 API / 参数
GPIO	编码器信号输入引脚初始化（上拉输入）	GPIO_Mode_IPU
滤波器	输入信号滤波（抗抖动）	TIM_ICFilter = 0xF（高滤波）
边沿 / 极性选择	信号边沿检测与极性反转	TIM_ICPolarity_Rising/Falling
编码器接口	正交信号计数模式（双相 / 单相）	TIM_EncoderMode_TI12
时基单元	计数器范围（ARR）和预分频（PSC）	TIM_Period=65535、TIM_Prescaler=0

2. 设计实现步骤（核心流程）

① 硬件规划

• 选定定时器（如 TIM3），其 CH1（PA6）、CH2（PA7） 引脚连接编码器 A 相、B 相。

② 时钟使能

c

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);   // 使能TIM3时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);  // 使能GPIOA时钟

③ GPIO 配置（对应架构图 “GPIO” 模块）

c

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;          // 上拉输入，稳定信号
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7; // PA6（CH1）、PA7（CH2）
GPIO_Init(GPIOA, &GPIO_InitStructure);

④ 时基单元配置（对应架构图 “时基单元”）

c

TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
TIM_TimeBaseInitStructure.TIM_Period = 65535;          // ARR=65535（最大计数范围）
TIM_TimeBaseInitStructure.TIM_Prescaler = 0;           // PSC=0（计数器由外部信号驱动，预分频无实际作用）
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; // 初始方向（编码器会覆盖）
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);

⑤ 输入滤波 + 极性配置（对应架构图 “滤波器、边沿 / 极性选择”）

c

TIM_ICInitTypeDef TIM_ICInitStructure;
TIM_ICStructInit(&TIM_ICInitStructure);                // 结构体默认值初始化
TIM_ICInitStructure.TIM_ICFilter = 0xF;                // 最高滤波等级，抗抖动
TIM_ICInit(TIM3, &TIM_ICInitStructure);                // 配置CH1
TIM_ICInitStructure.TIM_Channel = TIM_Channel_2;       // 切换到CH2
TIM_ICInit(TIM3, &TIM_ICInitStructure);                // 配置CH2

⑥ 编码器接口模式（对应架构图 “编码器接口”）

c

TIM_EncoderInterfaceConfig(  TIM3,                      // 定时器  TIM_EncoderMode_TI12,      // 双相计数（TI1、TI2边沿均响应，精度×2）  TIM_ICPolarity_Rising,     // CH1不反相（上升沿触发）  TIM_ICPolarity_Rising      // CH2不反相（上升沿触发）
);

⑦ 使能定时器，开始计数

c

TIM_Cmd(TIM3, ENABLE);  // 启动计数器，响应编码器信号

⑧ 数据读取（轮询 / 中断）

c

// 轮询方式：直接读取计数值
int16_t encoderValue = TIM_GetCounter(TIM3);  // 中断方式：配合TIM2定时中断（如题目代码），周期性读取增量

3. 关键逻辑说明

• 架构图的信号流：
  编码器 A/B 相 → GPIO 输入 → 滤波器（TIM_ICFilter）→ 边沿 / 极性处理（TIM_ICPolarity）→ 生成 TI1FP1/TI2FP2 → 编码器接口 → 驱动时基单元 CNT 计数。
• 计数方向自动控制：
  编码器接口根据 TI1、TI2 的边沿跳变顺序，自动控制 CNT 向上 / 向下计数（正转 / 反转），无需软件判断方向。

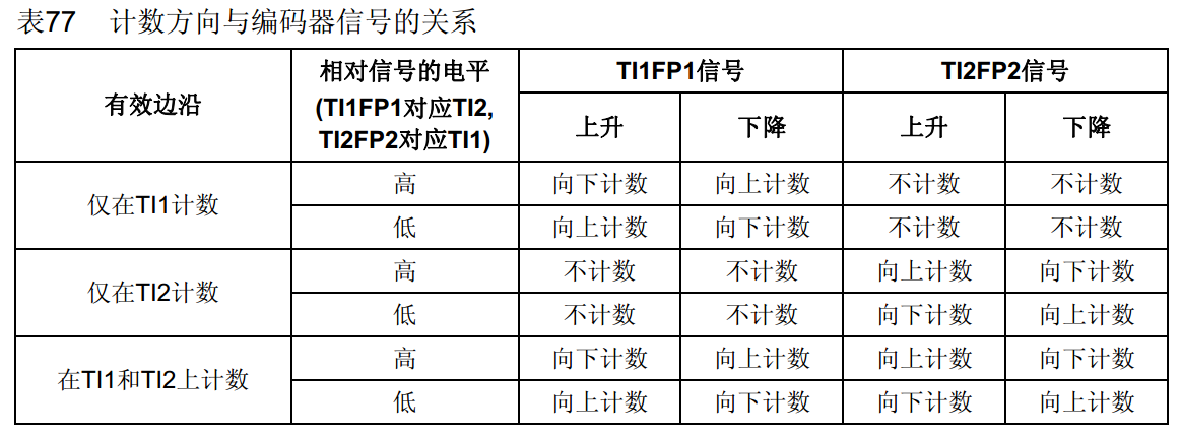

1.4工作模式

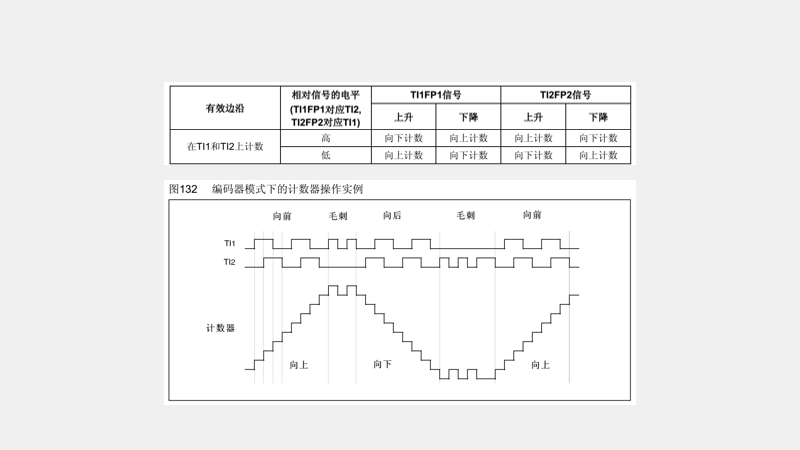

1.5实例（均不反相）

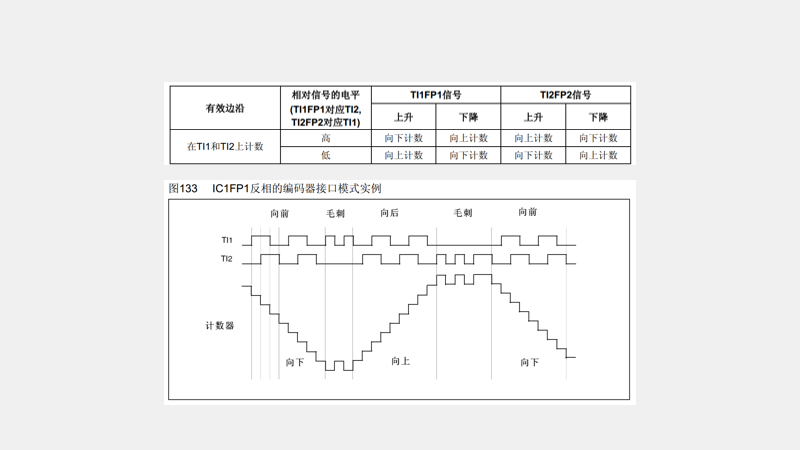

1.6实例（TI1反相）

二、编码器接口测速

2.1接线图

• 编码器需要接入两路正交信号（A 相和 B 相），对应定时器的 通道 1（CH1）和通道 2（CH2）。
• CH1 对应 PA6，CH2 对应 PA7（参考 STM32F103C8T6 数据手册）。
  TIM3 作为 通用定时器，支持编码器接口模式（基本定时器 TIM6/7 不支持），而高级定时器 TIM1 虽支持但通常用于更复杂功能（如互补 PWM 输出）。
• 编码器接口模式下，TIM3 可通过硬件自动处理正交信号的计数方向（自增 / 自减），无需软件干预，符合 “节约 CPU 资源” 的设计目标。

1. 若选用其他定时器（如 TIM2）

• 引脚映射：TIM2 的 CH1/CH2 对应 PA0/PA1，若 PA0/PA1 已被其他外设（如 PWM 输出）占用，则优先选择 TIM3 的 PA6/PA7。
• 功能冲突：若项目中 TIM2 用于 PWM（如电机驱动），则 TIM3 更适合编码器接口，避免资源冲突。

2. 高级定时器 TIM1 的局限性

• TIM1 虽支持编码器接口，但其引脚（如 PA8/PA9）常作为高级 PWM 输出（如三相电机控制），且配置复杂（需额外使能 APB2 时钟），不如通用定时器 TIM3。

2.2相关API

一、编码器接口配置 API

1. TIM_EncoderInterfaceConfig()

运行

void TIM_EncoderInterfaceConfig(TIM_TypeDef* TIMx, uint16_t TIM_EncoderMode, uint16_t TIM_IC1Polarity, uint16_t TIM_IC2Polarity);

• 功能：配置定时器为编码器接口模式

• 参数:

  • TIMx：定时器选择（如TIM3）

  • TIM_EncoderMode


    ：编码器模式

    • TIM_EncoderMode_TI1：仅 TI1 计数（A 相）
    • TIM_EncoderMode_TI2：仅 TI2 计数（B 相）
    • TIM_EncoderMode_TI12：TI1 和 TI2 同时计数（双相计数，精度 ×2）

  • TIM_IC1Polarity


    ：TI1 极性配置

    • TIM_ICPolarity_Rising：不反相（上升沿触发）
    • TIM_ICPolarity_Falling：反相（下降沿触发）

  • TIM_IC2Polarity：TI2 极性配置（同上）

• 示例

  运行

  TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);


二、计数器操作 API

2. TIM_SetCounter()

运行

void TIM_SetCounter(TIM_TypeDef* TIMx, uint16_t Counter);

• 功能：直接设置定时器计数器值（CNT）

• 参数:

  • TIMx：定时器选择
  • Counter：目标计数值（0~65535）

• 示例:

  运行

  TIM_SetCounter(TIM3, 0);  // 清零计数器（常用于读取增量值后复位）


3. TIM_GetCounter()

运行

uint16_t TIM_GetCounter(TIM_TypeDef* TIMx);

• 功能：获取当前计数器值（CNT）

• 参数 ：

  • TIMx：定时器选择

• 返回值：当前计数值（0~65535）

• 示例

  运行

  uint16_t count = TIM_GetCounter(TIM3);  // 读取当前计数值


三、编码器方向控制 API

4. TIM_GetCounterMode()

运行

uint16_t TIM_GetCounterMode(TIM_TypeDef* TIMx);

• 功能：获取计数器计数模式（向上 / 向下）

• 参数 ：

  • TIMx：定时器选择

• 返回值 ：

  • TIM_CounterMode_Up：向上计数（编码器正转）
  • TIM_CounterMode_Down：向下计数（编码器反转）

• 示例

  运行

  uint16_t mode = TIM_GetCounterMode(TIM3);  // 获取当前计数方向


四、编码器溢出标志 API

5. TIM_GetFlagStatus()

运行

FlagStatus TIM_GetFlagStatus(TIM_TypeDef* TIMx, uint16_t TIM_FLAG);

• 功能：检查定时器标志位状态（如溢出标志）

• 参数：

  • TIMx：定时器选择

  • TIM_FLAG


    ：标志位选择

    • TIM_FLAG_Update：更新事件标志（计数器溢出 / 下溢）

• 返回值 ：

  • SET：标志位被置位
  • RESET：标志位未被置位

• 示例：

  运行

  if (TIM_GetFlagStatus(TIM3, TIM_FLAG_Update) == SET) {// 处理计数器溢出/下溢事件TIM_ClearFlag(TIM3, TIM_FLAG_Update);  // 清除标志位
  }


五、编码器中断配置 API

6. TIM_ITConfig()

运行

void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState);

• 功能：使能或禁用定时器中断

• 参数 ：

  • TIMx：定时器选择

  • TIM_IT


    ：中断源选择

    • TIM_IT_Update：更新中断（计数器溢出 / 下溢）

  • NewState


    ：使能状态

    • ENABLE：使能中断
    • DISABLE：禁用中断

• 示例 ：

  c

  运行

  TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);  // 使能TIM3更新中断


六、编码器接口状态读取 API

7. TIM_GetCapture1() / TIM_GetCapture2()

运行

uint16_t TIM_GetCapture1(TIM_TypeDef* TIMx);
uint16_t TIM_GetCapture2(TIM_TypeDef* TIMx);

• 功能：获取编码器接口的捕获值（CCR 寄存器）

• 参数 ：

  • TIMx：定时器选择

• 返回值 ：

  • 通道 1/2 的捕获值（编码器接口中较少使用，主要用于输入捕获模式）

2.3代码

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
#include "Encoder.h"int16_t Speed;			//定义速度变量int main(void)
{/*模块初始化*/OLED_Init();		//OLED初始化Timer_Init();		//定时器初始化Encoder_Init();		//编码器初始化/*显示静态字符串*/OLED_ShowString(1, 1, "Speed:");		//1行1列显示字符串Speed:while (1){OLED_ShowSignedNum(1, 7, Speed, 5);	//不断刷新显示编码器测得的最新速度}
}/*** 函    数：TIM2中断函数* 参    数：无* 返 回 值：无* 注意事项：此函数为中断函数，无需调用，中断触发后自动执行*           函数名为预留的指定名称，可以从启动文件复制*           请确保函数名正确，不能有任何差异，否则中断函数将不能进入*/
void TIM2_IRQHandler(void)
{if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)		//判断是否是TIM2的更新事件触发的中断{Speed = Encoder_Get();								//每隔固定时间段读取一次编码器计数增量值，即为速度值TIM_ClearITPendingBit(TIM2, TIM_IT_Update);			//清除TIM2更新事件的中断标志位//中断标志位必须清除//否则中断将连续不断地触发，导致主程序卡死}
}

Encoder.c

#include "stm32f10x.h"                  // Device header/*** 函    数：编码器初始化* 参    数：无* 返 回 值：无*/
void Encoder_Init(void)
{/*开启时钟*/RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟/*GPIO初始化*/GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6和PA7引脚初始化为上拉输入/*时基单元初始化*/TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1;                //预分频器，即PSC的值TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元/*输入捕获初始化*/TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量TIM_ICStructInit(&TIM_ICInitStructure);							//结构体初始化，若结构体没有完整赋值//则最好执行此函数，给结构体所有成员都赋一个默认值//避免结构体初值不确定的问题TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道TIM_ICInitStructure.TIM_Channel = TIM_Channel_2;				//选择配置定时器通道2TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道/*编码器接口配置*/TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);//配置编码器模式以及两个输入通道是否反相//注意此时参数的Rising和Falling已经不代表上升沿和下降沿了，而是代表是否反相//此函数必须在输入捕获初始化之后进行，否则输入捕获的配置会覆盖此函数的部分配置/*TIM使能*/TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}/*** 函    数：获取编码器的增量值* 参    数：无* 返 回 值：自上此调用此函数后，编码器的增量值*/
int16_t Encoder_Get(void)
{/*使用Temp变量作为中继，目的是返回CNT后将其清零*/int16_t Temp;Temp = TIM_GetCounter(TIM3);TIM_SetCounter(TIM3, 0);return Temp;
}

模块	作用
TIM3	编码器接口，硬件自动计数（自增 / 自减），记录编码器旋转的增量值
TIM2	定时器，周期性触发中断（如 100ms），在中断中读取 TIM3 的计数值并更新 Speed
主函数	循环显示 Speed 值，依赖 TIM2 中断更新数据

Encoder.h

#ifndef __ENCODER_H
#define __ENCODER_Hvoid Encoder_Init(void);
int16_t Encoder_Get(void);#endif

2.4现象

• OLED 显示内容

初始状态：OLED 第一行显示 Speed:0，表示编码器未旋转时速度为 0。
旋转编码器时：实时显示速度值，格式为 Speed:±XXXX（± 表示方向，XXXX 为数值）。

• 旋转方向与数值正负

正转（向右旋转）：Speed 显示正数值，旋转越快数值越大（如 Speed:+120）。
反转（向左旋转）：Speed 显示负数值，旋转越快数值越小（如 Speed:-80）。
停止旋转：Speed 逐渐归零（取决于编码器机械特性和滤波配置）。

• 旋转速度与数值大小

慢速旋转：数值绝对值小（如 ±10~±50）。
快速旋转：数值绝对值大（如 ±100~±200）。

• 编码器接口连接

PA6（TIM3_CH1）接编码器 A 相，PA7（TIM3_CH2）接 B 相，若接线反相：
正转显示负数值，反转显示正数值（方向相反）。
