【在线五子棋对战】二、websocket 服务器搭建

news 来源：原创 2025/6/8 6:36:49

文章目录

  • Ⅰ. WebSocket
    • 1、简介
    • 2、特点
    • 3、原理解析
    • 4、报文格式
  • Ⅱ. WebSocketpp
    • 1、认识
    • 2、常用接口
    • 3、websocketpp库搭建服务器
      • 搭建流程
      • 主体框架
      • 填充回调函数细节
    • 4、编写 makefile 文件
    • 5、websocket客户端

在这里插入图片描述

Ⅰ. WebSocket

1、简介

WebSocket 是从 HTML5 开始支持的一种网页端和服务端保持长连接的消息推送机制。

  • 传统的 web 程序都是属于 “⼀问⼀答” 的形式，即客户端给服务器发送了⼀个 HTTP 请求，服务器给客户端返回⼀个 HTTP 响应。这种情况下服务器是属于被动的一方，如果客户端不主动发起请求服务器就无法主动给客户端响应
  • 像网页即时聊天或者我们做的五子棋游戏这样的程序都是非常依赖 “消息推送” 的， 即需要服务器主动推动消息到客户端。如果只是使用原生的 HTTP 协议，要想实现消息推送⼀般需要通过 “轮询” 的⽅式实现，而轮询的成本比较高并且也不能及时的获取到消息的响应。

​ 基于上述两个问题， 就产生了 WebSocket 协议。WebSocket 更接近于 TCP 这种级别的通信⽅式，⼀旦连接建立完成客户端或者服务器都可以主动的向对方发送数据。

​ 并且要注意，WebSocket 和我们平时说的 Socket 是没有半毛钱关系的，注意区分开来！

2、特点

  • 建立在 TCP 协议之上，支持双向通信，实时性更强。
  • 与 HTTP 协议有着良好的兼容性，握手阶段采用 HTTP 协议，默认端口是 80 和 443。
  • 数据格式比较轻量，性能开销小、通信高效。
  • 可以发送文本，也可以发送二进制数据。
  • 没有同源限制，客户端可以与任意服务器通信。
  • 协议标识符是 ws（如果加密，则为 wss），形式：ws://echo.websocket.org。
  • 支持扩展。ws 协议定义了扩展，用户可以扩展协议，或者实现自定义的子协议。（比如支持自定义压缩算法等）

3、原理解析

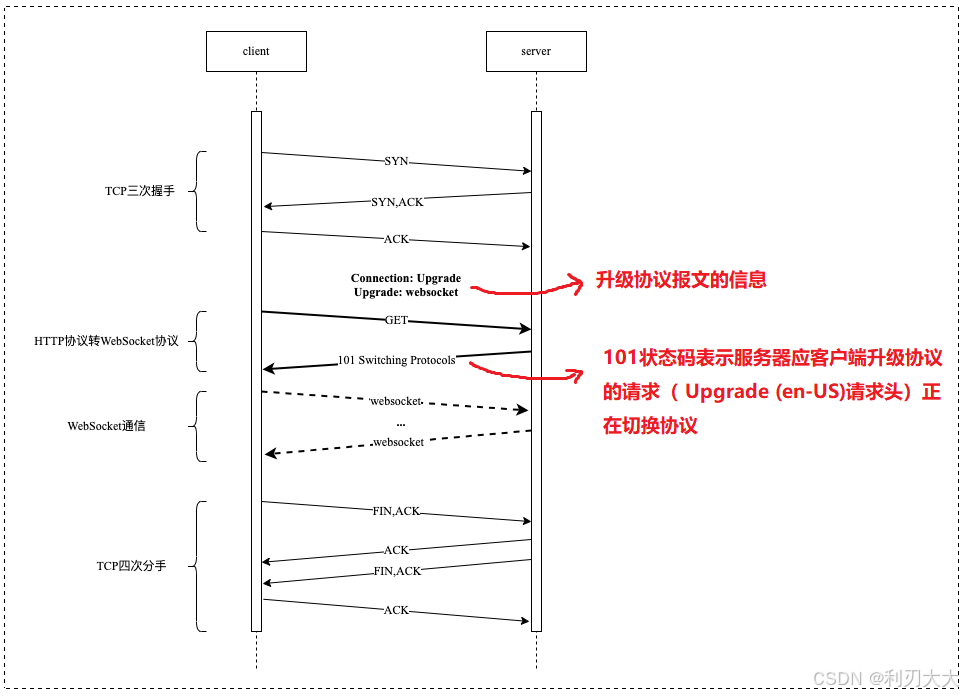

​ WebSocket 协议本质上是⼀个基于 TCP 的协议。为了建立⼀个 WebSocket 连接，客户端浏览器首先要向服务器发起⼀个 HTTP 请求，这个请求和通常的 HTTP 请求不同，包含了⼀些附加头信息，通过这个附加头信息完成握手过程并升级协议的过程。

在这里插入图片描述

​ 通过一些抓包来分析一下切换过程中 HTTP 请求和 HTTP 响应的包有何不同：

​ HTTP请求：

GET /ws hTTP/1.1								// URL通常会设置为/ws表示这是websocket
Host: localhost:2021
Upgrade: websocket                              // 希望升级的协议格式
Connection: Upgrade								// 希望升级协议
Sec-Websocket-Key: mViTimINUhcF0fBHeX+wqA==		// 是客户端发送的一个base64编码的秘文，
Sec-Websocket-Version: 13						// 该websocket的版本
  • Sec-Websocket-Key 是客户端发送的一个 base64 编码的秘文，要求服务端返回一个对应加密的 Sec-Websocket-Accept 应答，否则客户端会抛出 “Error during WebSocket handshake” 错误，并关闭连接。
  • Sec-Websocket-Version: 13 表示 websocket 的版本，如果服务端不支持该版本，需要返回一个 Sec-Websocket-Version 里面包含服务端支持的版本号。

​ HTTP响应：

HTTP/1.1 101 Switching Protocols                       // 表示服务端接受websocket协议的
Connection: Upgrade									   // 升级协议
Upgrade: websocket									   // 升级的协议格式
Sec-Websocket-Accept: YLcYR/p/mS8hENqlgMXtFTggdv8=
  • Sec-Websocket-Accept 是服务端采用与客户端一致的秘钥计算出来后返回客户端。
  • HTTP/1.1 101 Switching Protocols 表示服务端接受 WebSocket 协议的客户端连接。

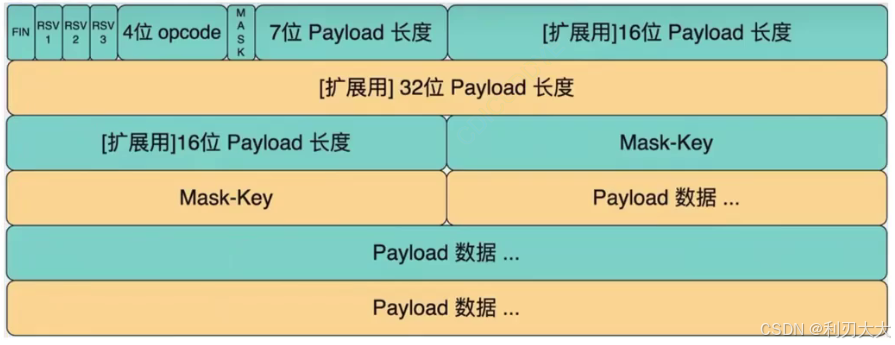

4、报文格式

在这里插入图片描述

报文字段比较多，我们重点关注这几个字段：

  • FIN：
    • WebSocket 协议传输数据以消息为概念单位，⼀个消息有可能由⼀个或多个帧组成
    • 占 1 个比特大小：
      • 如果是 1，表示这是消息的最后一个分片
      • 如果是 0，表示这不是消息的最后一个分片
  • RSV1、RSV2、RSV3：
    • 各占 1 个比特大小：
      • 保留字段，只在扩展时使用，若未启用扩展则应置 1，若收到不全为 0 的数据帧，且未协商扩展则立即终止连接。
  • Opcode：
    • 占 4 个比特，标志当前数据帧的类型：
      • 0x0：表示一个延续帧。当 Opcode 为 0 时，表示本次数据传输采用了数据分片，当前收到的数据帧为其中一个数据分片。
      • 0x1：表示这是一个文本帧（frame）
      • 0x2：表示这是一个二进制帧（frame）
      • 0x3-0x7：保留的操作代码，用于后续定义的非控制帧
      • 0x8：表示连接断开
      • 0x9：表示这是一个 ping 操作
      • 0xA：表示这是一个 pong 操作
      • 0xB-0xF：保留的操作代码，用于后续定义的控制帧
  • Mask：
    • 表示是否要对数据载荷也就是 Payload数据 字段进行掩码操作：
      • 从客户端向服务端发送数据时，需要对数据进行掩码操作。如果服务端接收到的数据没有进行掩码操作，服务端需要断开连接！
      • 从服务端向客户端发送数据时，不需要对数据进行掩码操作。
    • 占 1 个比特大小：
      • 如果为 1，那么 Masking-key 字段中会定义一个掩码键，并用这个掩码键对数据载荷进行反掩码。
  • Payload length：
    • 数据载荷的长度，单位是字节。有可能为 7 位、7+16 位、7+64 位，假设 x 为数据载荷的长度，则其表示如下：
      • x 在[0,126) 内：数据的长度就是 Payload length 表示的大小
      • x 为 126：后续 2 个字节代表⼀个 16 位的无符号整数，该无符号整数的值为数据的长度
      • x 为 127：后续 8 个字节代表⼀个 64 位的无符号整数（最高位为 0），该无符号整数的值为数据的长度
  • Masking-key：
    • 占 0 或 4 字节
      • Mask 为 1，则包含 4 字节的 Masking-key
      • Mask 为 0，则不包含 Masking-key
  • Payload data：
    • 报文携带的载荷数据
      • 如果没有协商使用扩展的话，扩展数据为 0 字节。所有的扩展都必须声明扩展数据的长度，扩展如何使用必须在握手阶段就协商好

Ⅱ. WebSocketpp

1、认识

​ WebSocketpp 是⼀个跨平台的开源（BSD许可证）头部 专用C++库，它实现了 RFC6455（WebSocket协议）和 RFC7692（WebSocketCompression Extensions）。它允许将 WebSocket 客户端和服务器功能集成到 C++ 程序中。在最常见的配置中，全功能网络 I/O 由 Asio 网络库提供。

WebSocketpp 的主要特性包括：

  • 事件驱动的接口
  • ⽀持 HTTP/HTTPS、WS/WSS、IPv6
  • 灵活的依赖管理，如 Boost 库/ C++11标准库
  • 可移植性：Posix/Windows、32/64bit、Intel/ARM
  • 线程安全

​ WebSocketpp 同时支持 HTTP 和 Websocket 两种网络协议，比较适用于我们本次的项目， 所以我们选用该库作为项目的依赖库用来搭建 HTTP 和 WebSocket 服务器。

​ 下面是该项目的⼀些常用网站：

  • github
  • 官网
  • 用户手册

2、常用接口

这里做一下下面接口和类的大概介绍：

  • 下面的几个指定事件的回调事件，如 set_open_handler() 函数，它们都是用来 设置 针对不同事件而设置的处理函数，而处理函数是由我们自己来写的，因为 WebSocketpp 负责搭建服务器，它给不同的事件分配了不同的处理函数指针，比如 open_handler 其实就是握手成功后处理函数的指针，当服务器收到了指定的数据，触发了指定的事件之后，就会通过函数指针去调用我们自己写的那些处理函数！
  • server 类是继承于 endpoint 类的，我们后面也是通过创建 server 类来完成搭建服务器的操作。
  • connection 这个类也很重要，它提供了一些接口，用于处理连接的事件和状态，而 connection_hdl 是一个指向 connection 对象的轻量级句柄。它的作用是在 WebSocket 库内部，用于管理和操作 connection 对象，以及在回调函数中传递连接对象的引用。
    • 一般来说我们通过 server 类的 get_con_from_hdl() 函数，通过 connection_hdl 就能获得 connection_ptr 从而来操作 connection 类的函数！
  • 通常如 connection、message_buffer 等类都是用于在回调函数中请求和响应的类！
namespace websocketpp
{typedef lib::weak_ptr<void> connection_hdl;template <typename config>class endpoint : public config::socket_type {typedef lib::shared_ptr<lib::asio::steady_timer> timer_ptr;typedef typename connection_type::ptr connection_ptr;typedef typename connection_type::message_ptr message_ptr;typedef lib::function<void(connection_hdl)> open_handler;typedef lib::function<void(connection_hdl)> close_handler;typedef lib::function<void(connection_hdl)> http_handler;typedef lib::function<void(connection_hdl, message_ptr)> message_handler;// websocketpp::log::alevel::none 禁止打印所有日志 void set_access_channels(log::level channels);   // 设置⽇志打印等级void clear_access_channels(log::level channels); // 清除指定等级的⽇志// 设置指定事件的回调函数void set_open_handler(open_handler h);       // websocket握⼿成功回调处理函数void set_close_handler(close_handler h);     // websocket连接关闭回调处理函数void set_message_handler(message_handler h); // websocket消息回调处理函数void set_http_handler(http_handler h);       // http请求回调处理函数// 发送数据接⼝void send(connection_hdl hdl, std::string& payload, frame::opcode::value op);void send(connection_hdl hdl, void* payload, size_t len, frame::opcode::value op);// 关闭连接接⼝void close(connection_hdl hdl, close::status::value code, std::string& reason);// 获取connection_hdl 对应连接的connection_ptrconnection_ptr get_con_from_hdl(connection_hdl hdl);// websocketpp基于asio框架实现，init_asio⽤于初始化asio框架中的io_service调度器void init_asio();// 设置是否启用地址重⽤void set_reuse_addr(bool value);// 设置endpoint的绑定监听端⼝void listen(uint16_t port);// 对io_service对象的run接⼝封装，⽤于启动服务器std::size_t run();// websocketpp提供的定时器，以毫秒为单位timer_ptr set_timer(long duration, timer_handler callback);// 取消定时器，立刻触发之前设置的callback函数std::size_t cancel();};template <typename config>class server: public endpoint<connection<config>, config> {// 初始化并启动服务端监听连接的accept事件处理void start_accept();}；template <typename config>class connection: public config::transport_type::transport_con_type, public config::connection_base{// 发送数据接⼝error_code send(std::string& payload, frame::opcode::value op=frame::opcode::text);// 获取http请求头部中key关键字的std::string const& get_request_header(std::string const& key)// 获取请求正文std::string const& get_request_body();// 设置响应状态码void set_status(http::status_code::value code);// 设置http响应正文void set_body(std::string const& value);// 添加http响应头部字段void append_header(std::string const& key, std::string const& val);// 获取http请求对象request_type const& get_request();// 获取connection_ptr对应的connection_hdl connection_hdl get_handle();};namespace http {namespace parser {class parser {std::string const& get_header(std::string const& key)};class request : public parser {// 获取请求方法std::string const& get_method()// 获取请求uri接口std::string const& get_uri()};}}namespace message_buffer {// 获取websocket请求中的payload数据类型frame::opcode::value get_opcode();// 获取websocket中payload数据std::string const& get_payload();}namespace log {// 日志等级struct alevel {static level const none = 0x0;static level const connect = 0x1;static level const disconnect = 0x2;static level const control = 0x4;static level const frame_header = 0x8;static level const frame_payload = 0x10;static level const message_header = 0x20;static level const message_payload = 0x40;static level const endpoint = 0x80;static level const debug_handshake = 0x100;static level const debug_close = 0x200;static level const devel = 0x400;static level const app = 0x800;static level const http = 0x1000;static level const fail = 0x2000;static level const access_core = 0x00003003;static level const all = 0xffffffff;};}namespace http {// 状态码namespace status_code {enum value {uninitialized = 0,continue_code = 100,switching_protocols = 101,ok = 200,created = 201,accepted = 202,non_authoritative_information = 203,no_content = 204,reset_content = 205,partial_content = 206,multiple_choices = 300,moved_permanently = 301,found = 302,see_other = 303,not_modified = 304,use_proxy = 305,temporary_redirect = 307,bad_request = 400,unauthorized = 401,payment_required = 402,forbidden = 403,not_found = 404,method_not_allowed = 405,not_acceptable = 406,proxy_authentication_required = 407,request_timeout = 408,conflict = 409,gone = 410,length_required = 411,precondition_failed = 412,request_entity_too_large = 413,request_uri_too_long = 414,unsupported_media_type = 415,request_range_not_satisfiable = 416,expectation_failed = 417,im_a_teapot = 418,upgrade_required = 426,precondition_required = 428,too_many_requests = 429,request_header_fields_too_large = 431,internal_server_error = 500,not_implemented = 501,bad_gateway = 502,service_unavailable = 503,gateway_timeout = 504,http_version_not_supported = 505,not_extended = 510,network_authentication_required = 511};}}namespace frame {namespace opcode {enum value {continuation = 0x0,text = 0x1,binary = 0x2,rsv3 = 0x3,rsv4 = 0x4,rsv5 = 0x5,rsv6 = 0x6,rsv7 = 0x7,close = 0x8,ping = 0x9,pong = 0xA,control_rsvb = 0xB,control_rsvc = 0xC,control_rsvd = 0xD,control_rsve = 0xE,control_rsvf = 0xF,};}}
}

3、websocketpp库搭建服务器

搭建流程

一般我们搭建服务器都是统一形式的，大概流程如下：

  1. 实例化 server 对象
    • 实例化的时候，因为命名空间一般我们不展开，所以要引用命名空间 websocketpp 里面的 server，注意不要落了模板，一般模板里面的 config 这里都是使用 websocketpp::config::asio
  2. 设置日志等级
  3. 初始化 asio 调度器和启用地址重用
  4. 设置回调函数
    • 设置回调函数的时候，connection_hdl 类型是要通过命名空间 websocketpp 来引入的，就是 websocketpp::connection_hdl。而对于 set_http_handler() 函数来说，它还多了一个函数指针 message_ptr，因为它是属于 endpoint 类，或者它的子类 server 的，所以通过我们 typedef 的 server 类型 wsserver_t 来取出这个函数指针，就是 wsserver_t::message_ptr。
  5. 设置监听窗口
  6. 获取新连接
  7. 启动服务器

主体框架

​ 我们先将主体框架搭起来，其中头文件我们要使用的是 server.hpp 和 asio_no_tls.hpp，因为 websocketpp 库是放在 /usr/include/ 中的，所以要使用这些头文件的话还得进入它们对应的路径下面引入。

#include <iostream>
#include <string>
#include <websocketpp/server.hpp>
#include <websocketpp/config/asio_no_tls.hpp>using wsserver_t = websocketpp::server<websocketpp::config::asio>;void open_callback(websocketpp::connection_hdl hdl)
{}
void close_callback(websocketpp::connection_hdl hdl)
{}
void http_callback(websocketpp::connection_hdl hdl)
{}
void message_callback(websocketpp::connection_hdl hdl, wsserver_t::message_ptr msgptr)
{}
int main()
{// 1.实例化server对象wsserver_t server;// 2.设置日志等级server.set_access_channels(websocketpp::log::alevel::none);// 3.初始化asio调度器和地址重用server.init_asio();server.set_reuse_addr(true);// 4.设置回调函数server.set_open_handler(open_callback);server.set_close_handler(close_callback);server.set_message_handler(message_callback);server.set_http_handler(http_callback);// 5.设置监听窗口server.listen(8080);// 6.开始获取新连接server.start_accept();// 7.启动服务器server.run();return 0;
}

​ 但是一般我们在回调函数中还需要用到 server 对象的 指针 或者 引用，所以要多传一个参数，但是我们不希望影响到这些函数的参数列表，因为比如这里的 typedef lib::function<void(connection_hdl)> open_handler 等函数已经要求参数中只能有一个参数，那要是我们想多传一个参数又不想影响包装器，怎么办呢❓❓❓

​ 此时就需要使用 std::bind 绑定器，终于有用武之地了哈哈！

​ 绑定器的作用就是可以将一些参数直接绑定到形参，相当于让计算机帮我们自动填我们预先设置好的参数，就仿佛这个参数不存在一样，有点像缺省参数，但不同的是，绑定器绑定的函数可以生成一个新的函数指针进行返回！

​ 下面我们就给每个回调函数多传一个 server 对象的指针，然后在设置回调函数那里进行参数绑定：

void open_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{}
void close_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{}
void http_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{}
void message_callback(wsserver_t* server, websocketpp::connection_hdl hdl, wsserver_t::message_ptr msgptr)
{}
int main()
{......// 4.设置回调函数server.set_open_handler(std::bind(open_callback, &server, std::placeholders::_1));server.set_close_handler(std::bind(close_callback, &server, std::placeholders::_1));server.set_message_handler(std::bind(message_callback, &server, std::placeholders::_1, std::placeholders::_2));server.set_http_handler(std::bind(http_callback, &server, std::placeholders::_1));	......
}

填充回调函数细节

  • http_callback() 函数

    // 任务：打印请求内容，并且设置响应内容
void http_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{// 首先将一些请求内容打印到终端wsserver_t::connection_ptr conn_ptr = server->get_con_from_hdl(hdl); // 获取connection_ptrstd::cout << "body: " << conn_ptr->get_request_body() << std::endl;  // 打印请求正文websocketpp::http::parser::request req = conn_ptr->get_request();    // 获取http请求对象std::cout << "method: " << req.get_method() << std::endl;            // 打印请求方法std::cout << "uri: " << req.get_uri() << std::endl;                  // 打印请求路径资源std::cout << "version: " << req.get_version() << std::endl;          // 打印请求版本// 然后填充响应资源std::string body = "<html><body><h1>Hello Liren!</h1></body></html>"; // 写一个简单的html页面格式conn_ptr->set_body(body);                                             // 设置响应正文conn_ptr->append_header("Content-Type", "text/html");                 // 设置响应头部conn_ptr->set_status(websocketpp::http::status_code::ok);             // 设置响应状态码
}

  • open_callback 函数

    void open_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{std::cout << "websocket握手成功！" << std::endl;
}

  • close_callback 函数

    void close_callback(wsserver_t* server, websocketpp::connection_hdl hdl)
{std::cout << "websocket断开连接！" << std::endl;
}

  • message_callback 函数

    // 任务：收到一个消息进行打印，然后进行响应
void message_callback(wsserver_t* server, websocketpp::connection_hdl hdl, wsserver_t::message_ptr msgptr)
{// 打印获取的消息wsserver_t::connection_ptr conn_ptr = server->get_con_from_hdl(hdl); // 获取connection_ptrstd::cout << "message: " << msgptr->get_payload() << std::endl;      // 打印消息// 响应std::string callback = "server say: client say " + msgptr->get_payload(); // 创建响应内容conn_ptr->send(callback, websocketpp::frame::opcode::text);               // 发送响应
}

4、编写 makefile 文件

​ 因为 websocketpp 用到了 pthread 和 boost_system，所以要在编译的时候指定：

server:wsserver.cppg++ -o $@ $^ -std=c++11 -lboost_system -lpthread.PHONY:clean
clean:rm -f server

5、websocket客户端

​ 如果使用的是 http 客户端，也就是直接用浏览器输入 ip + 端口号，那么就能直接访问了。其连接等时候 触发的是 http_callback() 函数。

​ 而这里我们用自己写一个 html 页面来充当 websocket 客户端，来测试一下服务器是否能正确的收发信息，其 触发的是 message_callback() 函数！

<!DOCTYPE html>
<html lang="en"><head><meta charset="UTF-8"><meta http-equiv="X-UA-Compatible" content="IE=edge"><meta name="viewport" content="width=device-width, initial-scale=1.0"><title>Test Websocket</title></head><body><input type="text" id="message"><button id="submit">提交</button><script>// 创建 websocket 实例// ws://192.168.51.100:8888// 类比http：// ws表示websocket协议// 192.168.51.100 表示服务器地址// 8888表⽰服务器绑定的端⼝let websocket = new WebSocket("ws://81.71.97.127:8080/");// 处理连接打开的回调函数websocket.onopen = function() {alert("连接建⽴");}// 处理收到消息的回调函数// 控制台打印消息websocket.onmessage = function(e) {alert("收到消息: " + e.data);}// 处理连接异常的回调函数websocket.onerror = function() {alert("连接异常");}// 处理连接关闭的回调函数websocket.onclose = function() {alert("连接关闭");}// 实现点击按钮后, 通过 websocket实例 向服务器发送请求let input = document.querySelector('#message');let button = document.querySelector('#submit');button.onclick = function() {console.log("发送消息: " + input.value);websocket.send(input.value);}</script></body>
</html>

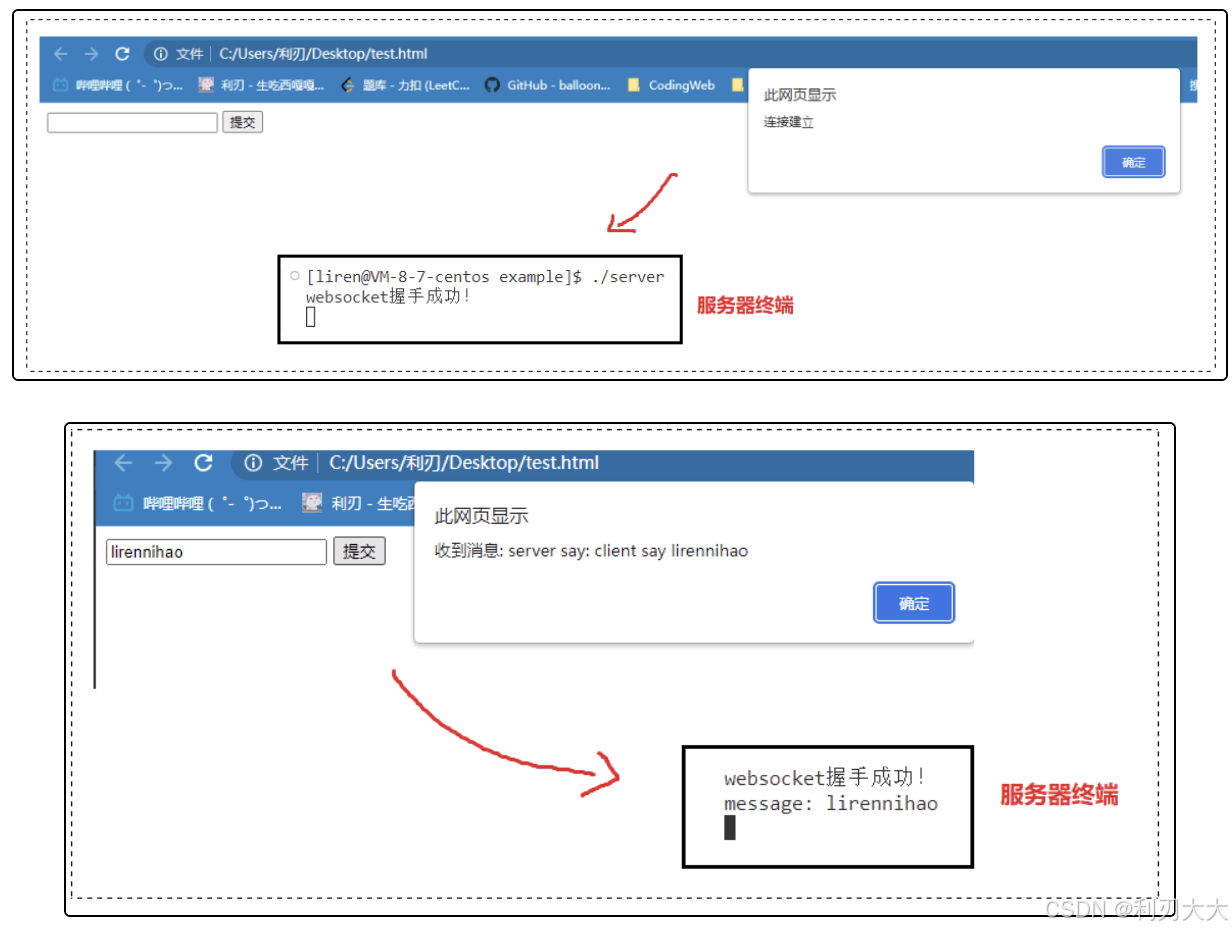

​ 然后我们在桌面可以创建一个 html 文件，将其复制进去之后，打开这个文件，就能测试了！

在这里插入图片描述

在这里插入图片描述
