SDC命令详解：使用set_port_fanout_number命令进行约束

相关阅读

SDC命令详解https://blog.csdn.net/weixin_45791458/category_12931432.html?spm=1001.2014.3001.5482

---

目录

        指定外部扇出数量

        指定端口列表

        简单使用

---

        set_port_fanout_number命令用于设置端口的外部扇出数量（设置了端口的fanout_number属性），正如下面关于set_load命令的博客所说，线网的互连电容总量由与其连接的端口、引脚和线网三者的互连电容组成。线网的互连电容如果没有使用set_load命令人为设置，则由线负载模型（非拓扑模式）得到，即根据扇出数量估算连线长度并得到RC参数。

SDC命令详解：使用set_load命令进行约束https://blog.csdn.net/weixin_45791458/article/details/136276165?sharetype=blogdetail&sharerId=136276165&sharerefer=PC&sharesource=weixin_45791458&spm=1011.2480.3001.8118        而set_port_fanout_number命令可以设置端口的外部扇出数量，默认情况下，输出端口只会被当作一个扇出进行计算，输入端口被当作没有外部扇出。如果想要移除端口的外部扇出数量，使用remove_attribute命令。

        本文针对Design Compiler，但该命令同样存在于PrimeTime、IC Compiler等工具中，它们大致相同，略有差别。set_port_fanout_number命令的BNF范式（有关BNF范式，可以参考以往文章）为：

set_port_fanout_numberfanout_numberport_list//注：该命令的port_list参数一定要放在fanout_number参数后

指定外部扇出数量

        指定一个值作为端口所驱动的外部扇出数量（如果非整数则会向下取整）。

指定端口列表

        指定一个列表/集合，包含端口对象，如果有多于一个对象，需要使用引号或大括号包围（对使用集合无效），关于列表和集合的区别，可以参考下面的博客。

SDC命令详解：使用集合(Collection)而不是字符串(String)/列表(List)作为命令参数https://chenzhang.blog.csdn.net/article/details/147144571

简单使用

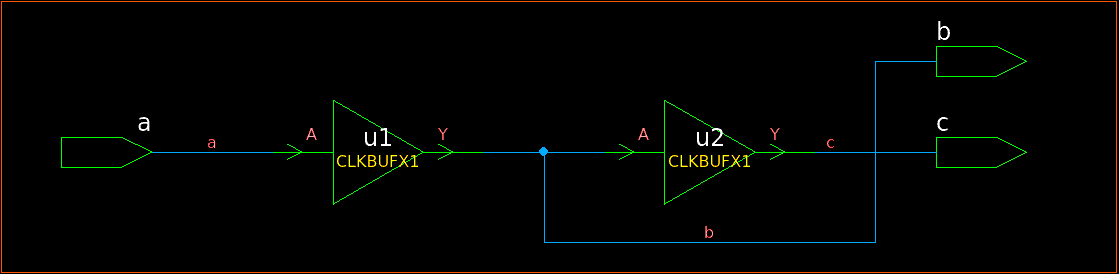

        下面以图1所示的电路图为例对set_port_fanout_number命令的使用进行说明。

图1 简单的例子

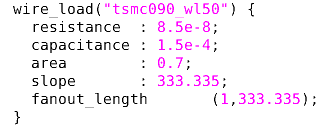

        使用下面的命令为设计指定线负载模型，本例中使用的线负载模型如图2所示。

dc_shell> set_wire_load_model -name tsmc090_wl50 -library fast

图2 一个简单的线负载模型

        使用report_net -connections -verbose [get_nets a]命令可以报告线网a相关的信息，如图3所示。

图3 线网a信息报告

        从图3中可以看出，由于线网a只有一个扇出（单元输入引脚），互联电容(wire capacitance)被计算为1*333.35*1.5e-4=0.05。

        下面使用set_port_fanout_number命令在输入端口a明确指定外部扇出数量为一。

dc_shell> set_port_fanout_number 1 [get_ports a]

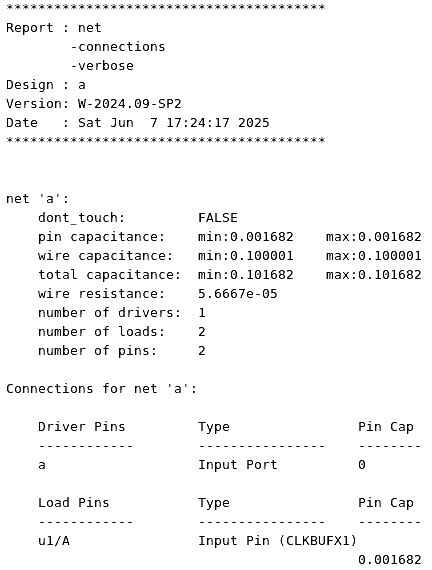

        此时的线网a的信息报告如图4所示。

图4 线网a信息报告

        从图4中可以看出，由于线网a此时被认为有两个扇出（单元输入引脚和一个外部扇出），互联电容(wire capacitance)被计算为2*333.35*1.5e-4=0.1。

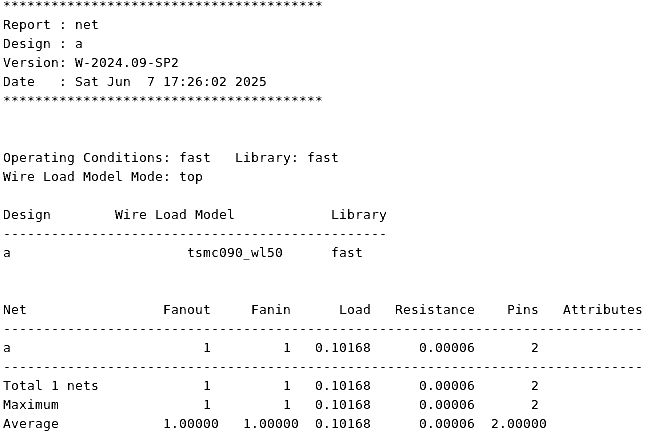

        需要注意的是，如果不使用-connections -verbose选项，则报告的扇出数会出现错误（还是认为线网扇出为一），如图5所示。

图5 线网a信息报告（错误）

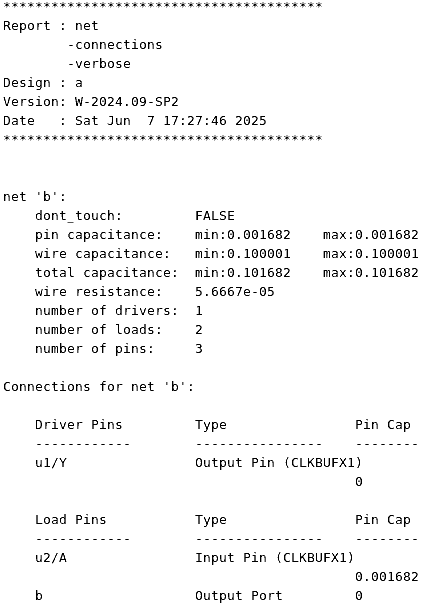

        使用report_net -connections -verbose [get_nets b]命令可以报告线网b相关的信息，如图6所示。

图6 线网b信息报告

        从图6中可以看出，由于线网b此时被认为有两个扇出（单元输入引脚和输出端口，输出端口默认被当作一个扇出），互联电容(wire capacitance)被计算为2*333.35*1.5e-4=0.1。

        下面使用set_port_fanout_number命令在输入端口b明确指定外部扇出数量为二。

dc_shell> set_port_fanout_number 2 [get_ports b]

        此时的线网b的信息报告如图7所示。

图7 线网b信息报告

        从图4中可以看出，由于线网a此时被认为有三个扇出（单元输入引脚和输出端口，输出端口此时被当作两个扇出），互联电容(wire capacitance)被计算为3*333.35*1.5e-4=0.15。
