GOOUUU ESP32-S3-CAM 果云科技开发板开发指南（一）（超详细！）Vscode+espidf 通过摄像头拍摄照片并存取到SD卡中，文末附源码

news 来源：原创 2025/6/8 5:01:03

看到最近好玩的开源项目比较多，就想要学习一下esp32的开发，目前使用比较多的ide基本上是arduino、esp-idf和platformio，前者编译比较慢，后两者看到开源大佬的项目做的比较多，所以主要学习后两者。

本次使用的硬件是GOOUUU ESP32-S3-CAM，开发环境是espidf的5.4.1版本。

一：首先是环境配置

esp-idf和pio的环境都需要配置编译链，才能够更好的编译，我是在vscode里下载插件后，再去搭建好环境的，而由于espressif官方的库和依赖都在github上，所以在配环境上多少会遇到一些问题，大家可以自行去搜索环境配置，如果实在是解决不了的话，这里也给自己打一个小广告，咸鱼搜索flushddd，可以粉丝价帮助大家配置环境哈。

二：进入正题，本文从点灯开始，一步步深入到本文的最终目标

1.首先是放出最终的实验现象

最后的实验现象会在sd中找到我们拍到的照片，通过espidf的终端监视也可以看到拍摄到的图片被保存的信息。

三：首先开始点灯

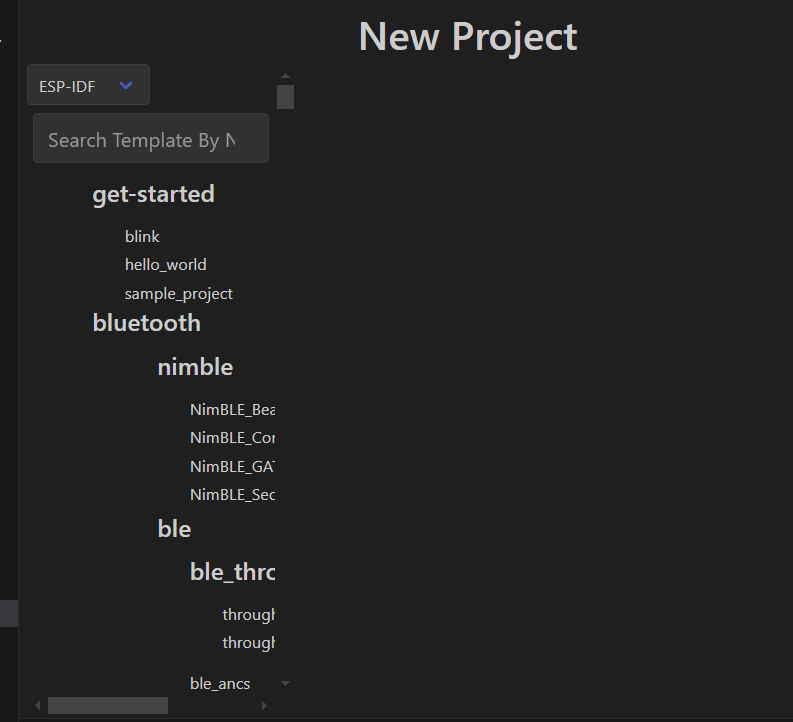

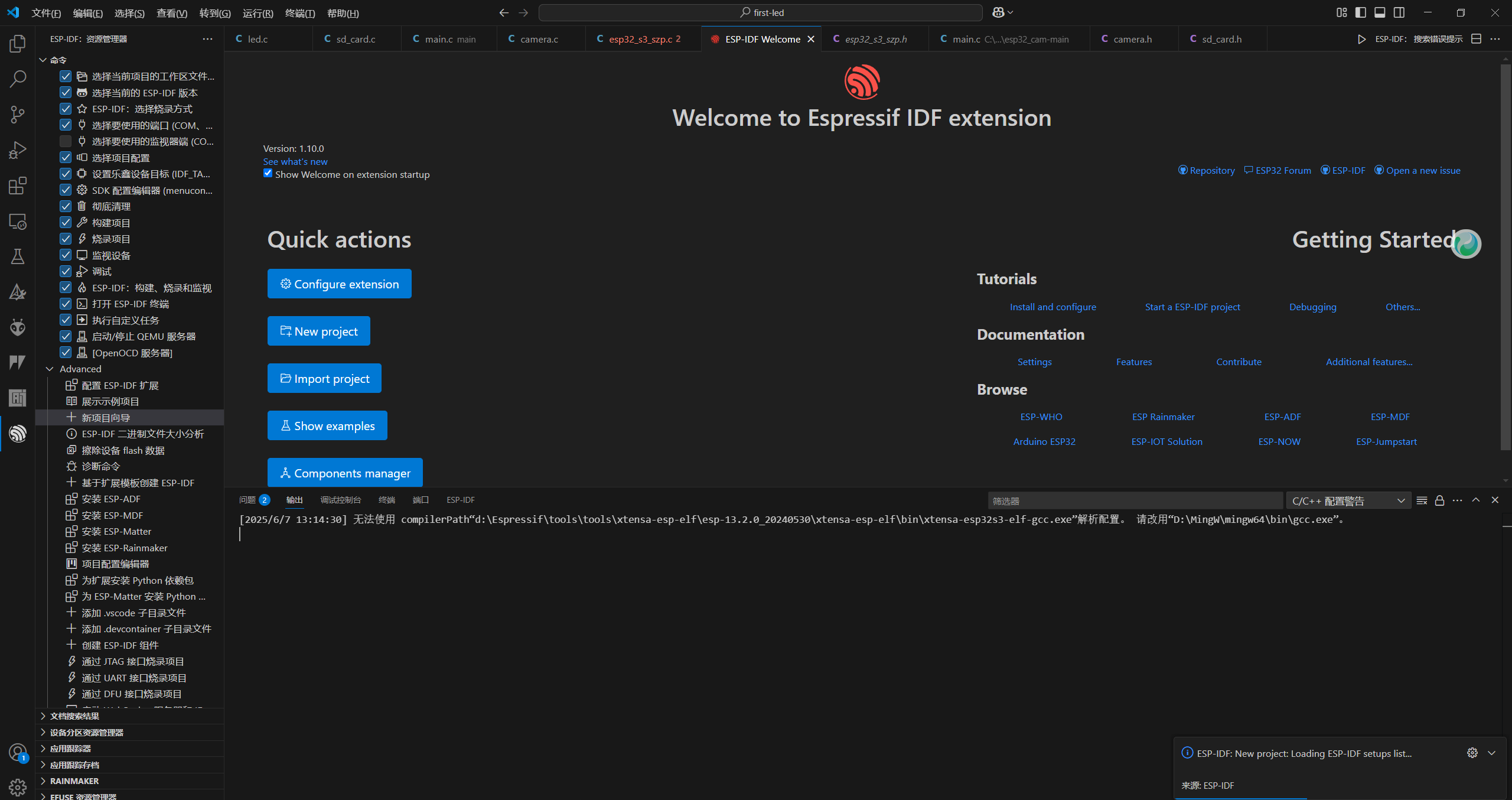

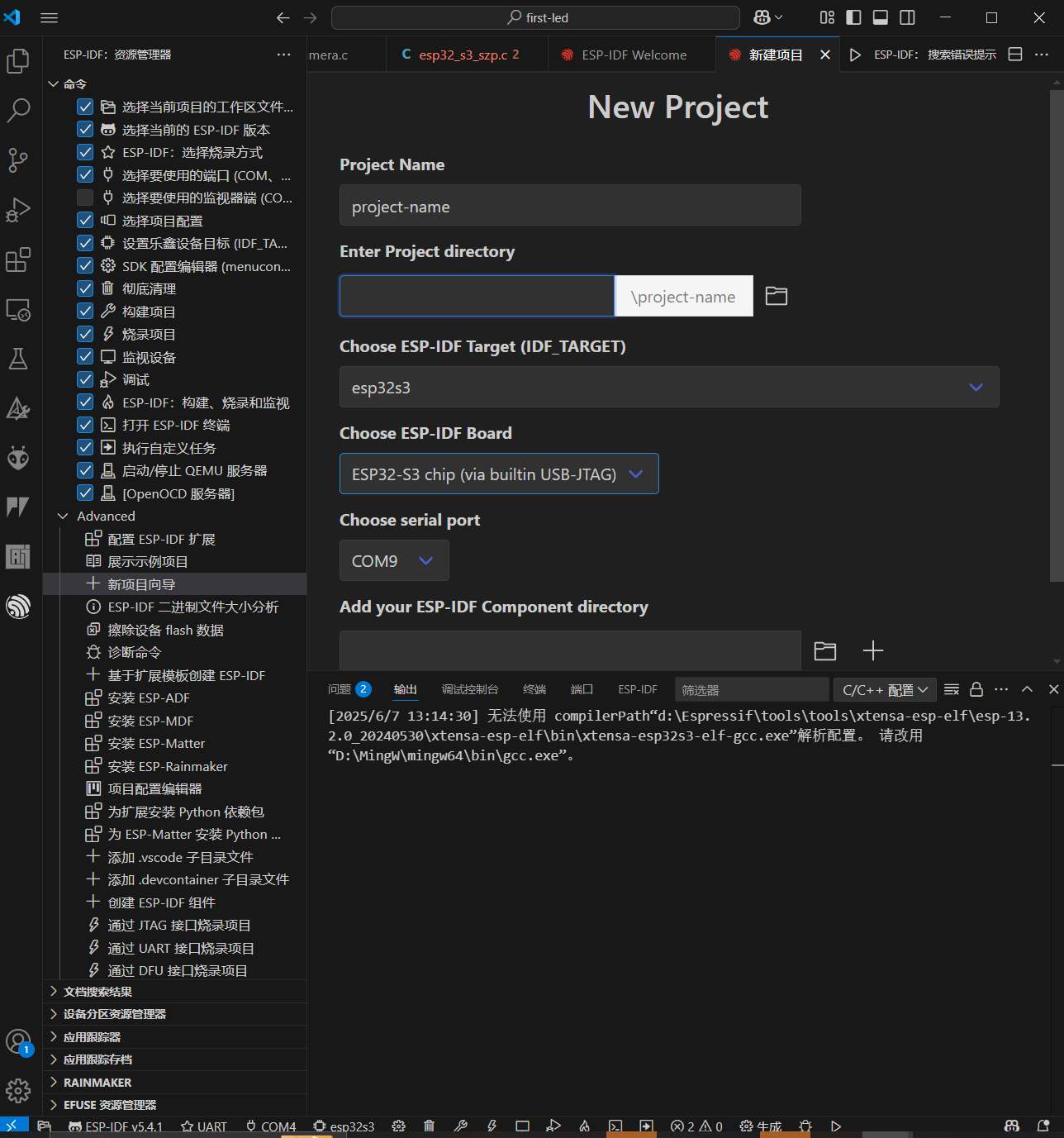

首先是创建工程，通过idf的向导创建工程，我选择的框架是5.3.2的，虽然框架是5.3.2但是5.4.1的编译器也可以编译前者框架的代码，填写工程名称，地址，选择芯片目标，最后是选择基础框架，这里我们选择idf的sample-project



就是一个全新的工程，没有任何一个component的状态，只有main.c一个文件

开始点灯！

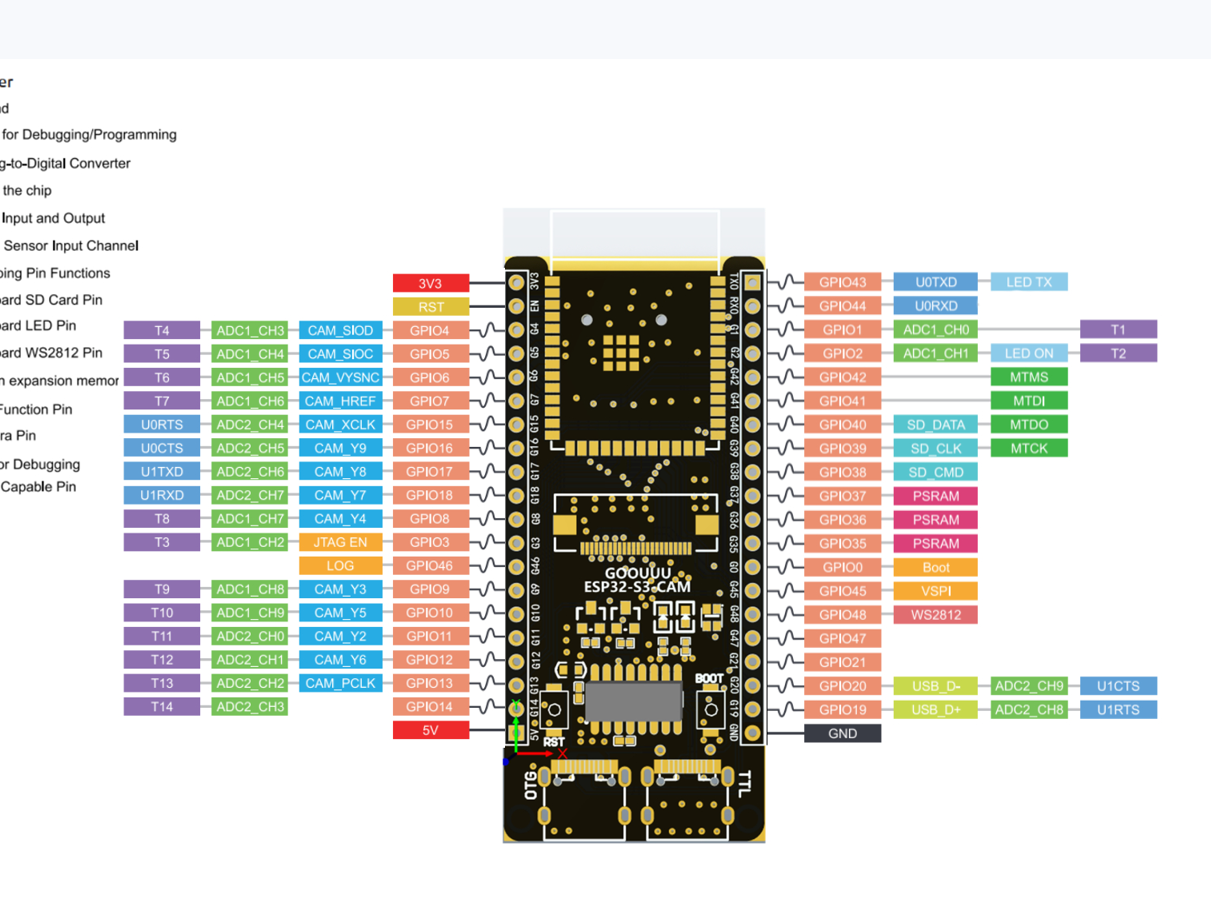

这里我们先看一下原理图，这里的led引脚是gpio43，记住这个数字，后面会用到。

如同stm32开发，想要编辑gpio口，也是要初始化一个结构体，创建代码led.c和led.h具体代码如下：


void led_init(void)
{gpio_config_t led_pin_config;//定义结构体led_pin_config.pin_bit_mask = 1<<LED_PIN;led_pin_config.mode = GPIO_MODE_OUTPUT;led_pin_config.pull_up_en = GPIO_PULLUP_DISABLE;led_pin_config.pull_down_en = GPIO_PULLDOWN_DISABLE;led_pin_config.intr_type=GPIO_INTR_DISABLE;gpio_config(&led_pin_config);
}

上述为初始化代码，添加到led.c中，并且需要宏定义LED_PIN，并且添加到.h文件中。

#define LED_PIN 43

然后是控制LED的亮灭，以下就是控制LED亮灭的代码。

void led_on(void)
{    gpio_set_level(LED_PIN, 0);
}void led_off(void)
{gpio_set_level(LED_PIN, 1);
}

和led.h的代码

#ifndef __LED_H
#define __LED_H#include "driver/gpio.h"
#define LED_PIN 43void led_init(void);
void led_on(void);
void led_off(void);#endif

做完这些后，就需要创建frertos的任务，由于espidf是使用frertos进行开发的，所以在这里我们也使用任务来点灯，当然了，在main里while循环也是可以的。

void led_blink_task(void * param)
{while(1){led_on();vTaskDelay(pdMS_TO_TICKS(500));led_off();vTaskDelay(pdMS_TO_TICKS(500));}
}void app_main(void)
{led_init();xTaskCreatePinnedToCore(led_blink_task,"led",4096,NULL,3,NULL,1);
}

以上代码就是在main.c中的 全部代码，然后点击编译和烧录，没有意外的话就会看到板子上的蓝色小灯以0.5s为间隔在一闪一闪。

 2.点灯实现了之后，接下来需要实现的是SD的读取和文件系统的挂载。

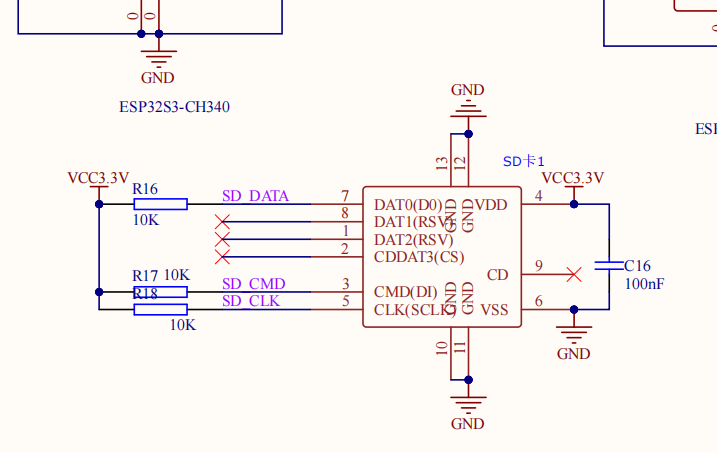

通过原理图我们可知，我们的sd卡是一个单线的，数据线只通过一个data信号线即可读取，然后是SD_CMD和SD_CLK两根线，即可完成sd卡的控制。

 具体初始化代码如下：

sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();slot_config.width=1;slot_config.clk=SD_PIN_CLK;slot_config.cmd=SD_PIN_CMD;slot_config.d0=SD_PIN_D0;slot_config.flags |= SDMMC_SLOT_FLAG_INTERNAL_PULLUP;

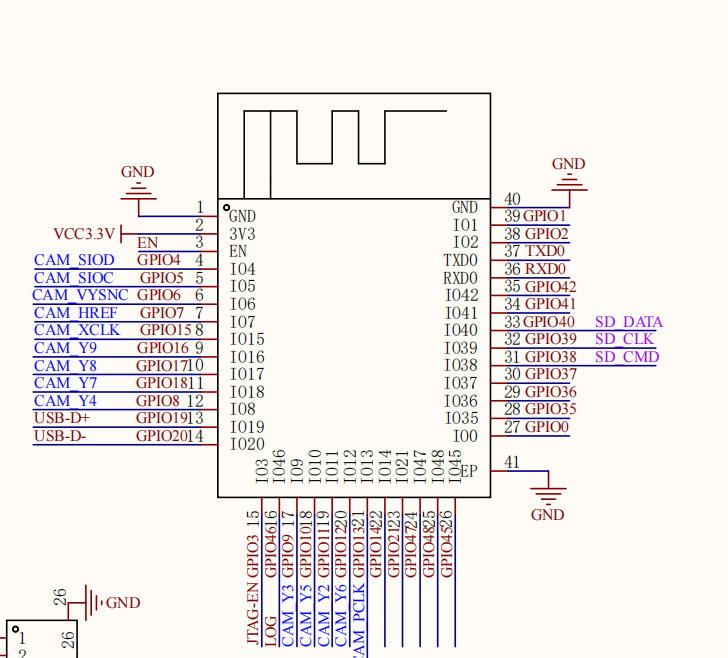

在这里面我们需要做的就是定义好引脚，通过引脚分配图我们可知，cmd是gpio38，clk是39以及Data是40，这里记得去完成一个宏定义即可。

除此之外，还需要做的是挂载文件系统，初始化代码如下：

    esp_vfs_fat_sdmmc_mount_config_t mount_config ={.format_if_mount_failed = false,.max_files=5,.allocation_unit_size=16*1024,};

具体含义为，操作的最大文件数是5，分配的文件大小为16*1024字节，也就是16kb，

综上所述，完成初始化sd卡和挂载文件系统代码如下

   esp_vfs_fat_sdmmc_mount_config_t mount_config ={.format_if_mount_failed = false,.max_files=5,.allocation_unit_size=16*1024,};sdmmc_card_t *card;const char mount_point[] = MOUNT_POINT;ESP_LOGI(TAG, "Initializing SD card");ESP_LOGI(TAG, "Using SDMMC peripheral");sdmmc_host_t host = SDMMC_HOST_DEFAULT();
sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();slot_config.width=1;slot_config.clk=SD_PIN_CLK;slot_config.cmd=SD_PIN_CMD;slot_config.d0=SD_PIN_D0;slot_config.flags |= SDMMC_SLOT_FLAG_INTERNAL_PULLUP;ESP_LOGI(TAG, "Mounting filesystem");ret = esp_vfs_fat_sdmmc_mount(mount_point, &host, &slot_config, &mount_config, &card);if (ret != ESP_OK) {if (ret == ESP_FAIL) {ESP_LOGE(TAG, "Failed to mount filesystem. ""If you want the card to be formatted, set the EXAMPLE_FORMAT_IF_MOUNT_FAILED menuconfig option.");} else {ESP_LOGE(TAG, "Failed to initialize the card (%s). ""Make sure SD card lines have pull-up resistors in place.", esp_err_to_name(ret));}return;}ESP_LOGI(TAG, "Filesystem mounted");sdmmc_card_print_info(stdout, card);

最后初始化完成了之后，会提示Filesystem mounted，如图所示。



在这里面我们也可以写一个测试代码，写入一个helloword.txt

esp_err_t s_example_write_file(const char *path, char *data)
{ESP_LOGI(TAG, "Opening file %s", path);FILE *f = fopen(path, "w");if (f == NULL) {ESP_LOGE(TAG, "Failed to open file for writing");return ESP_FAIL;}fprintf(f, data);fclose(f);ESP_LOGI(TAG, "File written");return ESP_OK;
}const char *file_hello = MOUNT_POINT"/hello1.txt";char data[EXAMPLE_MAX_CHAR_SIZE];snprintf(data, EXAMPLE_MAX_CHAR_SIZE, "%s %s!\n", "HelloWorld", card->cid.name);ret = s_example_write_file(file_hello, data);if (ret != ESP_OK) {return;}

加入到app_main()函数里，编译烧录后，可以看到sd卡中出现了helloword.txt，具体内容为 helloword +你自己sd卡的名字。

3.最后，也就是camera

这里面我们需要把三者融合在一起，首先还是相机的初始化，这里先看原理图，我们这次使用的是OV2640型号的摄像头，camera的初始化一共需要14个引脚，其中有8根数据线，其余6根是信号线，然后在初始化之前，我们要打开esp32s3的psram，相机需要psram分配内存，将拍摄到的一帧图片存到psram中去。

这里我们先点开设置图样，或者通过espidf的cmd，定位到你创建工程的文件夹目录，通过命令

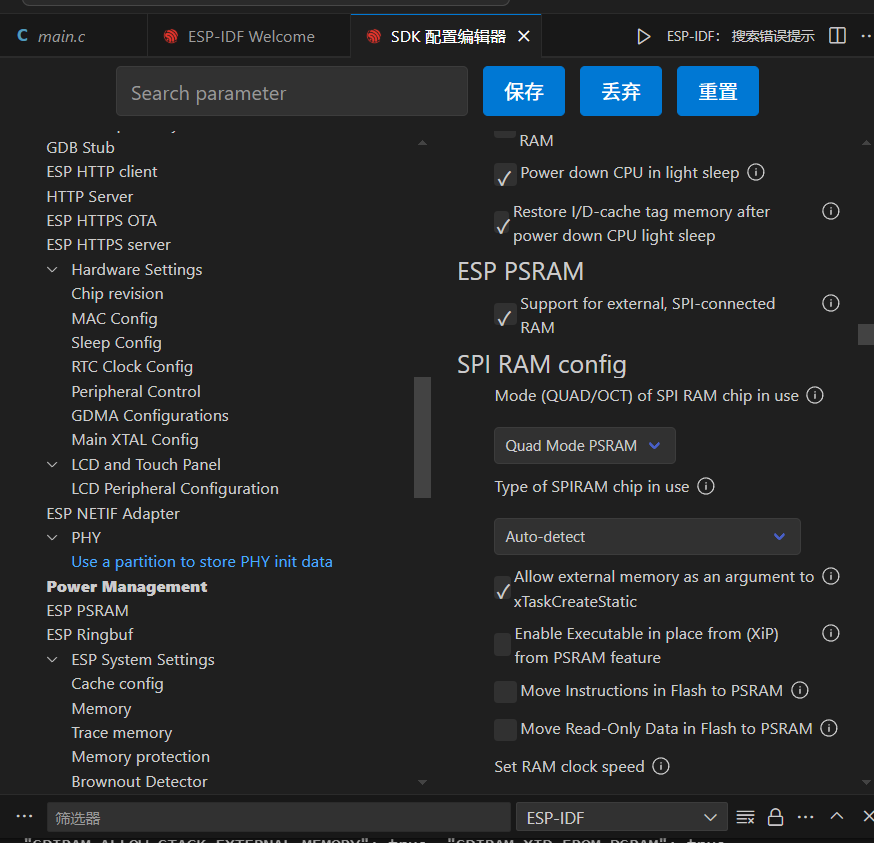

idf.py menuconfig也是可行的。在menuconfig里面找到ESP PSRAM并打开，勾选support for external ,SPI -connected RAM，spiram的模式就选择 quad，如果自己的板子后面在调试监视的时候报错，就更换成另外一种模式，自动检测使用SPIRAM类型，设置RAM的时钟速度为80MHZ，并且勾选Initialize SPI RAM during startup，这样就可以在初始化的过程中自己识别PSRAM的芯片类型并且在监视中显示出来了，这一步是初始化camera的关键，然后记得保存。

然后还有关键的一步，需要给现有的工程添加esp_camera的依赖库

通过idf的终端，输入指令：

idf.py add-dependency "espressif/esp32-camera"

即可在现有工程中添加相机库的依赖，引用esp_camera.h

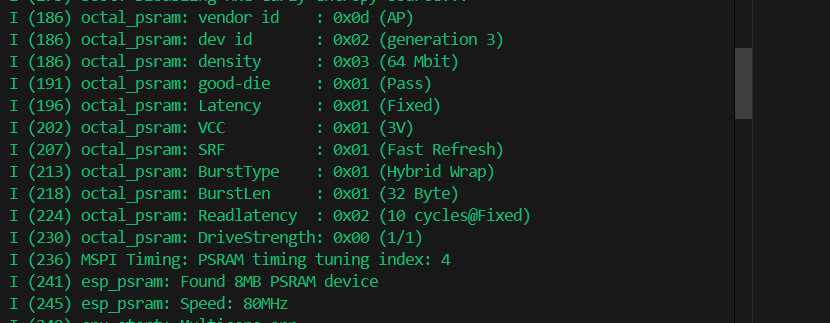

这里面为了确保psram确实已经得到了初始化，我们添加如下代码，显示如下：

 // 检测 PSRAM 存在性和大小if(esp_psram_get_size() == 0) {ESP_LOGE("BOOT", "PSRAM NOT DETECTED! Check hardware connection.");vTaskDelay(pdMS_TO_TICKS(1000));esp_restart(); // 自动重启}ESP_LOGI("BOOT", "PSRAM Size: %d KB", esp_psram_get_size() / 1024);// 初始化 PSRAM 缓存esp_psram_init();

和芯片型号esp32s3n16r8一致，r8即代表PSRAM为8MB，

接下来就是camera的初始化，通过原理图中的引脚进行配置，一定不要把引脚输错了，代码如下：

void bsp_camera_init(void)
{
camera_config_t cam_config = {.pin_pwdn = CAM_PIN_PWDN,.pin_reset = CAM_PIN_RESET,.pin_xclk = CAM_PIN_XCLK,.pin_sccb_scl = CAM_PIN_SIOC,.pin_sccb_sda = CAM_PIN_SIOD,.pin_d7=CAM_PIN_D7,.pin_d6=CAM_PIN_D6,.pin_d5=CAM_PIN_D5,.pin_d4=CAM_PIN_D4,.pin_d3=CAM_PIN_D3,.pin_d2=CAM_PIN_D2,.pin_d1=CAM_PIN_D1,.pin_d0=CAM_PIN_D0,.pin_vsync=CAM_PIN_VYSNC,.pin_href=CAM_PIN_HREF,.pin_pclk=CAM_PIN_PCLK,.ledc_timer = LEDC_TIMER_1,.ledc_channel = LEDC_CHANNEL_1,.xclk_freq_hz=10000000,.pixel_format = PIXFORMAT_JPEG,.frame_size = FRAMESIZE_QVGA,.jpeg_quality = 10,.fb_count = 2,.fb_location = CAMERA_FB_IN_PSRAM,.grab_mode = CAMERA_GRAB_WHEN_EMPTY,.sccb_i2c_port = 1,};esp_err_t err = esp_camera_init(&cam_config);if (err != ESP_OK){ESP_LOGI(TAG,"Camera init failed with error 0x%x", err);}// 详细错误处理}

这里的初始化还需要注意一些参数分别是：.ledc_timer = LEDC_TIMER_1,
    .ledc_channel = LEDC_CHANNEL_1,
    .xclk_freq_hz=10000000,
    .pixel_format = PIXFORMAT_JPEG,
    .frame_size = FRAMESIZE_QVGA,
    .jpeg_quality = 10,
    .fb_count = 2,

分别指的是使用时钟的通道，camera的时钟频率，拍摄照片的分辨率是frame_size，照片的质量以及rgb格式等等，具体可以自己设置，最后完成初始化

在app_main进行初始化，初始化完成后，如果正确配置了这些参数， 通过监视器可以看到camera的一些信息，如图所示

做完这些后，我们就可以将前面的三者加起来，首先是初始化led作为测试用，然后是初始胡sd卡和相机，最后是拍照的代码，代码如下：

static uint32_t get_max_file_number(void)
{DIR *dir = opendir("/sdcard");if (!dir){ESP_LOGE(TAG, "Failed to open directory");return 0;}uint32_t max_number = 0;struct dirent *entry;while ((entry = readdir(dir)) != NULL){ESP_LOGI(TAG, "Processing file: %s", entry->d_name);// 检查文件名长度size_t name_len = strlen(entry->d_name);if (name_len != 12){ // 改为12，因为PHOTO000.JPG是12个字符ESP_LOGD(TAG, "Skipping file with wrong length: %s (%d)", entry->d_name, name_len);continue;}// 检查前缀if (memcmp(entry->d_name, "PHOTO", 5) != 0){ESP_LOGD(TAG, "Skipping file without PHOTO prefix: %s", entry->d_name);continue;}// 检查扩展名if (memcmp(entry->d_name + 8, ".JPG", 4) != 0){ESP_LOGD(TAG, "Skipping non-JPG file: %s", entry->d_name);continue;}// 提取数字部分char num_str[4] = {0};memcpy(num_str, entry->d_name + 5, 3);uint32_t current_number;if (sscanf(num_str, "%lu", &current_number) == 1){ESP_LOGI(TAG, "Found valid photo number: %lu from file %s", current_number, entry->d_name);if (current_number > max_number){max_number = current_number;ESP_LOGI(TAG, "New maximum number: %lu", max_number);}}else{ESP_LOGW(TAG, "Failed to parse number from: %s", num_str);}}closedir(dir);ESP_LOGI(TAG, "Final maximum file number found: %lu", max_number);return max_number;
}void camera_capture()
{char filename[32];               // 文件名缓冲区camera_fb_t *fb = esp_camera_fb_get();static uint32_t file_number = 0; // 文件编号// 获取SD卡中最大的文件编号file_number = get_max_file_number() + 1;ESP_LOGI(TAG, "Starting file number: %lu", file_number);if (!fb) {ESP_LOGE("CAM", "Failed to capture image");
} else {ESP_LOGI("CAM", "Image captured: %d bytes", fb->len);if(fb){snprintf(filename, sizeof(filename), "/sdcard/PHOTO%03lu.JPG",file_number++);{// 分配JPEG缓冲区uint8_t *jpeg_buf = NULL;size_t jpeg_len = 0;// 将frame转换为JPEGbool converted = frame2jpg(fb,      // 输入frame92,         // JPEG质量(0-100)&jpeg_buf,  // 输出JPEG缓冲区&jpeg_len); // 输出JPEG长度if (!converted){ESP_LOGE(TAG, "JPEG conversion failed");esp_camera_fb_return(fb);}else {FILE *file = fopen(filename, "wb");if (file){size_t written = fwrite(jpeg_buf, 1, jpeg_len, file);fclose(file);if (written == jpeg_len){ESP_LOGI(TAG, "Saved %s (%d bytes)", filename, jpeg_len);}else{ESP_LOGE(TAG, "File write failed: %d/%d bytes", written, jpeg_len);}// 清理资源free(jpeg_buf);              // 释放JPEG缓冲区esp_camera_fb_return(fb); // 返回帧缓冲区}}}
}esp_camera_fb_return(fb);
}
}

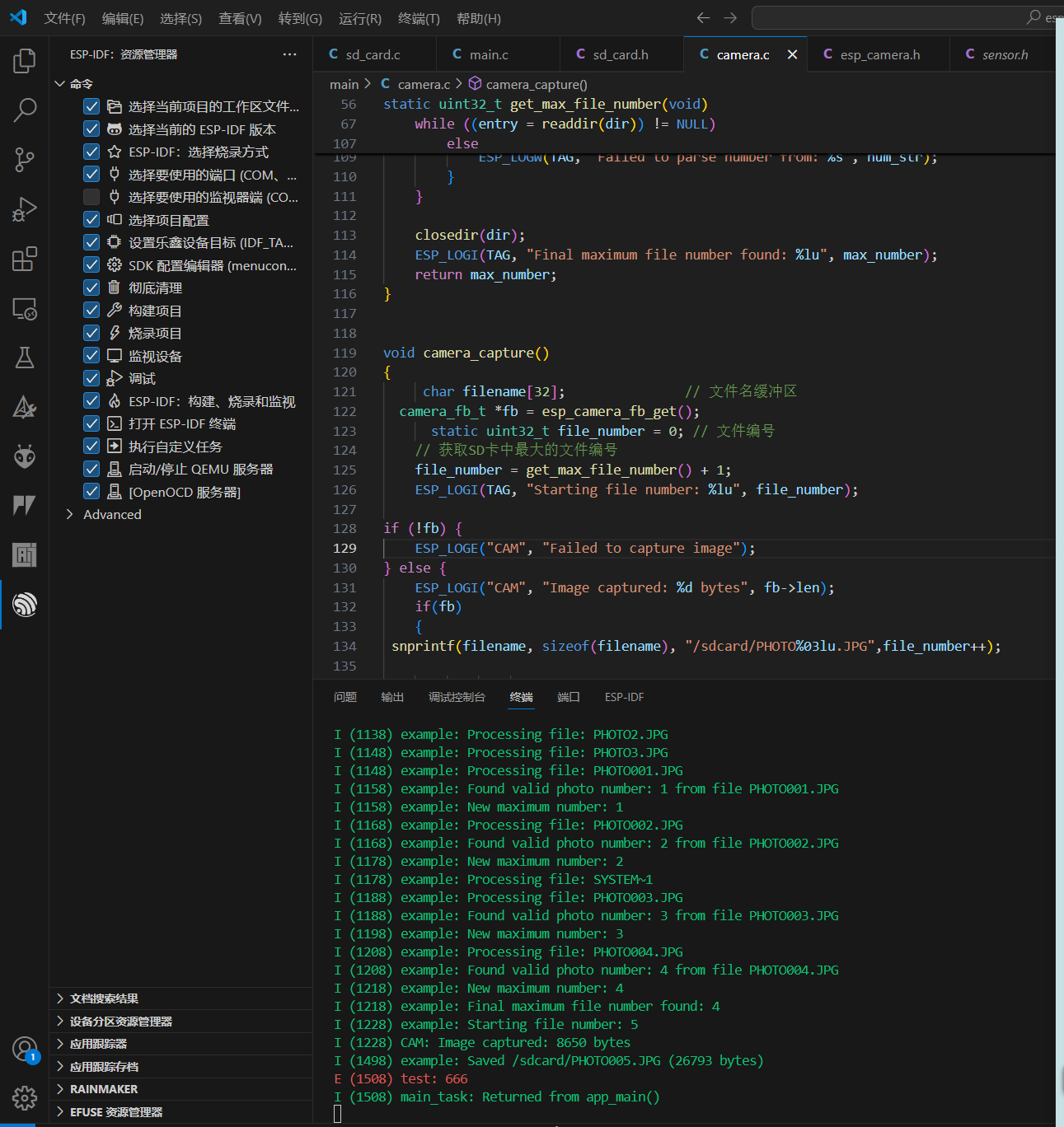

 上述代码实现了首先查找sd卡中的文件数量，然后添加照片的命名，拍摄到图片后将其转成jpeg的格式，当将照片添加到sd卡中后，最后释放内存。其中拍照是通过函数esp_camera_fb_get();实现的，可惜的是板子没有可以使用的按键，否则检测按键，我们可以通过按按键来实现拍照。

最后将每个函数依次实现，编译烧录就大功告成了！

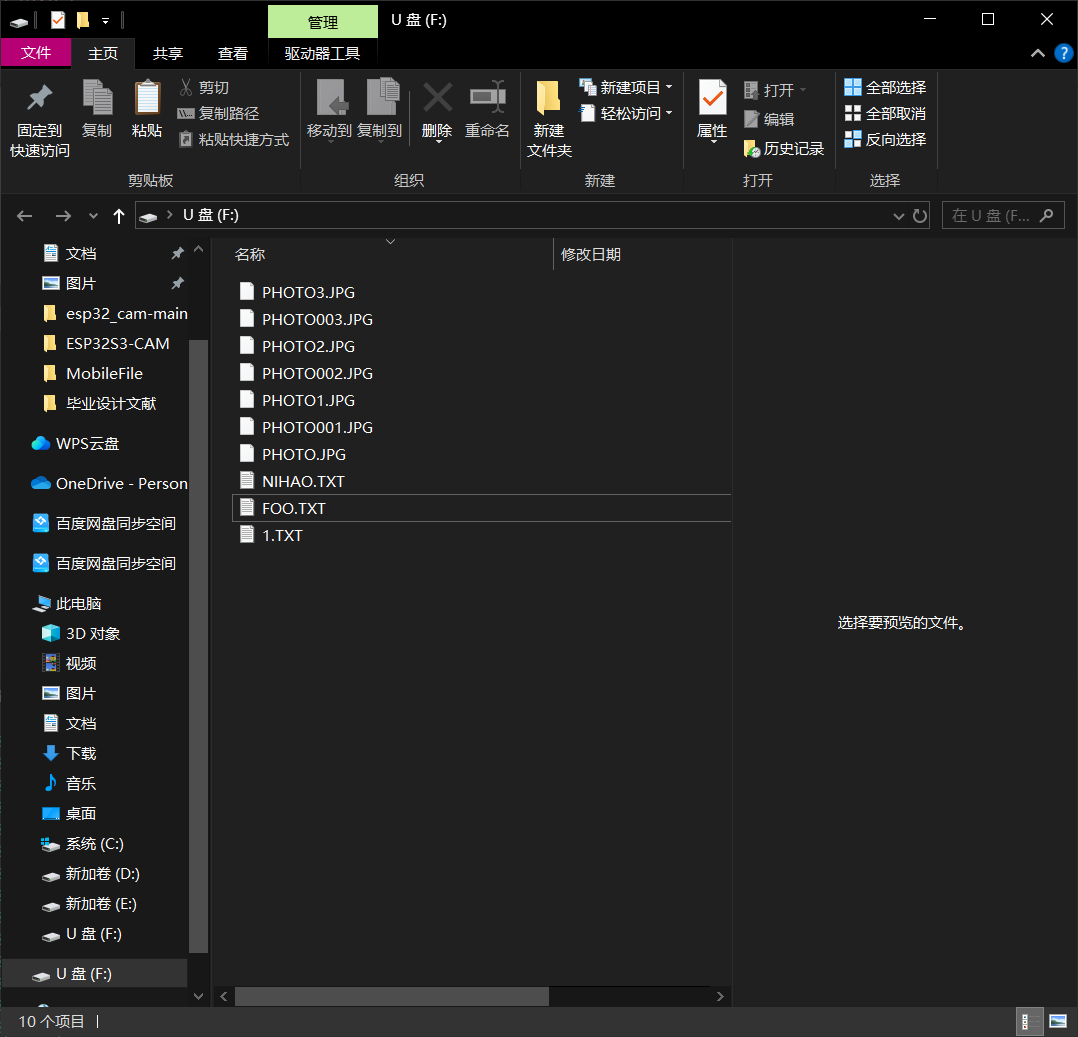

你可以看到自己拍摄到的图片出现在sd卡中了！

全部的工程如下：

通过网盘分享的文件：esp32-s3-cam
链接: https://pan.baidu.com/s/1MWgmBimOhGoUzEfFXVIDTQ?pwd=came 提取码: came
--来自百度网盘超级会员v4的分享
