C#使用MindFusion.Diagramming框架绘制流程图(2):流程图示例

news 来源：原创 2025/6/8 4:58:09

上一节我们初步介绍MindFusion.Diagramming框架

C#使用MindFusion.Diagramming框架绘制流程图(1):基础类型-CSDN博客

这里演示示例程序:

新建Windows窗体应用程序FlowDiagramDemo,将默认的Form1重命名为FormFlowDiagram.

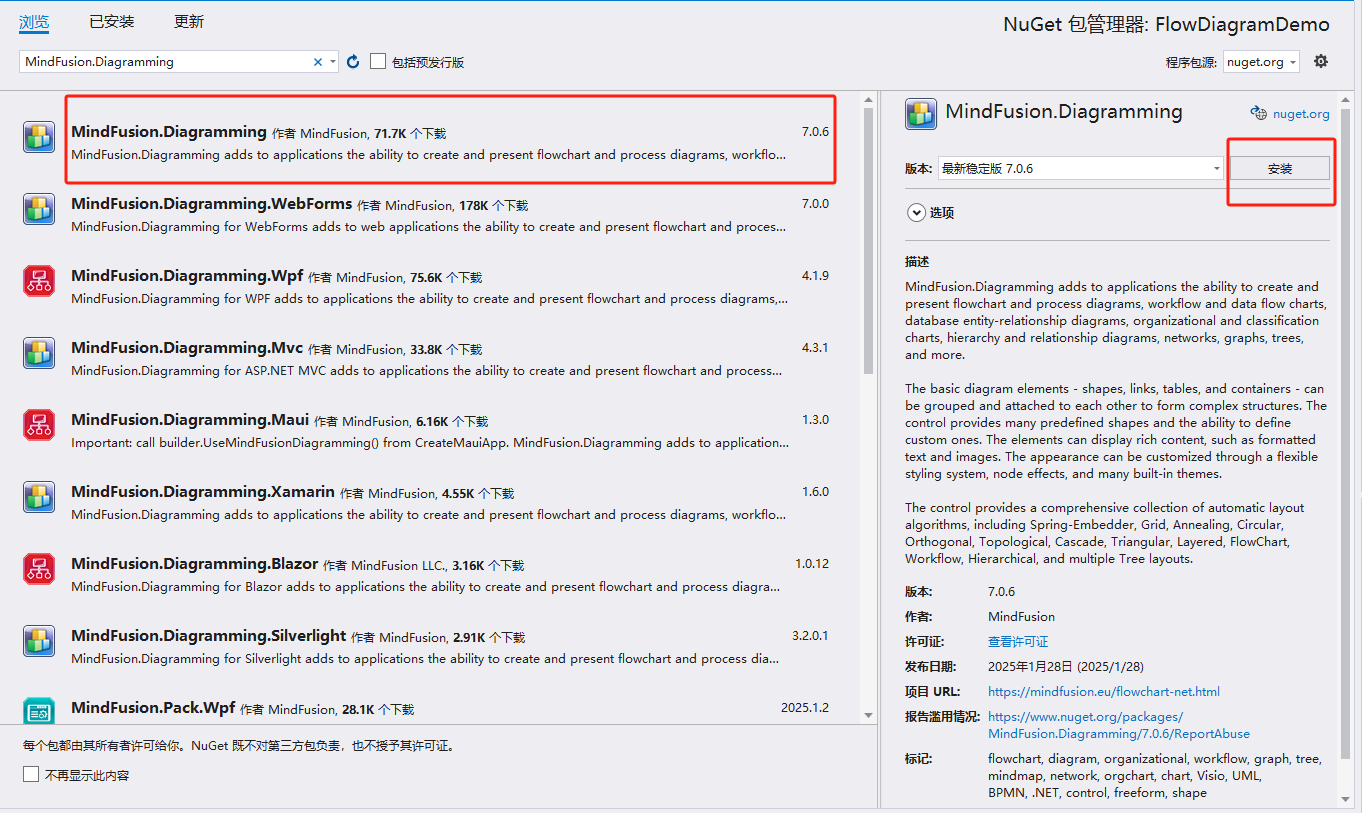

右键FlowDiagramDemo管理NuGet程序包

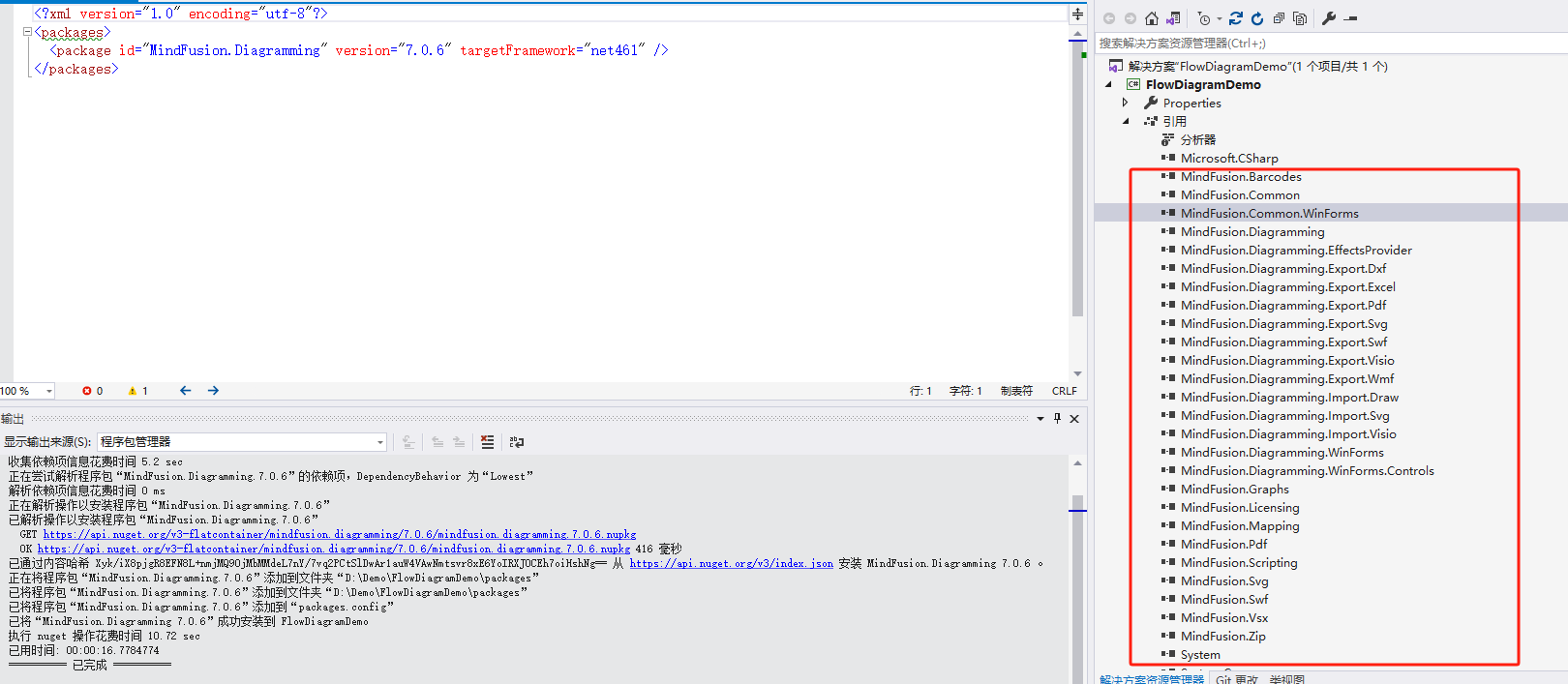

输入MindFusion.Diagramming,选择安装,安装完成后会自动添加MindFusion.Diagramming相关引用.

设置.net framework4.6.2

在FormFlowDiagram窗体设计器中拖动一个控件 MindFusion.Diagramming.WinForms.DiagramView diagramView1,以及拖动一个组件MindFusion.Diagramming.Diagram diagram1

并设置diagramView1的属性Diagram为diagram1

窗体FormFlowDiagram设计器程序为

文件FormFlowDiagram.Designer.cs


namespace FlowDiagramDemo
{partial class FormFlowDiagram{/// <summary>/// 必需的设计器变量。/// </summary>private System.ComponentModel.IContainer components = null;/// <summary>/// 清理所有正在使用的资源。/// </summary>/// <param name="disposing">如果应释放托管资源，为 true；否则为 false。</param>protected override void Dispose(bool disposing){if (disposing && (components != null)){components.Dispose();}base.Dispose(disposing);}#region Windows 窗体设计器生成的代码/// <summary>/// 设计器支持所需的方法 - 不要修改/// 使用代码编辑器修改此方法的内容。/// </summary>private void InitializeComponent(){this.diagram1 = new MindFusion.Diagramming.Diagram();this.diagramView1 = new MindFusion.Diagramming.WinForms.DiagramView();this.btnGetFlow = new System.Windows.Forms.Button();this.SuspendLayout();// // diagram1// this.diagram1.TouchHitDistance = null;this.diagram1.NodeCreated += new System.EventHandler<MindFusion.Diagramming.NodeEventArgs>(this.diagram1_NodeCreated);// // diagramView1// this.diagramView1.Diagram = this.diagram1;this.diagramView1.Dock = System.Windows.Forms.DockStyle.Fill;this.diagramView1.LicenseKey = null;this.diagramView1.Location = new System.Drawing.Po
