一、集成电路设计：芯片制造的”灵魂蓝图”
1.1 什么是集成电路设计？
集成电路（IC）设计是指通过电子设计自动化（EDA）工具，将数百亿晶体管、电阻、电容等元件，按照特定功能需求在微小硅片上排布的过程。其核心产出是：
- 电路原理图（逻辑功能设计）
- 版图（Layout）（物理实现）
- GDSII文件（光刻掩模数据）

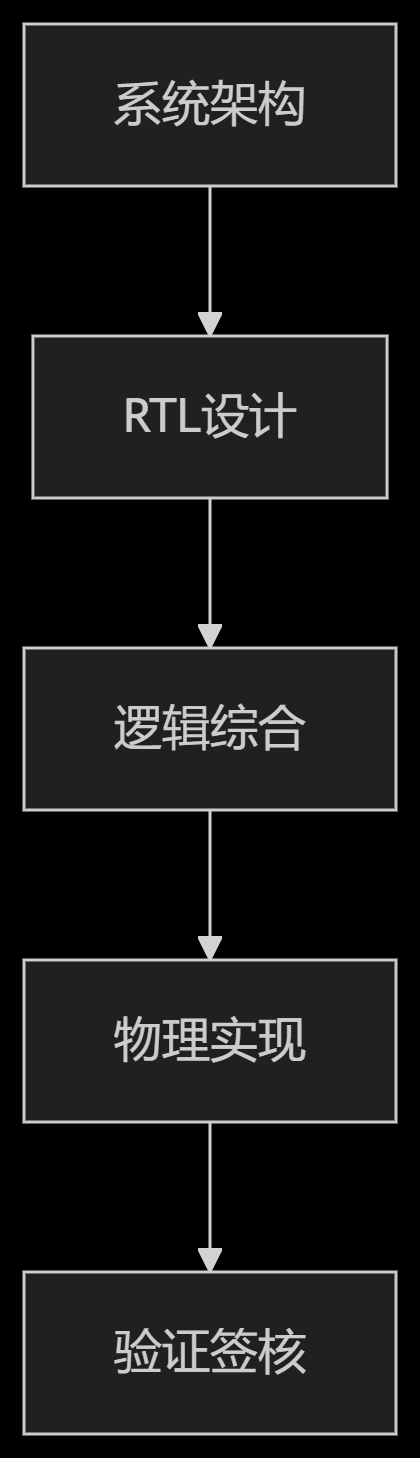

设计层级划分：
1.2 IC设计在芯片制造中的作用
| 制造阶段 | 所需设计输入 | 影响权重 |
| 光刻 | GDSII版图 | 50%+ |
| 蚀刻 | 层次化掩模 | 30% |
| 封装 | 引脚分布图 | 20% |
典型案例：
优雅草团队设计的BS.235609765语音识别控制器：
- 采用180nm CMOS工艺
- 集成模拟音频处理+数字逻辑单元
- 功耗<10mW，误唤醒率<0.1次/天
二、两个比喻理解IC设计
比喻1：IC设计如城市规划
- 晶体管=建筑物
- 互连线=道路管网
- 时钟树=公共交通系统
- 功耗优化=能源分配方案
糟糕设计的后果：
若”道路”（金属连线）太窄，会导致：
- “堵车”（信号延迟）
- “车祸”（信号串扰）
比喻2：IC设计像编写交响乐
- 功能模块=乐器组
- 时序约束=节拍器
- 信号完整性=音准协调
- 低功耗模式=弱音踏板
正如优雅草杜江所说：
“好的IC设计要让每个’音符’（晶体管）在正确的时间发声，同时避免’杂音’（噪声干扰）”
三、优雅草的IC设计实践
3.1 BS.235609765芯片设计揭秘
技术亮点：
- 混合信号设计：
-
- 模拟部分：麦克风前置放大器（信噪比>65dB）
- 数字部分：CNN加速器（0.8TOPS/W）
- 低功耗技术：
-
- 多电压域设计
- 时钟门控覆盖率>90%
团队分工：
| 成员 | 职责 | 创新贡献 |
|———|———|—————|
| 杜江 | 系统架构 | 语音激活算法硬件化 |
| 卢健 | 模拟电路 | 高精度ADC设计 |
| 吴银满 | 数字后端 | 时序收敛优化 |
3.2 开发环境准备
硬件需求：
- 工作站配置：
-
- CPU：AMD EPYC 32核以上
- GPU：NVIDIA A100（用于物理验证加速）
- 内存：256GB+（大型设计占用）

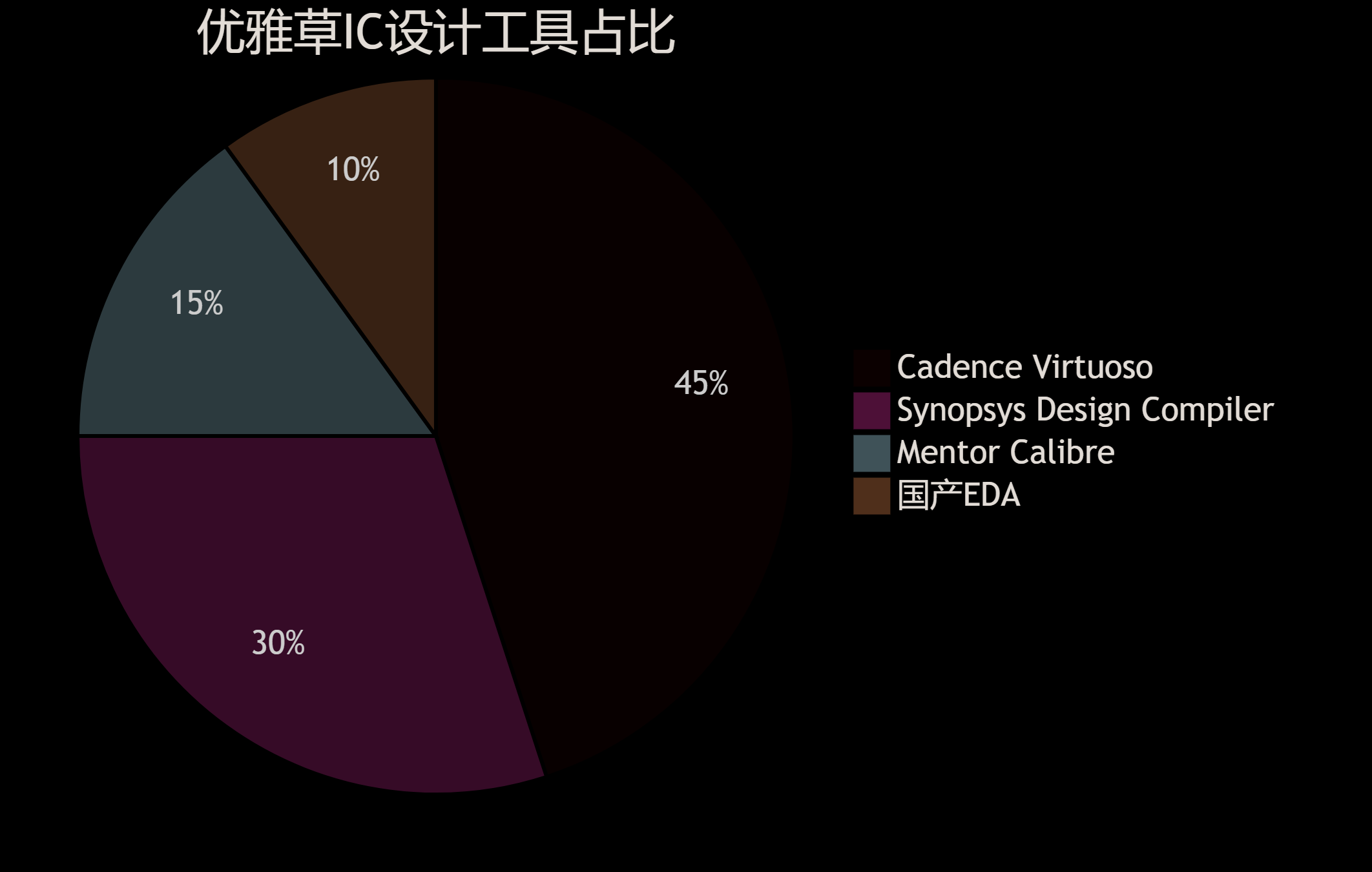

软件工具链：
四、IC设计全流程解析
4.1 前端设计阶段
- 需求分析：
-
- 制定SPEC（如BS.235609765的唤醒词识别率≥98%）
- RTL编码：
module wake_detector(input clk,input [15:0] audio_in,output reg wake_signal
);// 卷积神经网络实现always @(posedge clk) beginif (cnn_out > THRESHOLD) wake_signal <= 1'b1;end
endmodule- 功能仿真：
-
- 使用UVM验证框架
- 覆盖率要求>95%
4.2 后端实现阶段
关键步骤：
- 逻辑综合：将RTL转为门级网表
- 布局布线：
-
- 标准单元摆放
- 时钟树综合（CTS）
- 物理验证：
-
- DRC（设计规则检查）
- LVS（版图vs原理图一致性）
挑战案例：
在BS.235609765开发中，曾因天线效应导致良率下降30%，最终通过：
- 增加跳线层
- 优化金属填充模式
解决问题
五、集成电路布图设计专利指南
5.1 专利申请四要素
- 新颖性：区别于现有设计（如优雅草的噪声抑制结构）
- 创造性：非显而易见（如混合信号布局方法）
- 实用性：可工业化生产
- 充分公开：提供足够实施细节
5.2 优雅草即将发布的专题
《从布图到专利》系列大纲：
- 前期准备：
-
- 专利检索策略
- 技术交底书撰写
- 设计阶段：
-
- 独创性特征标注
- 规避现有专利
- 申请实战：
-
- 权利要求书撰写技巧
- 审查意见答复策略
示例片段：
“在版图设计中，我们采用’蛇形走线+屏蔽层’的组合（附图3），将串扰降低12dB，这将成为权利要求1的核心特征…”
六、给初学者的建议
6.1 学习路径
6.2 推荐资源
- 教材：
-
- 《CMOS VLSI Design》 Neil Weste
- 《专用集成电路设计》 虞希清
- 开源项目：
-
- RISC-V开源SoC（如Efabless项目）
- SkyWater 130nm PDK
结语：中国IC设计的未来在脚下
优雅草科技从智能家电控制芯片起步，未来规划目标：
- 2024年：完成55nm语音AI芯片流片
- 2025年：建立混合信号IP库
- 2026年：参与RISC-V生态建设
正如卓伊凡在博客中写道：
“每个焊点都是星辰大海的起点，我们发布的不仅是BS.235609765芯片，更是国产IC设计的火种。”
敬请关注：
- 卓伊凡博客集成电路专栏（更新频率：双周更）
