在计算机系统中，输入/输出（I/O）系统是连接计算机与外部世界的重要桥梁。它负责在计算机内部的处理器、内存与外部设备之间传输数据。本文将深入探讨I/O系统的基础知识、I/O设备的类型与功能，以及I/O通道的工作原理，并结合代码示例和相关图片进行详细阐述，帮助读者更好地理解这一复杂而关键的系统。
一、I/O系统概述
I/O系统的主要任务是实现计算机与外部设备之间的数据传输。它需要解决以下几个关键问题：
-
设备的多样性：计算机系统中存在多种类型的I/O设备，如键盘、鼠标、磁盘、打印机等，每种设备的传输速率、数据格式和控制方式都各不相同。I/O系统需要为这些设备提供统一的接口和管理机制。
-
数据传输的效率：I/O操作的速度通常远低于处理器的执行速度。如果处理器在每次I/O操作时都必须等待数据传输完成，将导致处理器资源的浪费。因此，I/O系统需要采用高效的机制来减少处理器的等待时间，提高系统的整体性能。
-
设备的共享与分配：多个进程可能同时请求使用同一I/O设备，I/O系统需要合理地分配设备资源，避免设备冲突和死锁。
I/O操作的基本流程
I/O操作通常包括以下几个步骤：
-
设备请求：用户进程通过系统调用（如
read()或write()）向操作系统发起I/O请求。 -
设备分配：操作系统根据请求的设备类型和当前设备的使用情况，决定是否将设备分配给请求的进程。
-
数据传输：设备驱动程序控制I/O设备进行数据传输。数据可以从设备传输到内存（输入操作），也可以从内存传输到设备（输出操作）。
-
中断处理：在某些I/O控制方式下，设备完成数据传输后会向处理器发送中断信号，处理器响应中断并执行中断处理程序，完成后续的数据处理或通知用户进程。
二、I/O设备的类型与功能
I/O设备是计算机系统与外部世界交互的物理接口。根据设备的功能和数据传输方式，I/O设备可以分为以下几类：
1. 字符设备
字符设备是以字符为单位进行数据传输的设备，如键盘、鼠标和终端等。它们的特点是数据传输速率较低，每次传输一个字符。字符设备通常采用中断驱动的方式进行数据传输。
2. 块设备
块设备是以数据块为单位进行数据传输的设备，如磁盘、SSD等。块设备的数据传输速率较高，通常采用DMA（直接存储器访问）方式来提高传输效率。
3. 网络设备
网络设备用于计算机之间的数据通信，如网卡。网络设备的驱动程序需要处理网络协议栈的数据包发送和接收。
三、I/O控制方式
I/O控制方式决定了CPU与I/O设备之间的数据传输机制。常见的I/O控制方式包括程序直接控制、中断驱动、DMA控制和通道控制。
1. 程序直接控制方式
在程序直接控制方式下，CPU通过轮询检查I/O设备的状态寄存器，等待设备准备好数据后再进行数据传输。这种方式的优点是实现简单，缺点是CPU利用率低，因为CPU需要不断地轮询设备状态。
2. 中断驱动方式
中断驱动方式允许I/O设备在完成数据传输后向CPU发送中断信号，CPU响应中断并执行中断处理程序。这种方式可以提高CPU的利用率，因为CPU不需要轮询设备状态，而是等待设备的中断信号。
3. DMA控制方式
DMA（直接存储器访问）控制方式允许I/O设备直接与内存进行数据传输，而无需CPU的干预。这种方式可以显著提高数据传输效率，因为CPU可以继续执行其他任务，而不需要参与数据传输过程。以下是一个简单的DMA操作的代码示例：
4. 通道控制方式
通道控制方式是一种更高级的I/O控制方式，它使用专门的I/O通道来管理I/O设备。通道是一种特殊的处理器，它可以独立于CPU执行I/O指令。这种方式可以进一步提高系统的性能，因为CPU可以专注于执行用户程序，而I/O操作由通道完成。
四、I/O通道的工作原理
I/O通道是一种专门用于管理I/O设备的硬件组件。它通过执行I/O指令来控制设备的数据传输。I/O通道的工作原理如下：
-
通道程序：通道程序是一系列I/O指令，用于控制设备的数据传输。通道程序存储在内存中，由通道执行。
-
通道命令字（CCW）：通道命令字是通道程序的基本单位，它包含设备地址、数据长度和操作类型等信息。
-
通道状态字（CSW）：通道状态字用于记录通道的状态信息，如通道是否完成操作、是否发生错误等。

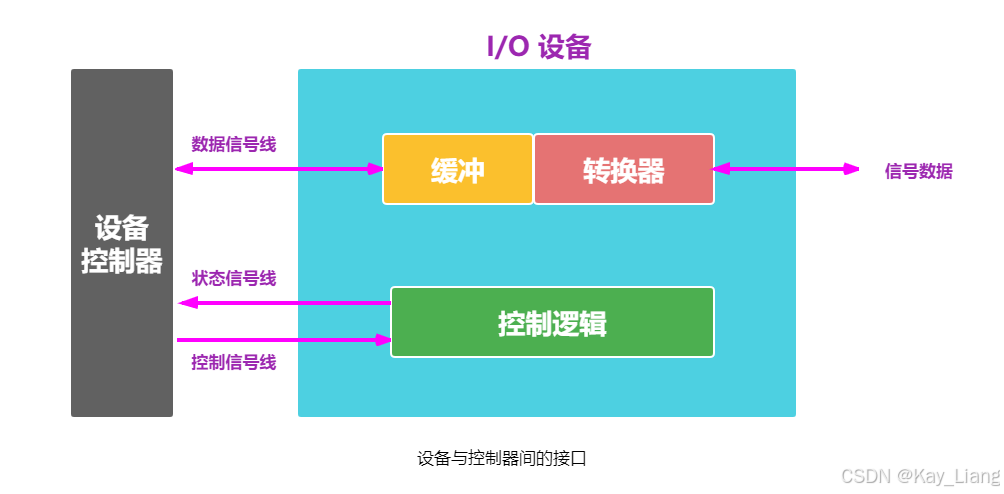

以下是一个简单的I/O通道的示意图：
在图中，CPU通过通道控制寄存器向通道发送通道程序的地址，通道从内存中读取通道程序并执行。通道在执行过程中会与I/O设备进行数据传输，并在完成操作后向CPU发送中断信号。
五、I/O系统的优化与性能提升
为了提高I/O系统的性能，操作系统和硬件设计者采用了多种优化技术。以下是一些常见的优化方法：
1. 缓冲区管理
缓冲区是内存中用于暂存I/O数据的区域。操作系统通过合理管理缓冲区，可以减少I/O操作的次数，提高数据传输效率。常见的缓冲区管理策略包括单缓冲、双缓冲和缓冲池等。
2. 中断合并
对于高速设备，频繁的中断可能会导致CPU过载。中断合并技术允许设备在一定时间内累积多个中断事件，然后一次性向CPU发送一个中断信号，从而减少中断处理的开销。
3. 预读与写回
预读技术允许系统在读取数据时，提前将后续可能需要的数据加载到缓冲区中。写回技术则允许系统在写操作时，先将数据写入缓冲区，然后在合适的时机将数据写入磁盘。这两种技术可以显著提高I/O操作的效率。
4. I/O调度
I/O调度算法用于决定I/O请求的执行顺序。常见的I/O调度算法包括先来先服务（FCFS）、最短寻道时间优先（SSTF）、扫描（SCAN）和循环扫描（C-SCAN）等。合理的I/O调度算法可以减少磁盘的寻道时间和旋转延迟，提高磁盘的性能。
六、总结
I/O系统是计算机操作系统中的一个重要组成部分，它负责管理计算机与外部设备之间的数据传输。本文详细介绍了I/O系统的基础知识、I/O设备的类型与功能，以及I/O通道的工作原理，并结合代码示例和相关图片进行了深入的阐述。通过对I/O系统的优化与性能提升，可以显著提高计算机系统的整体性能。
I/O系统的设计与实现是一个复杂而富有挑战性的任务，它需要综合考虑设备的多样性、数据传输的效率和设备的共享与分配等问题。随着计算机技术的不断发展，I/O系统也在不断地演进和优化，以满足日益增长的性能需求。
希望本文能够帮助读者更好地理解计算机操作系统的I/O系统，并激发读者对这一领域的进一步探索和研究。
