C语言数据结构笔记3：Union联合体+结构体取8位Bool量

news 来源：原创 2025/6/7 6:45:06

本文衔接上文要求，新增8位bool量的获取方式。

目录

问题提出：

Union联合体+struct结构体(方式1)：

Union联合体+struct结构体(方式2)：

BYTE方式读取：

问题提出：

在STM32单片机的编程中，无法定义Bool或者bit类型

但有时候，比如modbus通信时，需要把bool量八个八个地组合读取，少于8个的部分填充0

Union联合体+struct结构体(方式1)：

这里是考虑到超过8位的使用场景，因此定义了超过3字节的定义方式

这种方式适合那种喜欢一个一个列出所有寄存器位名称的情况。


#define BITS_PER_BYTE 8
#define BYTES_FOR_BITS 3  //// 定义3字节的位字段结构
typedef union {uint8_t bytes[BYTES_FOR_BITS];  // 整个字节数组访问struct {// 每个字节单独定义位字段struct {uint8_t b0 : 1;uint8_t b1 : 1;uint8_t b2 : 1;uint8_t b3 : 1;uint8_t b4 : 1;uint8_t b5 : 1;uint8_t b6 : 1;uint8_t b7 : 1;} byte0;struct {uint8_t b0 : 1;uint8_t b1 : 1;uint8_t b2 : 1;uint8_t b3 : 1;uint8_t b4 : 1;uint8_t b5 : 1;uint8_t b6 : 1;uint8_t b7 : 1;} byte1;struct {uint8_t b0 : 1;uint8_t b1 : 1;uint8_t b2 : 1;uint8_t b3 : 1;uint8_t b4 : 1;uint8_t b5 : 1;uint8_t b6 : 1;uint8_t b7 : 1;} byte2;} bits;
} LargeBitField;

#include <stdio.h>typedef unsigned char uint8_t;
typedef unsigned short int    uint16_t;
typedef signed short int      int16_t;#pragma pack(push, 1) //：将结构体的对齐方式设置为 1 字节，并将当前对齐设置保存到堆栈中。//0x03e8 - 0x03ee
typedef struct  ABC_regs1
{uint16_t  A1;uint16_t  B1;int16_t   C1;int16_t   D1;uint16_t  E1;int16_t   F1;int16_t   G1;
}ABC_regs_1;//0x177B - 0x1781
typedef struct  ABC_regs2
{uint16_t  A2;uint16_t  B2;int16_t   C2;int16_t   D2;uint16_t  E2;int16_t   F2;int16_t   G2;
}ABC_regs_2;#define BITS_PER_BYTE 8
#define BYTES_FOR_BITS 3  //// 定义15字节的位字段结构
typedef union {uint8_t bytes[BYTES_FOR_BITS];  // 整个字节数组访问struct {// 每个字节单独定义位字段struct {uint8_t b0 : 1;uint8_t b1 : 1;uint8_t b2 : 1;uint8_t b3 : 1;uint8_t b4 : 1;uint8_t b5 : 1;uint8_t b6 : 1;uint8_t b7 : 1;} byte0;struct {uint8_t b0 : 1;uint8_t b1 : 1;uint8_t b2 : 1;uint8_t b3 : 1;uint8_t b4 : 1;uint8_t b5 : 1;uint8_t b6 : 1;uint8_t b7 : 1;} byte1;struct {uint8_t b0 : 1;uint8_t b1 : 1;uint8_t b2 : 1;uint8_t b3 : 1;uint8_t b4 : 1;uint8_t b5 : 1;uint8_t b6 : 1;uint8_t b7 : 1;} byte2;} bits;
} LargeBitField;typedef struct  Letter_regs
{ABC_regs_1 ABC1;  //0x03e8 - 0x03f1 //7成员 14字节 //偏移量 0x00- 0x0cABC_regs_2 ABC2;  //0x177B - 0x1781 //7成员 14字节 //BOOL_1     Bool1; //LargeBitField Bytes;
}letter_regs;int main(void)

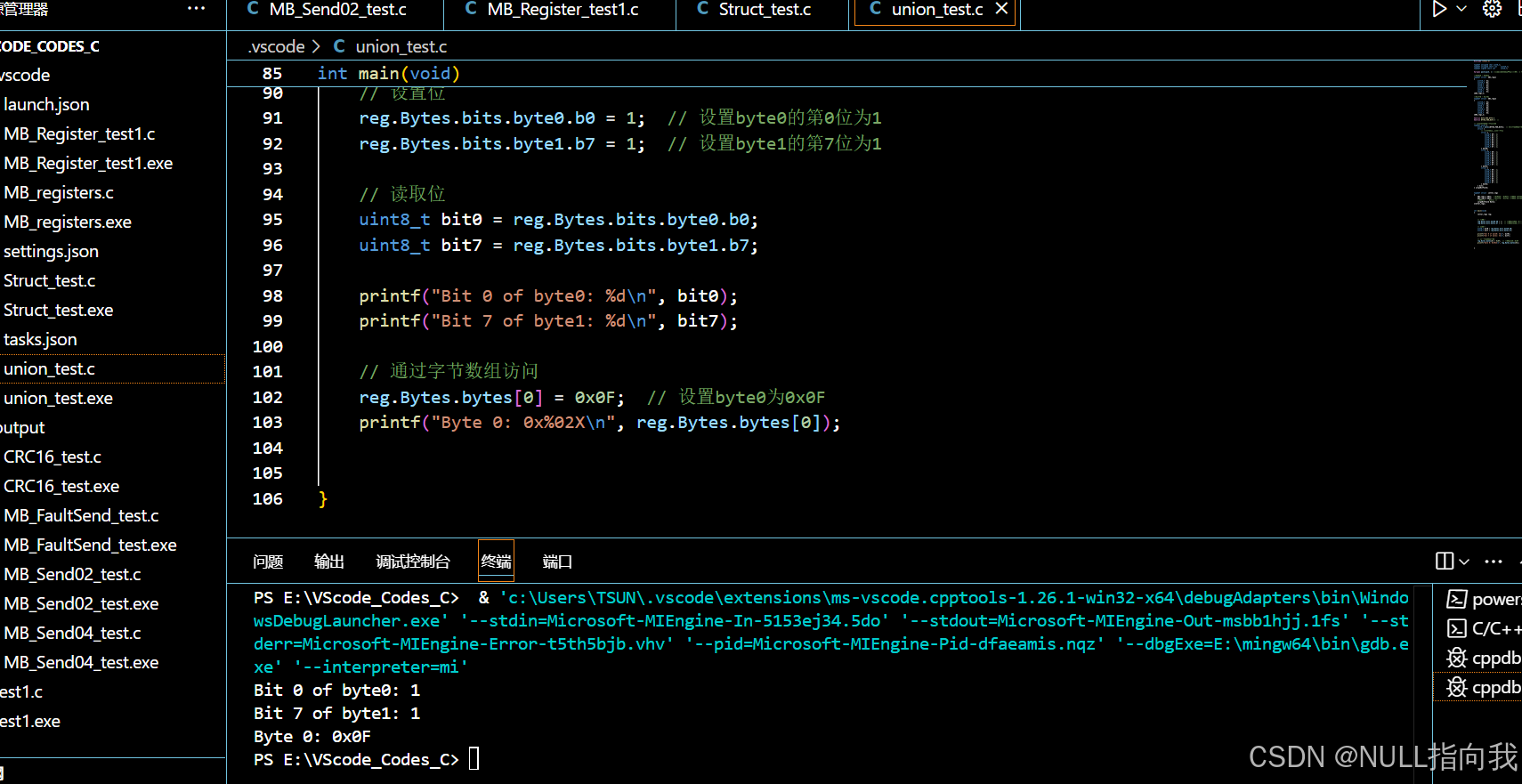

{letter_regs reg;// 设置位reg.Bytes.bits.byte0.b0 = 1;  // 设置byte0的第0位为1reg.Bytes.bits.byte1.b7 = 1;  // 设置byte1的第7位为1// 读取位uint8_t bit0 = reg.Bytes.bits.byte0.b0;uint8_t bit7 = reg.Bytes.bits.byte1.b7;printf("Bit 0 of byte0: %d\n", bit0);printf("Bit 7 of byte1: %d\n", bit7);// 通过字节数组访问reg.Bytes.bytes[0] = 0x0F;  // 设置byte0为0x0Fprintf("Byte 0: 0x%02X\n", reg.Bytes.bytes[0]);}

Union联合体+struct结构体(方式2)：

这种方式不一个一个列出寄存器名称，直接通过地址偏移操作:

#include <stdio.h>typedef unsigned char uint8_t;
typedef unsigned short int    uint16_t;
typedef signed short int      int16_t;#pragma pack(push, 1) //：将结构体的对齐方式设置为 1 字节，并将当前对齐设置保存到堆栈中。//0x03e8 - 0x03ee
typedef struct  ABC_regs1
{uint16_t  A1;uint16_t  B1;int16_t   C1;int16_t   D1;uint16_t  E1;int16_t   F1;int16_t   G1;
}ABC_regs_1;//0x177B - 0x1781
typedef struct  ABC_regs2
{uint16_t  A2;uint16_t  B2;int16_t   C2;int16_t   D2;uint16_t  E2;int16_t   F2;int16_t   G2;
}ABC_regs_2;// 定义字节的位字段结构

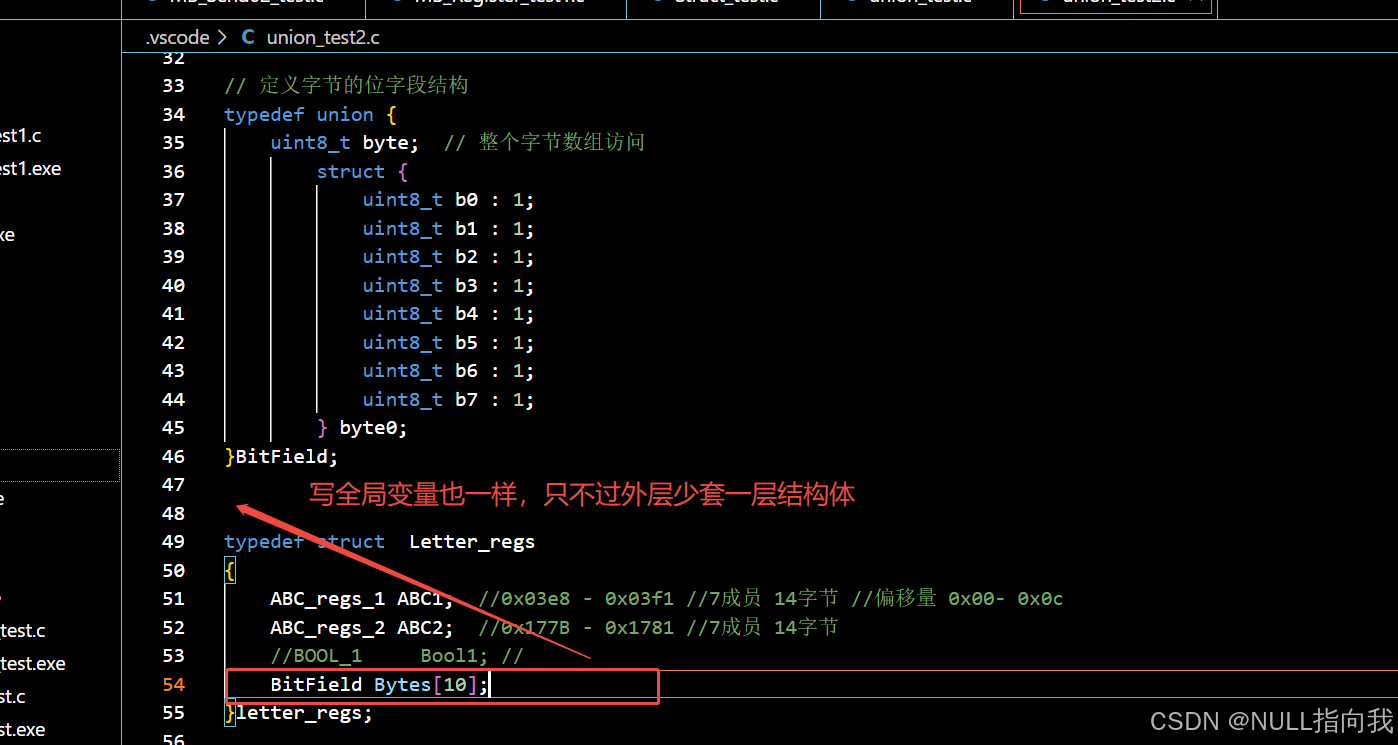

typedef union {uint8_t byte;  // 整个字节数组访问struct {uint8_t b0 : 1;uint8_t b1 : 1;uint8_t b2 : 1;uint8_t b3 : 1;uint8_t b4 : 1;uint8_t b5 : 1;uint8_t b6 : 1;uint8_t b7 : 1;} bits;
}BitField;typedef struct  Letter_regs
{ABC_regs_1 ABC1;  //0x03e8 - 0x03f1 //7成员 14字节 //偏移量 0x00- 0x0cABC_regs_2 ABC2;  //0x177B - 0x1781 //7成员 14字节 BitField Bytes[10];
}letter_regs;int main(void)

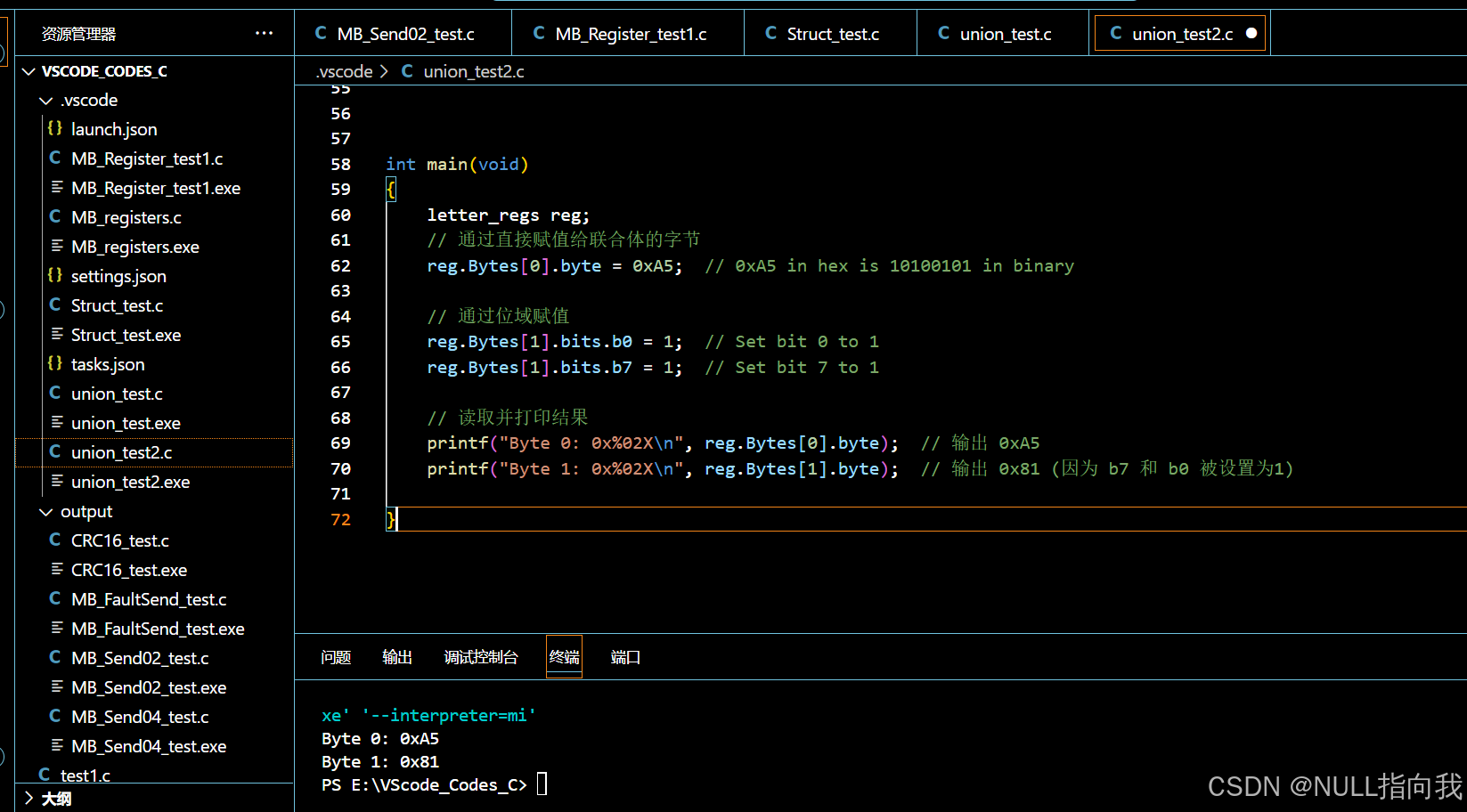

{letter_regs reg;// 通过直接赋值给联合体的字节reg.Bytes[0].byte = 0xA5;  // 0xA5 in hex is 10100101 in binary// 通过位域赋值reg.Bytes[1].bits.b0 = 1;  // Set bit 0 to 1reg.Bytes[1].bits.b7 = 1;  // Set bit 7 to 1// 读取并打印结果printf("Byte 0: 0x%02X\n", reg.Bytes[0].byte);  // 输出 0xA5printf("Byte 1: 0x%02X\n", reg.Bytes[1].byte);  // 输出 0x81 (因为 b7 和 b0 被设置为1)}
