双轴按键摇杆模块、电位器，使用详解

news 来源：原创 2025/6/5 13:20:44

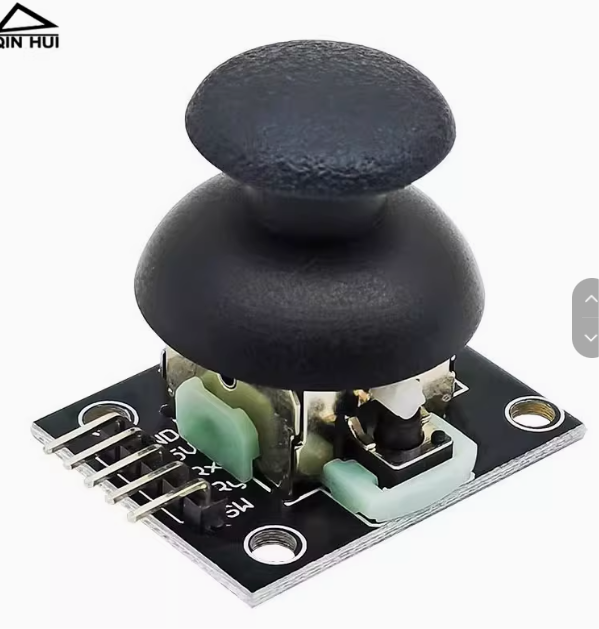

双轴按键摇杆模块

在 Arduino 中使用摇杆模块时，其实并没有专门针对摇杆模块的特定官方库，因为摇杆模块本质上就是电位器（模拟输入）和按键（数字输入）的组合，你可以直接使用 Arduino 自带的基础函数来读取摇杆数据。

在这里插入图片描述

// 定义摇杆引脚
const int xPin = A0;
const int yPin = A1;
const int buttonPin = 2;void setup() {// 初始化串口通信Serial.begin(9600);// 将按键引脚设置为输入模式pinMode(buttonPin, INPUT_PULLUP);
}void loop() {// 读取X轴和Y轴的模拟值int xValue = analogRead(xPin);int yValue = analogRead(yPin);// 读取按键状态int buttonState = digitalRead(buttonPin);// 输出读取到的值Serial.print("X: ");Serial.print(xValue);Serial.print("  Y: ");Serial.print(yValue);Serial.print("  Button: ");Serial.println(buttonState);delay(100);
}

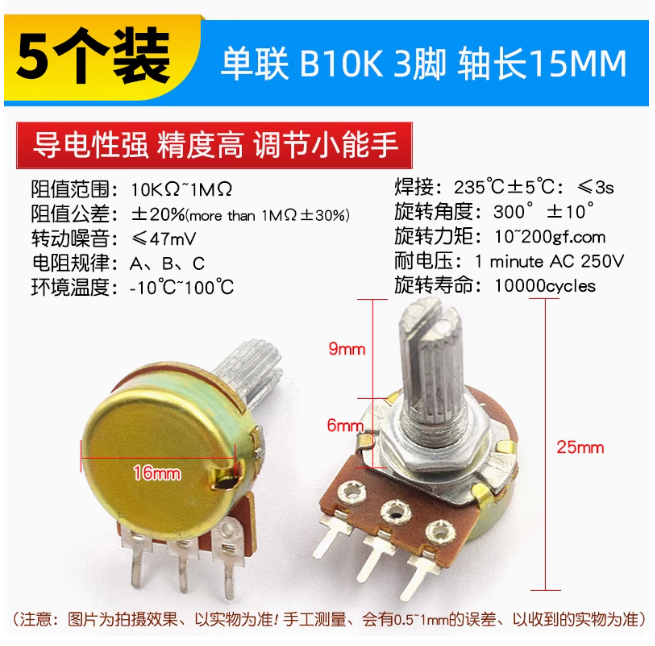

电位器

在这里插入图片描述

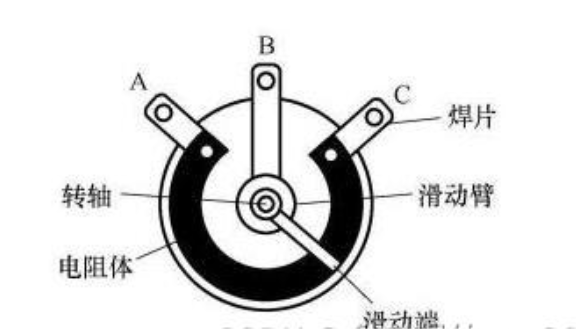

电位器，滑动变阻器，旋转旋钮改变输出阻值，故可以直接串联、并联进电路，改变电路阻值。

在这里插入图片描述

通过模拟电路调节LED亮度

在这里插入图片描述

const int potentiometerPin = A0;
const int ledPin = 3;int sensorValue = 0;
int outputValue = 0;    void setup() {Serial.begin(9600);pinMode(ledPin, OUTPUT);
}void loop() {sensorValue = analogRead(potentiometerPin);outputValue = map(sensorValue, 0, 1023, 0, 255);  Serial.print("电位器值 = ");Serial.print(sensorValue);Serial.print("\t LED输出 = ");Serial.println(outputValue);analogWrite(ledPin, outputValue); delay(10);
}
