ACL基础配置

基本ACL配置

组网需求

现组网结构如下，VPC充当服务器，PC3与PC4是两个不同的网段，实现拒绝192.168.1.0/24访问VPC

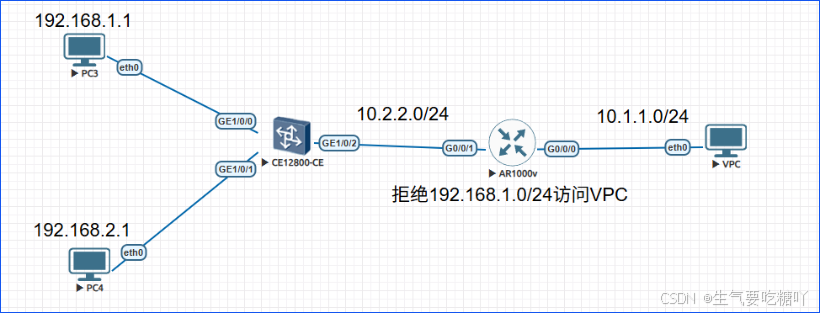

组网拓扑

实验步骤

1. 配置PC IP+掩码+网关
2. 配置接口IP
3. 配置静态路由，实现互通
4. 在AR1000v配置基本ACL应用到入口

测试结果

PC3

VPCS> ping 10.1.1.110.1.1.1 icmp_seq=1 timeout
10.1.1.1 icmp_seq=2 timeout
10.1.1.1 icmp_seq=3 timeout
10.1.1.1 icmp_seq=4 timeout
10.1.1.1 icmp_seq=5 timeout

PC4

VPCS> ping 10.1.1.110.1.1.1 icmp_seq=1 timeout
84 bytes from 10.1.1.1 icmp_seq=2 ttl=62 time=1.135 ms
84 bytes from 10.1.1.1 icmp_seq=3 ttl=62 time=1.624 ms
84 bytes from 10.1.1.1 icmp_seq=4 ttl=62 time=2.402 ms
84 bytes from 10.1.1.1 icmp_seq=5 ttl=62 time=1.411 ms

配置文件

AR1000v

#
acl name xianliu 2999  rule 5 deny source 192.168.1.0 0.0.0.255 rule 10 permit
#
interface GigabitEthernet0/0/0ipv6 enableip address 10.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1ip address 10.2.2.1 255.255.255.0traffic-filter inbound acl name xianliu
#
ip route-static 192.168.1.0 255.255.255.0 10.2.2.2
ip route-static 192.168.2.0 255.255.255.0 10.2.2.2
#

CE12800

#
interface GE1/0/0undo portswitchundo shutdownip address 192.168.1.254 255.255.255.0
#
interface GE1/0/1undo portswitchundo shutdownip address 192.168.2.254 255.255.255.0
#
interface GE1/0/2undo portswitchundo shutdownip address 10.2.2.2 255.255.255.0
#
ip route-static 10.1.1.0 255.255.255.0 10.2.2.1
#

高级ACL配置

组网需求

现VPC2与3模拟两个部门，实现两个部门之间不能互访

组网拓扑

实验步骤

1. 配置VPC IP+掩码+网关
2. 配置接口IP
3. 配置扩展ACL
4. 在入接口应用

测试结果

VPCS> ping 10.1.2.1  10.1.2.1 icmp_seq=1 timeout
10.1.2.1 icmp_seq=2 timeout
10.1.2.1 icmp_seq=3 timeout
10.1.2.1 icmp_seq=4 timeout
10.1.2.1 icmp_seq=5 timeoutVPCS> ping 10.1.1.110.1.1.1 icmp_seq=1 timeout
10.1.1.1 icmp_seq=2 timeout
10.1.1.1 icmp_seq=3 timeout
10.1.1.1 icmp_seq=4 timeout
10.1.1.1 icmp_seq=5 timeout

配置文件

!
ip access-list extended xianzhi-2-310 deny ip 10.1.1.0 0.0.0.255 10.1.2.0 0.0.0.255 20 permit ip any any
!
ip access-list extended xianzhi-3-210 deny ip 10.1.2.0 0.0.0.255 10.1.1.0 0.0.0.255 20 permit ip any any
!
interface GigabitEthernet 0/0ip access-group xianzhi-3-2 inip address 10.1.2.254 255.255.255.0
!
interface GigabitEthernet 0/1ip access-group xianzhi-2-3 inip address 10.1.1.254 255.255.255.0
!
