Qt OpenGL编程常用类

news 来源：原创 2025/6/5 14:32:20

Qt提供了丰富的类来支持OpenGL编程，以下是常用的Qt OpenGL相关类：

一、QOpenGLWidget

功能：用于在 Qt 应用程序中嵌入 OpenGL 渲染的窗口部件。替代了旧版的QGLWidget。提供了OpenGL上下文和渲染表面。
继承关系：QWidget → QOpenGLWidget
属性与方法：

QOpenGLWidget 属性表

属性	类型	可读	可写	说明
`format`	`QSurfaceFormat`	✔️	✔️	控制 OpenGL 上下文和表面的格式（如版本、采样数等）
`textureFormat`	`GLenum`	✔️	✔️	在 `grabFramebuffer()` 中使用的纹理格式（默认为 `GL_RGBA`）
`isValid`	`bool`	✔️	❌	检查 OpenGL 上下文和资源是否初始化成功

QOpenGLWidget 核心方法表

1. 初始化与状态控制

方法	参数	返回值	说明
`initializeGL()`	无	`void`	虚函数，首次显示时调用，用于初始化 OpenGL 资源
`paintGL()`	无	`void`	虚函数，执行实际的 OpenGL 绘制操作
`resizeGL(int w, int h)`	`w`: 新宽度 `h`: 新高度	`void`	虚函数，窗口大小变化时调用，调整视口等
`makeCurrent()`	无	`void`	将 OpenGL 上下文绑定到当前线程
`doneCurrent()`	无	`void`	释放当前线程的 OpenGL 上下文

2. 上下文与表面

方法	参数	返回值	说明
`context()`	无	`QOpenGLContext*`	返回关联的 OpenGL 上下文对象
`defaultFramebufferObject()`	无	`GLuint`	返回默认帧缓冲对象的 ID
`isValid()`	无	`bool`	检查上下文和表面是否有效

3. 帧缓冲操作

方法	参数	返回值	说明
`grabFramebuffer()`	无	`QImage`	捕获当前帧缓冲内容为 `QImage`
`grabFramebuffer(const QRect& rect)`	`rect`: 截取区域	`QImage`	捕获指定区域的帧缓冲内容

4. 格式设置

方法	参数	返回值	说明
`setFormat(const QSurfaceFormat& format)`	`format`: 表面格式	`void`	设置 OpenGL 上下文和表面的格式
`format()`	无	`QSurfaceFormat`	返回当前的表面格式

5. 事件处理（覆盖自 QWidget）

方法	参数	返回值	说明
`paintEvent(QPaintEvent* e)`	`e`: 绘制事件	`void`	内部调用 `paintGL()`，通常不需要直接重写
`resizeEvent(QResizeEvent* e)`	`e`: 大小事件	`void`	内部调用 `resizeGL()`，通常不需要直接重写

QSurfaceFormat 常用设置（用于 `setFormat()`）

方法	参数	说明
`setVersion(int major, int minor)`	`major`: 主版本号 `minor`: 次版本号	设置 OpenGL 版本（如 3.3）
`setProfile(QSurfaceFormat::OpenGLContextProfile profile)`	`CoreProfile`/`CompatibilityProfile`	设置核心或兼容模式
`setSamples(int numSamples)`	`numSamples`: 采样数	设置多重采样抗锯齿（MSAA）
`setDepthBufferSize(int size)`	`size`: 深度缓冲位数	设置深度缓冲精度（如 24）

用法示例：

// 设置 OpenGL 版本和格式
QSurfaceFormat format;
format.setVersion(3, 3);
format.setProfile(QSurfaceFormat::CoreProfile);
format.setSamples(4); // 4x MSAAQOpenGLWidget widget;
widget.setFormat(format);// 重写虚函数实现渲染
class MyGLWidget : public QOpenGLWidget {
protected:void initializeGL() override {// 初始化 OpenGL 状态和资源initializeOpenGLFunctions();glClearColor(0.2f, 0.3f, 0.3f, 1.0f);}void paintGL() override {// 执行绘制操作glClear(GL_COLOR_BUFFER_BIT);// 绘制代码...}void resizeGL(int w, int h) override {// 调整视口等glViewport(0, 0, w, h);}
};

注意事项

线程安全：OpenGL 调用必须在拥有上下文的线程中执行（通常为主线程）。
资源释放：在析构前需调用 doneCurrent() 释放上下文。
多平台兼容：不同平台对 OpenGL 特性的支持可能不同，需检查 format() 的实际结果。

二、QOpenGLWindow

功能：基于窗口的 OpenGL 渲染，比 QOpenGLWidget 更轻量级。适合全屏OpenGL应用。

继承关系：QWindow → QOpenGLWindow
关键特性：

没有 Qt 窗口部件的开销
适合全屏 OpenGL 应用
支持多线程渲染

属性与方法：

QOpenGLWindow 属性表

属性	类型	可读	可写	说明
`format`	`QSurfaceFormat`	✔️	✔️	控制 OpenGL 上下文和表面的格式（版本、采样等）
`isValid`	`bool`	✔️	❌	检查 OpenGL 上下文是否有效
`textureFormat`	`GLenum`	✔️	✔️	`grabFramebuffer()` 使用的纹理格式（默认为 `GL_RGBA`）

QOpenGLWindow 核心方法表

1. 初始化与渲染控制

方法	参数	返回值	说明
`initializeGL()`	无	`void`	虚函数，初始化 OpenGL 资源（首次显示时调用）
`paintGL()`	无	`void`	虚函数，执行 OpenGL 绘制操作
`resizeGL(int w, int h)`	`w`: 新宽度 `h`: 新高度	`void`	虚函数，响应窗口大小变化
`makeCurrent()`	无	`void`	绑定 OpenGL 上下文到当前线程
`doneCurrent()`	无	`void`	释放当前线程的上下文

2. 上下文与表面

方法	参数	返回值	说明
`context()`	无	`QOpenGLContext*`	返回关联的 OpenGL 上下文
`defaultFramebufferObject()`	无	`GLuint`	返回默认帧缓冲对象的 ID
`isValid()`	无	`bool`	检查上下文和表面是否有效

3. 帧缓冲操作

方法	参数	返回值	说明
`grabFramebuffer()`	无	`QImage`	捕获当前帧缓冲为 `QImage`
`grabFramebuffer(const QRect& rect)`	`rect`: 截取区域	`QImage`	捕获指定区域的帧缓冲

4. 信号

方法	参数	返回值	说明
`frameSwapped()`	无	`void`	信号，帧交换完成时触发（用于同步）

5. 格式设置

方法	参数	返回值	说明
`setFormat(const QSurfaceFormat& format)`	`format`: 表面格式	`void`	设置 OpenGL 上下文格式
`format()`	无	`QSurfaceFormat`	返回当前格式

与 QOpenGLWidget 的关键区别

特性	QOpenGLWindow	QOpenGLWidget
继承关系	直接继承 `QWindow`	继承 `QWidget`
使用场景	更适合全屏/独立窗口应用	适合嵌入 Qt 部件树的 UI
性能开销	更低（无 Qt 部件树开销）	略高（需要处理 Qt 事件系统）
多线程支持	更友好（可与 `QOpenGLContext` 灵活配合）	需谨慎处理线程绑定
事件处理	直接接收原生窗口事件	通过 Qt 事件系统处理

用法示例：

class MyGLWindow : public QOpenGLWindow {
protected:void initializeGL() override {initializeOpenGLFunctions();glClearColor(0.1f, 0.2f, 0.4f, 1.0f);}void paintGL() override {glClear(GL_COLOR_BUFFER_BIT);// 绘制代码...}void resizeGL(int w, int h) override {glViewport(0, 0, w, h);}
};int main(int argc, char **argv) {QGuiApplication app(argc, argv);QSurfaceFormat format;format.setVersion(4, 1);format.setProfile(QSurfaceFormat::CoreProfile);MyGLWindow window;window.setFormat(format);window.resize(800, 600);window.show();return app.exec();
}

注意事项

线程安全：OpenGL 调用必须在拥有上下文的线程中（通常为主线程）。
资源管理：在析构前需调用 doneCurrent() 释放上下文。
平台差异：某些 OpenGL 特性可能在不同平台上表现不同，需测试实际支持情况。

三、QOpenGLFunctions

功能：提供跨平台的 OpenGL ES 2.0+ / OpenGL 1.5+ 函数访问（避免直接使用平台相关的函数指针）。

继承关系：无基类（通常通过 多重继承 或组合方式使用）。

关键特性：

确保正确的函数指针在不同平台上可用
通常通过继承或组合方式使用

属性与方法：

QOpenGLFunctions 核心方法表

1. 初始化

方法	参数	返回值	说明
`initializeOpenGLFunctions()`	无	`bool`	初始化函数指针，必须调用后才能使用其他方法

2. 上下文检查

方法	参数	返回值	说明
`hasOpenGLFeature(QOpenGLFunctions::OpenGLFeature feature)`	`feature`: 要检查的特性（如`Multitexture`）	`bool`	检查当前上下文是否支持特定功能

3. OpenGL 函数封装（常用示例）

方法	等效 OpenGL 函数	参数说明
`glClear(GLbitfield mask)`	`glClear`	`mask`: 如 `GL_COLOR_BUFFER_BIT`
`glDrawArrays(GLenum mode, GLint first, GLsizei count)`	`glDrawArrays`	`mode`: `GL_TRIANGLES` 等
`glBindBuffer(GLenum target, GLuint buffer)`	`glBindBuffer`	`target`: `GL_ARRAY_BUFFER` 等
`glUniformMatrix4fv(GLint location, GLsizei count, GLboolean transpose, const GLfloat* value)`	`glUniformMatrix4fv`	设置 4x4 矩阵统一变量
`glGenTextures(GLsizei n, GLuint* textures)`	`glGenTextures`	生成纹理 ID
`glGetError()`	`glGetError`	返回 OpenGL 错误代码

4. 扩展功能检查

方法	参数	返回值	说明
`isInitialized()`	无	`bool`	检查是否已初始化函数指针

OpenGLFeature 枚举（用于功能检查）

枚举值	说明
`Multitexture`	是否支持多纹理
`Shaders`	是否支持着色器
`Buffers`	是否支持 VBO
`Framebuffers`	是否支持 FBO
`BlendColor`	是否支持混合颜色

用法示例：

方式1：多重继承

class MyRenderer : public QObject, protected QOpenGLFunctions {
public:MyRenderer() {initializeOpenGLFunctions(); // 必须初始化}void render() {glClear(GL_COLOR_BUFFER_BIT); // 直接调用封装的OpenGL函数glDrawArrays(GL_TRIANGLES, 0, 3);}
};

方式2：组合模式

class MyRenderer {
public:MyRenderer(QOpenGLContext* context) {m_funcs = context->functions();m_funcs->initializeOpenGLFunctions();}void render() {m_funcs->glClear(GL_COLOR_BUFFER_BIT);}private:QOpenGLFunctions* m_funcs;
};

与原生 OpenGL 的对比

场景	QOpenGLFunctions	原生 OpenGL
函数调用	`glClear(...)`	`glClear(...)`（需确保有正确上下文）
平台兼容性	自动处理不同平台的函数指针	需手动加载扩展（如 Windows 的 wglGetProcAddress）
依赖管理	依赖 Qt 的 OpenGL 模块	依赖系统 OpenGL 库

注意事项

初始化时机：必须在有效的 OpenGL 上下文激活后调用 initializeOpenGLFunctions()。
版本兼容：默认支持 OpenGL ES 2.0+ 和 OpenGL 1.5+，更高版本功能需通过 QOpenGLFunctions_X_X_Core 类。
错误处理：调用 glGetError() 检查 OpenGL 错误（与原生 OpenGL 相同）。
线程安全：必须在创建 OpenGL 上下文的线程中使用。

四、QOpenGLContext

功能：表示 OpenGL 渲染上下文。管理OpenGL状态和资源。

继承关系：QObject → QOpenGLContext

属性与方法：

QOpenGLContext 属性表

属性	类型	可读	可写	说明
`format`	`QSurfaceFormat`	✔️	✔️	控制上下文格式（版本、缓冲大小等）
`shareContext`	`QOpenGLContext*`	✔️	✔️	共享资源的上下文（需在创建前设置）
`screen`	`QScreen*`	✔️	✔️	关联的屏幕对象（多屏系统适用）
`isValid`	`bool`	✔️	❌	检查上下文是否有效

QOpenGLContext 核心方法表

1. 上下文管理

方法	参数	返回值	说明
`create()`	无	`bool`	创建上下文，需在有效的 `QSurface` 可用时调用
`makeCurrent(QSurface* surface)`	`surface`: 绑定的表面	`bool`	使上下文在当前线程成为当前上下文
`doneCurrent()`	无	`void`	释放当前线程的上下文
`swapBuffers(QSurface* surface)`	`surface`: 交换缓冲的表面	`void`	交换前后缓冲区（双缓冲渲染）
`functions()`	无	`QOpenGLFunctions*`	获取基础 OpenGL 函数接口

2. 状态查询

方法	参数	返回值	说明
`isOpenGLES()`	无	`bool`	是否使用 OpenGL ES 而非桌面 OpenGL
`hasExtension(const QByteArray& extension)`	`extension`: 扩展名称（如 "GL_ARB_debug_output"）	`bool`	检查是否支持特定扩展
`format()`	无	`QSurfaceFormat`	返回实际创建的上下文格式
`defaultFramebufferObject()`	无	`GLuint`	获取默认帧缓冲对象 ID

3. 资源共享

方法	参数	返回值	说明
`setShareContext(QOpenGLContext* shareContext)`	`shareContext`: 共享资源的上下文	`void`	必须在 create() 前调用
`shareGroup()`	无	`const QOpenGLContextGroup*`	获取共享资源组

4. 高级功能

方法	参数	返回值	说明
`nativeHandle()`	无	`QVariant`	获取平台原生句柄（如 `WGLContext`/`NSOpenGLContext`）
`setNativeHandle(const QVariant& handle)`	`handle`: 平台原生句柄	`bool`	设置已有原生上下文（需在 create() 前调用）

QSurfaceFormat 关键设置（用于上下文配置）

方法	参数示例	说明
`setVersion(int major, int minor)`	`setVersion(3, 3)`	设置 OpenGL 主/次版本
`setProfile(QSurfaceFormat::OpenGLContextProfile profile)`	`setProfile(QSurfaceFormat::CoreProfile)`	核心模式/兼容模式
`setOptions(QSurfaceFormat::FormatOptions options)`	`setOptions(QSurfaceFormat::DebugContext)`	启用调试上下文
`setSwapBehavior(QSurfaceFormat::SwapBehavior behavior)`	`setSwapBehavior(QSurfaceFormat::DoubleBuffer)`	设置缓冲交换行为

用法示例：

1. 基础上下文创建

QOpenGLContext *context = new QOpenGLContext;// 配置格式
QSurfaceFormat format;
format.setVersion(3, 3);
format.setProfile(QSurfaceFormat::CoreProfile);
context->setFormat(format);// 创建并激活上下文
if (!context->create()) {qFatal("Failed to create OpenGL context");
}
if (!context->makeCurrent(window)) {qFatal("Failed to make context current");
}// 使用OpenGL函数
QOpenGLFunctions *gl = context->functions();
gl->glClear(GL_COLOR_BUFFER_BIT);

2. 共享上下文

QOpenGLContext *sharedContext = new QOpenGLContext;
sharedContext->setFormat(format);
sharedContext->create();QOpenGLContext *secondaryContext = new QOpenGLContext;
secondaryContext->setFormat(format);
secondaryContext->setShareContext(sharedContext); // 必须在create()前设置
secondaryContext->create();

3. 调试上下文（需支持）

format.setOptions(QSurfaceFormat::DebugContext);
context->setFormat(format);
if (context->create()) {if (context->hasExtension("GL_KHR_debug")) {qDebug() << "Debug context created with KHR_debug support";}
}

平台注意事项

平台	关键点
Windows	通过 `WGL` 实现，需兼容的显卡驱动
macOS	仅支持 Core Profile，版本最低 3.2
Linux/X11	依赖 `GLX` 或 `EGL` 实现
移动端(Android/iOS)	强制使用 OpenGL ES

常见问题处理

上下文创建失败：
- 检查显卡驱动是否支持请求的 OpenGL 版本
- 尝试降低版本（如从 4.1 降到 3.3）
- 验证格式设置：qDebug() << context->format();
资源共享失败：
- 确保 setShareContext() 在 create() 前调用
- 共享上下文必须使用相同格式
线程问题：
- OpenGL 调用必须发生在拥有上下文的线程
- 使用 QOpenGLContext::moveToThread() 跨线程传递上下文

五、QOpenGLFramebufferObject

功能：用于离屏渲染的帧缓冲对象(FBO)

关键特性：

支持多重采样和纹理附件
可以渲染到纹理

继承关系：QObject → QPaintDevice → QOpenGLFramebufferObject

属性与方法：

QOpenGLFramebufferObject 属性表

属性	类型	可读	可写	说明
`size`	`QSize`	✔️	❌	FBO 的尺寸（宽度和高度）
`attachment`	`Attachment`	✔️	❌	附加的缓冲类型（深度/模板等）
`format`	`QOpenGLFramebufferObjectFormat`	✔️	❌	FBO 的格式配置
`isValid`	`bool`	✔️	❌	检查 FBO 是否创建成功

QOpenGLFramebufferObject 核心方法表

1. 构造与销毁

方法	参数	说明
`QOpenGLFramebufferObject(const QSize& size, Attachment attachment)`	`size`: 尺寸 `attachment`: 附加缓冲类型	基本构造函数
`QOpenGLFramebufferObject(int width, int height, Attachment attachment)`	`width`: 宽度 `height`: 高度	指定尺寸的构造函数
`~QOpenGLFramebufferObject()`	无	析构时自动释放 OpenGL 资源

2. 绑定控制

方法	参数	返回值	说明
`bind()`	无	`bool`	绑定 FBO 为当前渲染目标
`release()`	无	`bool`	释放 FBO（恢复到默认帧缓冲）
`bindDefault()`	无	`void`	静态方法，绑定默认帧缓冲

3. 纹理访问

方法	参数	返回值	说明
`texture()`	无	`GLuint`	获取颜色附着的纹理 ID
`toImage()`	无	`QImage`	将 FBO 内容转为 QImage（性能开销大）
`takeTexture()`	无	`GLuint`	转移纹理所有权（FBO 不再管理该纹理）

4. 状态查询

方法	参数	返回值	说明
`handle()`	无	`GLuint`	获取 OpenGL FBO ID
`size()`	无	`QSize`	返回 FBO 尺寸
`attachment()`	无	`Attachment`	返回附加缓冲类型

5. 静态工具方法

方法	参数	返回值	说明
`hasOpenGLFramebufferObjects()`	无	`bool`	静态方法，检查系统是否支持 FBO
`bindDefault()`	无	`void`	静态方法，绑定到默认帧缓冲

Attachment 枚举（附加缓冲类型）

枚举值	OpenGL 等效	说明
`NoAttachment`	-	无附加缓冲
`CombinedDepthStencil`	`GL_DEPTH24_STENCIL8`	深度+模板联合缓冲（最常用）
`Depth`	`GL_DEPTH_COMPONENT`	仅深度缓冲

QOpenGLFramebufferObjectFormat 配置类

方法	参数	说明
`setSamples(int samples)`	`samples`: 采样数	设置多重采样抗锯齿（MSAA）
`setAttachment(Attachment attachment)`	`attachment`: 附加类型	配置深度/模板缓冲
`setTextureTarget(GLenum target)`	`target`: `GL_TEXTURE_2D` 等	设置纹理目标类型
`setInternalTextureFormat(GLenum format)`	`format`: `GL_RGBA8` 等	设置内部纹理格式

用法示例：

1. 基础 FBO 渲染

// 创建 FBO（带深度+模板缓冲）
QOpenGLFramebufferObjectFormat format;
format.setAttachment(QOpenGLFramebufferObject::CombinedDepthStencil);
format.setSamples(4); // 4x MSAAQOpenGLFramebufferObject fbo(800, 600, format);
if (!fbo.isValid()) {qWarning("FBO creation failed");
}// 绑定 FBO 并渲染
fbo.bind();
glViewport(0, 0, fbo.width(), fbo.height());
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);
// ... 执行渲染操作 ...
fbo.release();// 获取纹理
GLuint textureId = fbo.texture();

2. 渲染到纹理

// 配置纹理格式
QOpenGLFramebufferObjectFormat format;
format.setInternalTextureFormat(GL_RGBA16F); // 高精度纹理QOpenGLFramebufferObject fbo(1024, 1024, format);
fbo.bind();// 使用着色器渲染场景
// ...fbo.release();// 在后续渲染中使用纹理
glBindTexture(GL_TEXTURE_2D, fbo.texture());

3. 离屏渲染保存为图片

QOpenGLFramebufferObject fbo(1920, 1080);
fbo.bind();
// 渲染操作...
fbo.release();QImage image = fbo.toImage();
image.save("render_output.png");

注意事项

上下文要求：必须在有效的 OpenGL 上下文中创建和使用（调用 makeCurrent()）。
尺寸限制：检查 glGetIntegerv(GL_MAX_FRAMEBUFFER_WIDTH, &maxSize) 确认最大支持尺寸。
性能优化：避免频繁创建/销毁 FBO，复用已有对象。
多重采样：MSAA FBO 需要调用 blitFramebuffer() 解析到非多重采样 FBO 后才能读取。

六、QOpenGLShaderProgram

功能：管理 OpenGL 着色器程序

继承关系：QObject → QOpenGLShaderProgram

属性与方法：

QOpenGLShaderProgram 属性表

属性	类型	可读	可写	说明
`programId`	`GLuint`	✔️	❌	OpenGL 着色器程序 ID（等效 `glCreateProgram()` 返回值）
`log`	`QString`	✔️	❌	最近一次编译/链接的日志信息

QOpenGLShaderProgram 核心方法表

1. 着色器管理

方法	参数	返回值	说明
`addShaderFromSourceCode(QOpenGLShader::ShaderType type, const char* source)`	`type`: 着色器类型 `source`: GLSL 源代码	`bool`	从源代码添加着色器（自动编译）
`addShaderFromSourceFile(QOpenGLShader::ShaderType type, const QString& fileName)`	`type`: 着色器类型 `fileName`: 文件路径	`bool`	从文件加载着色器
`removeShader(QOpenGLShader* shader)`	`shader`: 要移除的着色器对象	`void`	移除已添加的着色器
`shaders()`	无	`QList<QOpenGLShader*>`	返回所有关联的着色器

2. 程序链接与绑定

方法	参数	返回值	说明
`link()`	无	`bool`	链接着色器程序（失败时可通过 `log()` 获取错误）
`bind()`	无	`bool`	绑定着色器程序为当前激活状态
`release()`	无	`void`	释放当前程序（绑定到程序 0）
`isLinked()`	无	`bool`	检查是否成功链接

3. 属性与统一变量

方法	参数	说明
`bindAttributeLocation(const char* name, int location)`	`name`: 属性名 `location`: 绑定位置	在链接前指定属性位置
`attributeLocation(const char* name)`	`name`: 属性名	返回属性位置（-1 表示未找到）
`setAttributeBuffer(int location, GLenum type, int offset, int tupleSize, int stride = 0)`	`location`: 属性位置 `type`: 数据类型（如 `GL_FLOAT`） `tupleSize`: 分量数（如 3 表示 vec3）	设置顶点属性指针
`enableAttributeArray(int location)` `disableAttributeArray(int location)`	`location`: 属性位置	启用/禁用属性数组
`uniformLocation(const char* name)`	`name`: 统一变量名	返回统一变量位置（-1 表示未找到）

4. 统一变量设置（重载方法）

方法	示例参数	对应 GLSL 类型
`setUniformValue(int location, GLfloat value)`	`location, 1.0f`	`float`
`setUniformValue(int location, const QVector2D& value)`	`location, QVector2D(1,2)`	`vec2`
`setUniformValue(int location, const QMatrix4x4& value)`	`location, matrix`	`mat4`
`setUniformValue(const char* name, GLint value)`	`"tex", 0`	`sampler2D`

5. 错误处理

方法	参数	返回值	说明
`log()`	无	`QString`	获取编译/链接错误日志

QOpenGLShader::ShaderType 枚举

枚举值	说明
`Vertex`	顶点着色器
`Fragment`	片段着色器
`Geometry`	几何着色器（需 OpenGL 3.2+）
`TessellationControl`	曲面细分控制着色器
`TessellationEvaluation`	曲面细分评估着色器

典型用法示例

1. 基本着色器程序创建

QOpenGLShaderProgram program;// 添加着色器（GLSL源码硬编码）
program.addShaderFromSourceCode(QOpenGLShader::Vertex,"#version 330 core\n""layout(location=0) in vec3 position;\n""void main() { gl_Position = vec4(position, 1.0); }");program.addShaderFromSourceCode(QOpenGLShader::Fragment,"#version 330 core\n""out vec4 FragColor;\n""void main() { FragColor = vec4(1.0, 0.5, 0.2, 1.0); }");// 链接着色器
if (!program.link()) {qDebug() << "Shader link error:" << program.log();
}// 绑定使用
program.bind();
program.setUniformValue("color", QVector3D(1, 0, 0));

2. 从文件加载着色器

program.addShaderFromSourceFile(QOpenGLShader::Vertex, ":/shaders/shader.vert");
program.addShaderFromSourceFile(QOpenGLShader::Fragment, ":/shaders/shader.frag");

3. 设置顶点属性

// 定义顶点数据（位置+颜色）
struct Vertex {QVector3D position;QVector3D color;
};
Vertex vertices[3] = {...};// 配置属性
program.bind();
program.enableAttributeArray(0);
program.enableAttributeArray(1);
program.setAttributeBuffer(0, GL_FLOAT, offsetof(Vertex, position), 3, sizeof(Vertex));
program.setAttributeBuffer(1, GL_FLOAT, offsetof(Vertex, color), 3, sizeof(Vertex));

4. 统一变量传递矩阵

QMatrix4x4 model, view, projection;
program.setUniformValue("model", model);
program.setUniformValue("mvp", projection * view * model);

注意事项

版本匹配：GLSL 版本声明（如 #version 330）必须与 OpenGL 上下文版本兼容。
资源管理：着色器程序应在 OpenGL 上下文有效时创建和销毁。
性能优化：避免在渲染循环中频繁调用 uniformLocation()，应缓存位置结果。
线程安全：必须在创建 OpenGL 上下文的线程中使用。

七、QOpenGLBuffer

功能：管理 OpenGL 缓冲区对象(VBO/IBO)

类型：

VertexBuffer（顶点缓冲区）
IndexBuffer（索引缓冲区）
PixelPackBuffer/PixelUnpackBuffer（像素操作缓冲区）

属性与方法：

QOpenGLBuffer 属性表

属性	类型	可读	可写	说明
`type`	`Type`	✔️	❌	缓冲区类型（构造时指定）
`usagePattern`	`UsagePattern`	✔️	❌	数据使用模式（如静态绘制）
`size`	`int`	✔️	❌	缓冲区数据大小（字节数）

QOpenGLBuffer 核心方法表

1. 缓冲区生命周期管理

方法	参数	返回值	说明
`create()`	无	`bool`	创建底层OpenGL缓冲区对象
`destroy()`	无	`void`	显式销毁缓冲区
`isCreated()`	无	`bool`	检查是否已创建
`bind()`	无	`bool`	绑定缓冲区到当前上下文
`release()`	无	`void`	释放缓冲区（对应该类型）

2. 数据操作

方法	参数	返回值	说明
`allocate(const void *data, int count)`	`data`: 数据指针 `count`: 字节数	`void`	分配空间并初始化数据
`write(int offset, const void *data, int count)`	`offset`: 偏移量 `data`: 数据指针	`void`	向已分配缓冲区写入数据
`read(int offset, void *data, int count)`	`offset`: 偏移量 `data`: 接收指针	`bool`	从缓冲区读取数据（需绑定）
`map(QOpenGLBuffer::Access access)`	`access`: 访问模式	`void*`	映射缓冲区到CPU内存
`unmap()`	无	`bool`	解除映射

3. 配置方法

方法	参数	说明
`setUsagePattern(UsagePattern pattern)`	`pattern`: 使用模式	必须在allocate前调用

枚举类型说明

Type（缓冲区类型）

枚举值	OpenGL 等效	说明
`VertexBuffer`	`GL_ARRAY_BUFFER`	顶点属性数据（默认）
`IndexBuffer`	`GL_ELEMENT_ARRAY_BUFFER`	索引数据
`PixelPackBuffer`	`GL_PIXEL_PACK_BUFFER`	像素读取操作
`PixelUnpackBuffer`	`GL_PIXEL_UNPACK_BUFFER`	像素写入操作

UsagePattern（数据使用模式）

枚举值	OpenGL 等效	适用场景
`StaticDraw`	`GL_STATIC_DRAW`	数据只上传一次，多次绘制（默认）
`DynamicDraw`	`GL_DYNAMIC_DRAW`	数据频繁修改
`StreamDraw`	`GL_STREAM_DRAW`	每帧修改数据

Access（映射访问模式）

枚举值	说明
`ReadOnly`	只读访问
`WriteOnly`	只写访问
`ReadWrite`	读写访问

用法示例：

1. 顶点缓冲区（VBO）

// 创建并绑定VBO
QOpenGLBuffer vbo(QOpenGLBuffer::VertexBuffer);
vbo.create();
vbo.bind();// 定义顶点数据
float vertices[] = {-0.5f, -0.5f, 0.0f,0.5f, -0.5f, 0.0f,0.0f,  0.5f, 0.0f
};// 上传数据
vbo.allocate(vertices, sizeof(vertices));// 在渲染循环中绑定使用
vbo.bind();
glEnableVertexAttribArray(0);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, nullptr);
vbo.release();

2. 索引缓冲区（IBO）

QOpenGLBuffer ibo(QOpenGLBuffer::IndexBuffer);
ibo.create();
ibo.bind();GLuint indices[] = {0, 1, 2};
ibo.allocate(indices, sizeof(indices));// 绘制时使用
ibo.bind();
glDrawElements(GL_TRIANGLES, 3, GL_UNSIGNED_INT, nullptr);
ibo.release();

3. 动态更新缓冲区

vbo.bind();
if (void *ptr = vbo.map(QOpenGLBuffer::WriteOnly)) {memcpy(ptr, newData, dataSize);vbo.unmap();
}
vbo.release();

4. 与VAO配合使用

QOpenGLVertexArrayObject vao;
vao.create();
vao.bind();vbo.bind();
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, nullptr);
glEnableVertexAttribArray(0);vao.release();
vbo.release();

注意事项

上下文依赖：所有操作需在有效OpenGL上下文中执行（调用makeCurrent()）
绑定状态：修改缓冲区数据前必须绑定
性能建议：
- 对静态数据使用StaticDraw
- 避免每帧调用allocate()，优先使用write()
线程安全：必须在创建OpenGL上下文的线程操作
资源释放：推荐使用RAII模式或显式调用destroy()

八、QOpenGLVertexArrayObject

功能：管理顶点数组对象(VAO)

继承关系：QObject → QOpenGLVertexArrayObject

OpenGL 要求：需 OpenGL 3.0+ 或 OpenGL ES 3.0+（或通过扩展支持）

属性与方法：

QOpenGLVertexArrayObject 属性表

属性	类型	可读	可写	说明
`objectId`	`GLuint`	✔️	❌	底层 OpenGL VAO ID
`isCreated`	`bool`	✔️	❌	检查 VAO 是否已创建

QOpenGLVertexArrayObject 核心方法表

1. 生命周期管理

方法	参数	返回值	说明
`create()`	无	`bool`	创建 VAO（需有效 OpenGL 上下文）
`destroy()`	无	`void`	显式销毁 VAO
`bind()`	无	`bool`	绑定 VAO 为当前对象
`release()`	无	`void`	释放 VAO（绑定到 ID 0）

2. 状态查询

方法	参数	返回值	说明
`isCreated()`	无	`bool`	检查 VAO 是否已初始化

用法示例：

1. 基础 VAO 配置

QOpenGLVertexArrayObject vao;
vao.create();  // 必须在有效上下文中调用
vao.bind();// 配置顶点属性（需已绑定的VBO）
QOpenGLBuffer vbo(QOpenGLBuffer::VertexBuffer);
vbo.create();
vbo.bind();
vbo.allocate(vertices, sizeof(vertices));// 设置顶点属性指针
glEnableVertexAttribArray(0);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, nullptr);vao.release();  // VAO 会记住属性配置
vbo.release();

2. 渲染时使用 VAO

// 绘制时只需绑定VAO（自动恢复所有顶点属性状态）
vao.bind();
glDrawArrays(GL_TRIANGLES, 0, 3);
vao.release();

3. 多属性配置

vao.bind();
vbo.bind();// 位置属性（location = 0）
glEnableVertexAttribArray(0);
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), (void*)0);// 颜色属性（location = 1）
glEnableVertexAttribArray(1);
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), (void*)offsetof(Vertex, color));vao.release();

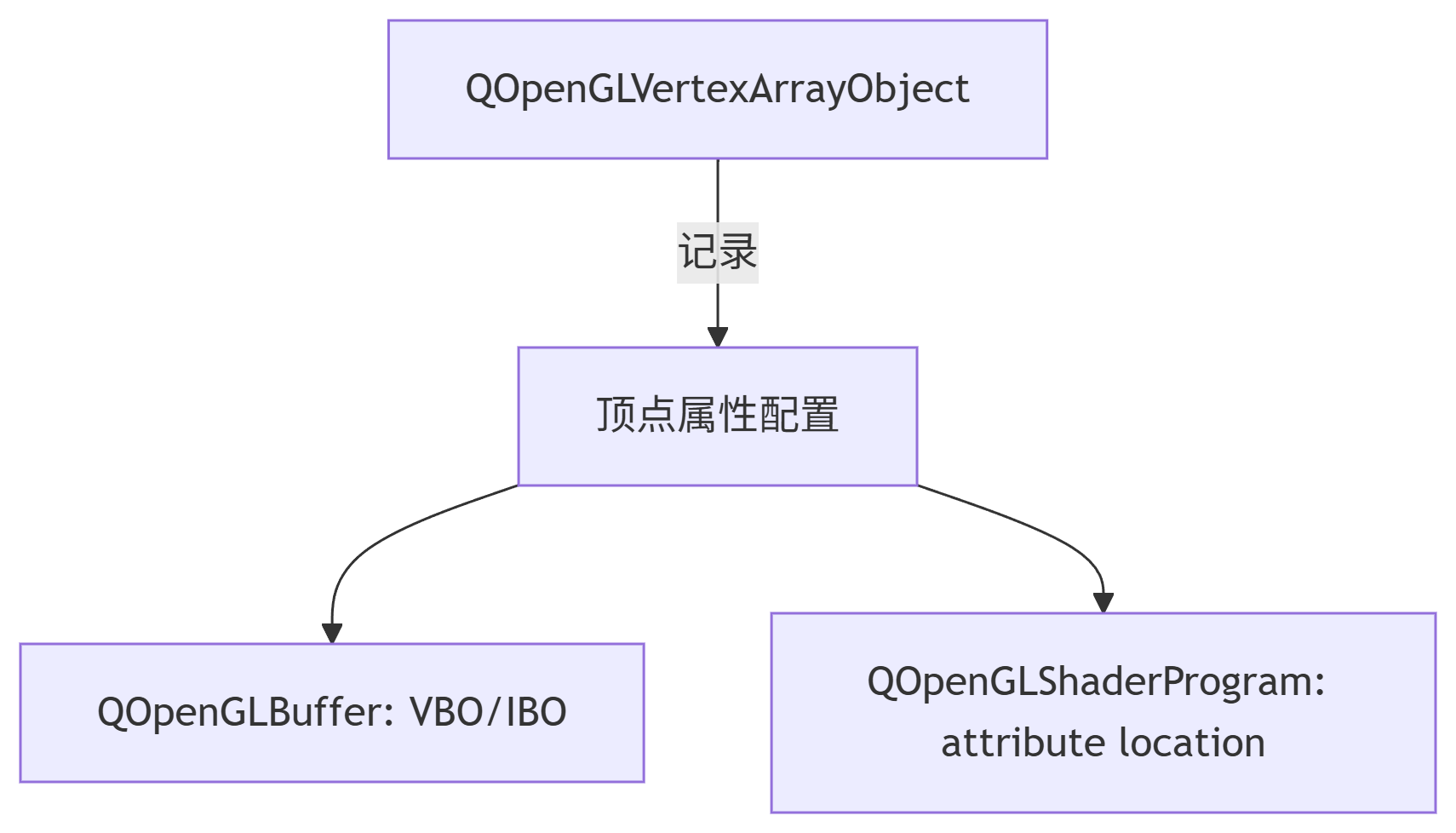

与 QOpenGLBuffer/QOpenGLShaderProgram 的协作关系

注意事项

版本兼容性：
- 桌面 OpenGL 需要 3.0+ 核心上下文
- OpenGL ES 需要 3.0+ 版本
- 可通过 QOpenGLContext::hasExtension("GL_ARB_vertex_array_object") 检查扩展支持
线程安全：
- VAO 必须在创建它的 OpenGL 上下文的线程中使用
资源管理：
- 推荐使用 RAII 模式（析构时自动调用 destroy()）
- 避免在每帧重复创建/销毁 VAO
性能优势：
- 减少每次绘制调用时的状态切换开销
- 特别适合复杂顶点属性配置的静态/动态网格
调试技巧：
- 若渲染异常，检查：
  - VAO 是否已成功创建（isCreated()）
  - 是否在绑定 VAO 后正确配置了属性
  - VBO 是否在 VAO 绑定期间绑定

九、QOpenGLTexture

功能：Qt 中封装 OpenGL 纹理操作的类，用于创建和管理纹理对象。
纹理类型：

Target1D, Target2D, Target3D, TargetCubeMap 等

属性与方法：

主要属性

属性	类型	描述
`target`	Target	纹理目标类型（2D, 3D, 立方体贴图等）
`format`	TextureFormat	纹理的内部格式
`width`	int	纹理宽度
`height`	int	纹理高度（2D/3D纹理）
`depth`	int	纹理深度（3D纹理）
`layers`	int	纹理层数（数组纹理）
`mipLevels`	int	mipmap 级别数
`samples`	int	多重采样数（多重采样纹理）
`fixedSamplePositions`	bool	是否使用固定采样位置

构造方法

方法	描述
`QOpenGLTexture(Target target)`	创建指定目标的纹理
`QOpenGLTexture(const QImage &image, MipMapGeneration genMipMaps = GenerateMipMaps)`	从QImage创建纹理

常用方法

纹理配置

方法	描述
`setFormat(TextureFormat format)`	设置纹理格式
`setSize(int width, int height = 1, int depth = 1)`	设置纹理尺寸
`setMipLevels(int levels)`	设置mipmap级别数
`setLayers(int layers)`	设置纹理层数
`setSamples(int samples)`	设置多重采样数
`setFixedSamplePositions(bool fixed)`	设置是否使用固定采样位置

数据操作

方法	描述
`allocateStorage()`	分配纹理存储空间
`setData(const QImage &image, MipMapGeneration genMipMaps = GenerateMipMaps)`	从QImage设置纹理数据
`setData(PixelFormat sourceFormat, PixelType sourceType, const void data, const QOpenGLPixelTransferOptions options = nullptr)`	设置原始数据
`setMipData(int level, PixelFormat sourceFormat, PixelType sourceType, const void data, const QOpenGLPixelTransferOptions options = nullptr)`	设置特定mip级别的数据
`generateMipMaps()`	生成mipmap

参数设置

方法	描述
`setMinificationFilter(Filter filter)`	设置缩小过滤器
`setMagnificationFilter(Filter filter)`	设置放大过滤器
`setMinMagFilters(Filter minificationFilter, Filter magnificationFilter)`	同时设置缩小和放大过滤器
`setWrapMode(WrapMode mode)`	设置所有维度的环绕模式
`setWrapMode(Direction direction, WrapMode mode)`	设置特定方向的环绕模式
`setBorderColor(float r, float g, float b, float a)`	设置边框颜色
`setMaximumAnisotropy(float anisotropy)`	设置最大各向异性

绑定与使用

方法	描述
`bind()`	绑定纹理
`bind(uint unit)`	绑定到指定纹理单元
`release()`	释放纹理
`release(uint unit)`	从指定纹理单元释放
`isBound() const`	检查是否已绑定
`isBound(uint unit) const`	检查是否绑定到指定单元
`textureId() const`	获取OpenGL纹理ID

查询方法

方法	描述
`width() const`	获取纹理宽度
`height() const`	获取纹理高度
`depth() const`	获取纹理深度
`format() const`	获取纹理格式
`mipLevels() const`	获取mipmap级别数
`layers() const`	获取纹理层数
`samples() const`	获取多重采样数
`isCreated() const`	检查纹理是否已创建
`isStorageAllocated() const`	检查存储是否已分配

枚举类型

纹理目标 (Target)

Target1D
Target1DArray
Target2D
Target2DArray
Target3D
TargetCubeMap
TargetCubeMapArray
Target2DMultisample
Target2DMultisampleArray
TargetRectangle
TargetBuffer

纹理格式 (TextureFormat)

NoFormat
R8_UNorm
RG8_UNorm
RGB8_UNorm
RGBA8_UNorm
... (多种格式)

过滤器 (Filter)

Nearest
Linear
NearestMipMapNearest
NearestMipMapLinear
LinearMipMapNearest
LinearMipMapLinear

环绕模式 (WrapMode)

Repeat
MirroredRepeat
ClampToEdge
ClampToBorder

示例用法：

// 创建2D纹理
QOpenGLTexture texture(QOpenGLTexture::Target2D);
texture.setFormat(QOpenGLTexture::RGBA8_UNorm);
texture.setSize(512, 512);
texture.allocateStorage();// 设置纹理数据
QImage image("texture.png");
texture.setData(image);// 设置纹理参数
texture.setMinificationFilter(QOpenGLTexture::LinearMipMapLinear);
texture.setMagnificationFilter(QOpenGLTexture::Linear);
texture.setWrapMode(QOpenGLTexture::Repeat);// 绑定纹理
texture.bind(0);

十、QMatrix4x4

功能：4x4 矩阵运算，用于图形变换

属性与方法：

构造方法

方法	描述
`QMatrix4x4()`	构造单位矩阵
`QMatrix4x4(const float *values)`	从16个浮点数组构造
`QMatrix4x4(float m11, float m12, float m13, float m14, ...)`	从16个独立浮点数构造

常用方法

矩阵操作

方法	描述
`setToIdentity()`	重置为单位矩阵
`fill(float value)`	用指定值填充所有元素
`isIdentity() const`	判断是否为单位矩阵
`determinant() const`	返回矩阵行列式
`inverted(bool *invertible = nullptr) const`	返回逆矩阵
`transposed() const`	返回转置矩阵
`normalMatrix() const`	返回法线矩阵

元素访问

方法	描述
`operator()(int row, int column) const`	访问元素
`operator()(int row, int column)`	修改元素
`data() const`	返回指向矩阵数据的指针
`const float *constData() const`	返回指向矩阵数据的常量指针

变换操作

方法	描述
`translate(const QVector3D &vector)`	应用平移变换
`translate(float x, float y, float z = 0.0f)`	应用平移变换
`scale(const QVector3D &vector)`	应用缩放变换
`scale(float factor)`	均匀缩放
`scale(float x, float y, float z)`	非均匀缩放
`rotate(float angle, const QVector3D &vector)`	应用旋转变换
`rotate(float angle, float x, float y, float z)`	应用旋转变换
`ortho(const QRect &rect)`	应用正交投影
`ortho(float left, float right, float bottom, float top, float nearPlane, float farPlane)`	应用正交投影
`perspective(float verticalAngle, float aspectRatio, float nearPlane, float farPlane)`	应用透视投影
`lookAt(const QVector3D &eye, const QVector3D &center, const QVector3D &up)`	应用视图变换

运算符重载

方法	描述
`operator*=(const QMatrix4x4 &other)`	矩阵乘法并赋值
`operator*(const QMatrix4x4 &other) const`	矩阵乘法
`operator*=(float factor)`	标量乘法并赋值
`operator*(float factor) const`	标量乘法
`operator+=(const QMatrix4x4 &other)`	矩阵加法并赋值
`operator+(const QMatrix4x4 &other) const`	矩阵加法
`operator-=(const QMatrix4x4 &other)`	矩阵减法并赋值
`operator-(const QMatrix4x4 &other) const`	矩阵减法

向量变换

方法	描述
`map(const QVector3D &point) const`	变换3D点
`map(const QVector4D &point) const`	变换4D点
`mapVector(const QVector3D &vector) const`	变换向量(不考虑平移)

类型转换

方法	描述
`toAffine() const`	转换为 QTransform
`toTransform(float distanceToPlane = 1024.0f) const`	转换为 QTransform

关键操作：

perspective(): 创建透视投影矩阵
ortho(): 创建正交投影矩阵
lookAt(): 创建视图矩阵
rotate(), translate(), scale(): 模型变换

用法示例：

QMatrix4x4 projection;
projection.perspective(45.0f, aspectRatio, 0.1f, 100.0f);QMatrix4x4 view;
view.lookAt(eye, center, up);QMatrix4x4 model;
model.rotate(angle, rotationAxis);QMatrix4x4 mvp = projection * view * model;

QMatrix4x4 matrix;
matrix.translate(10.0f, 20.0f);  // 平移
matrix.rotate(45.0f, 0.0f, 0.0f, 1.0f);  // 绕Z轴旋转45度
matrix.scale(2.0f);  // 均匀缩放2倍QVector3D point(1.0f, 0.0f, 0.0f);
QVector3D transformed = matrix.map(point);  // 变换点

QMatrix4x4 中的模型矩阵、视图矩阵和投影矩阵

模型矩阵 (Model Matrix)

模型矩阵定义了物体的位置、旋转和缩放，将物体从局部坐标系转换到世界坐标系。

QMatrix4x4 modelMatrix;// 平移
modelMatrix.translate(QVector3D(x, y, z));// 旋转 (角度, 轴)
modelMatrix.rotate(angle, QVector3D(x, y, z));// 缩放
modelMatrix.scale(QVector3D(xScale, yScale, zScale));// 重置为单位矩阵
modelMatrix.setToIdentity();

视图矩阵 (View Matrix)

视图矩阵定义了相机的位置和方向，将世界坐标系转换到相机/视图坐标系。

QMatrix4x4 viewMatrix;// 使用 lookAt 函数设置相机
// 参数：相机位置，目标点，上向量
viewMatrix.lookAt(QVector3D(cameraPosX, cameraPosY, cameraPosZ),QVector3D(targetX, targetY, targetZ),QVector3D(upX, upY, upZ)
);// 也可以手动构建视图矩阵
viewMatrix.translate(-cameraPosX, -cameraPosY, -cameraPosZ);
viewMatrix.rotate(cameraRotation);

投影矩阵 (Projection Matrix)

投影矩阵定义了如何将 3D 场景投影到 2D 屏幕上，包括透视和正交两种投影方式。

透视投影 (Perspective Projection)

QMatrix4x4 projectionMatrix;// 参数：垂直视场角，宽高比，近平面，远平面
projectionMatrix.perspective(fovAngle,    // 垂直视场角(度)aspectRatio, // 宽高比(width/height)nearPlane,   // 近裁剪面距离farPlane     // 远裁剪面距离
);

正交投影 (Orthographic Projection)

QMatrix4x4 projectionMatrix;// 参数：左，右，下，上，近，远
projectionMatrix.ortho(left, right, bottom, top, nearPlane, farPlane
);

矩阵组合与应用

在渲染时，这三个矩阵通常组合成 MVP (Model-View-Projection) 矩阵：

QMatrix4x4 mvpMatrix = projectionMatrix * viewMatrix * modelMatrix;

在着色器中，通常这样使用：

// 顶点着色器示例
uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;void main() {gl_Position = projection * view * model * vec4(aPos, 1.0);
}

或者传递组合后的 MVP 矩阵：

// C++ 端
QMatrix4x4 mvp = projection * view * model;
shaderProgram.setUniformValue("mvp", mvp);// 着色器端
uniform mat4 mvp;
gl_Position = mvp * vec4(aPos, 1.0);

法线矩阵 (Normal Matrix)

对于光照计算，还需要法线矩阵来正确变换法线向量：

QMatrix3x3 normalMatrix = modelMatrix.normalMatrix();
shaderProgram.setUniformValue("normalMatrix", normalMatrix);

QMatrix4x4 在相机和光照中的应用

相机变换

在 3D 图形中，QMatrix4x4 常用于构建视图(view)和投影(projection)矩阵：

视图矩阵 - 定义相机位置和方向：

QMatrix4x4 viewMatrix;
viewMatrix.lookAt(eyePosition, centerPosition, upVector);

投影矩阵 - 定义如何将 3D 场景投影到 2D 屏幕：

QMatrix4x4 projectionMatrix;
// 透视投影
projectionMatrix.perspective(fovY, aspectRatio, nearPlane, farPlane);
// 或正交投影
projectionMatrix.ortho(left, right, bottom, top, nearPlane, farPlane);

光照计算

QMatrix4x4 在光照计算中也扮演重要角色：

法线矩阵 - 用于正确变换法线向量：

QMatrix4x4 normalMatrix = modelMatrix.normalMatrix();

光照位置变换 - 将光源位置转换到视图空间：
```
QVector3D lightPosInViewSpace = viewMatrix * lightPos;
```

阴影矩阵 - 用于阴影贴图技术：

QMatrix4x4 lightProjectionViewMatrix = lightProjection * lightView;

综合示例：

// 初始化矩阵
QMatrix4x4 model, view, projection;// 设置相机
view.lookAt(QVector3D(0, 0, 5), QVector3D(0, 0, 0), QVector3D(0, 1, 0));// 设置投影
projection.perspective(45.0f, aspectRatio, 0.1f, 100.0f);// 在着色器中使用
shaderProgram.setUniformValue("model", model);
shaderProgram.setUniformValue("view", view);
shaderProgram.setUniformValue("projection", projection);// 计算并传递法线矩阵
QMatrix3x3 normalMatrix = model.normalMatrix();
shaderProgram.setUniformValue("normalMatrix", normalMatrix);

十一、QVector3D/QVector4D

功能：3D/4D 向量运算
常用操作：

点积、叉积
长度计算和归一化
分量访问(x(), y(), z(), w())

QVector3D属性与方法：

QVector3D 属性

属性	类型	描述
`x`	float	x 坐标分量
`y`	float	y 坐标分量
`z`	float	z 坐标分量

QVector3D 构造方法

方法	描述
`QVector3D()`	构造零向量 (0,0,0)
`QVector3D(float x, float y, float z)`	从三个浮点数构造
`QVector3D(const QPoint& point)`	从 QPoint 构造 (z=0)
`QVector3D(const QPointF& point)`	从 QPointF 构造 (z=0)

QVector3D 常用方法

方法	描述
`length()` const	返回向量长度
`lengthSquared()` const	返回向量长度的平方
`normalized()` const	返回单位向量
`normalize()`	将向量单位化
`distanceToPoint(const QVector3D& point)` const	计算到另一点的距离
`dotProduct(const QVector3D& v1, const QVector3D& v2)` static	静态点积方法
`crossProduct(const QVector3D& v1, const QVector3D& v2)` static	静态叉积方法
`toVector2D()` const	转换为 QVector2D (丢弃 z)
`toVector4D()` const	转换为 QVector4D (w=0)
`toPoint()` const	转换为 QPoint (丢弃 z)
`toPointF()` const	转换为 QPointF (丢弃 z)

QVector3D 运算符重载

方法	描述
`operator+`	向量相加
`operator-`	向量相减
`operator*`	向量与标量相乘
`operator/`	向量与标量相除
`operator+=`	向量相加并赋值
`operator-=`	向量相减并赋值
`operator*=`	向量与标量相乘并赋值
`operator/=`	向量与标量相除并赋值
`operator==`	判断相等
`operator!=`	判断不等

QVector4D属性与方法：

QVector4D 属性

属性	类型	描述
`x`	float	x 坐标分量
`y`	float	y 坐标分量
`z`	float	z 坐标分量
`w`	float	w 坐标分量

QVector4D 构造方法

方法	描述
`QVector4D()`	构造零向量 (0,0,0,0)
`QVector4D(float x, float y, float z, float w)`	从四个浮点数构造
`QVector4D(const QPoint& point)`	从 QPoint 构造 (z=0,w=0)
`QVector4D(const QPointF& point)`	从 QPointF 构造 (z=0,w=0)
`QVector4D(const QVector2D& vector)`	从 QVector2D 构造 (z=0,w=0)
`QVector4D(const QVector3D& vector)`	从 QVector3D 构造 (w=0)

QVector4D 常用方法

方法	描述
`length()` const	返回向量长度
`lengthSquared()` const	返回向量长度的平方
`normalized()` const	返回单位向量
`normalize()`	将向量单位化
`dotProduct(const QVector4D& v1, const QVector4D& v2)` static	静态点积方法
`toVector2D()` const	转换为 QVector2D (丢弃 z,w)
`toVector3D()` const	转换为 QVector3D (丢弃 w)
`toPoint()` const	转换为 QPoint (丢弃 z,w)
`toPointF()` const	转换为 QPointF (丢弃 z,w)

QVector4D 运算符重载

方法	描述
`operator+`	向量相加
`operator-`	向量相减
`operator*`	向量与标量相乘
`operator/`	向量与标量相除
`operator+=`	向量相加并赋值
`operator-=`	向量相减并赋值
`operator*=`	向量与标量相乘并赋值
`operator/=`	向量与标量相除并赋值
`operator==`	判断相等
`operator!=`	判断不等

示例用法：

// QVector3D 示例
QVector3D v1(1.0f, 2.0f, 3.0f);
QVector3D v2(4.0f, 5.0f, 6.0f);float dot = QVector3D::dotProduct(v1, v2);  // 点积
QVector3D cross = QVector3D::crossProduct(v1, v2);  // 叉积
float len = v1.length();  // 向量长度// QVector4D 示例
QVector4D v4(1.0f, 2.0f, 3.0f, 1.0f);
QVector3D v3 = v4.toVector3D();  // 转换为3D向量

十二、QOpenGLDebugLogger (Qt 5.1+)

功能：OpenGL 调试输出

属性与方法：

主要属性

属性	类型	描述
`loggingMode`	LoggingMode	日志记录模式 (同步/异步)

构造方法

方法	描述
`QOpenGLDebugLogger(QObject *parent = nullptr)`	创建调试日志记录器

常用方法

初始化与控制

方法	描述
`initialize()`	初始化日志记录器
`isLogging() const`	检查是否正在记录日志
`startLogging(LoggingMode mode = AsynchronousLogging)`	开始记录日志
`stopLogging()`	停止记录日志

消息控制

方法	描述
`logMessage(const QOpenGLDebugMessage &message)`	手动记录一条调试消息
`enableMessages()`	启用所有消息
`enableMessages(const QVector<GLuint> &ids)`	启用特定ID的消息
`enableMessages(GLenum source, GLenum type, GLenum severity)`	启用特定源/类型/严重性的消息
`disableMessages()`	禁用所有消息
`disableMessages(const QVector<GLuint> &ids)`	禁用特定ID的消息
`disableMessages(GLenum source, GLenum type, GLenum severity)`	禁用特定源/类型/严重性的消息

消息获取

方法	描述
`messages() const`	获取所有已记录的调试消息
`maximumMessageLength() const`	获取最大消息长度

信号

信号	描述
`messageLogged(const QOpenGLDebugMessage &message)`	当新调试消息被记录时触发

枚举类型

日志模式 (LoggingMode)

AsynchronousLogging - 异步日志模式(默认)
SynchronousLogging - 同步日志模式

消息源 (Source)

InvalidSource - 无效源
APISource - OpenGL API调用
WindowSystemSource - 窗口系统
ShaderCompilerSource - 着色器编译器
ThirdPartySource - 第三方工具
ApplicationSource - 应用程序
OtherSource - 其他来源
AnySource - 任何来源

消息类型 (Type)

InvalidType - 无效类型
ErrorType - 错误
DeprecatedBehaviorType - 已弃用行为
UndefinedBehaviorType - 未定义行为
PortabilityType - 可移植性问题
PerformanceType - 性能问题
OtherType - 其他类型
MarkerType - 标记
GroupPushType - 组开始
GroupPopType - 组结束
AnyType - 任何类型

消息严重性 (Severity)

InvalidSeverity - 无效严重性
HighSeverity - 高严重性
MediumSeverity - 中等严重性
LowSeverity - 低严重性
NotificationSeverity - 通知
AnySeverity - 任何严重性

关键方法：

initialize(): 初始化日志记录器
startLogging(): 开始记录消息
logMessage(): 处理日志消息的信号

示例用法：

// 创建并初始化调试日志记录器
QOpenGLDebugLogger *logger = new QOpenGLDebugLogger(this);
if (logger->initialize()) {connect(logger, &QOpenGLDebugLogger::messageLogged,this, &MyWidget::handleLoggedMessage);logger->startLogging();
}// 处理调试消息的槽函数
void MyWidget::handleLoggedMessage(const QOpenGLDebugMessage &message) {qDebug() << "OpenGL Debug:" << message.message();// 根据消息严重性采取不同操作if (message.severity() == QOpenGLDebugMessage::HighSeverity) {// 处理高严重性错误}
}// 启用特定类型的消息
logger->enableMessages(QOpenGLDebugMessage::APISource,QOpenGLDebugMessage::ErrorType,QOpenGLDebugMessage::HighSeverity);
