电子电路：时钟脉冲与上升沿的详细解析
一、时钟脉冲的量子物理本质
1. 电磁波能量量子化
时钟脉冲本质是电磁能量的周期性传递，其最小能量单元为：
E = h f E = hf E=hf
其中 h = 6.626 × 10 − 34 J ⋅ s h=6.626×10^{-34} \ J·s h=6.626×10−34 J⋅s（普朗克常数）， f f f 为时钟频率。当3GHz CPU运行时，单个时钟周期能量：
E = 6.626 e − 34 × 3 e 9 = 1.988 e − 24 J E = 6.626e^{-34} × 3e^9 = 1.988e^{-24} \ J E=6.626e−34×3e9=1.988e−24 J
2. 上升沿的量子隧穿效应
在5nm以下工艺节点，时钟上升沿会引发栅极量子隧穿：

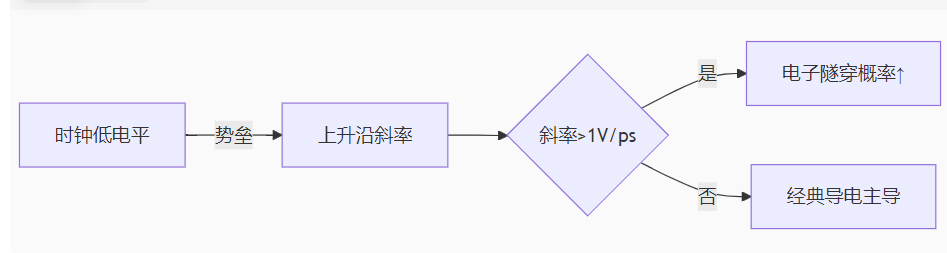

graph LR
A[时钟低电平] -->|势垒| B[上升沿斜率]
B --> C{斜率>1V/ps}
C -->|是| D[电子隧穿概率↑]
C -->|否| E[经典导电主导]
二、半导体物理深度解析
1. MOS管开关动力学
时钟上升沿触发NMOS导通的物理过程：
I D = μ n C o x W L [ ( V G S − V t h ) V D S − 1 2 V D S 2 ] I_D = \mu_n C_{ox} \frac{W}{L} \left[ (V_{GS}-V_{th})V_{DS} - \frac{1}{2}V_{DS}^2 \right] ID=μnCoxLW[(VGS−Vth)VDS−21
