simulink mask的使用技巧

1.mask界面布局

1.1如何调整控件的位置和控件大小？

反正2020a是调不了，

找了好久，只能是调布局，例如你要调成下面这样：

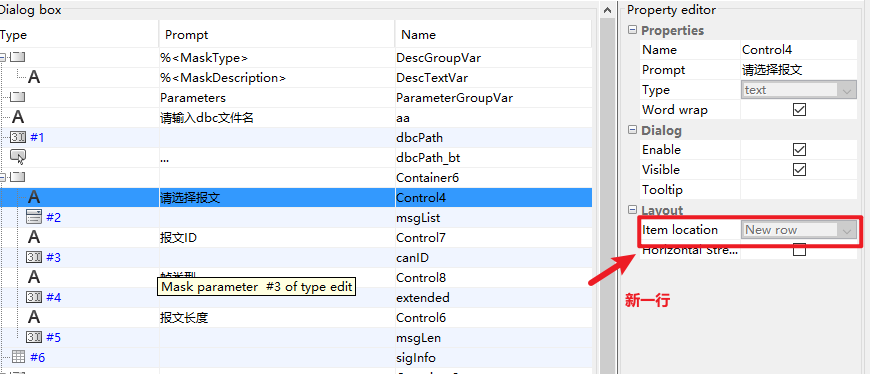

第一个控件的iTem location属性选择New row

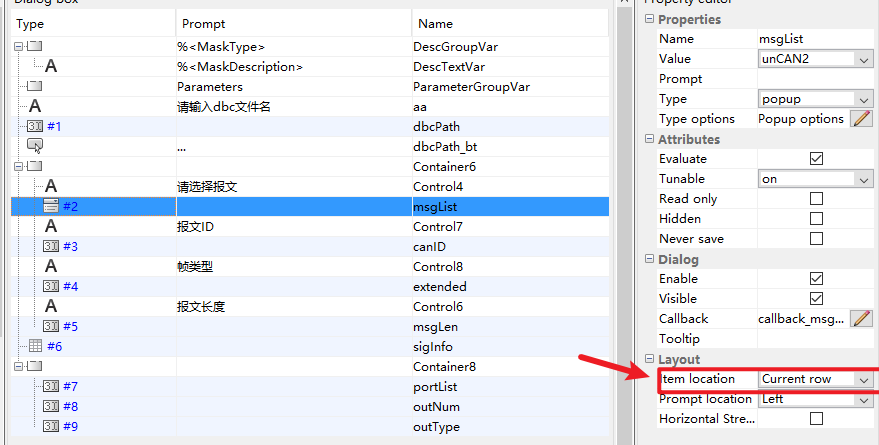

后面跟着的几个和第一个同一行的空间属性选择Current row

1.2.block界面文字的显示

本人用的2020a，发现测试出来几个原则

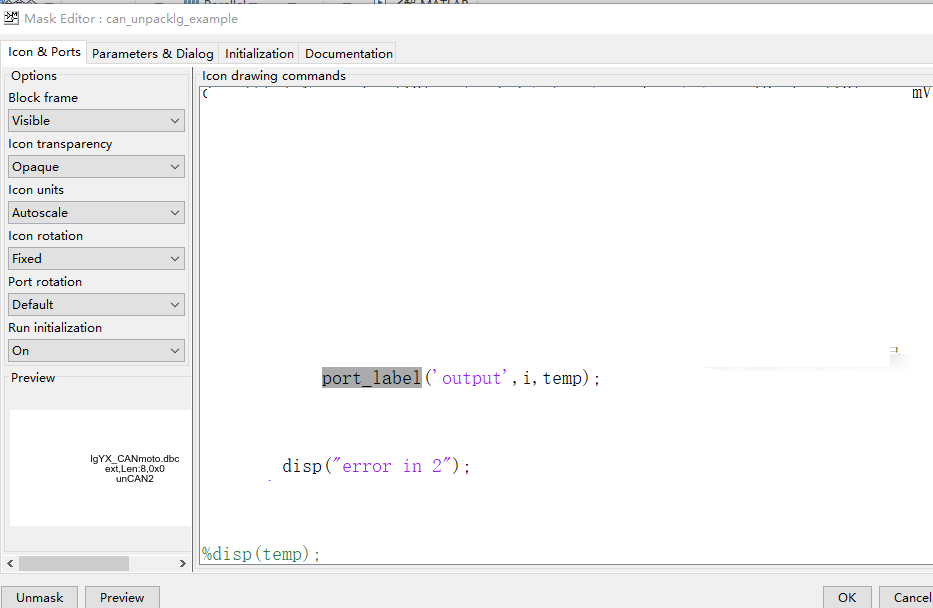

1）disp和port_label只能在Icon&Ports里面调用，而且不能在回调函数里面调用，否则是无效的。2）特别是port_label，只要不是在Icon&Ports，调用就会报错。

3）disp如果不在Icon&Ports里面调用，打印的内容是显示在MATLAB命令行中，而不是blokck上。

其他显示的例子自行看网上基础教材。

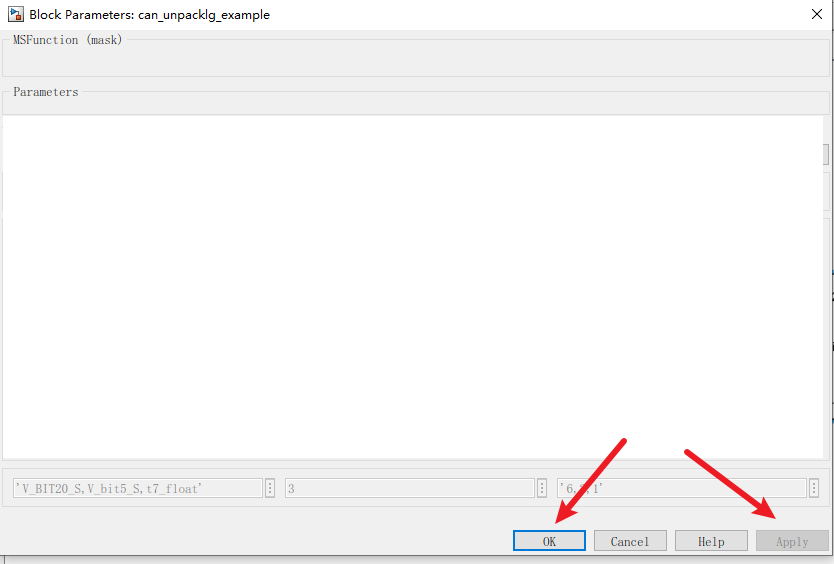

1.3.不可见的参数不与callback修改的参数同步更新，即apply/OK按钮无效，只在右上角关闭按钮时才更新。

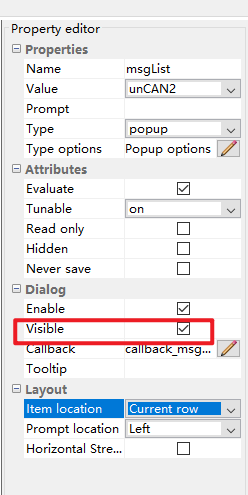

在parameters&Dialog选项中的参数，如果某个parameter的Visible属性不✓（当时就是为了传递一个中间变量）,那么整个block如果有哪个控件的回调函数用到了这个参数，使用mask的时候点击APPLY和OK的时候，这个参数会传不出去，mask又恢复为调用callback以前的了。

所以没事不要把parameter的Visible属性勾掉。

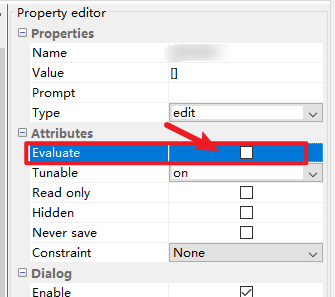

1.4.Evaluate属性

对于文本框Edit来说，如果这个框打勾，就是需要“Simulink 使用您在封装对话框中键入的封装参数值”，什么意思呢？就是如果这个框的值一定要填写单引号字符串，就会报错。

对于Edit来说，本人认为可以把这个✓去掉，通过代码来判断输入的正确性，并且也不用使用mask的时候，把字符串加单引号。

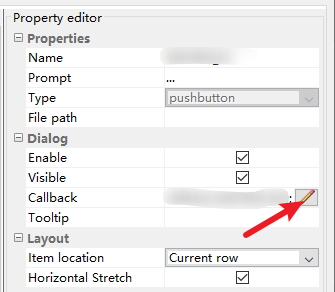

1.5.使用m语言回调函数

很多控件可以编辑回调函数，点击回调函数按钮，建议新建一个m文件的Function，在callback文本框里面调用这个Function，而不是直接写函数内容，这样不好调试，放在外面的m文件里面可以打断点也可以在matlab的工作区看变量。
