电路图识图基础知识-常用仪表识图及接线(九)
一、 直流电流表的使用和接线

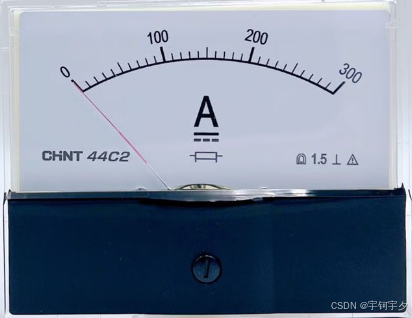

用来测量直流电流的仪表，我们称为直流电流表，下图所示为直流电流表。

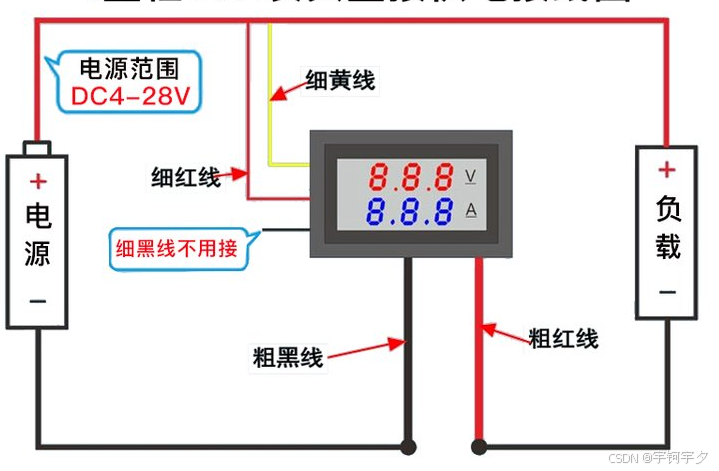

直流电流表有两种接入方式：直接接入法、间接接入法。下图所示为直流电流表接线方 法 。
交流电流表也是一种测电流的电工测量仪表。交流电流表测电路中的电流有直接接入电路测量电流和通过电流互感器测量电流两种方 法。下图所示为交流电流表接线方法。
交流电流表直接接入法 交流电流表通过电流互感器间接测量电流的接入方法

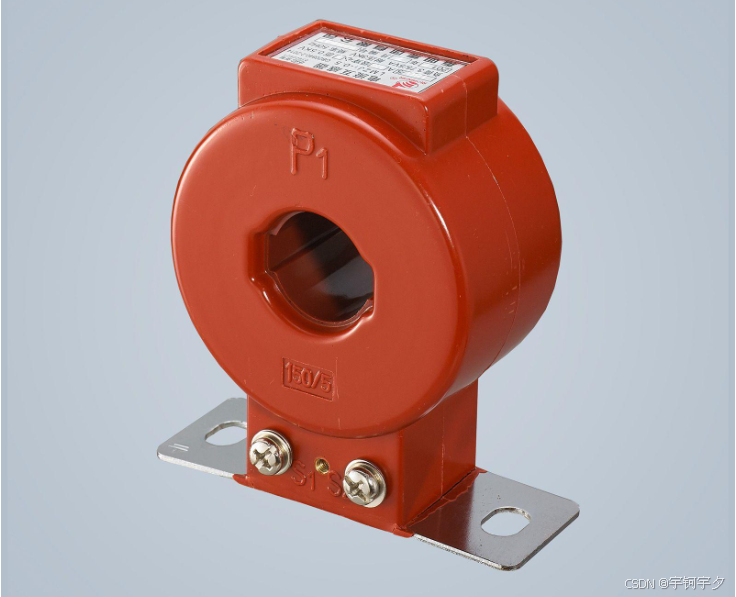

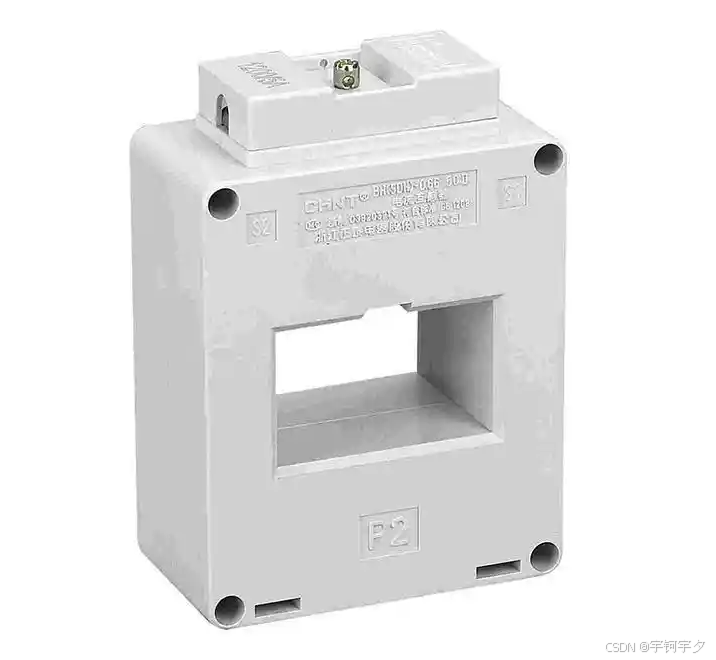

通过电流互感器间接测量电流所采用的是通过量程小的电流表测量大电流的方法。电流互 感器的特点是：原边绕线组匝数很少，导线截面积大；副边绕线组很多，导线截面积小。下图所示为电流互感器。

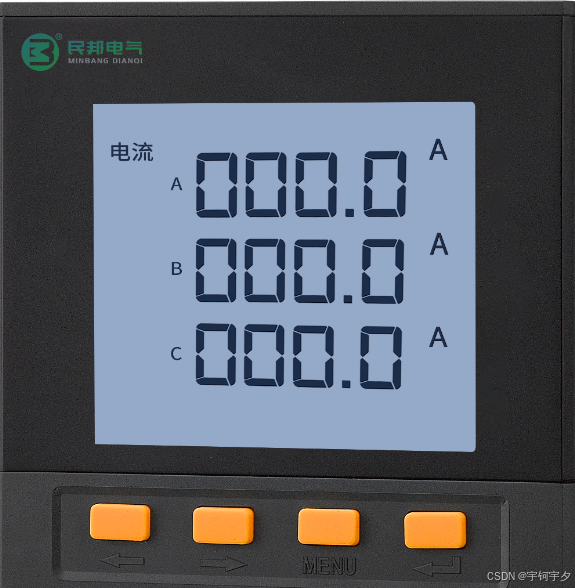

交流电流表经常用于测量三相电源线电流。及时掌握三相电网运行是否平衡是输变电的首要任务之一，而三相电网运行是否平衡则是根据三相电压和三相电流来衡量的。
二、电气仪表测量原理及接线图
通常用以下三种方法测量三相电源线电流：

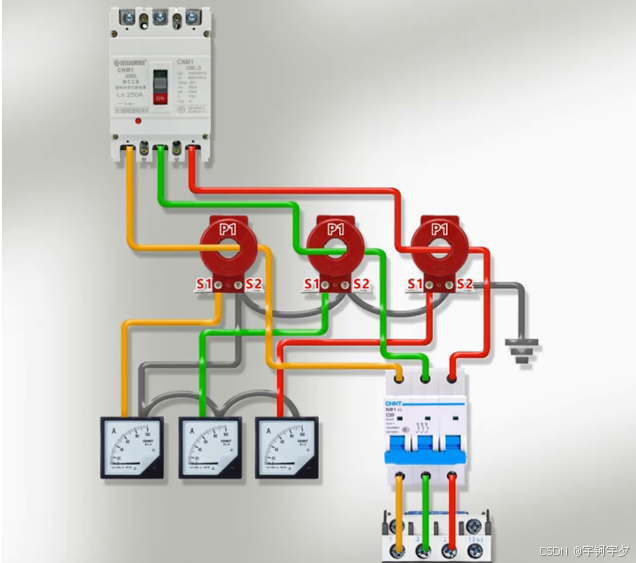

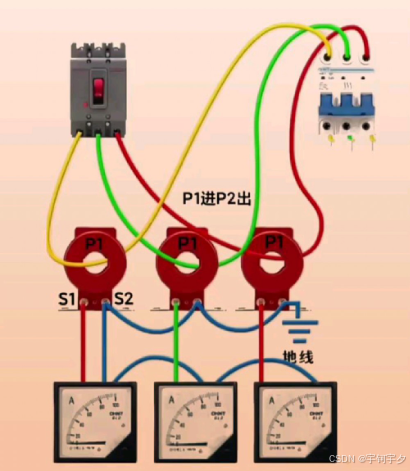

1.用3个电流互感器接3块电流表测量三相电流。

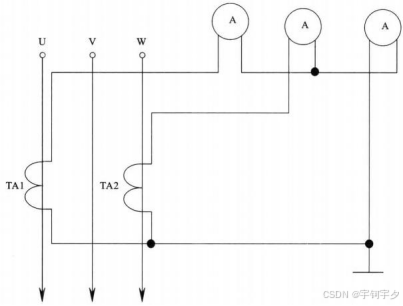

2.用2个电流互感器接3块电流表测量三相电流。

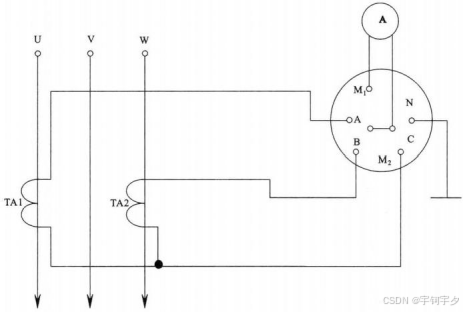

3.用2个或3个电流互感器和1个电流换向器接1块电流表测量三相电流。

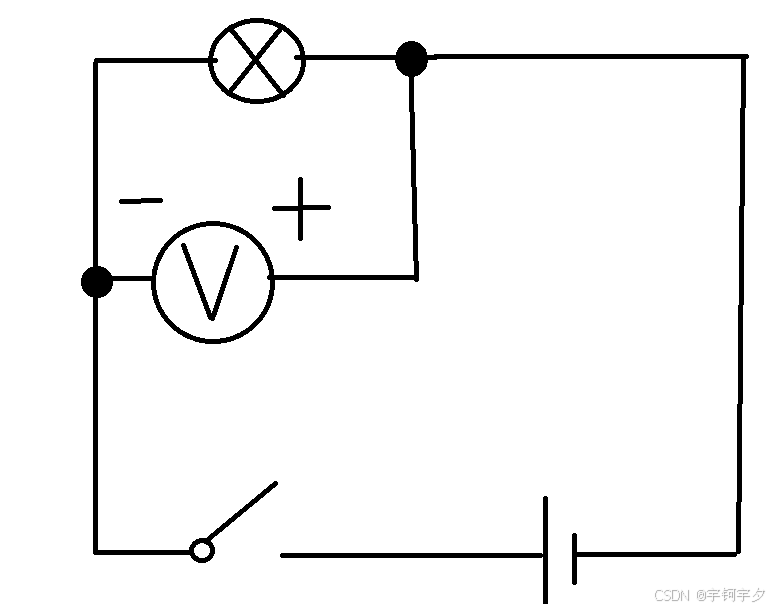

用来测量直流电压的电工测量仪表称为直流电压表，直流电压表的接线方法有两种： 一种是采用并联的方式接入电路直接测量直流电压； 一种是电压表与倍压电阻器串联后再并联接入电路测量直流电压。其接线方法如下图所示采用并联的方式接入。

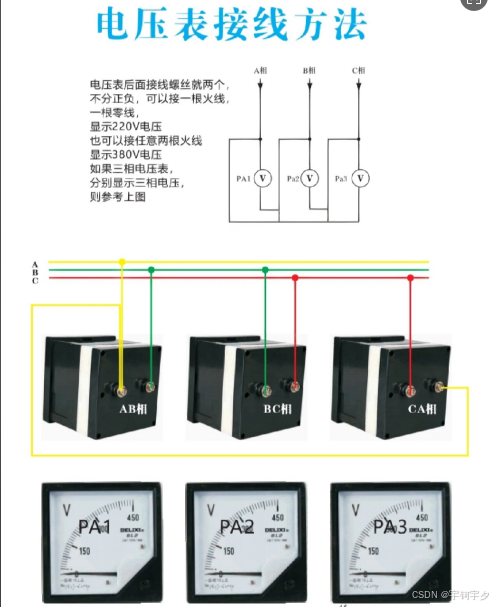

四、交流电压表的接线
用交流电压表测量交流电压的方法与用交流电流表测量交流电压的方法类似，也分直接接 入法和通过电压互感器间接接入法两种。
若采用直接接入法测交流电压，电压表的量程一定要大于被测电路的电压值。例如要测量 220V 的电压时，交流电压表可以选择的量程为300V 或350V。
当需要测量的电压很高，而交流电压表的量程有限时，可以采用电压互感器来使被测电压 降低，然后用交流电压表测降低后的电压，这种方法被称为间接测量法。采用间接测量法测量 电压时，要使电压互感器的变化与电压表的倍率相同，此时电压表的测量值就是所测交流电压 的实际值。电压互感器的工作原理与单相变压器的工作原理相同。电压互感器的特点是：原边绕线组匝数很多；副边绕线组很少。交流电压表接在电压互感器的副边。副边电路不允许短路， 否则会使电压互感器烧毁。
下图用交流电压表测交流电压的直接接入方法
五、单相有功电度表的接线方法
单相有功电度表是一种应用较为广泛的电度表，简称单向电度表。DD9 型 、DD10 型 、DD17 型 、DD19 型 、DD28 型等是较为常用的电度表型号。

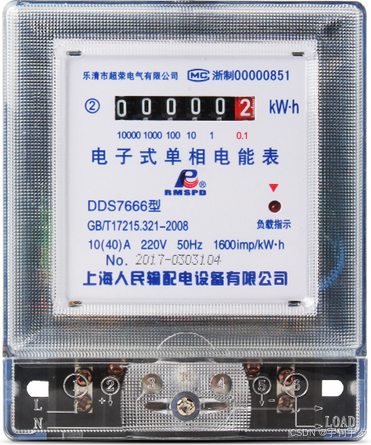

单相电度表
单相电度表中共有5个接线端子，其中有两个端子在表的内部用连片短接，因此单相电度 表的外接端子只有4个，分表标号为1、2、3、4号端子。由于电度表型号不 同，电度表的外部接线方法有两种：直接接入法和经过电流互感器间接接入法。
1. 电度表直接接线方法

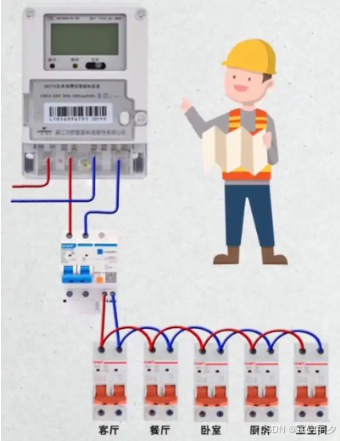

下图所示为单相电度表直接接线方法。

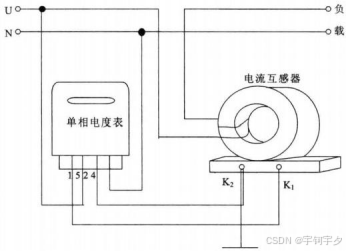

单相电度表经电流互感器接线方法适合于测量大电流单相电路的用电量。其有两种接线方法，如
单相电度表内5和1端短接连片没有断开，因此K₂ 禁止接地。图中电流互感 器的L₁ 、L₂ 和 K₁ 、K₂ 分别为原边和副边线圈的首段和尾端，连接时不要接错，以防电度表反转。如图下图所示，单相电度表的连片已经拆除，因此K₂ 应该接地，电压线圈应接于电源两端。
三相电度表的接线方法较多，分为两种类型，四种接线方法。即三相三线制接线和三相四线制接线两种类型，每类又分为直接接入和通过电流互感器接入法两种。下面对以上四种接线方法一一进行介绍。
三相三线制电度表直接接入接线方法
如图所示，电度表 ( 三相电度表)共有8个接线端子， 其中1、3、5号端子接电源三根火线，2、4、6号端子引出三根线接负载。用此方法接线时，一定不要使进线和出线接错.
2. 三相三线制电度表经电流互感器接线方法
三相三线制电度表(DS8 型380V,5~10A,25A 三相电度表)经电流互感器接线方法同单相电度表经电流互感器接线方法一样，也是有两种接线方法。

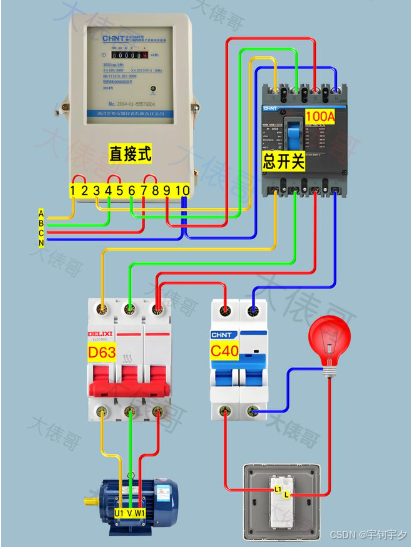

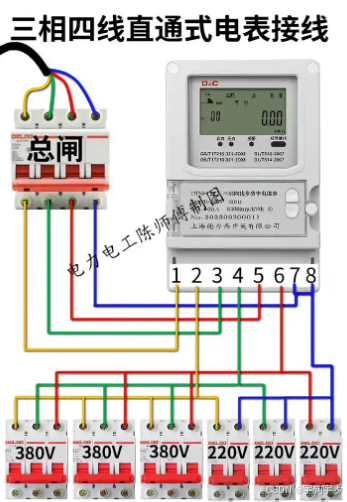

3. 三相四线制有功电度表直接接线方法
图4-21所示为三相四线制有功电度表直接接线方法。三相四线所用的三相表中共有11个 接线端子，只有11号端子不接线，1与2和4与5以及7与8之间都有短接线。1、4、7接电 源线，3、6、9接负载，10号端子接零线(中线)。

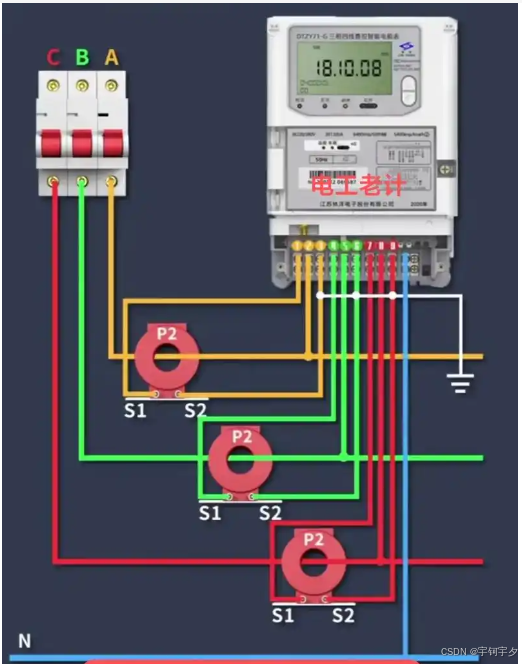

4. 三相四线制有功电度表经3个电流互感器的接线方法

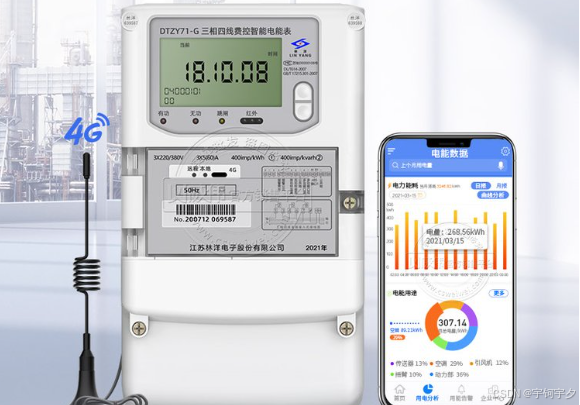

DS8 型有功电度表(如图4-22所示)可以用于计量大电流的三 相四线制电路的电量。此型号的电度表也是共有11个接线端子，在 出厂时就已经将1与2、4与5、7与8之间短接。
图4-23所示为三相四线制有功电度表经3个电流互感器接线的 方法，在连接时要注意：
(1)电度表的三个短接线没有拆开，电流互感器的副边K₂ 段禁 止接地，以免烧毁电度表。
(2)3只电流互感器的副边不能接反，也不能接错。
(3)三只电流互感器的副边的K₁与原边的L₁ 都要与电源的三 根火线接牢。
(4)10号接线必须良好地接零线。
5. 三相四线制有功电度表经两个电流互感器接线方法
在实际安装电路的过程中，有时会遇到只有两个电流互感器和1块电度表的情况。
图中的电度表的端子连片已经拆除，因此两个电流互感器副边的K₂ 端必须接地。3、6、9 号端子之间相互短接；2、5、8号端子分别接三根火线；1号端子与第一个电流互感器的副边 K₁ 相接；第一个电流互感器K₂ 与第二个电流互感器的副边K₂ 短接后接到电度表4号端子上，且要接地；电度表的7号端子接到第二个电流互感器的副边K₁ 上；电度表的10号端子接电源的零线。
