CAD多边形密堆积2D插件

插件介绍

CAD多边形密堆积2D插件可在AutoCAD内建立模拟重力堆积状态的随机多边形颗粒及界面过渡区（ITZ）模型。

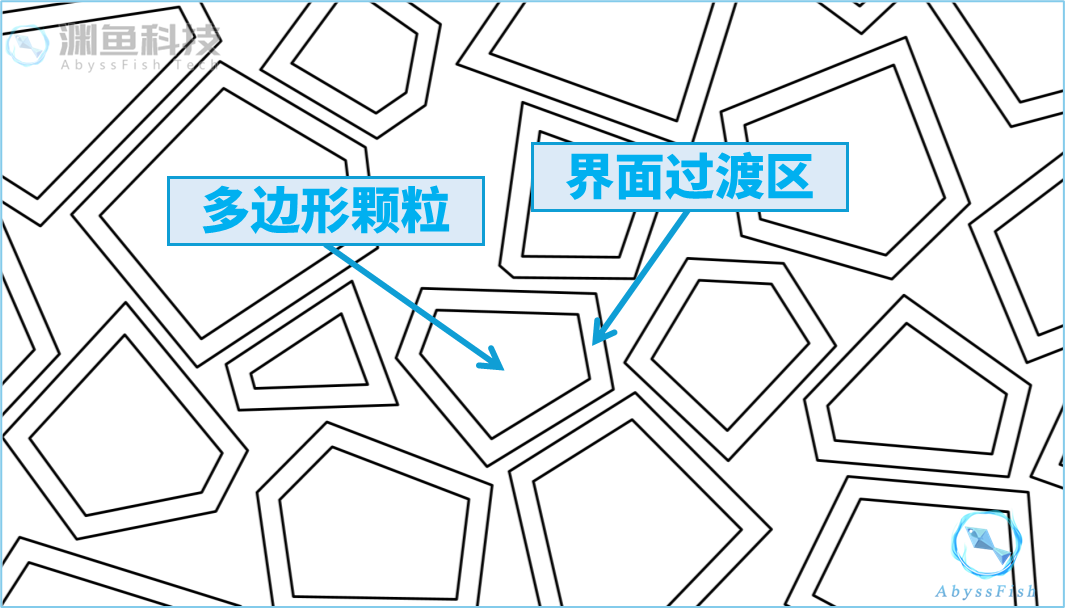

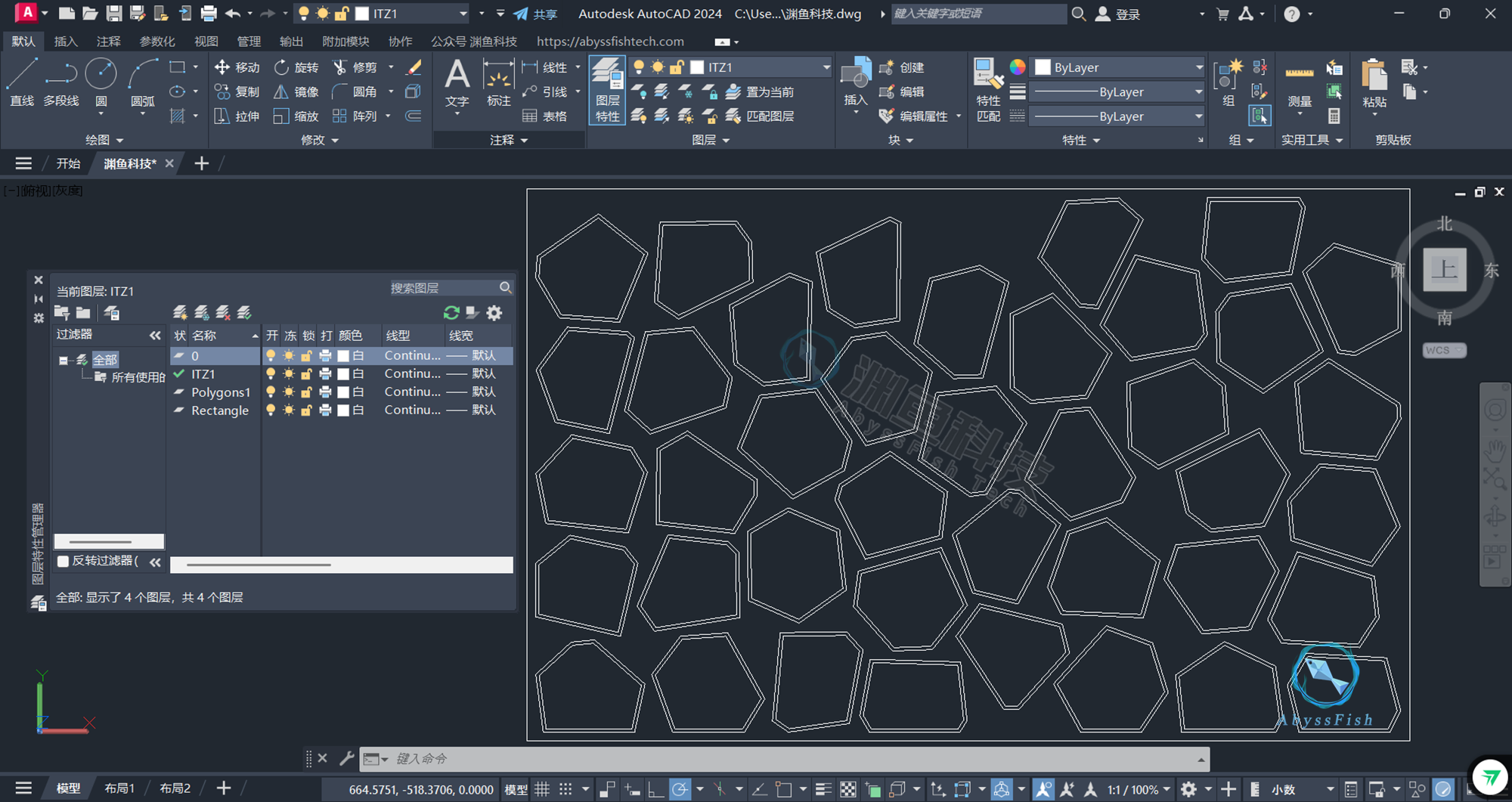

模型可分为多边形颗粒、界面过渡区（ITZ）、长方形试件三部分，各部分在CAD内分图层绘制，可批量删除或导出。

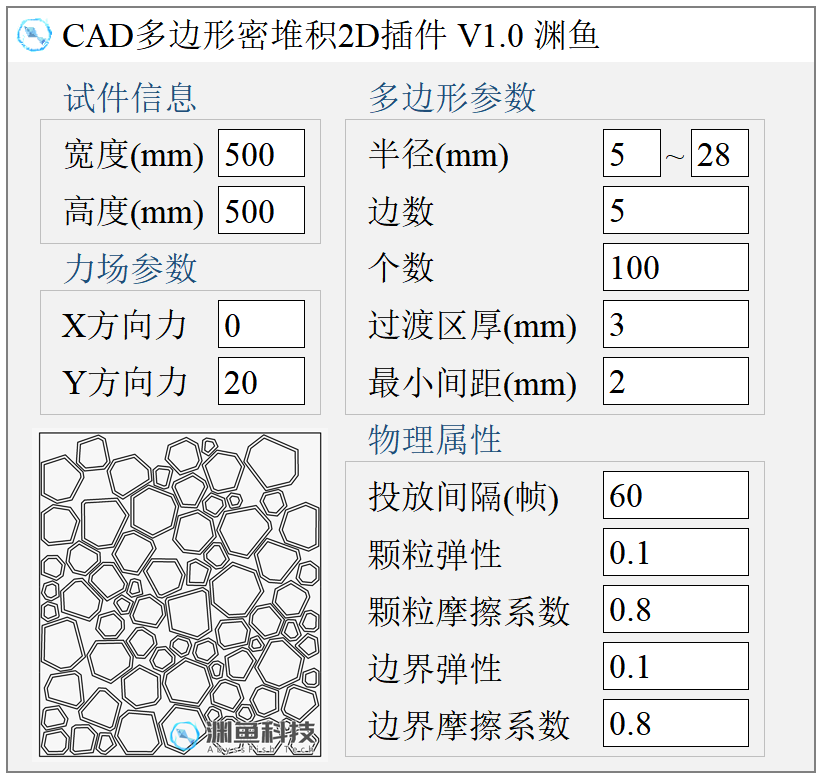

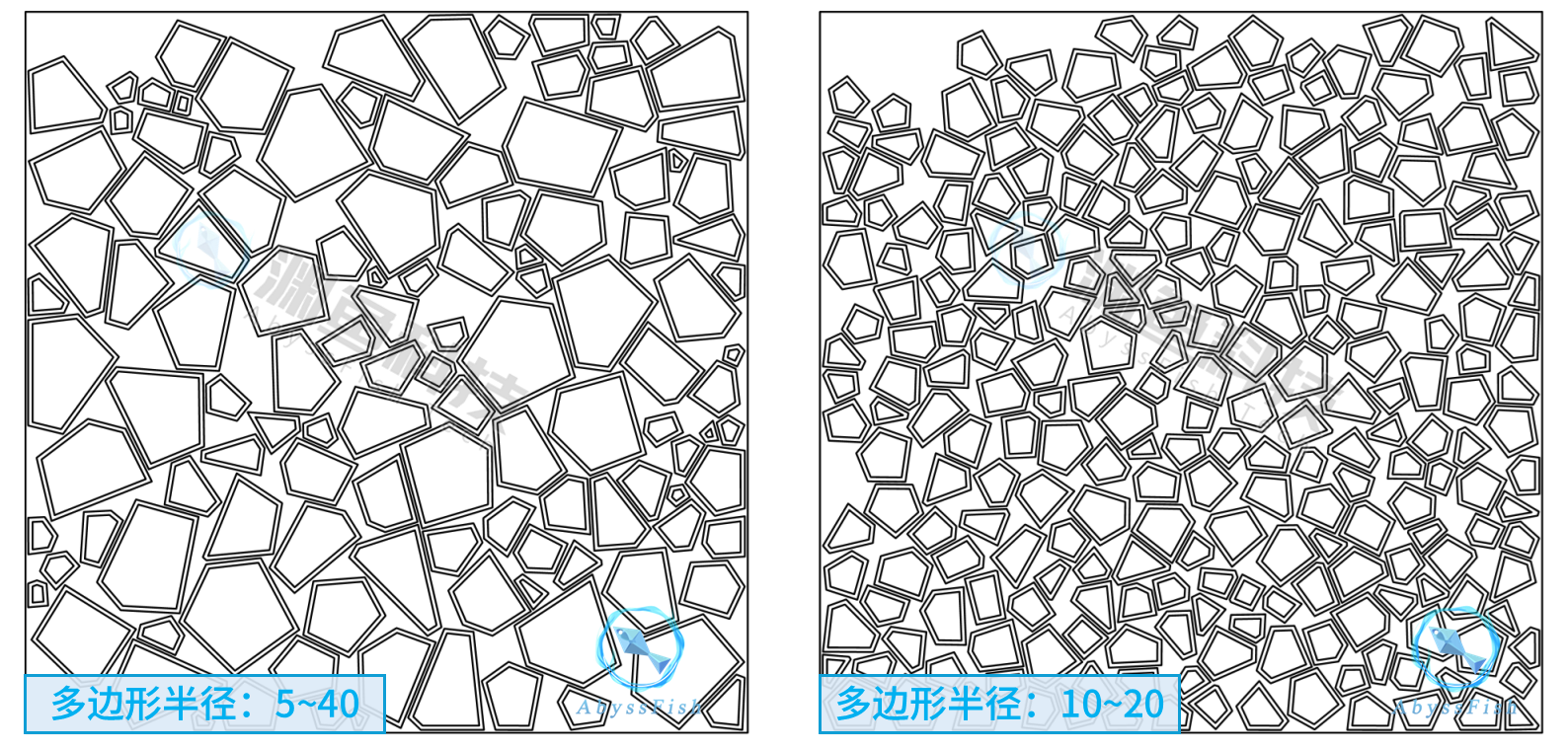

插件可设置试件尺寸及多边形颗粒尺寸分布范围等参数，同时可设置多边形堆积颗粒的数量，用于生成不同填充工况的密堆积模型。

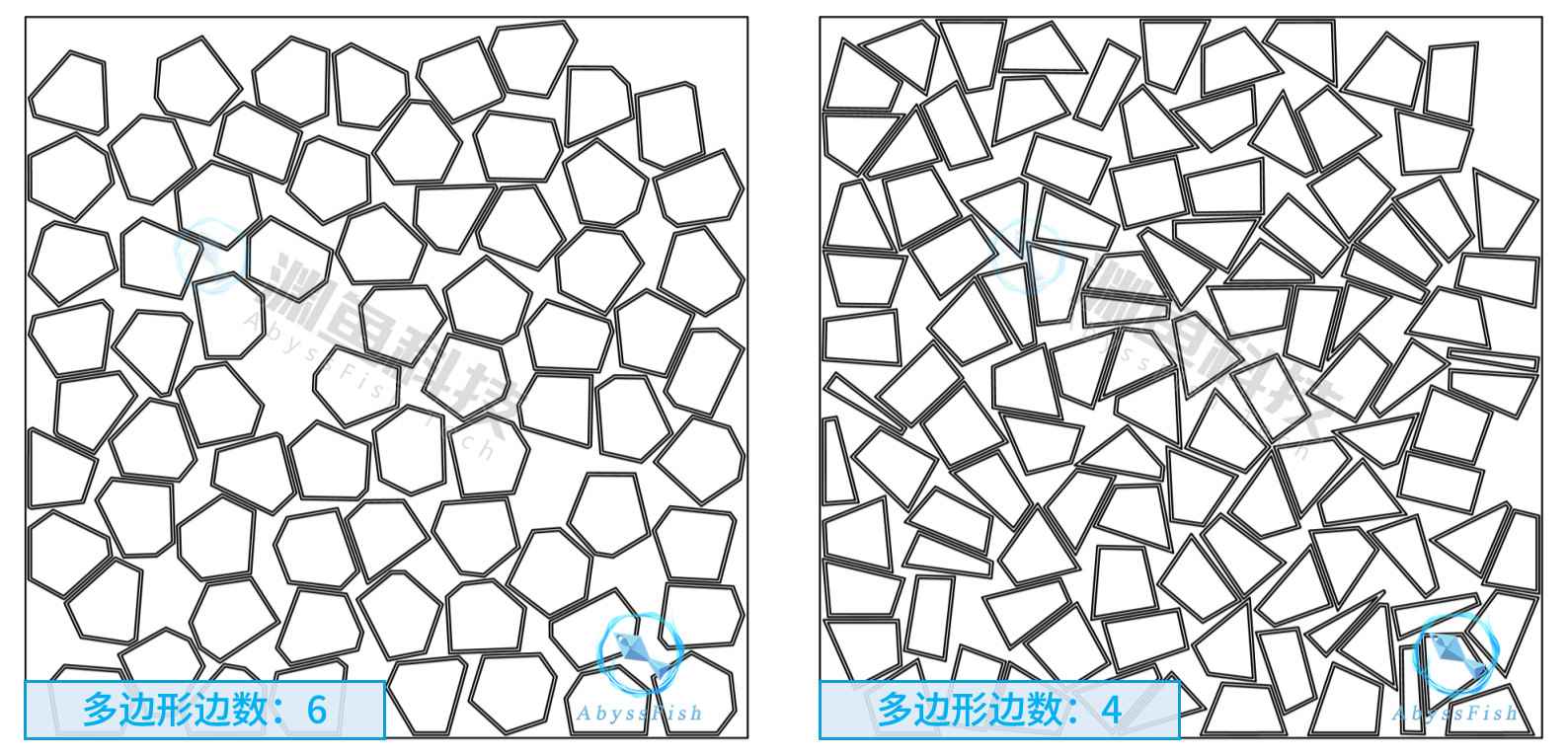

插件支持设置多边形边数参数，能建立不同颗粒形态的模型。

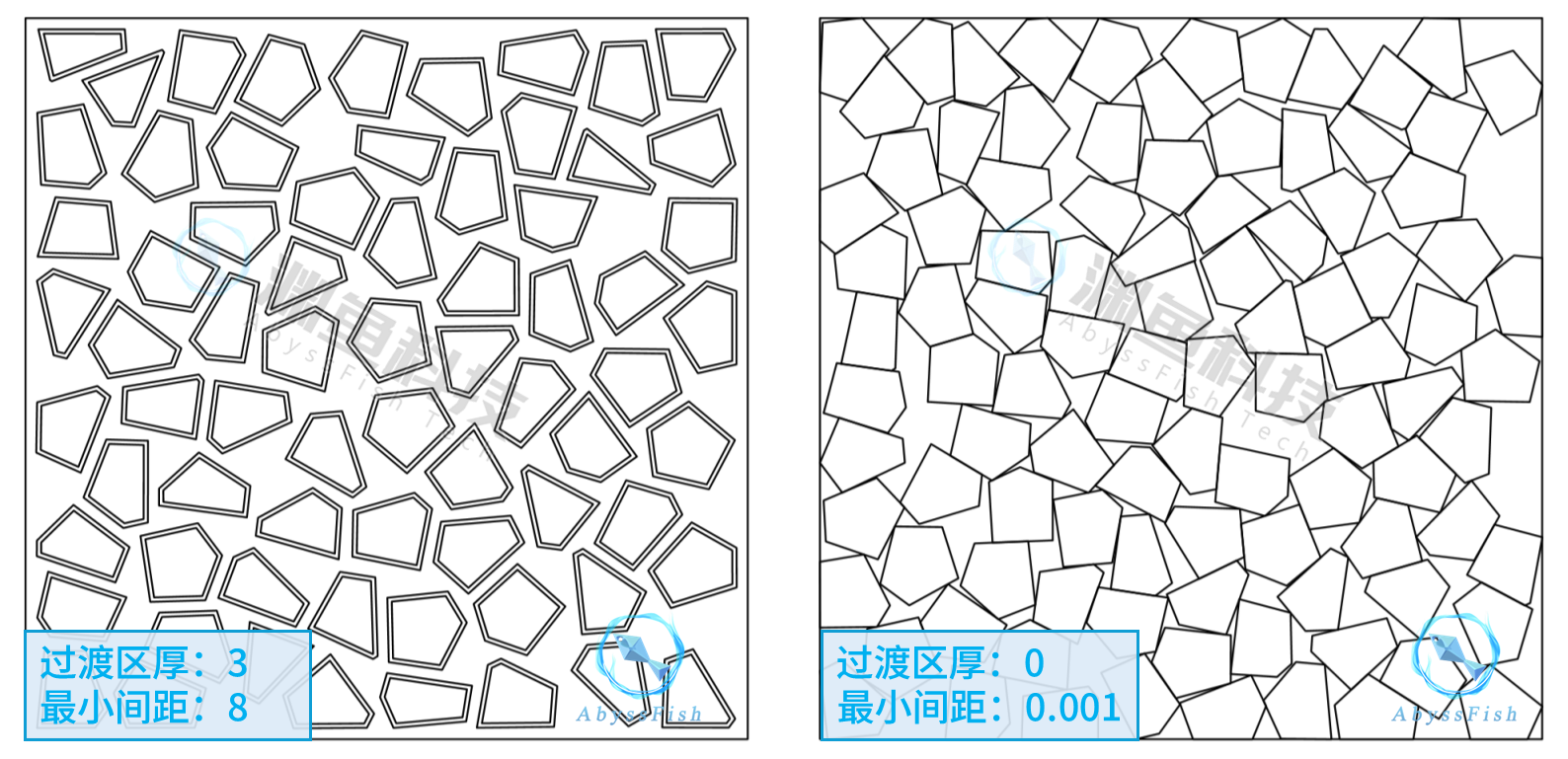

可设置界面过渡区厚度及多边形颗粒间最小间距参数。

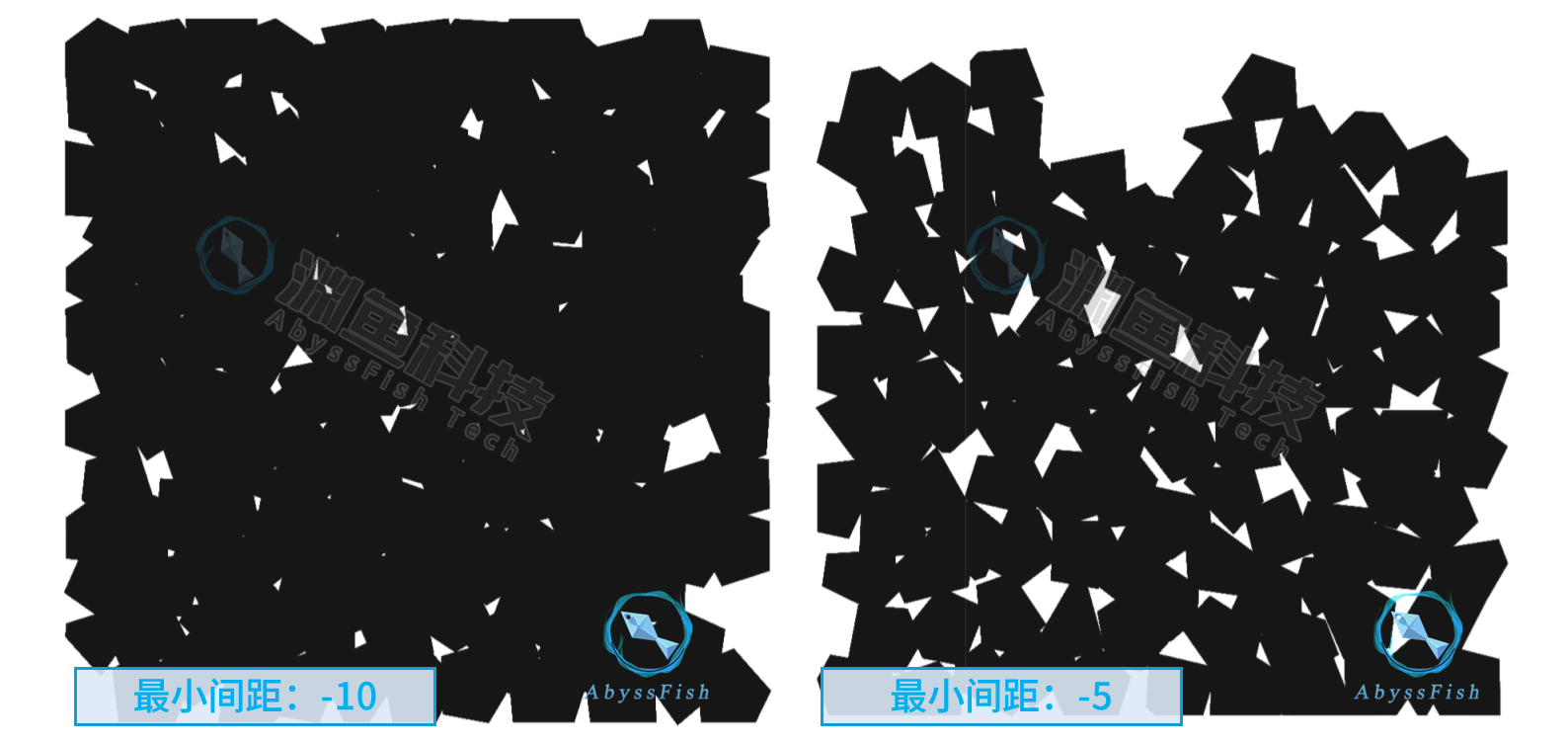

也可将最小间距参数设置为负值，实现颗粒重叠效果。注意最小间距不支持设置为0。

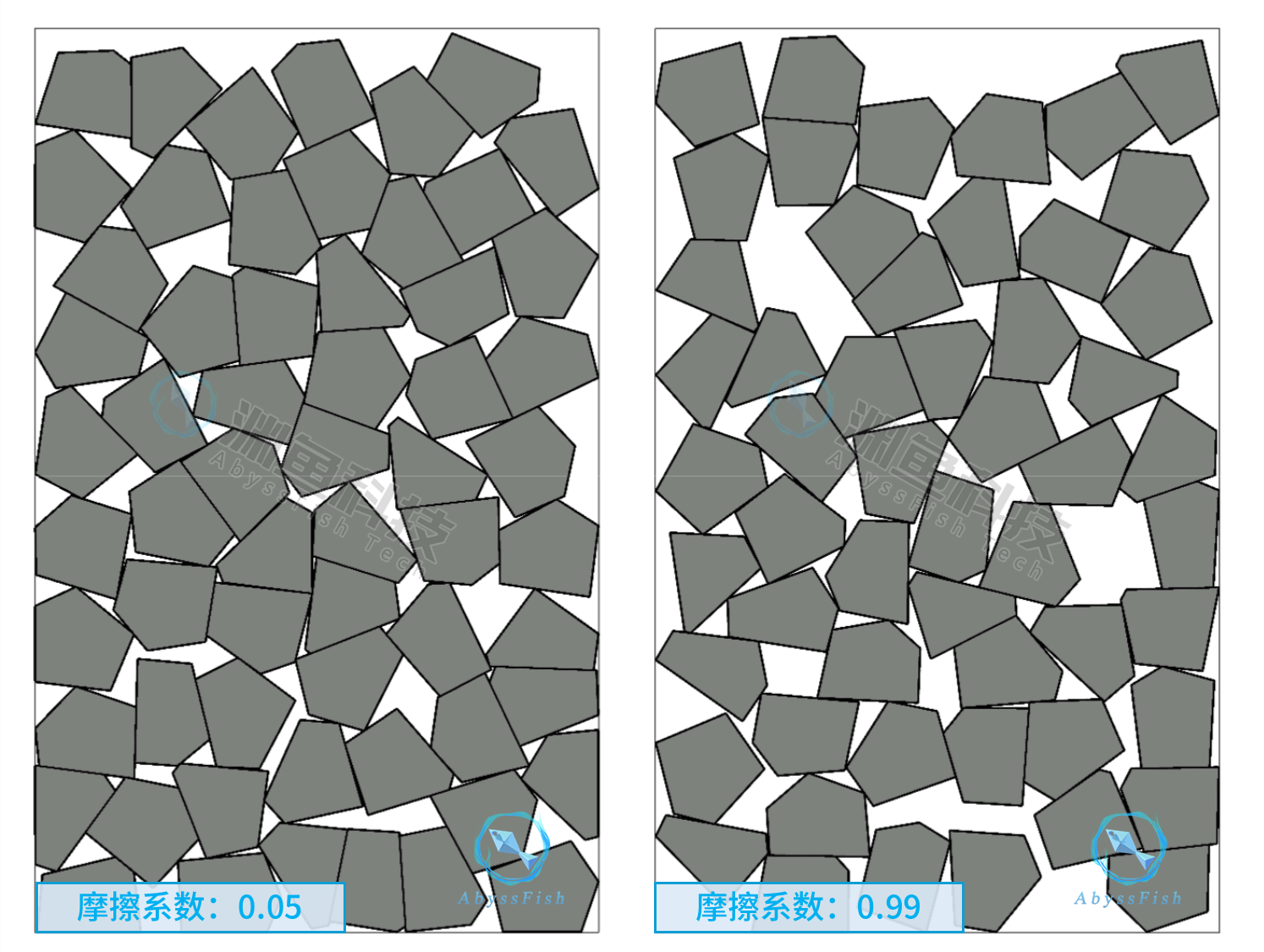

可通过物理属性中的颗粒弹性、摩擦系数等参数的调整，建立不同材料属性的颗粒填充堆积效果。如通过摩擦系数的调整，改变颗粒堆积过程中空隙出现的可能性。

插件生成的多边形密堆积模型AutoCAD文件可用于科研绘图或导入ABAQUS、COMSOL、ANSYS等有限元软件内进行后续的仿真模拟。

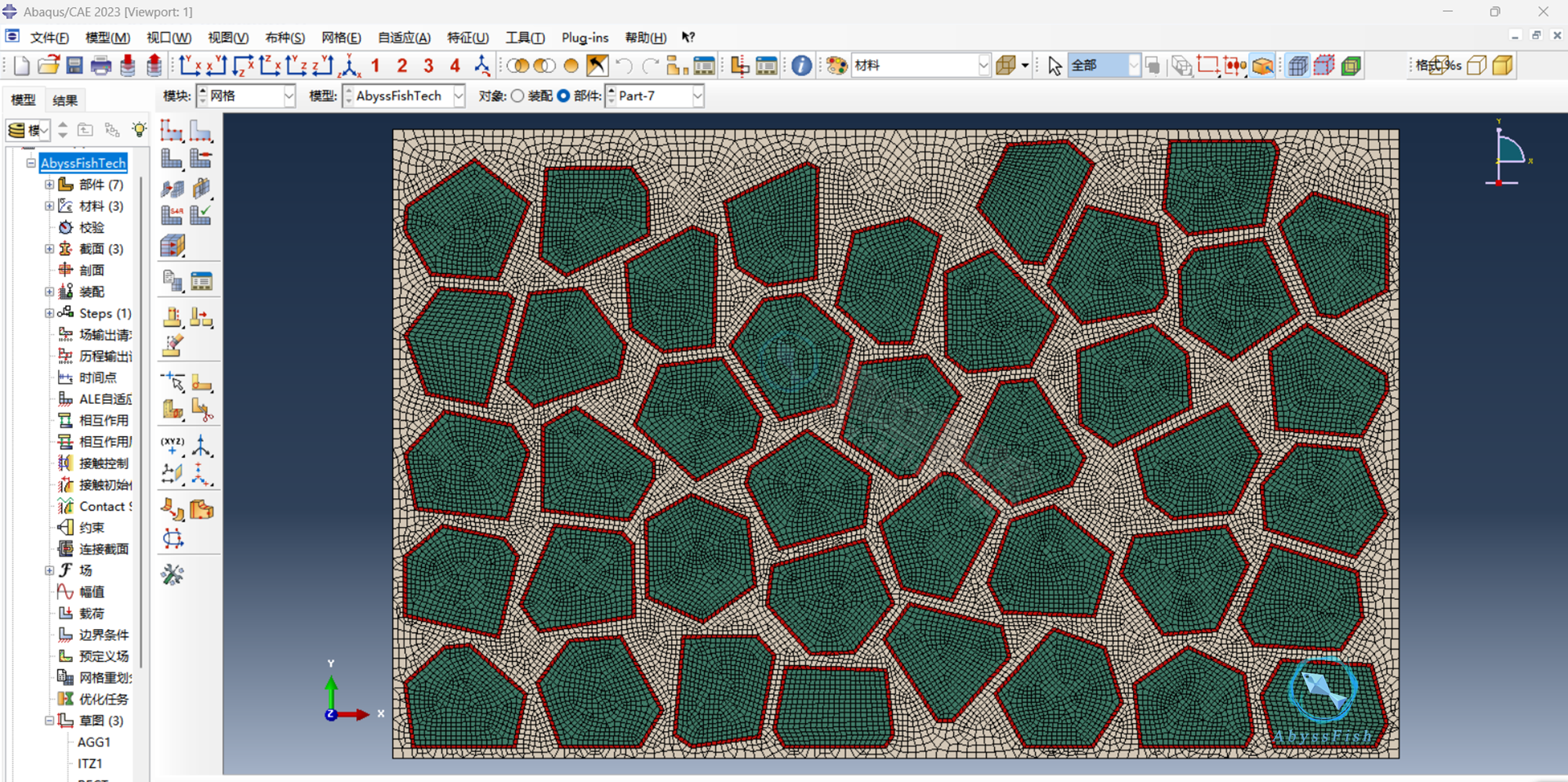

ABAQUS多边形颗粒及ITZ重力堆积模型：

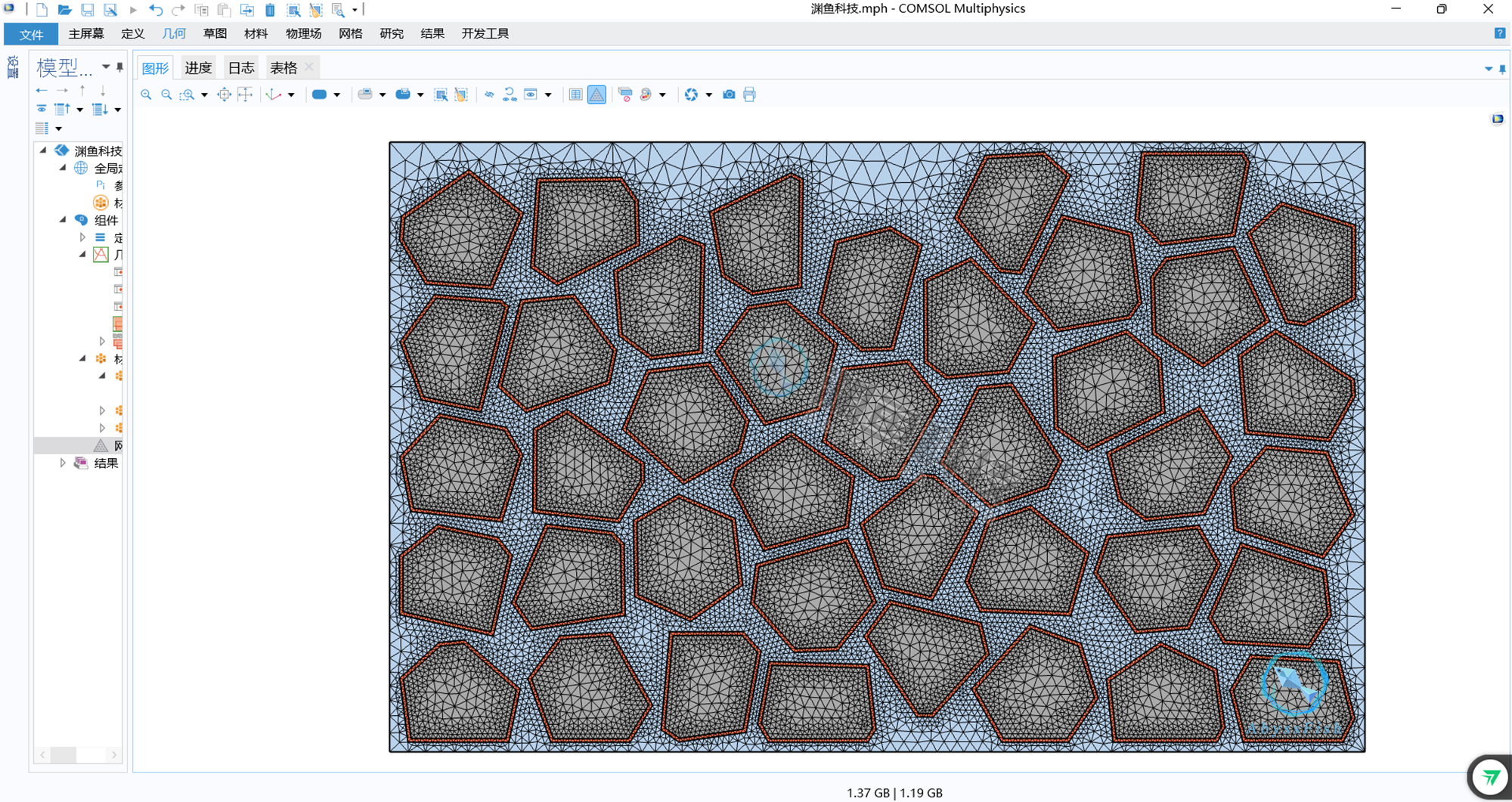

COMSOL多边形颗粒（含界面层）密堆积：

ANSYS Workbench多边形堆积填充模型：

样图实例

可下载插件生成的模型样图，并进行其他软件的导入测试及模拟。（CAD2010文件）
https://download.csdn.net/download/weixin_45591526/90939326
https://www.jishulink.com/post/1977831
