PCB设计实践(三十)地平面完整性
在高速数字电路和混合信号系统设计中，地平面完整性是决定PCB性能的核心要素之一。本文将从电磁场理论、信号完整性、电源分配系统等多个维度深入剖析地平面设计的关键要点，并提出系统性解决方案。
一、地平面完整性的电磁理论基础

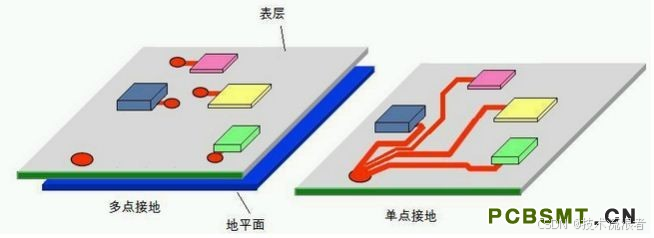

电流回流路径分析 在PCB系统中，所有信号电流都需要形成闭合回路。完整地平面为高频信号提供最优回流路径，其作用机理表现为： • 降低回路电感：根据法拉第电磁感应定律，回路电感与路径面积成正比。完整地平面将回流路径限制在信号线正下方，典型间距小于0.2mm时，回路电感可减少80%以上 • 抑制共模辐射：采用镜像法理论分析，当信号线与地平面间距h小于λ/10（λ为信号波长）时，辐射效率下降至微安级 • 控制串扰耦合：通过电磁场有限元分析，相邻信号线在地平面投影区域的重叠程度直接影响互容和互感参数。完整地平面可将相邻1mm间距的差分线间串扰降至-60dB以下
传输线特性保持 微带线特性阻抗公式：
带状线特性阻抗公式：
式中h为介质厚度，w为线宽，t为铜厚，ε_r为介质常数。地平面裂纹会导致局部介质厚度突变，造成阻抗不连续。实验数据显示：0.5mm宽度的地平面裂缝可使10GHz信号反射系数增加15dB
二、关键设计原则与实施策略
- 电源-地平面耦合系统 （1）叠层结构优化 推荐采用对称叠层结构： | 信号层 | 地平面 | 电源层 | 信号层 | 地平面 | 信号层 | 此结构形成分布式电容，典型参数： • 相邻平面间距：0.1mm FR4介质提供235pF/cm²的板间电容 • 层间谐振控制：通过介质损耗角tanδ<0.02的板材，可将50MHz以上的谐振峰衰减40dB（2）平面分割规范 • 分割间距：相邻电源域间距≥3倍介质厚度，防止层间耦合 • 跨分割补偿：在必须分割区域放置0.1μF+10nF电容组，补偿阻抗突变 • 禁布区设置：距离分割线0.5mm范围内禁止布置高速信号线
- 高速信号布线准则 （1）参考平面连续性 • 单端信号：确保全程80%以上走线投影在地平面内 • 差分信号：对称分布于完整地平面两侧，相位偏差<5ps • 换层过渡：每个过孔旁布置接地过孔，间距≤1mm（2）跨平面处理技术 当信号必须跨越不同地平面时： • 使用共模扼流圈：选择100MHz下阻抗>600Ω的磁珠 • 构建回流桥接：在分割区两侧布置间距2mm的过孔阵列 • 增加补偿电容：每5mm跨距配置0.01μF电容
三、特殊电路处理方案
- 混合信号系统设计 （1）地平面分割策略 • 数字/模拟分割：采用"开槽不相交"原则，分割线垂直走线方向 • 射频电路处理：建立局部地岛，通过λ/4短路枝节实现阻抗匹配 • 传感器接口：采用"三明治"结构（信号层-地层-电源层-地层-信号层）（2）跨分割界面优化 • 磁耦隔离：使用ADuM系列隔离器，CMTI参数＞50kV/μs • 光耦隔离：在数字/模拟边界布置HCPL-072L等高速光耦 • 变压器耦合：针对低频模拟信号采用1:1脉冲变压器
- 大功率设备接地 （1）多层接地架构 • 信号地（SGND）：4层以上独立平面 • 功率地（PGND）：2oz铜厚，多点连接至机壳 • 安全地（FGND）：通过3mm宽铜带直连接地桩（2）热插拔保护 • TVS阵列：在接插件位置放置SMAJ系列瞬态抑制二极管 • 缓启动电路：采用热插拔控制器如TPS2491，限制浪涌电流<30A • 隔离间隙：功率地与信号地之间保持2mm爬电距离
四、先进验证技术
TDR阻抗测试 使用Picoprobe 12GHz TDR探头，设置： • 采样间隔：5ps • 波形平均次数：64次 • 缺陷定位精度：±0.15mm
电磁兼容仿真 （1）近场辐射分析 • 探头分辨率：1mm网格 • 扫描频率：30MHz-6GHz • 合格标准：3m法测试场强＜30dBμV/m（2）电源完整性验证 • 目标阻抗法：基于频域阻抗曲线，确保100kHz-1GHz频段Z＜0.1Ω • 噪声谱分析：采用实时示波器捕获电源纹波＜50mVpp
- 热力学仿真 • 铜箔电流密度：常规信号＜35A/mm²，电源路径＜20A/mm² • 温升控制：持续工作条件下ΔT＜40℃ • 热应力分析：采用Ansys Mechanical验证2000次热循环可靠性
五、制造工艺控制要点
层压工艺参数 • 铜箔粗糙度：选择RTF铜箔，Rz＜3μm • 介质填充率：＞95%，避免出现树脂空隙 • 层间对准精度：±25μm
表面处理选择 • 高频电路：采用化学镀镍钯金，厚度Ni 3-5μm，Pd 0.05-0.1μm • 功率模块：选择沉银处理，厚度0.2-0.3μm • 恶劣环境：使用ENIG工艺，金厚0.05-0.1μm
测试点布置 • 阻抗测试点：间距＜50mm的网格化测试结构 • 接地连续性：每隔25mm布置测试焊盘 • 工艺边设计：保留5mm工艺边，设置菊花链测试线路
通过上述理论分析和工程实践的结合，设计人员可构建出满足10Gbps以上高速传输要求的可靠接地系统。在实际项目中，建议采用三维电磁场仿真与实物测试相结合的方式，分阶段验证地平面完整性设计，特别是在DDR4/5内存接口、PCIe Gen4/5通道等关键部位建立专项检测标准。最终实现信号失真率＜5%、电源纹波＜2%、EMI辐射降低20dB以上的设计目标。
