计算机一次取数过程分析
计算机一次取数过程分析
1 取址过程

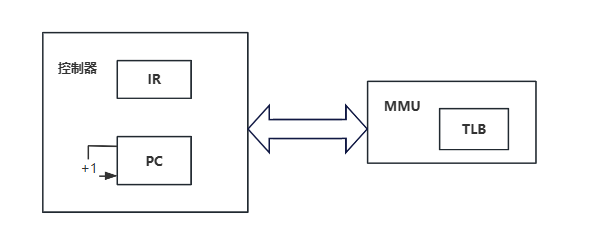

CPU由运算器和控制器组成，其中控制器中的程序计数器(PC)保存的是下一条指令的虚拟地址，经过内存管理单元(MMU)，将虚拟地址转换为物理地址，之后交给主存地址寄存器(MAR)，从主存中取出这条指令，通过主存数据寄存器(MDR)交给指令寄存器(IR)，IR再将其转化成控制信号。
2 间址过程
一条指令由 <操作码，寻址方式，地址码> 几部分组成，寻址方式共有以下十种
- 隐含寻址
- 立即寻址
- 直接寻址
- 间接寻址
- 寄存器寻址
- 寄存器间接寻址
- 相对寻址
- 基址寻址
- 变址寻址
- 堆栈寻址
根据有效地址(EA)或立即数所处的位置，可以分为以下三类
在寄存器：隐含寻址、寄存器寻址
在立即数：立即寻址
在主存：直接寻址、间接寻址、寄存器间接寻址、相对寻址、基址寻址、变址寻址、堆栈寻址
而无论哪种方式得到的有效地址(EA)同样也是虚拟地址
接下来要解决以下两个问题
问题一：虚拟地址如何转为物理地址？
问题二：如何访问该物理地址？
3 虚拟地址转为物理地址
3.1 单级页表系统

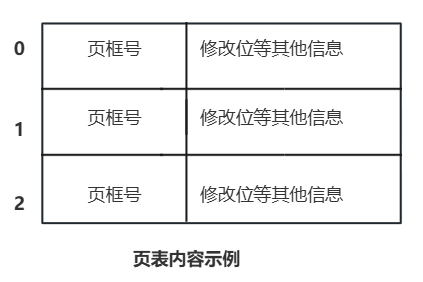

在分页管理的操作系统中，将主存分为一个个页框，操作系统会建立页表这种数据结构，负责虚拟页号和主存页框号的映射。
虚拟地址由 <页号，页内偏移量> 两部分组成，根据页号去查询页表，然后将页表中的页框号和页内偏移量组成物理地址。

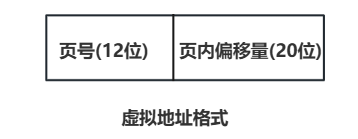

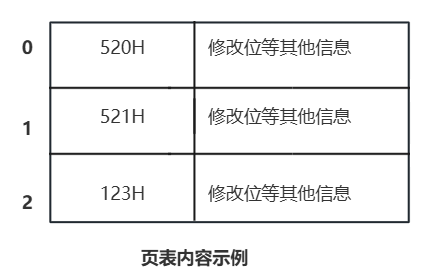

例如页表部分内容如下，虚拟地址为00123366H，按字节编址，虚拟地址格式为<页号12位，页内偏移量20位>
根据虚拟地址中的001H，找到1号页表项，其页框号为521H，拼接上页内偏移量后即可得到物理地址52123366H。
但是如果想要查询页表，也要知道页表的起始地址，页表的地址保存在进程控制块(PCB)中，当CPU调度该进程时，会将PCB中的页表起始地址放入页表基址寄存器中，页表起始地址为物理地址。
同时，为了解决页表项过多导致一个页框中放不下的问题，引入了多级页表。为了减少访存次数引入了快表(TLB)。
3.2 二级页表系统

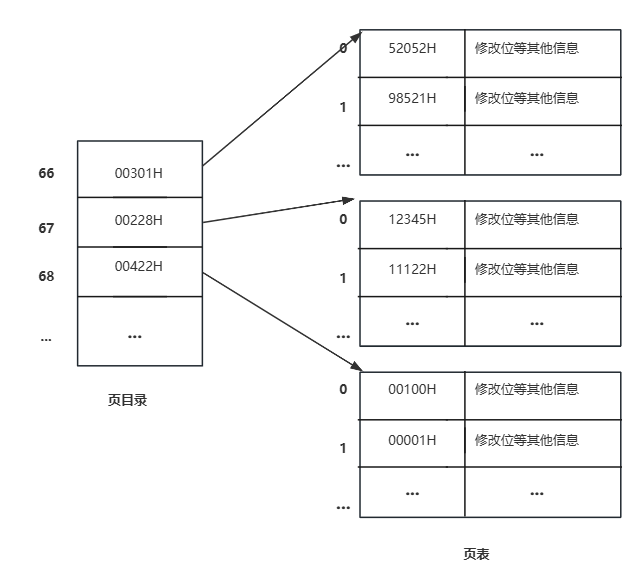

在使用多级页表的32位操作系统中（以二级页表为例），虚拟地址被分成了 <页目录号，页号，页内偏移量> 三部分，例如在下图虚拟地址格式下虚拟地址为10801008H，页目录项和页表项长度均为4字节，按字节编址。
10801008H，其页目录号是66，页号是1，因此根据页目录号为66找到页目录项，其中的页框号是00301H，找到对应的页表所在页框，然后拼接上页号找到页号页表项对应的物理地址00301004H(这里因为一个页目录项是4B)，页表中的页框号是98521H，拼接上页内偏移量，最终的物理地址为98521008H。
3.3 二级页表系统+快表
快表的实现基于相联存储器，是一种静态随机存取存储器(SRAM)，使用的存储元是双稳态触发器，存取速度快。
在使用TLB的系统中，虚拟地址向物理地址的转换一般先查询快表（或者快表慢表一起查询），如果快表命中，可以直接获得页框号，再和页内偏移量组合，得到物理地址。
快表的映射方式有两种，为全相联映射和组相联映射，至于为什么不使用直接映射，在讨论完全相联映射和组相联映射后再讨论。
全相联映射
使用全相联映射的TLB中

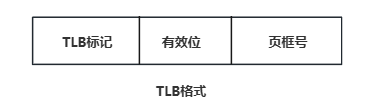

TLB的格式为 <标记位，有效位，页框号>

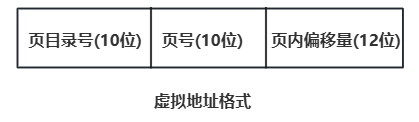

此处的标记位即虚拟页号，若虚拟地址格式为 <页目录号(10位)，页号(10位)，页内偏移量(12位)>
TLB的标记位是虚拟地址中的页目录号+页号组成的虚拟页号
因为TLB是使用硬件电路实现的，全部TLB标记可以并行对比。

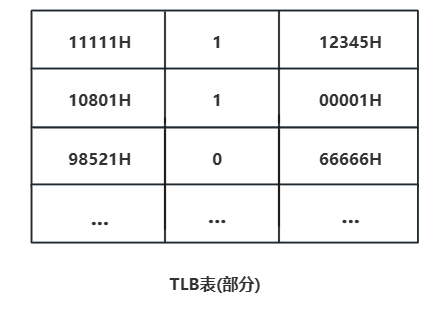

例如虚拟地址为10801008H，TLB使用全相联映射，虚拟地址格式为<页目录号(10位)，页号(10位)，页内偏移量(12位)>,TLB部分内容如下图所示
查询TLB表，10801H与虚拟页号一致，且有效位为1，因此可以直接得到页框号00001H，与页内偏移量008H拼接得到物理地址为00001008H，若未命中则回到上文中的查询二级页表的过程，且更新快表。
组相联映射
使用组相联映射的TLB格式如为 <标记位，有效位，页框号>，虚拟地址格式为 <标记位，组号，页内偏移量>，标记位+组号就是虚拟页号，同页目录号+页表号
例如二路组相联的TLB，其中共有32行，分成16组(用4位二进制表示)，若虚拟地址为10801008H，虚拟地址格式为<标记位(16位)，组号(4位)，页内偏移量(12位)>，则查找1号分组，标记位为1080H
第一组标记位为1080H命中，其有效位为1，直接得到页框号为00002H，拼接上页内偏移量得到物理地址为00002008H，若未命中则回到上文中的查询二级页表的过程，且更新快表。
直接映射
TLB一项的大小很小，而且直接映射冲突率高，为了实现高命中率和低冲突率，因此TLB不使用直接映射。
而cache按照块大小，将主存一块数据(主存的一块和内存管理的一页没有关系，通常一页的大小比一块的大小要更大)读入cache行中，冲突率相比TLB会小一些，在部分场景下可以接受这种冲突的成本。
4.访问物理地址
得到物理地址后，会先访问cache，如果cache未命中访问主存，并将该物理地址所在块调入cache中（或者同时访问cache和主存）。
cache和TLB都是基于SRAM的相联存储器，不同的是cache的映射方式有三种，分别是直接映射，全相联映射，组相联映射。
直接映射
物理地址格式为 <Tag，行号，块内地址>
cache行内格式为 <Tag，有效位，脏位等其他数据，块数据>
全相联映射
物理地址为 <Tag，块内地址>
cache行内格式为 <Tag，有效位，脏位等其他数据，块数据>
组相联映射
物理地址格式为 <Tag，组号，块内地址>
cache行内格式为 <Tag，有效位，脏位等其他数据，块数据>
因为和TLB的过程没有太大区别，此处不再详细讨论。
不过值得注意的是，当TLB和cache未命中要更新TLB和cache时候需要使用置换算法，置换算法此处也不再讨论。
