Spring Boot+Activiti7入坑指南初阶版

news 来源：原创 2025/5/31 12:27:22

介绍　

Activiti 是一个轻量级工作流程和业务流程管理 (BPM) 平台，面向业务人员、开发人员和系统管理员。其核心是一个超快且坚如磐石的 Java BPMN 2 流程引擎。它是开源的，并根据 Apache 许可证分发。Activiti 可以在任何 Java 应用程序、服务器、集群或云中运行。它与 Spring 完美集成，非常轻量级并且基于简单的概念。

官网地址: Open Source Business Automation | Activiti

guithub地址: GitHub - Activiti/Activiti: Activiti is a light-weight workflow and Business Process Management (BPM) Platform targeted at business people, developers and system admins. Its core is a super-fast and rock-solid BPMN 2 process engine for Java. It's open-source and distributed under the Apache license. Activiti runs in any Java application, on a server, on a cluster or in the cloud. It integrates perfectly with Spring, it is extremely lightweight and based on simple concepts.Activiti is a light-weight workflow and Business Process Management (BPM) Platform targeted at business people, developers and system admins. Its core is a super-fast and rock-solid BPMN 2 process engine for Java. It's open-source and distributed under the Apache license. Activiti runs in any Java application, on a server, on a cluster or in the cloud. It integrates perfectly with Spring, it is extremely lightweight and based on simple concepts. - GitHub - Activiti/Activiti: Activiti is a light-weight workflow and Business Process Management (BPM) Platform targeted at business people, developers and system admins. Its core is a super-fast and rock-solid BPMN 2 process engine for Java. It's open-source and distributed under the Apache license. Activiti runs in any Java application, on a server, on a cluster or in the cloud. It integrates perfectly with Spring, it is extremely lightweight and based on simple concepts.

https://github.com/Activiti/Activiti?tab=readme-ov-file

插件安装

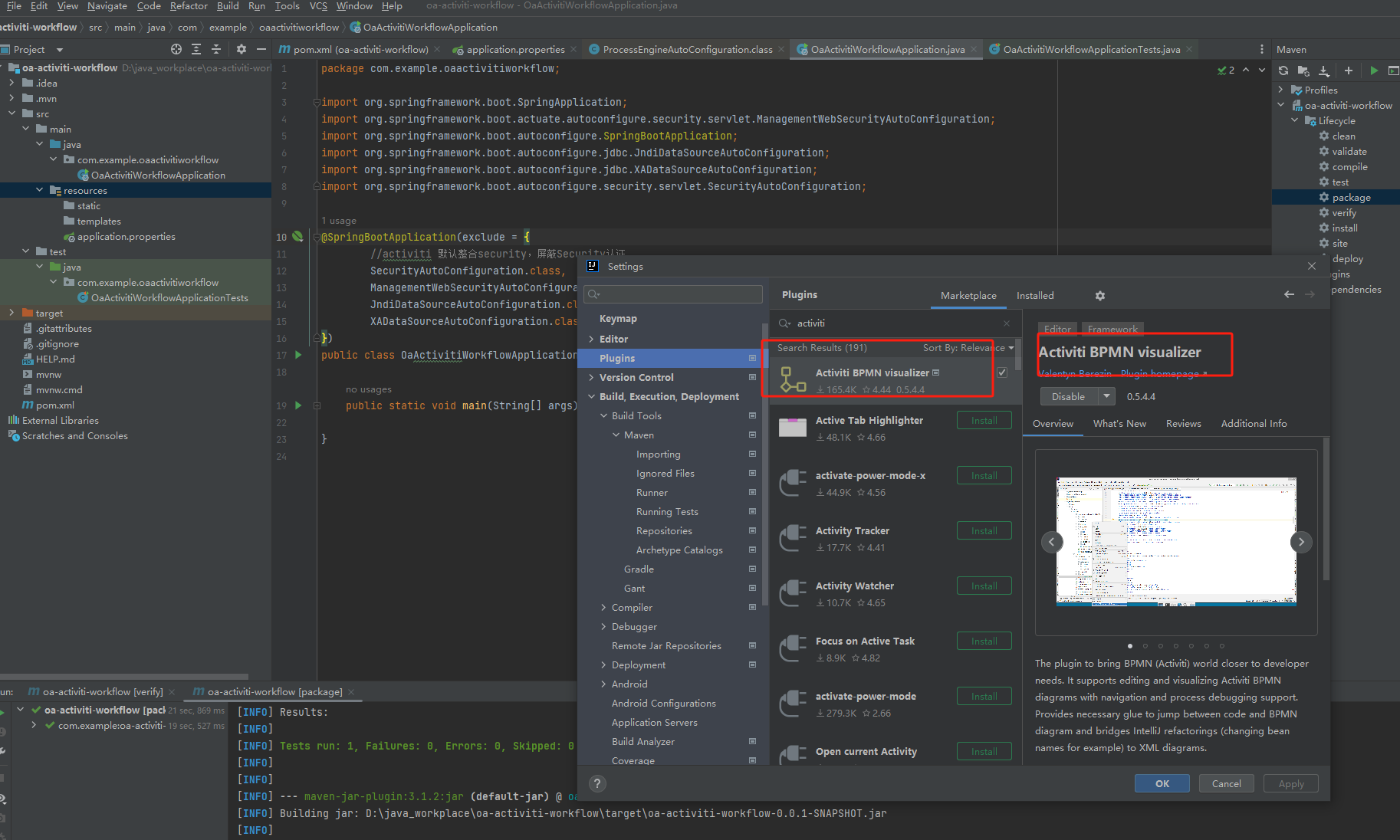

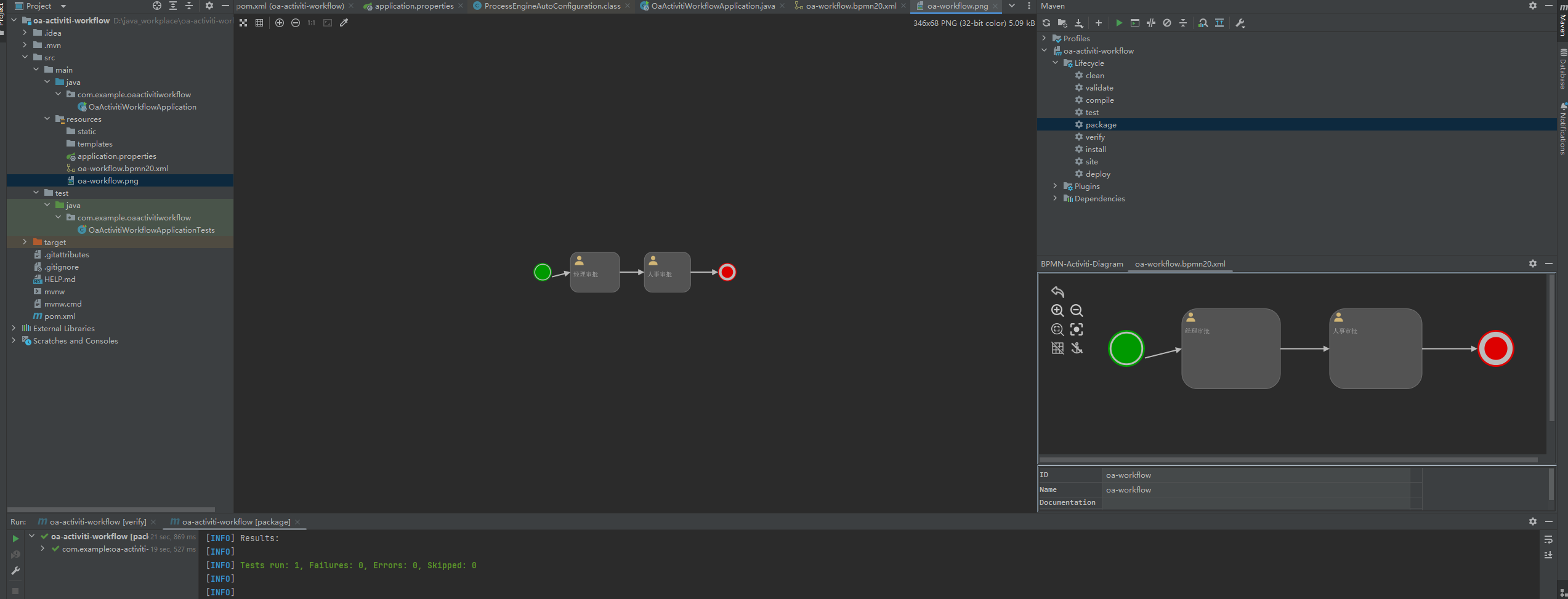

在idea插件中安装绘图插件

解决中文乱码

在IDEA中将File–>Settings–>Editor–>File Encodings修改为UTF-8
在IDEA的Help–>Edit Custom VM Options中末尾添加-Dfile.encoding=UTF-8
在IDEA的安装目录的bin目录下将idea.exe.vmoptions和idea64.exe.vmoptions两个文件末尾添加-Dfile.encoding=UTF-8
重启idea

Activiti7使用

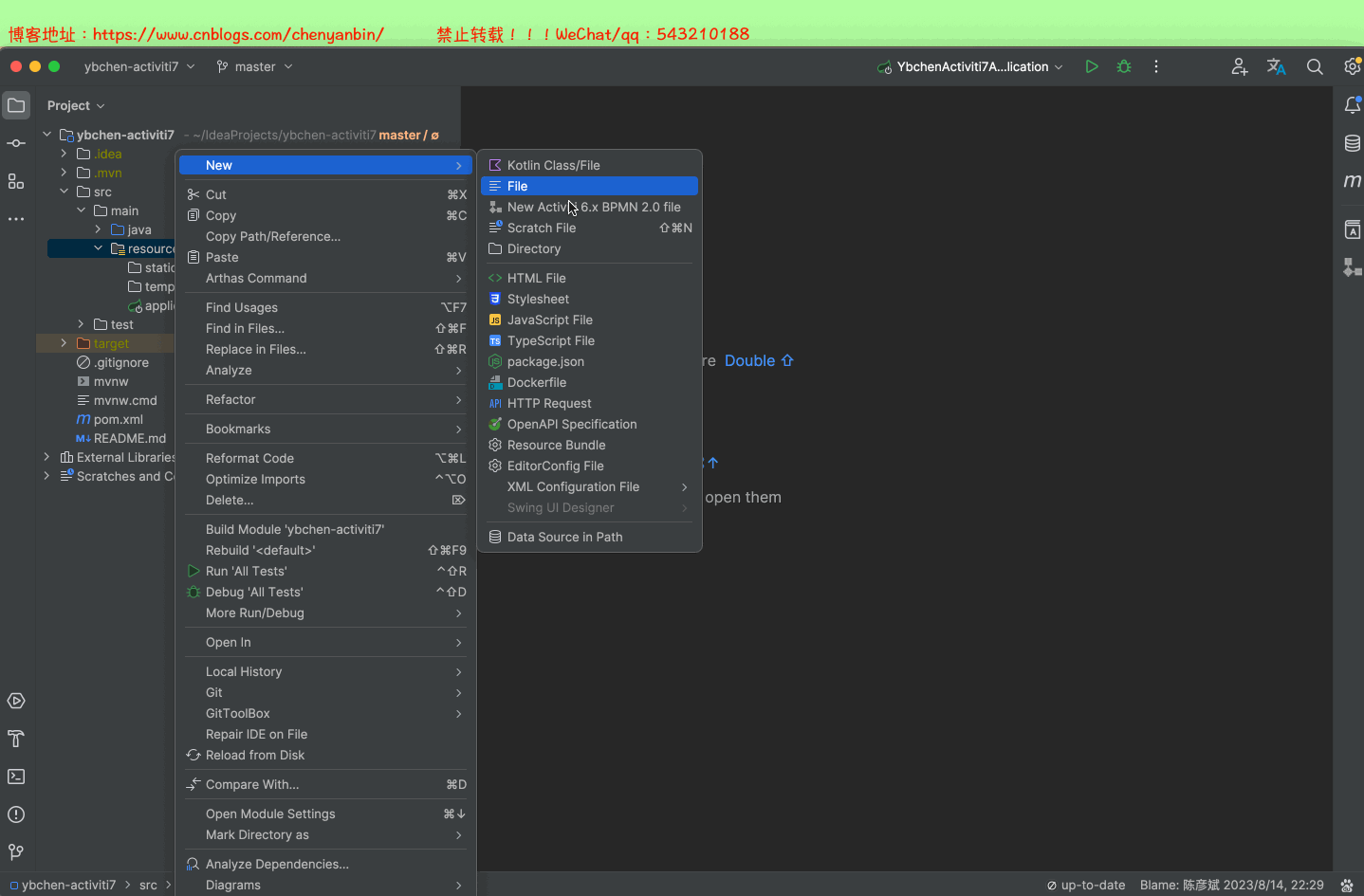

创建Spring Boot项目

使用IDE中的Spring Boot项目创建向导，创建一个新的Spring Boot项目。

添加依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd"><modelVersion>4.0.0</modelVersion><parent><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-parent</artifactId><version>2.1.10.RELEASE</version><relativePath/> <!-- lookup parent from repository --></parent><groupId>com.example</groupId><artifactId>oa-activiti-workflow</artifactId><version>0.0.1-SNAPSHOT</version><name>oa-activiti-workflow</name><description>oa-activiti-workflow</description><url/><licenses><license/></licenses><developers><developer/></developers><scm><connection/><developerConnection/><tag/><url/></scm><properties><project.build.sourceEncoding>UTF-8</project.build.sourceEncoding><project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding><java.version>8</java.version><maven.compiler.source>8</maven.compiler.source><maven.compiler.target>8</maven.compiler.target><activiti-dependencies.version>7.1.0.M3.1</activiti-dependencies.version></properties><dependencyManagement><dependencies><dependency><groupId>org.activiti.dependencies</groupId><artifactId>activiti-dependencies</artifactId><version>${activiti-dependencies.version}</version><scope>import</scope><type>pom</type></dependency></dependencies></dependencyManagement><dependencies><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-web</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-jdbc</artifactId></dependency><dependency><groupId>mysql</groupId><artifactId>mysql-connector-java</artifactId></dependency><dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-test</artifactId><scope>test</scope><exclusions><exclusion><artifactId>junit-jupiter</artifactId><groupId>org.junit.jupiter</groupId></exclusion></exclusions></dependency><!--activiti 7.x依赖 --><dependency><groupId>org.activiti</groupId><artifactId>activiti-spring-boot-starter</artifactId><!-- 由于activiti7是使用mybatis作为orm框架，我这里整合mybatis-plus，所以需要排除mybatis --><exclusions><exclusion><groupId>org.mybatis</groupId><artifactId>mybatis</artifactId></exclusion></exclusions></dependency><dependency><groupId>org.junit.jupiter</groupId><artifactId>junit-jupiter</artifactId><version>5.8.2</version> <!-- 或最新版本 --><scope>test</scope></dependency><dependency><groupId>com.baomidou</groupId><artifactId>mybatis-plus</artifactId><version>3.1.0</version></dependency></dependencies><build><plugins><plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId></plugin></plugins></build></project>

配置数据库和Activiti配置

spring.application.name=oa-activiti-workflow
server.port=18080
# 数据库链接信息
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/activiti?useUnicode=true&characterEncoding=utf-8&useSSL=false
spring.datasource.username=root
spring.datasource.password=rootroot# 配置mybatis plus打印sql日志
mybatis-plus.configuration.log-impl=org.apache.ibatis.logging.stdout.StdOutImpl# activiti配置
## 检测历史表是否存在 activiti7默认没有开启数据库历史记录 启动数据库历史记录
spring.activiti.db-history-used=true
# 记录历史等级 可配置的历史级别有none, activity, audit, full
## none：不保存任何的历史数据，因此，在流程执行过程中，这是最高效的。
## activity：级别高于none，保存流程实例与流程行为，其他数据不保存。
## audit：除activity级别会保存的数据外，还会保存全部的流程任务及其属性。audit为history的默认值。
## full：保存历史数据的最高级别，除了会保存audit级别的数据外，还会保存其他全部流程相关的细节数据，包括一些流程参数等
spring.activiti.history-level=full
## 1.false：默认值。activiti在启动时，对比数据库表中保存的版本，如果没有表或者版本不匹配，将抛出异常
## 2.true： activiti会对数据库中所有表进行更新操作。如果表不存在，则自动创建
## 3.create_drop： 在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）
## 4.drop-create： 在activiti启动时删除原来的旧表，然后在创建新表（不需要手动关闭引擎）
spring.activiti.database-schema-update=true
# 校验流程文件，默认校验resources下的processes文件夹里的流程文件
spring.activiti.check-process-definitions=false

启动类

package com.example.oaactivitiworkflow;import org.springframework.boot.SpringApplication;
import org.springframework.boot.actuate.autoconfigure.security.servlet.ManagementWebSecurityAutoConfiguration;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.autoconfigure.jdbc.JndiDataSourceAutoConfiguration;
import org.springframework.boot.autoconfigure.jdbc.XADataSourceAutoConfiguration;
import org.springframework.boot.autoconfigure.security.servlet.SecurityAutoConfiguration;@SpringBootApplication(exclude = {//activiti 默认整合security，屏蔽Security认证SecurityAutoConfiguration.class,ManagementWebSecurityAutoConfiguration.class,JndiDataSourceAutoConfiguration.class,XADataSourceAutoConfiguration.class
})
public class OaActivitiWorkflowApplication {public static void main(String[] args) {SpringApplication.run(OaActivitiWorkflowApplication.class, args);}}

注意事项

spring.activiti.database-schema-update=true配置完启动测试后,发现发生了报错无法自动创建表。报错内容如下

Caused by: org.activiti.engine.ActivitiException: Could not update Activiti database schema: unknown version from database: '8.1.0'

该错误是由于 Activiti引擎版本与数据库架构版本不匹配 导致的。具体表现为：

数据库中记录的Activiti架构版本（schema.version）为8.1.0，但当前项目使用的Activiti依赖版本无法识别该版本号。
常见原因包括：

项目依赖的Activiti版本低于数据库中的架构版本。
数据库版本信息被手动修改或未正确初始化。
依赖冲突导致实际加载的Activiti版本与预期不符。

解决办法：

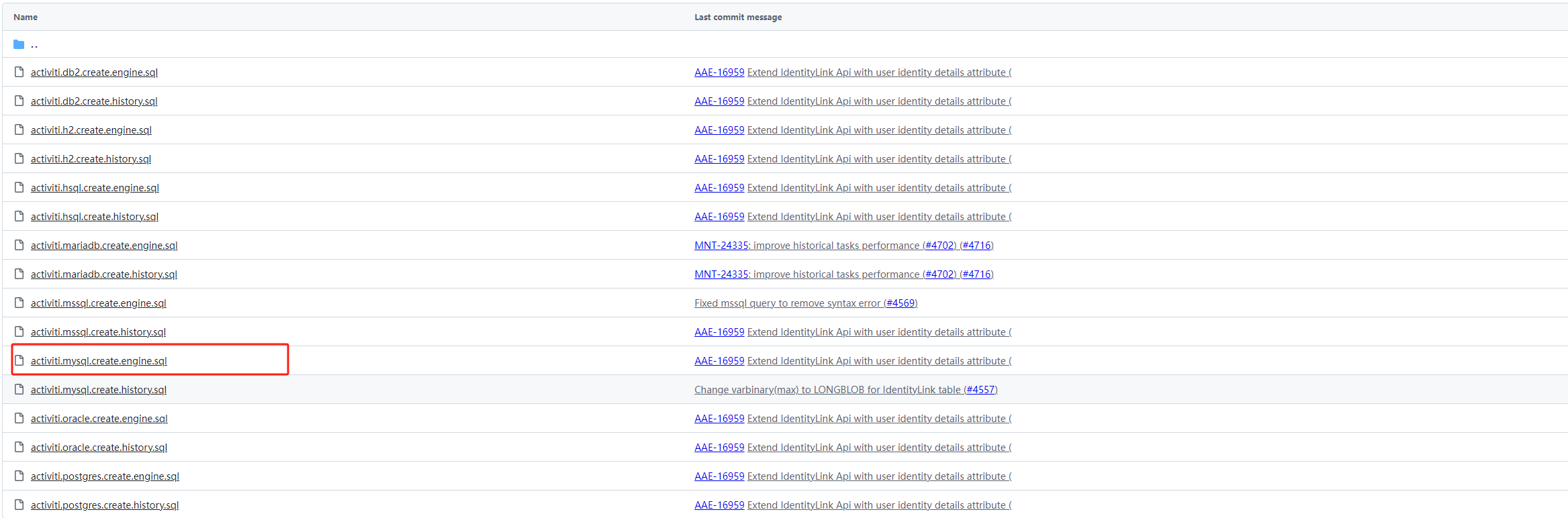

手动下载创建表的sql，地址:

Activiti/activiti-core/activiti-engine/src/main/resources/org/activiti/db/create at develop · Activiti/Activiti · GitHubActiviti is a light-weight workflow and Business Process Management (BPM) Platform targeted at business people, developers and system admins. Its core is a super-fast and rock-solid BPMN 2 process engine for Java. It's open-source and distributed under the Apache license. Activiti runs in any Java application, on a server, on a cluster or in the cloud. It integrates perfectly with Spring, it is extremely lightweight and based on simple concepts. - Activiti/activiti-core/activiti-engine/src/main/resources/org/activiti/db/create at develop · Activiti/Activiti

https://github.com/Activiti/Activiti/tree/develop/activiti-core/activiti-engine/src/main/resources/org/activiti/db/create

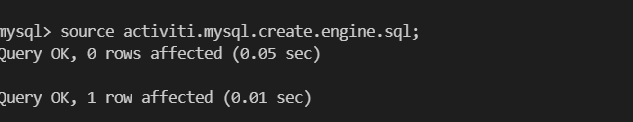

在数据库中执行创建:

修改版本信息,因为我使用的Activiti版本是7.1.0对应的scheme.version为7.0.0.0：

UPDATE ACT_GE_PROPERTY SET VALUE_ = '7.0.0.0' WHERE NAME_ = 'schema.version';

修改后启动build正常。

Activiti表介绍

Activiti 的表都以 ACT_ 开头。

Activiti 使用到的表都是 ACT_ 开头的。表名的第二部分用两个字母表明表的用途。

ACT_GE_ （GE）表示 general 全局通用数据及设置，各种情况都使用的数据。
ACT_HI_ （HI）表示 history 历史数据表，包含着程执行的历史相关数据，如结束的流程实例，变量，任务，等等
ACT_ID_ （ID）表示 identity 组织机构，用户记录，流程中使用到的用户和组。这些表包含标识的信息，如用户，用户组，等等。
ACT_RE_ （RE）表示 repository 存储，包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。
ACT_RU_ （RU）表示 runtime 运行时，运行时的流程变量，用户任务，变量，职责（job）等运行时的数据。Activiti 只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。这就保证了这些运行时的表小且快。

数据表介绍

一般数据

表名	说明
ACT_GE_BYTEARRAY	存储通用的流程定义和流程资源的二进制数据表
ACT_GE_PROPERTY	系统属性表，存储流程引擎级别的数据，初始化时会默认插入三条记录

流程历史记录

表名	说明
ACT_HI_ACTINST	历史节点表
ACT_HI_ATTACHMENT	历史附件表
ACT_HI_COMMENT	历史说明信息表
ACT_HI_DETAIL	记录流程运行中的历史细节信息
ACT_HI_IDENTITYLINK	存储流程运行中的历史用户关系
ACT_HI_PROCINST	历史流程实例表
ACT_HI_TASKINST	历史任务实例表
ACT_HI_VARINST	记录流程运行中的历史变量信息

流程定义表

表名	说明
ACT_RE_DEPLOYMENT	部署单元信息表
ACT_RE_MODEL	模型信息表
ACT_RE_PROCDEF	已部署的流程定义表

运行实例表

表名	说明
ACT_RU_EVENT_SUBSCR	运行时事件表
ACT_RU_EXECUTION	运行时流程执行实例表
ACT_RU_IDENTITYLINK	存储任务节点与参与者关系的运行时用户信息表
ACT_RU_JOB	运行时作业表
ACT_RU_TASK	运行时任务表
ACT_RU_VARIABLE	运行时变量表

表说明

act_ge_bytearray

二进制数据表，存储通用的流程定义和流程资源

字段名	字段描述	数据类型	主键	允许空	取值说明
ID_	主键ID	nvarchar(64)	Y	N	表的主键标识
REV_	乐观锁版本号	int	N	Y	用于实现乐观锁控制的版本字段
NAME_	部署文件名称	nvarchar(255)	N	Y	流程定义文件名称，如: leave.bpmn.png
DEPLOYMENT_ID_	部署ID	nvarchar(64)	N	Y	关联部署表的ID
BYTES_	文件内容	varbinary(max)	N	Y	存储部署文件的二进制数据
GENERATED_	文件生成来源标识	tinyint	N	Y	0表示用户生成，1表示系统自动生成

act_ge_property

属性数据表：属性数据表。存储整个流程引擎级别的数据。
字段名字段描述数据类型主键允许为空取值说明
NAME_ 名称 nvarchar(64) √
VALUE_ 值 nvarchar(300) √ 5.create(5.)
REV_ 乐观锁 int √ version

字段名	字段描述	数据类型	主键	允许为空	取值说明
NAME_	名称	nvarchar(64)	√
VALUE_	值	nvarchar(300)		√	5.create(5.)
REV_	乐观锁	int		√	version

act_hi_actinst

历史节点表：历史活动信息。这里记录流程流转过的所有节点，与HI_TASKINST不同的是，taskinst只记录usertask内容

字段名称	字段描述	数据类型	主键	为空	取值说明
ID_	ID标识	nvarchar(64)	√
PROC_DEF_ID_	流程定义ID	nvarchar(64)
PROC_INST_ID_	流程实例ID	nvarchar(64)
EXECUTION_ID_	执行实例ID	nvarchar(64)
ACT_ID_	节点ID	nvarchar(225)			节点定义ID
TASK_ID_	任务实例ID	nvarchar(64)		√	任务实例ID（其他节点类型实例ID为空）
CALL_PROC_INST_ID_	外部调用流程实例ID	nvarchar(64)		√	外部调用流程的实例ID
ACT_NAME_	节点名称	nvarchar(225)		√	节点定义名称
ACT_TYPE_	节点类型	nvarchar(225)			如startEvent、userTask
ASSIGNEE_	签收人	nvarchar(64)		√	节点签收人
START_TIME_	开始时间	datetime
END_TIME_	结束时间	datetime		√
DURATION_	耗时	numeric(19,0)		√	毫秒值
DELETE_REASON_	删除原因	nvarchar(4000)
TENANT_ID_	租户ID	nvarchar(225)

act_hi_attachment

历史附件表

字段名称	字段描述	数据类型	主键	为空	取值说明
ID_	ID_	nvarchar(64)	√		主键ID
REV_	乐观锁	integer		√	Version
USER_ID_	用户ID	nvarchar(255)		√	用户ID
NAME_	名称	nvarchar(255)		√	附件名称
DESCRIPTION_	描述	nvarchar(4000)		√	描述
TYPE_	类型	nvarchar(255)		√	附件类型
TASK_ID_	任务实例ID	nvarchar(64)		√	节点实例ID
PROC_INST_ID_	流程实例ID	nvarchar(64)		√	流程实例ID
URL_	URL_	nvarchar(4000)		√	附件地址
CONTENT_ID_	字节表的ID	nvarchar(64)		√	ACT_GE_BYTEARRAY的ID
TIME_		datetime		√

act_hi_comment

历史意见表

字段名称	字段描述	数据类型	主键	允许为空	取值说明
ID_	ID标识	nvarchar(64)	√		主键ID
TYPE_	类型	nvarchar(255)		√	类型：event（事件）comment（意见）
TIME_	时间	datetime			记录时间
USER_ID_	用户ID	nvarchar(64)		√	操作人ID
TASK_ID_	节点任务ID	nvarchar(64)		√	节点实例ID
PROC_INST_ID_	流程实例ID	nvarchar(255)		√	流程实例ID
ACTION_	行为类型	nvarchar(64)		√	具体说明见备注1
MESSAGE_	基本信息	nvarchar(4000)		√	存储流程生成信息，如审批意见
FULL_MSG_	完整内容	varbinary(max)		√	附件存储地址

act_hi_detail

历史详情表：流程中产生的变量详细，包括控制流程流转的变量，业务表单中填写的流程需要用到的变量等。

字段名称	字段描述	数据类型	主键	为空	取值说明
ID_	ID_	nvarchar(64)	√		主键
TYPE_	类型	nvarchar(255)			见备注2
PROC_INST_ID_	流程实例ID	nvarchar(64)		√	流程实例ID
EXECUTION_ID_	执行实例ID	nvarchar(64)		√	执行实例ID
TASK_ID_	任务实例ID	nvarchar(64)		√	任务实例ID
ACT_INST_ID_	节点实例I
