DAY 39 图像数据与显存
知识点回顾
1.图像数据的格式：灰度和彩色数据
2.模型的定义
3.显存占用的4种地方
a.模型参数+梯度参数
b.优化器参数
c.数据批量所占显存
d.神经元输出中间状态
4.batchisize和训练的关系
作业：今日代码较少，理解内容即可
@浙大疏锦行
DAY 39
一、 图像数据的介绍
1.1 灰度图像
从这里开始进入到了图像数据相关的部分，默认有计算机视觉相关的知识。
昨天我们介绍了minist这个经典的手写数据集，作为图像数据，相较于结构化数据（表格数据）他的特点在于他每个样本的的形状并不是(特征数，)，而是(宽，高，通道数)
# 先继续之前的代码
import torch
import torch.nn as nn
import torch.optim as optim
from torch.utils.data import DataLoader , Dataset # DataLoader 是 PyTorch 中用于加载数据的工具
from torchvision import datasets, transforms # torchvision 是一个用于计算机视觉的库，datasets 和 transforms 是其中的模块
import matplotlib.pyplot as plt
# 设置随机种子，确保结果可复现
torch.manual_seed(42)# 1. 数据预处理，该写法非常类似于管道pipeline
# transforms 模块提供了一系列常用的图像预处理操作# 先归一化，再标准化
transform = transforms.Compose([transforms.ToTensor(), # 转换为张量并归一化到[0,1]transforms.Normalize((0.1307,), (0.3081,)) # MNIST数据集的均值和标准差，这个值很出名，所以直接使用
])
import matplotlib.pyplot as plt# 2. 加载MNIST数据集，如果没有会自动下载
train_dataset = datasets.MNIST(root='./data',train=True,download=True,transform=transform
)test_dataset = datasets.MNIST(root='./data',train=False,transform=transform
)
# 随机选择一张图片，可以重复运行，每次都会随机选择
sample_idx = torch.randint(0, len(train_dataset), size=(1,)).item() # 随机选择一张图片的索引
# len(train_dataset) 表示训练集的图片数量；size=(1,)表示返回一个索引；torch.randint() 函数用于生成一个指定范围内的随机数,item() 方法将张量转换为 Python 数字
image, label = train_dataset[sample_idx] # 获取图片和标签
# 可视化原始图像（需要反归一化）
def imshow(img):img = img * 0.3081 + 0.1307 # 反标准化npimg = img.numpy()plt.imshow(npimg[0], cmap='gray') # 显示灰度图像plt.show()print(f"Label: {label}")
imshow(image)
上述是昨天的代码，我们介绍了图像数据的预处理，这是我们首次接触图像数据，他和之前的结构化数据有什么差异点呢？
结构化数据（如表格）的形状通常是 (样本数, 特征数)，例如 (1000, 5) 表示 1000 个样本，每个样本有 5 个特征。图像数据的形状更复杂，需要保留空间信息（高度、宽度、通道），因此不能直接用一维向量表示。其中颜色信息往往是最开始输入数据的通道的含义，因为每个颜色可以用红绿蓝三原色表示，因此一般输入数据的通道数是 3。
| 维度索引 | 含义 | 数值说明 |
|---|---|---|
0 | 通道数（Channels） | 1 表示这是一张灰度图（仅有一个颜色通道，如黑白照片）。如果是彩色图（如RGB），通道数为 3。 |
1 | 高度（Height） | 28 表示图像的垂直像素数为28像素。 |
2 | 宽度（Width） | 28 表示图像的水平像素数为28像素。 |
MNIST 数据集是手写数字的 灰度图像，每个像素点的取值范围为 0-255（黑白程度），因此 通道数为 1。图像尺寸统一为 28×28 像素。
# 打印下图片的形状
image.shape
1.2 彩色图像
在 PyTorch 中，图像数据的形状通常遵循 (通道数, 高度, 宽度) 的格式（即 Channel First 格式），这与常见的 (高度, 宽度, 通道数)（Channel Last，如 NumPy 数组）不同。—注意顺序关系，
注意点：
- 如果用matplotlib库来画图，需要转换下顺序，我们后续介绍
- 模型输入通常需要 批次维度（Batch Size），形状变为 (批次大小, 通道数, 高度, 宽度)。例如，批量输入 10 张 MNIST 图像时，形状为 (10, 1, 28, 28)。
# 打印一张彩色图像，用cifar-10数据集
import torch
import torchvision
import torchvision.transforms as transforms
import matplotlib.pyplot as plt
import numpy as np# 设置随机种子确保结果可复现
torch.manual_seed(42)
# 定义数据预处理步骤
transform = transforms.Compose([transforms.ToTensor(), # 转换为张量并归一化到[0,1]transforms.Normalize((0.5, 0.5, 0.5), (0.5, 0.5, 0.5)) # 标准化处理
])# 加载CIFAR-10训练集
trainset = torchvision.datasets.CIFAR10(root='./data',train=True,download=True,transform=transform
)# 创建数据加载器
trainloader = torch.utils.data.DataLoader(trainset,batch_size=4,shuffle=True
)# CIFAR-10的10个类别
classes = ('plane', 'car', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck')# 随机选择一张图片
sample_idx = torch.randint(0, len(trainset), size=(1,)).item()
image, label = trainset[sample_idx]# 打印图片形状
print(f"图像形状: {image.shape}") # 输出: torch.Size([3, 32, 32])
print(f"图像类别: {classes[label]}")# 定义图像显示函数（适用于CIFAR-10彩色图像）
def imshow(img):img = img / 2 + 0.5 # 反标准化处理，将图像范围从[-1,1]转回[0,1]npimg = img.numpy()plt.imshow(np.transpose(npimg, (1, 2, 0))) # 调整维度顺序：(通道,高,宽) → (高,宽,通道)plt.axis('off') # 关闭坐标轴显示plt.show()# 显示图像
imshow(image)
注意，因为这里设计到图像的显示，所以就需要调整维度顺序：(通道,高,宽) → (高,宽,通道)
介绍下超参数的优化 优化器
优化手写数字问题 引出cnn
如何计算显存一次性可以读取多少张
随机种子
二、 图像相关的神经网络的定义
考虑课程内容的推进，今日的内容只提定义，不涉及训练和测试过程
2.1 黑白图像模型的定义
# 先归一化，再标准化
transform = transforms.Compose([transforms.ToTensor(), # 转换为张量并归一化到[0,1]transforms.Normalize((0.1307,), (0.3081,)) # MNIST数据集的均值和标准差，这个值很出名，所以直接使用
])
import matplotlib.pyplot as plt# 2. 加载MNIST数据集，如果没有会自动下载
train_dataset = datasets.MNIST(root='./data',train=True,download=True,transform=transform
)
test_dataset = datasets.MNIST(
root=‘./data’,
train=False,
transform=transform
)
# 定义两层MLP神经网络
class MLP(nn.Module):def __init__(self):super(MLP, self).__init__()self.flatten = nn.Flatten() # 将28x28的图像展平为784维向量self.layer1 = nn.Linear(784, 128) # 第一层：784个输入，128个神经元self.relu = nn.ReLU() # 激活函数self.layer2 = nn.Linear(128, 10) # 第二层：128个输入，10个输出（对应10个数字类别）def forward(self, x):x = self.flatten(x) # 展平图像x = self.layer1(x) # 第一层线性变换x = self.relu(x) # 应用ReLU激活函数x = self.layer2(x) # 第二层线性变换，输出logitsreturn x# 初始化模型
model = MLP()device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = model.to(device) # 将模型移至GPU（如果可用）from torchsummary import summary # 导入torchsummary库

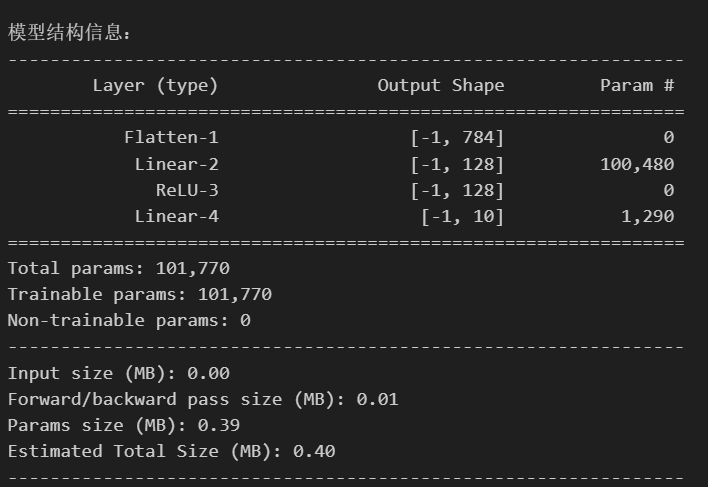

print("\n模型结构信息：")
summary(model, input_size=(1, 28, 28)) # 输入尺寸为MNIST图像尺寸
我们关注和之前结构化MLP的差异
- 输入需要展平操作
MLP 的输入层要求输入是一维向量，但 MNIST 图像是二维结构（28×28 像素），形状为 [1, 28, 28]（通道 × 高 × 宽）。nn.Flatten()展平操作 将二维图像 “拉成” 一维向量（784=28×28 个元素），使其符合全连接层的输入格式。
其中不定义这个flatten方法，直接在前向传播的过程中用 x = x.view(-1, 28 * 28) 将图像展平为一维向量也可以实现
-
输入数据的尺寸包含了通道数input_size=(1, 28, 28)
-
参数的计算
- 第一层 layer1（全连接层）
权重参数：输入维度 × 输出维度 = 784 × 128 = 100,352
偏置参数：输出维度 = 128
合计：100,352 + 128 = 100,480
- 第二层 layer2（全连接层）
权重参数：输入维度 × 输出维度 = 128 × 10 = 1,280
偏置参数：输出维度 = 10
合计：1,280 + 10 = 1,290
- 总参数：100,480（layer1） + 1,290（layer2） = 101,770
2.2 彩色图像模型的定义
class MLP(nn.Module):def __init__(self, input_size=3072, hidden_size=128, num_classes=10):super(MLP, self).__init__()# 展平层：将3×32×32的彩色图像转为一维向量# 输入尺寸计算：3通道 × 32高 × 32宽 = 3072self.flatten = nn.Flatten()# 全连接层self.fc1 = nn.Linear(input_size, hidden_size) # 第一层self.relu = nn.ReLU()self.fc2 = nn.Linear(hidden_size, num_classes) # 输出层def forward(self, x):x = self.flatten(x) # 展平：[batch, 3, 32, 32] → [batch, 3072]x = self.fc1(x) # 线性变换：[batch, 3072] → [batch, 128]x = self.relu(x) # 激活函数x = self.fc2(x) # 输出层：[batch, 128] → [batch, 10]return x# 初始化模型
model = MLP()device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = model.to(device) # 将模型移至GPU（如果可用）from torchsummary import summary # 导入torchsummary库
print("\n模型结构信息：")
summary(model, input_size=(3, 32, 32)) # CIFAR-10 彩色图像（3×32×32）
- 第一层 layer1（全连接层）
权重参数：输入维度 × 输出维度 = 3072 × 128 = 393,216
偏置参数：输出维度 = 128
合计：393,216 + 128 = 393,344
- 第二层 layer2（全连接层）
权重参数：输入维度 × 输出维度 = 128 × 10 = 1,280
偏置参数：输出维度 = 10
合计：1,280 + 10 = 1,290
- 总参数：393,344（layer1） + 1,290（layer2） = 394,634
2.3 模型定义与batchsize的关系
实际定义中，输入图像还存在batchsize这一维度
在 PyTorch 中，模型定义和输入尺寸的指定不依赖于 batch_size，无论设置多大的 batch_size，模型结构和输入尺寸的写法都是不变的。
class MLP(nn.Module):def __init__(self):super().__init__()self.flatten = nn.Flatten() # nn.Flatten()会将每个样本的图像展平为 784 维向量，但保留 batch 维度。self.layer1 = nn.Linear(784, 128)self.relu = nn.ReLU()self.layer2 = nn.Linear(128, 10)def forward(self, x):x = self.flatten(x) # 输入：[batch_size, 1, 28, 28] → [batch_size, 784]x = self.layer1(x) # [batch_size, 784] → [batch_size, 128]x = self.relu(x)x = self.layer2(x) # [batch_size, 128] → [batch_size, 10]return x
PyTorch 模型会自动处理 batch 维度（即第一维），无论 batch_size 是多少，模型的计算逻辑都不变。batch_size 是在数据加载阶段定义的，与模型结构无关。
summary(model, input_size=(1, 28, 28))中的input_size不包含 batch 维度，只需指定样本的形状（通道 × 高 × 宽）。
总结：batch_size与模型定义的关系**
| 组件 | 是否涉及batch_size | 示例代码 |
|---|---|---|
| 模型定义 | ❌ 完全无关 | class MLP(nn.Module) 中无需提及batch_size |
| torchsummary | ❌ 只需要样本形状（不含batch维度） | summary(model, input_size=(1, 28, 28)) |
| DataLoader | ✅ 在此设置batch_size | DataLoader(dataset, batch_size=64) |
| 训练循环 | ✅ 数据自动以batch形式输入模型 | for data, target in train_loader: ... |
三、显存占用的主要组成部分
昨天说到了在面对数据集过大的情况下，由于无法一次性将数据全部加入到显存中，所以采取了分批次加载这种方式。即一次只加载一部分数据，保证在显存的范围内。
那么显存设置多少合适呢？如果设置的太小，那么每个batchsize的训练不足以发挥显卡的能力，浪费计算资源；如果设置的太大，会出现OOT（out of memory）
显存一般被以下内容占用：
-
模型参数与梯度：模型的权重（Parameters）和对应的梯度（Gradients）会占用显存，尤其是深度神经网络（如 Transformer、ResNet 等），一个 1 亿参数的模型（如 BERT-base），单精度（float32）参数占用约 400MB（1e8×4Byte），加上梯度则翻倍至 800MB（每个权重参数都有其对应的梯度）。
-
部分优化器（如 Adam）会为每个参数存储动量（Momentum）和平方梯度（Square Gradient），进一步增加显存占用（通常为参数大小的 2-3 倍）
-
其他开销。
oom处理方案
下面以手写数据集为例
from torch.utils.data import DataLoader
# 定义训练集的数据加载器，并指定batch_size
train_loader = DataLoader(dataset=train_dataset, # 加载的数据集batch_size=64, # 每次加载64张图像shuffle=True # 训练时打乱数据顺序
)# 定义测试集的数据加载器（通常batch_size更大，减少测试时间）
test_loader = DataLoader(dataset=test_dataset,batch_size=1000,shuffle=False
)
手写数据集（MNIST）和当前 MLP 模型，显存占用的计算可以简化为以下几个部分。
3.1 模型参数与梯度（FP32 精度）
参数总量：101,770 个参数
- 1字节（Byte）= 8位（bit），是计算机存储的最小寻址单位。
- 位（bit）是二进制数的最小单位（0或1），例如
0b1010表示4位二进制数。 - 1KB=1024字节；1MB=1024KB=1,048,576字节
常见数据类型的字节占用
| 数据类型 | 位数（bit） | 字节（Byte） | 数值范围（近似） |
|---|---|---|---|
float32（单精度浮点数） | 32 | 4 | ±1.7×10^38 |
float64（双精度浮点数） | 64 | 8 | ±1.8×10^308 |
uint8（无符号8位整数） | 8 | 1 | 0~255 |
- MNIST数据集的原始图像像素值为0-255的整数（uint8类型，占1字节），表示灰度值（0=黑，255=白）。
- 但PyTorch的
transforms.ToTensor()会将其归一化到[0, 1]范围，并转换为float32类型（浮点型更适合神经网络计算）。
计算示例：单张MNIST图像的显存占用
-
原始像素值（uint8，未转换时）
- 尺寸：28×28像素
- 单像素占用：1字节（uint8）
- 总占用：
28×28×1 = 784字节 ≈ 0.766 KB
-
转换为
float32张量后- 尺寸：
1×28×28（通道×高×宽） - 单像素占用：4字节（float32）
- 总占用：
1×28×28×4 = 3136字节 ≈ 3.06 KB
- 尺寸：
单精度（float32）参数占用：101,770 × 4 Byte ≈ 403 KB
梯度是损失函数对模型参数的导数（∂Loss/∂Weight），用于指示参数更新的方向和幅度。梯度是损失函数对模型参数的导数（∂Loss/∂Weight），用于指示参数更新的方向和幅度。因此在默认情况下，梯度的数据类型和数目与参数相同。
梯度占用（反向传播时）：与参数相同，合计约 806 KB
3.2 优化器状态
SGD
- SGD优化器不存储额外动量，因此无额外显存占用。
- SGD 随机梯度下降，最基础的优化器，直接沿梯度反方向更新参数。
- 参数更新公式：w = w - learning_rate * gradient
Adam
- Adam优化器：自适应学习率优化器，结合了动量（Momentum）和梯度平方的指数移动平均。
- 每个参数存储动量（m）和平方梯度（v），占用约
101,770 × 8 Byte ≈ 806 KB - 动量（m）：每个参数对应一个动量值，数据类型与参数相同（float32），占用 403 KB。
- 梯度平方（v）：每个参数对应一个梯度平方值，数据类型与参数相同（float32），占用 403 KB。
3.3 数据批量（batch_size）的显存占用
- 单张图像尺寸：
1×28×28（通道×高×宽），归一化转换为张量后为float32类型- 单张图像显存占用：
1×28×28×4 Byte = 3,136 Byte ≈ 3 KB
- 单张图像显存占用：
- 批量数据占用：
batch_size × 单张图像占用- 例如：
batch_size=64时，数据占用为64×3 KB ≈ 192 KB batch_size=1024时，数据占用为1024×3 KB ≈ 3 MB
- 例如：
3.4. 前向/反向传播中间变量
- 对于两层MLP，中间变量（如
layer1的输出）占用较小：batch_size×128维向量：batch_size×128×4 Byte = batch_size×512 Byte- 例如
batch_size=1024时，中间变量约512 KB
以SGD为例，此时其他参数占用固定，batchsize会影响显存占用
| batch_size | 数据占用 | 中间变量 | 总显存占用（近似） |
|---|---|---|---|
| 64 | 192 KB | 32 KB | ~1 MB |
| 256 | 768 KB | 128 KB | ~1.7 MB |
| 1024 | 3 MB | 512 KB | ~4.5 MB |
| 4096 | 12 MB | 2 MB | ~15 MB |
| 在 PyTorch 中，在使用DataLoader加载数据时，如果不指定batch_size参数，默认值是1 |
，即每次迭代返回一个样本。这与一次性使用全部数据进行训练是完全不同的概念。如果想要一次性使用全部数据进行训练，需要手动将batch_size设置为数据集的大小，但对于大型数据集，这样做通常会导致内存不足，因为一次性将所有数据加载到内存中可能会超出硬件的内存限制。
大规模数据时，通常从16开始测试，然后逐渐增加，确保代码运行正常且不报错，直到出现 内存不足（OOM）报错 或训练效果下降，此时选择略小于该值的 batch_size。
训练时候搭配 nvidia-smi 监控显存占用，合适的 batch_size = 硬件显存允许的最大值 × 0.8（预留安全空间），并通过训练效果验证调整。
补充说明： batchsize对于训练的影响
在深度学习中，使用较大的 batch_size（批量大小）相比单样本训练（batch_size=1）有以下核心优势
- 并行计算能力最大化，减小训练时间；且大幅减少更新次数
- 梯度方向更准确，单样本训练的梯度仅基于单个数据点，可能包含大量噪声（尤其是数据分布不均或存在异常值时）。大 batch_size 的梯度是多个样本的平均值，能抵消单个样本的随机性，梯度方向更接近真实分布的 “全局最优方向”。会让训练过程更稳定，波动更小
| 场景 | 计算过程 | 参数更新方式 |
|---|---|---|
| batch_size=1 | 计算1个样本的损失 $ L_1 $ → 反向传播得到梯度 $ g_1 $ | 直接用 $ g_1 $ 更新参数 |
| batch_size=12 | 计算12个样本的损失 $ L_1, L_2, …, L_{12} $ → 分别求梯度 $ g_1, g_2, …, g_{12} $ → 计算平均梯度 $ \bar{g} = \frac{g_1 + g_2 + … + g_{12}}{12} $ | 用平均梯度 $ \bar{g} $ 更新参数 |
