电路图识图基础知识-电路接线图(八)
识读电路接线图常识
1 电路接线图与电气原理图之间的关系
电气接线图是表示电气设备、元器件或装置等项目之间的连接关系，用来进行安装接线、 线路检查、线路检修和故障处理的一种简图。
在绘制电路接线图时必须依据相应的电气原理图，电路接线后必须达到对应电气原理图所 能实现的功能，这也是检验电路接线是否正确的唯一标准。
电路接线图与电气原理图在绘图上还是有很大区别的。下图所示为三相异步电动机启动 控制电路的电气原理图和电路接线图，从图中可以看出电气原理图与电气接线图有如下区别。

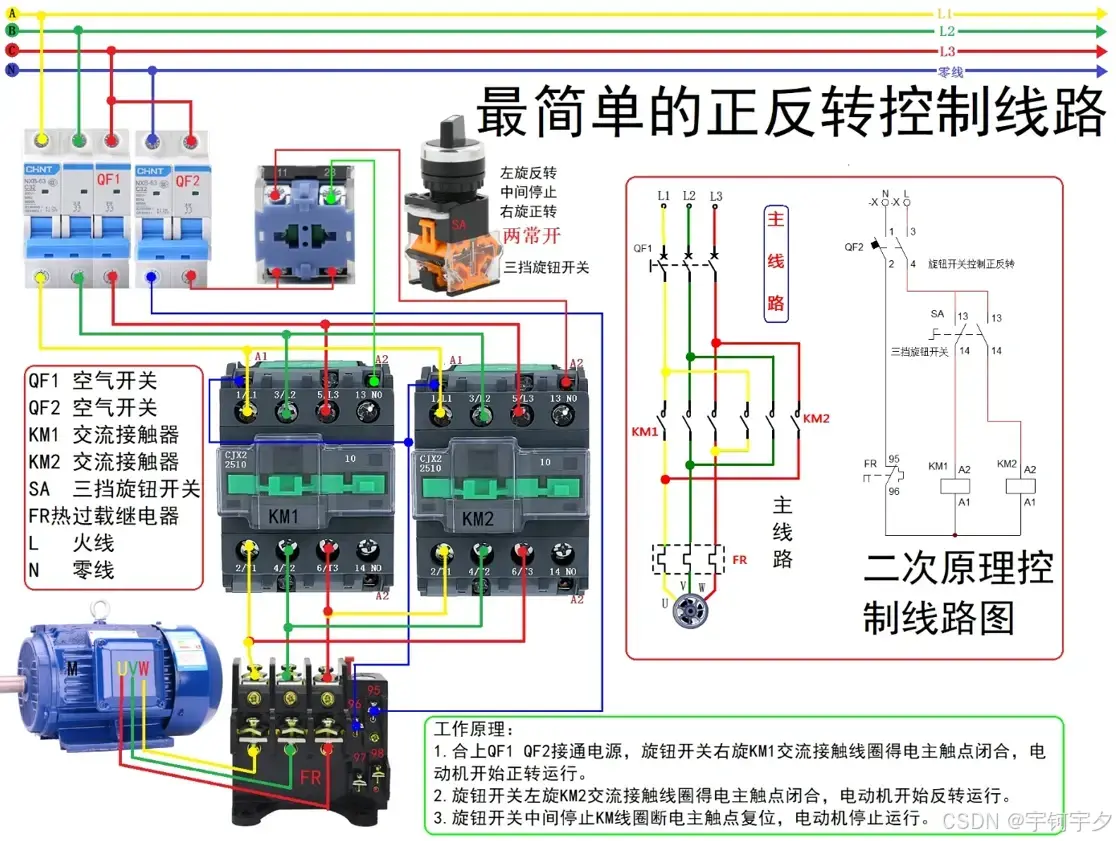

左边：电路实物接线图 右边：电气原理图
三相异步电动机正反转启动控制电路的电气原理图和电路接线图
(1)电气原理图的出发点是表明电气设备、装置和控制元件之间的相互控制关系，其目标是明确分析出电路的工作过程。电路接线图的出发点表明电气设备、装置和控制元件的具体接 线，其目标是接线方便、布线合理。
(2)在电路接线图中必须标明每条线所接的具体位置，每条线都有具体明确的线号。每个 电气设备、装置和控制元件都有明确的位置，而且将每个控制元件的不同部件都画在一起，并 且常用虚线框起来，如一个接触器是将其线圈、主触点、辅助触点都绘制在一起并用虚线框起 来。而在电气原理图中，同一个控制元件的不同部件根据其作用绘制于不同的位置，如接触器 的线圈和辅助触点绘制于辅助电路，而其主触点则绘制于主电路中。
2 电路接线图中各电气设备、装置和控制器件位置的画法与安排
2.1 电路接线图中的电气设备、装置和控制元件都是按照国家规定的电气图形符号画出的，并 不考虑其真实结构。
在绘制电气接线图时，按以下原则和规定绘制：
1)电路中各元件位置及内部结构处理
电路接线图中每个电气设备、装置和控制元件必须按照其所在配电盘中的真实位置绘制， 同一个元器件的不同部分集中绘制在一起，而且经常用虚线框起来。有的元器件用实线框图表 示出来，其内部结构全部略去，而只画出外部接线，如半导体集成电路在电路图中只画出集成 块和外部接线，而在实线框内标出元器件的型号。
2)电路接线图中的每条线都标有明确的标号(我们称为线号)
电路接线图中的每根线的两端必须标同一个线号。电路接线图中串联元器件的导线线号标 注要有一定的规律，即串联的元器件两边导线线号不同。由图3-1中带熔断器刀开关QK 两边 的导线可见，进入刀开关QK 的两根导线线号分别为 W 、V 和 U, 而从刀开关接出的三根导线 线号分别为W₁ 、V₁ 和 U₁。
3)电路接线图中同号线的导线的连接
电路接线图中，凡是标有同线号的导线可以并接于一起。如图3-1中的连接熔断器FU2 的 两根线和连接交流接触器KM 主触点的两根线号均为V₁ 和 U₁, 则说明这四根线都是来自刀开 关QK 下端的V₁ 和 U₁ 处：也就是说，从刀开关V₁ 和 U₁ 处可各引出两根线分别接于KM 主触 点和熔断器FU2 的进入端。
4)电气器件的进线端与出线端的接法
元器件的上端就是接线柱进线端，而元器件的下端则是接线柱出线端。
2.2 电路接线图中各电气设备、装置和控制器件位置的安排
1)出入线端子处理
电源引入线端子和配电盘引出线端子通常安排在配电盘的下方或左侧。
2)控制开关处理
配电盘总电源控制开关(刀闸开关或断路器)一般安排在配电盘的上方位置(左上方)。
配电盘中有熔断器时，熔断器也安装在配电盘的上方位置。
4)开关处理
电路中按钮开关、转换开关、旋转开关通常安装于容易操作的面板上，而不安装在配电 盘上。按钮开关、转换开关、旋转开关与配电盘上控制元件之间的连接线通常是通过端子来 连接的。
5)指示灯处理
电路中的指示灯(信号灯)都是安装在容易观察的面板上。指示灯的连接线也是通过配电盘 所设置的端子引出。
6)交直流元器件区分处理
为了避免交流与直流连接线搞错，电路中采用直流控制的元器件与采用交流控制的元器件 是分区域安装的。
3 配电盘布线方法
配电盘导线布置又称布线，分板前布线和板后布线两种。

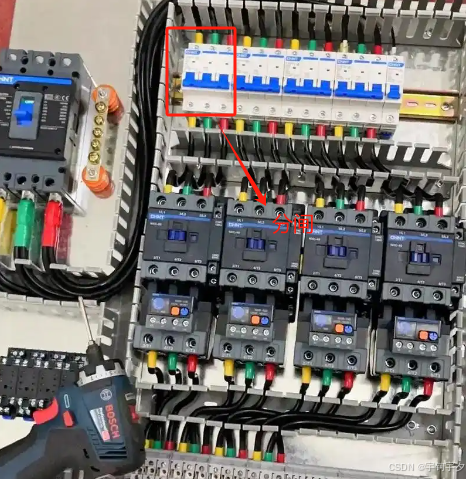

下图所示为配电盘实物图。
板前布线遵循两个原则：
(1)布线时通常将电源入线与其他线分开布置，直流线路与交流线路分开布置。
(2)配电盘若采用板前布线，尽量做到走线美观。板前布线多数采用走线槽布线方式，有 时也采用线龙走线方式。图3-3所示为塑料线槽的实物图。
