帕累托前沿（Pareto Frontier）
帕累托前沿是多目标优化问题中的核心概念，也称为帕累托最优边界。其本质是描述在多目标条件下无法进一步优化某一目标而不损害其他目标的解集。
一 核心概念
帕累托最优（Pareto Optimality）：若在多目标优化问题中，某一解的任一目标想要改进时，必然导致至少另一目标变差，则此解为“帕累托最优”。如果某一解的任一目标改进没导致其他目标改变，那就说明还没到边界，不是“帕累托最优”。
帕累托支配（Pareto Dominance）：解A“支配”解B，当且仅当在所有目标上A不劣于B，且至少在一个目标上A严格优于B。此时B为被支配解，可淘汰。核心作用在于提供一种客观标准，帮助区分不同解的优劣关系，从而高效筛选最优解集。更是简化问题、指导算法、辅助决策的关键工具，理解并合理运用帕累托支配，能显著提升分析效率。
二 计算步骤
2.1明确优化问题
（1）定义目标函数：明确需要优化的目标（如最小化成本、最大化收益等）。
（2）定义约束条件：列出问题的限制条件（如资源限制、物理约束等）。
（3）决策变量：确定影响目标的变量（如投资金额、材料厚度等）。
# Python中目标函数示例（以两个目标为例）
def objective(x):f1 = x[0] * 2 + x[1] * 3 # 成本f2 = -x[0] * 0.5 - x[1] * 0.8 # 收益（最大化转换为最小化）return [f1, f2]
2.2选择优化方法
根据问题类型和规模选择合适的算法：
（1）数学规划法（如加权和法、ε-约束法）
适用场景：目标函数可微分，问题规模较小。
from pyomo import environ as pe# 创建模型
model = pe.ConcreteModel(name='Linear_Optimization')# 定义变量（注意：此处补充定义model.y）
model.x = pe.Var(domain=pe.NonNegativeReals) # x为非负实数
model.y = pe.Var(domain=pe.NonNegativeReals) # y为非负实数# 定义目标函数（最小化 2x + 3y）
model.obj = pe.Objective(expr=2 * model.x + 3 * model.y, sense=pe.minimize)# 添加约束条件
model.constraint1 = pe.Constraint(expr=model.x + model.y >= 10) # x + y ≥ 10
model.constraint2 = pe.Constraint(expr=model.x <= 5) # x ≤ 5# 选择求解器（IPOPT适用于非线性，GLPK更适合线性问题）
solver = pe.SolverFactory('glpk') # 需确保已安装GLPK# 求解模型并输出结果
results = solver.solve(model)# 打印解的状态和变量值
print("Solver Status:", results.solver.status)
print("Optimal Solution:")
print("x =", pe.value(model.x))
print("y =", pe.value(model.y))
print("Objective Value =", pe.value(model.obj))

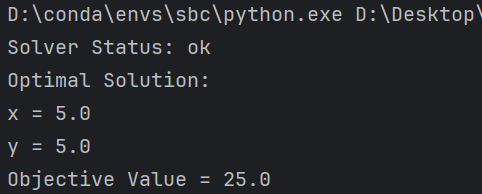

输出结果为：
（2）进化算法（如NSGA-II、MOEA/D）
适用场景：非凸、非线性、高维问题。
2.3计算帕累托前沿
（1）生成初始候选解集
（2）不断迭代，合并支配关系筛选非劣解
（3）记录所有未被支配的解，形成帕累托前沿
from pymoo.optimize import minimize
problem = ... # 自定义问题类（继承自pymoo.core.Problem）
result = minimize(problem, algorithm, ('n_gen', 100))
pareto_front = result.F # 帕累托前沿的目标函数值矩阵
2.4可视化与决策
二维可视化：直接绘制散点图，横纵轴为两个目标值，前沿呈“L”型。
import matplotlib.pyplot as plt
plt.scatter(pareto_front[:,0], pareto_front[:,1], edgecolor='r', facecolor='none')
plt.xlabel("Cost ($)")
plt.ylabel("Performance (%)")
plt.title("Pareto Frontier")
plt.show()
高维可视化：使用平行坐标或径向坐标图。
三 工具对比
| 工具 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| pymoo | 复杂多目标问题（进化算法） | 支持NSGA-II、MOEA/D等主流算法 | 学习曲线较陡 |
| Platypus | 快速原型设计 | API简单，支持多种算法 | 文档较少 |
| MATLAB/GA | 工程优化（工业领域常用） | 可视化友好，集成性好 | 商业软件成本高 |
| Excel Solver | 简单线性/多目标问题 | 无需编程，适合小型问题 | 无法处理高维/非线性 |
四 代码示例
经典的 ZDT1测试问题，用于验证多目标优化算法
import numpy as np
import matplotlib.pyplot as plt
from pymoo.algorithms.moo.nsga2 import NSGA2
# 从 operators 模块导入采样、交叉和变异操作
from pymoo.operators.sampling.rnd import FloatRandomSampling # 替换原 get_sampling("real_random")
from pymoo.operators.crossover.sbx import SBX
from pymoo.operators.mutation.pm import PM
from pymoo.problems import get_problem
from pymoo.optimize import minimize
from pymoo.visualization.scatter import Scatter# -------------------------- 1. 定义问题 --------------------------
problem = get_problem("zdt1") # ZDT1测试问题# -------------------------- 2. 配置算法 --------------------------
algorithm = NSGA2(pop_size=100,sampling=FloatRandomSampling(), # 使用新的采样类实例crossover=SBX(prob=0.9, eta=15), # 实例化交叉操作mutation=PM(eta=20), # 实例化变异操作eliminate_duplicates=True
)# -------------------------- 3. 运行优化 --------------------------
result = minimize(problem,algorithm,('n_gen', 100),seed=1,verbose=False
)# -------------------------- 4. 可视化 --------------------------
pareto_front = problem.pareto_front()
pareto_solutions = result.Ffig, ax = plt.subplots(figsize=(8, 6))
ax.scatter(pareto_front[:, 0], pareto_front[:, 1], color="blue", s=20, label="True Pareto Front", alpha=0.6)
ax.scatter(pareto_solutions[:, 0], pareto_solutions[:, 1], color="red", s=30, edgecolor="black", label="NSGA-II Solutions")
ax.set_xlabel("Objective 1 (f₁)", fontsize=12)
ax.set_ylabel("Objective 2 (f₂)", fontsize=12)
ax.set_title("Pareto Front Comparison for ZDT1", fontsize=14)
ax.legend()
plt.tight_layout()
plt.show()
输出为：
蓝色散点：理论上的真实帕累托前沿（凸型曲线）
红色散点：NSGA-II算法找到的近似解
五 总结
帕累托前沿分析通过提供系统性权衡视角，帮助决策者在多目标冲突中找到最优解集。
成功应用需结合以下步骤：
（1）精准建模：明确定义目标和约束条件。
（2）合理选算法：根据问题复杂度选择数学规划或进化方法。
（3）结果解释：通过可视化与偏好分析选定最终方案。
帕累托前沿是解决复杂多目标问题的核心工具。
