AD-PCB--元件库介绍及电阻电容模型的创建 DAY4

1.元件库

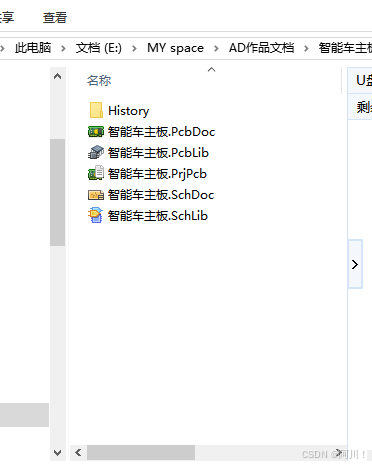

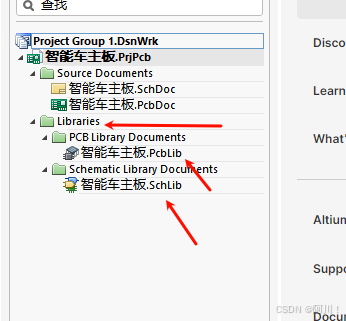

昨天我们创建了工程：

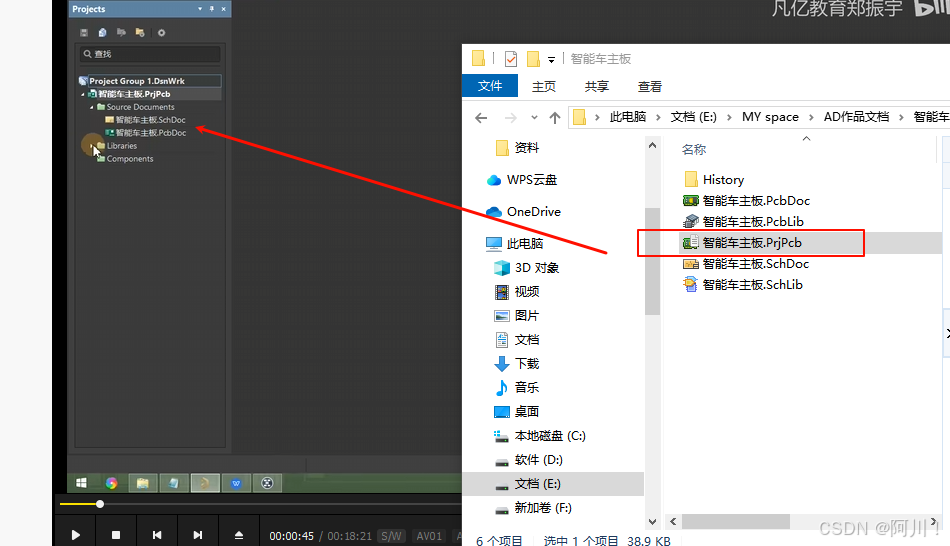

直接拖进AD平台。

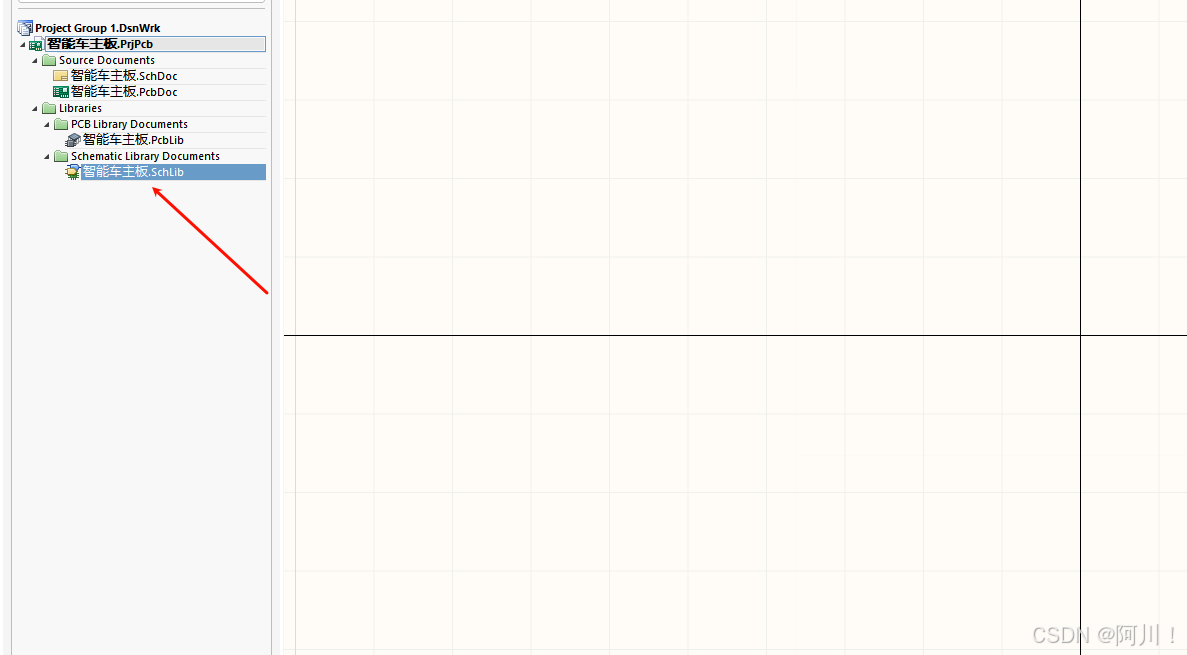

单独打开我们创建的元件库。

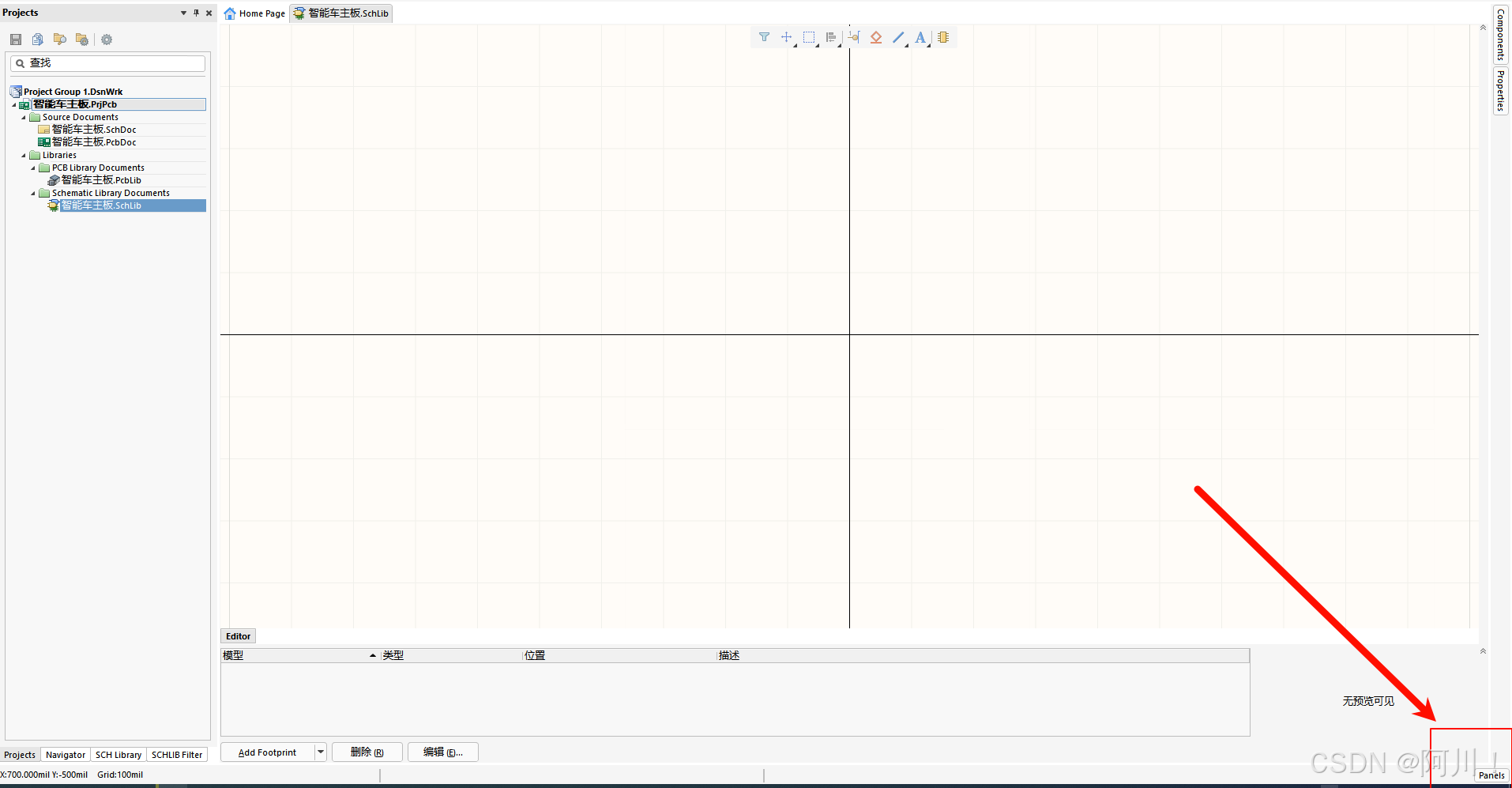

右下角有个panels

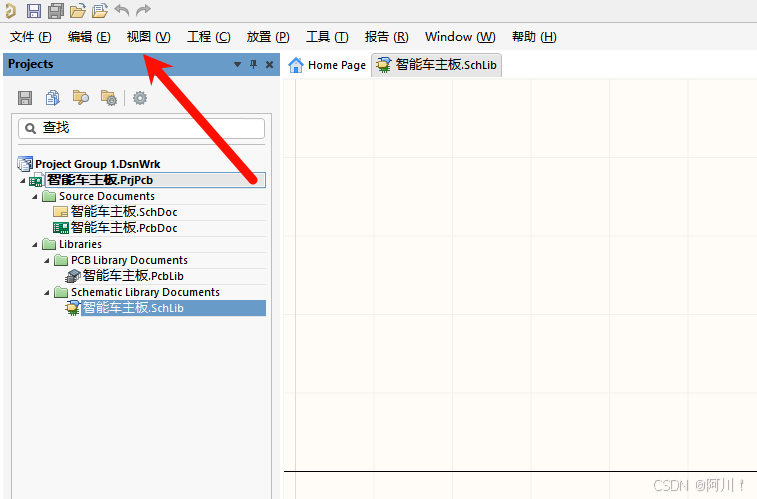

如果找不到panels,就去视图里面找状态栏。

点击状态栏，打开就有。

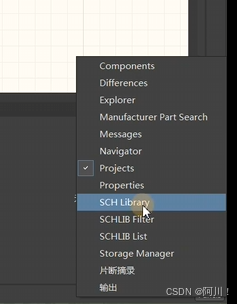

点击panels,点击SCH Library

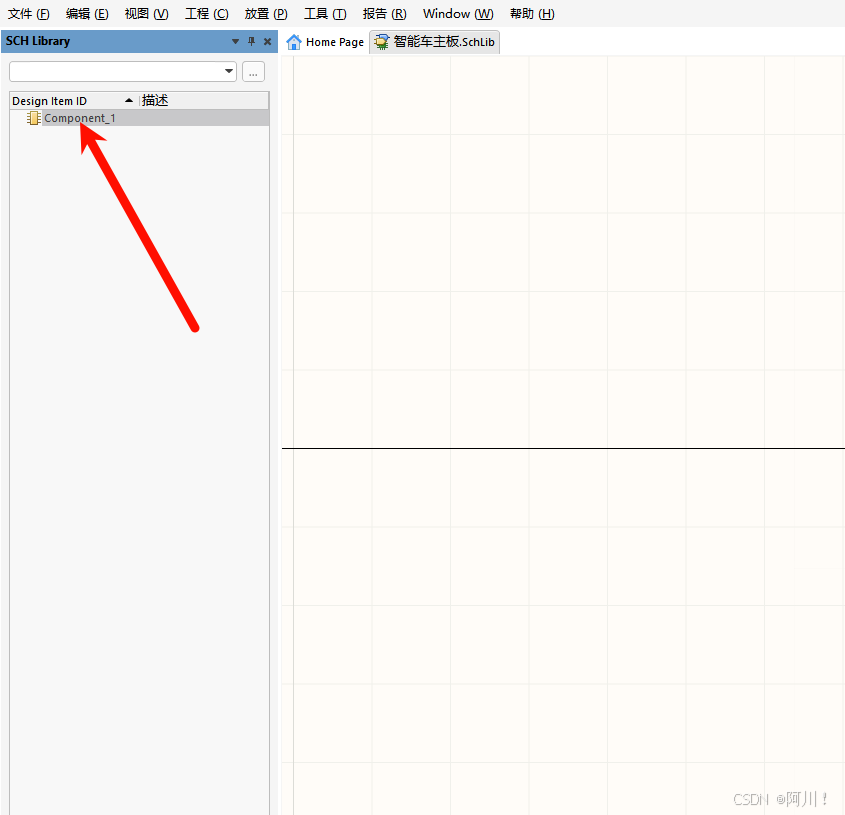

右边就会有元件库的列表。

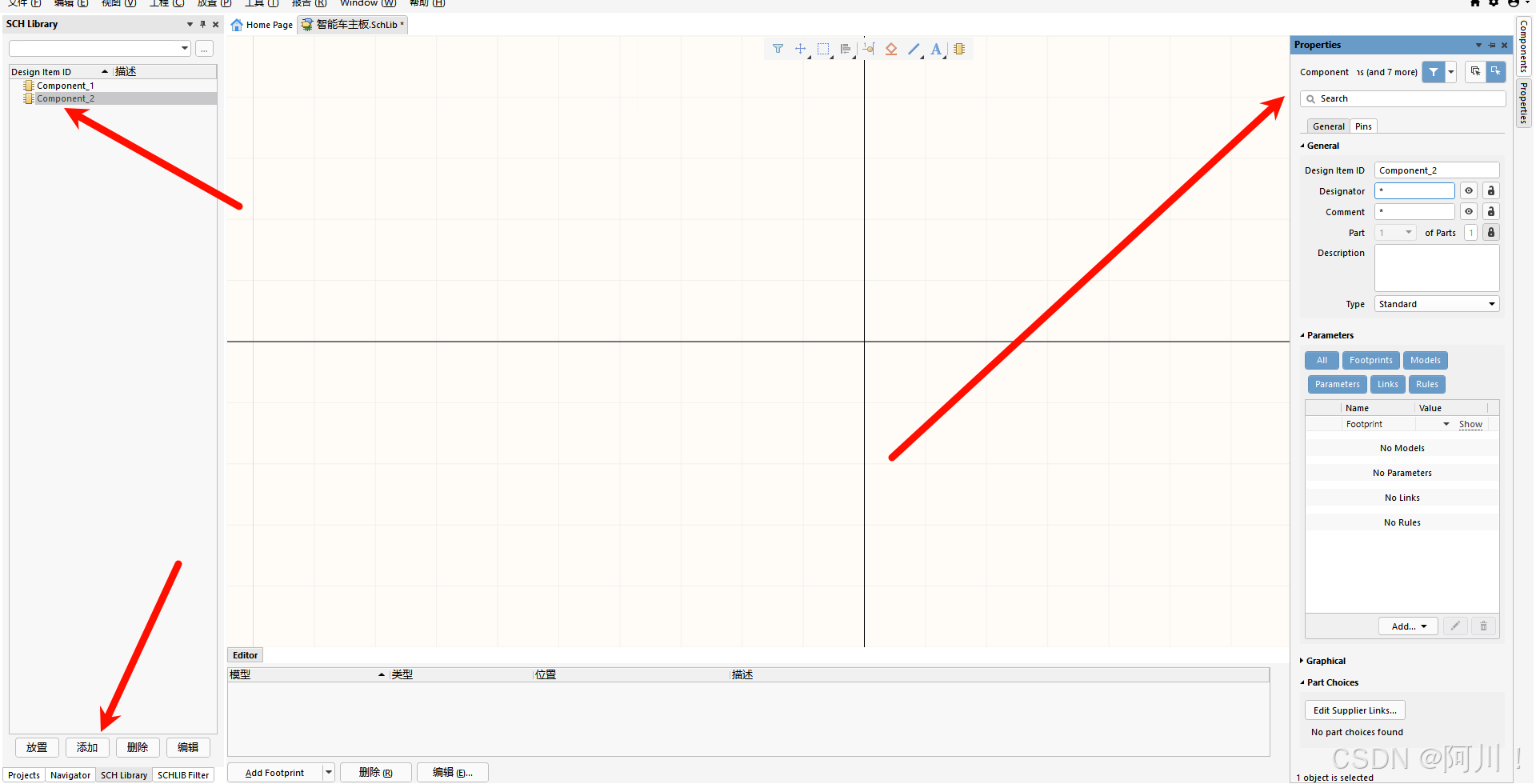

我们想要添加一个元件，可以在这里操作。

双击创建出来的元件列，会出现属性。

比如我们想做一个电阻的模型，就给他一个RES的命名。电容的模型，就给名CAP。

我们需要创造的模型有很多，比如电容模型：

普通电容

极性电容：

这些模型是怎样创建的？

从这篇开始，一个一个接着学做。

2.模型

我们要做所有的模型明显不可能，就从学方法开始。学会了一通百通。

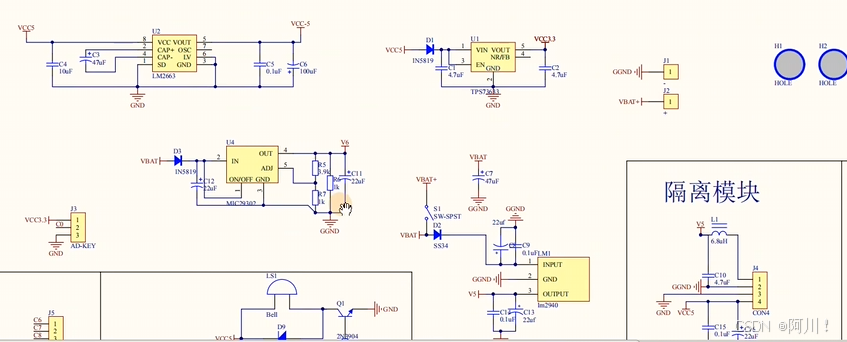

我们画的模型，元件符号是元件在原理图上的表现形式。

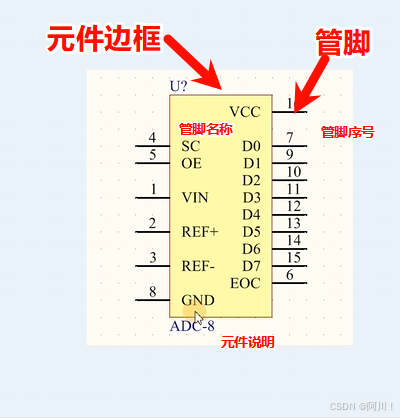

绘制元件库的时候，我们都需要有这些元素。因为这不是实物的表示，未必就要一模一样，可以自己个性化表现。

3.动手画元件库

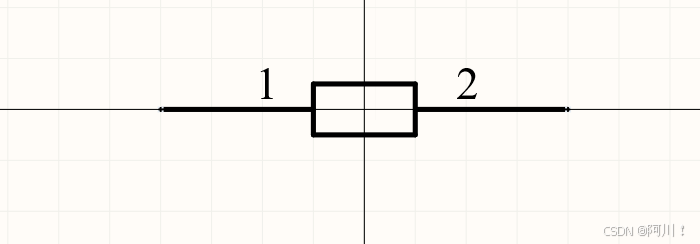

3.1电阻模型

电阻我们都知道长什么样，我们可以先放管脚。

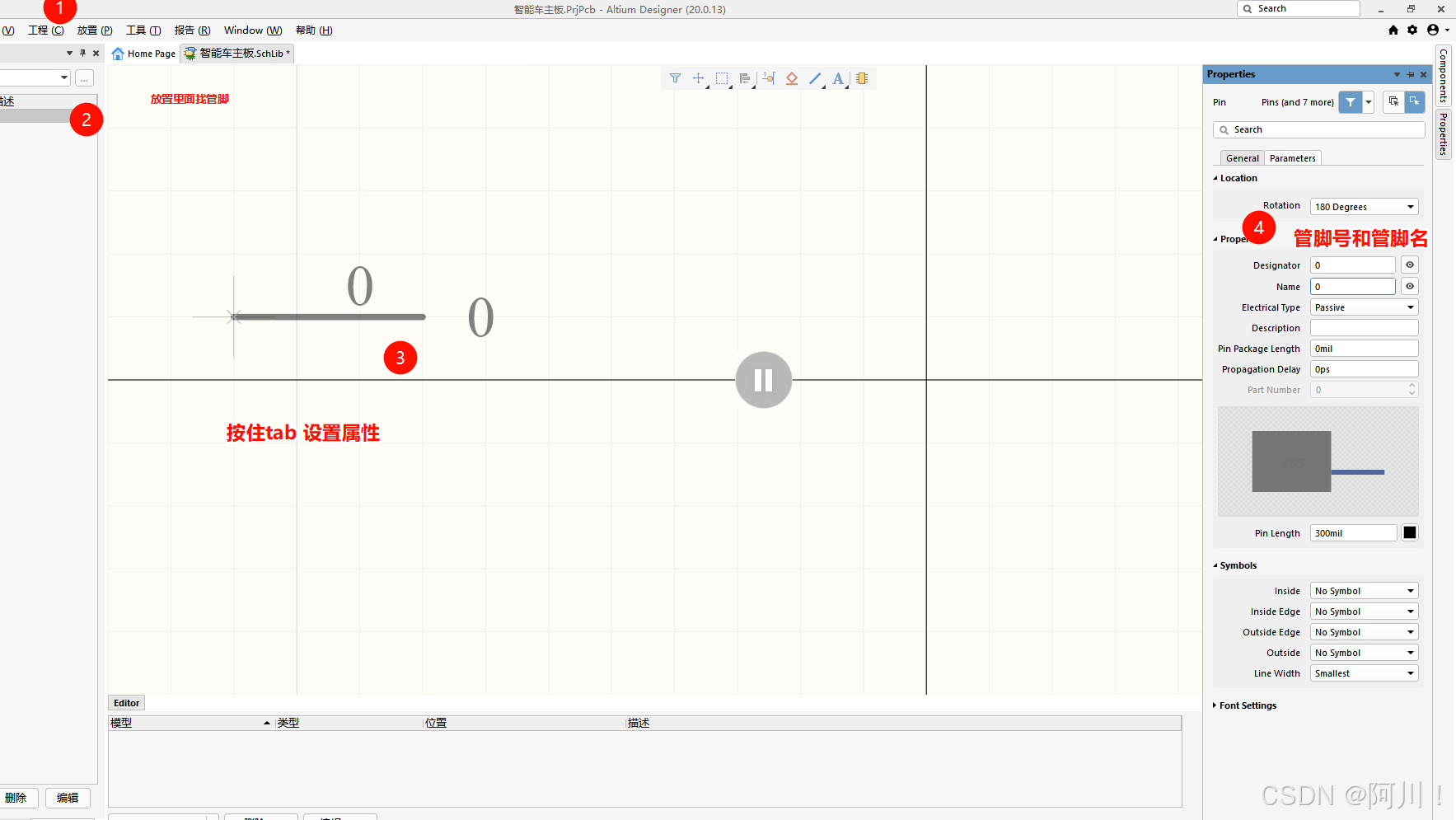

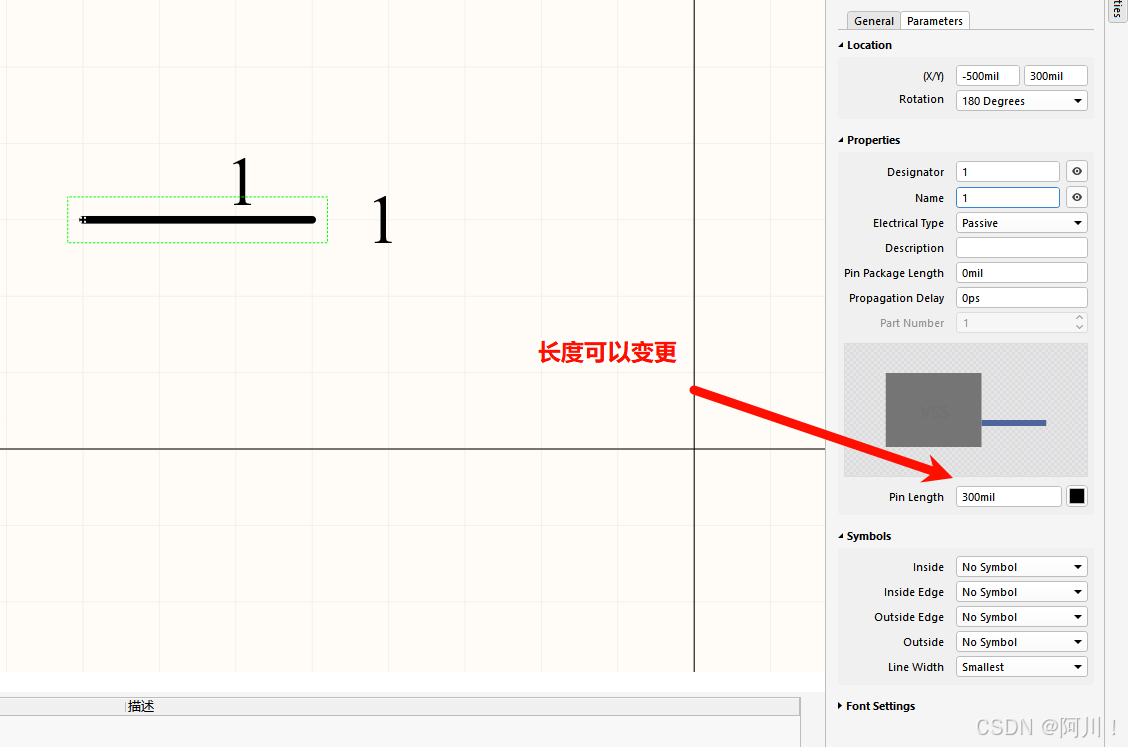

管脚有电器属性：

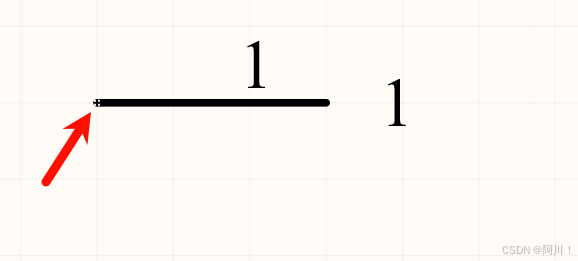

四个点是电气连接点，注意不要放反。

有四个点的是连接导线的。

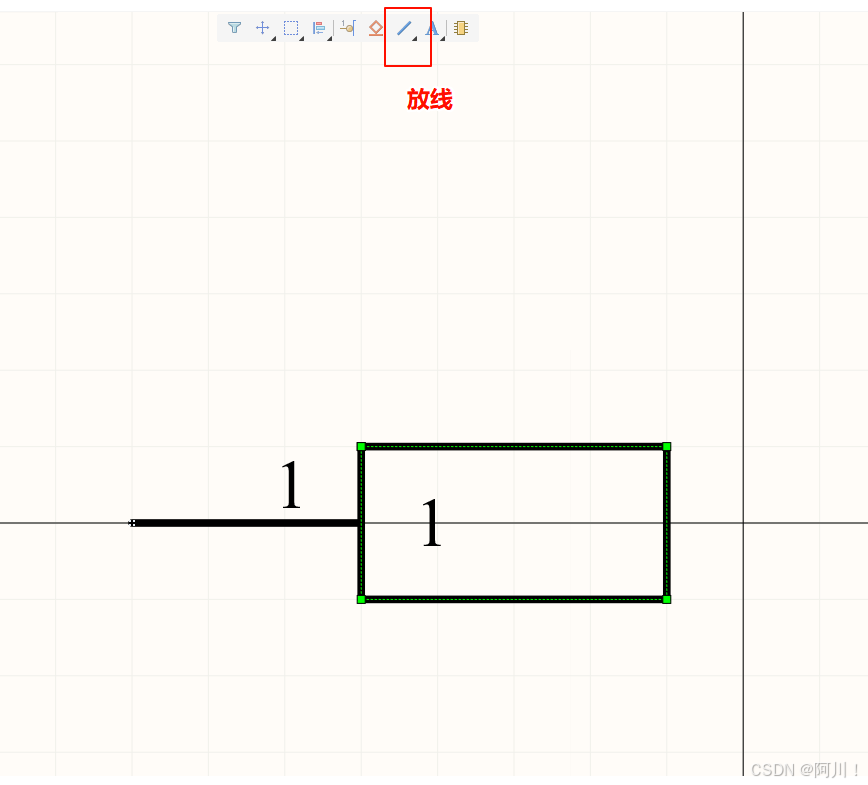

电阻的形状我们都知道，立刻绘制吧。

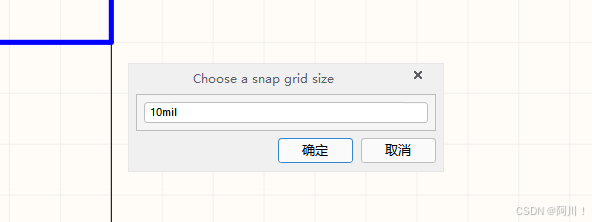

可以调整：在视图栏找栅格，设置栅格就可以对格点进行设置，设置成10mil.相对应的调整会更好。

不必要太长，形状对称

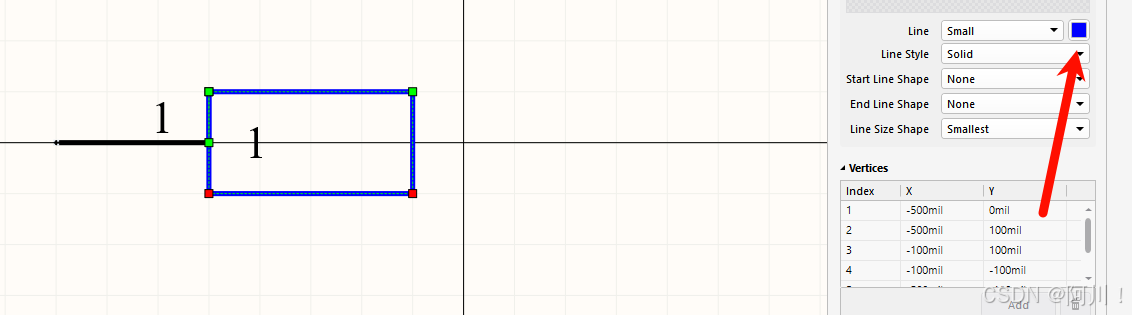

颜色也是可以变的，变成蓝色。

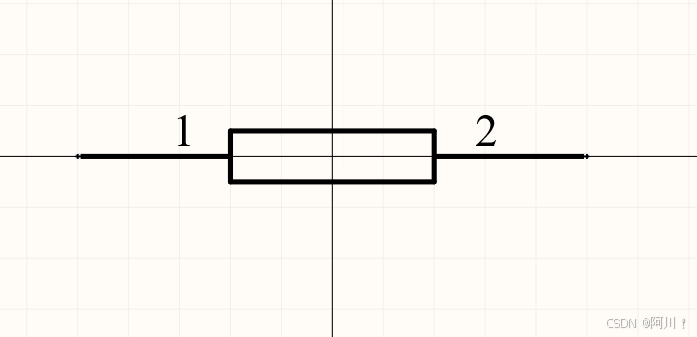

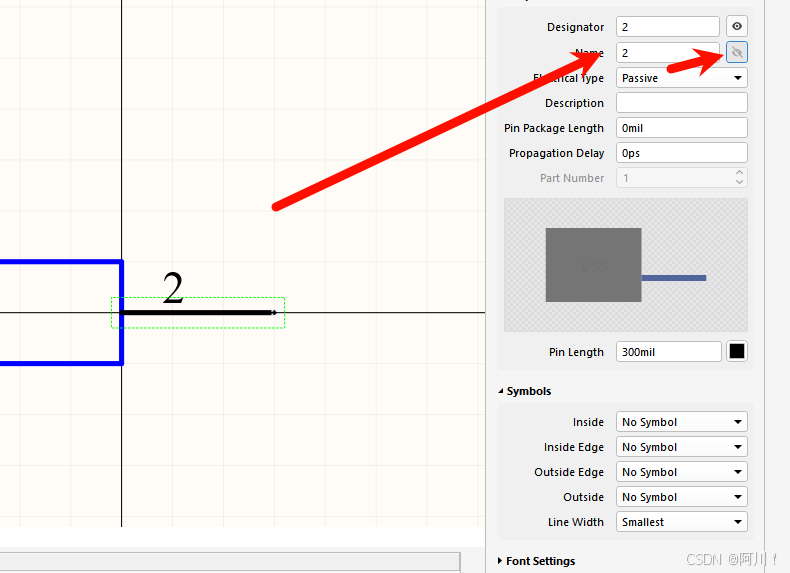

ctrl c复制管脚，按住shift拖动它，就能复制一个2出来。隐藏掉元件名，就创建好了。

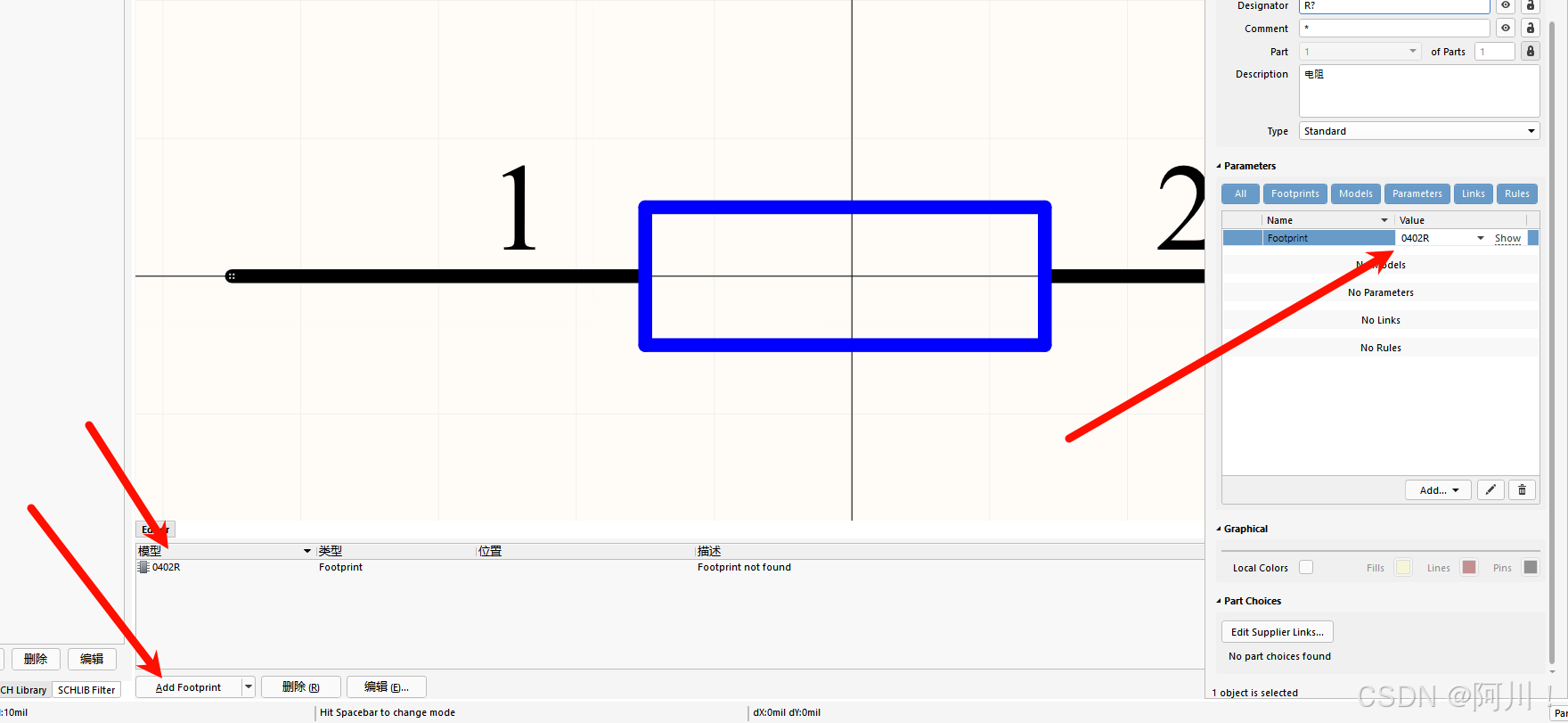

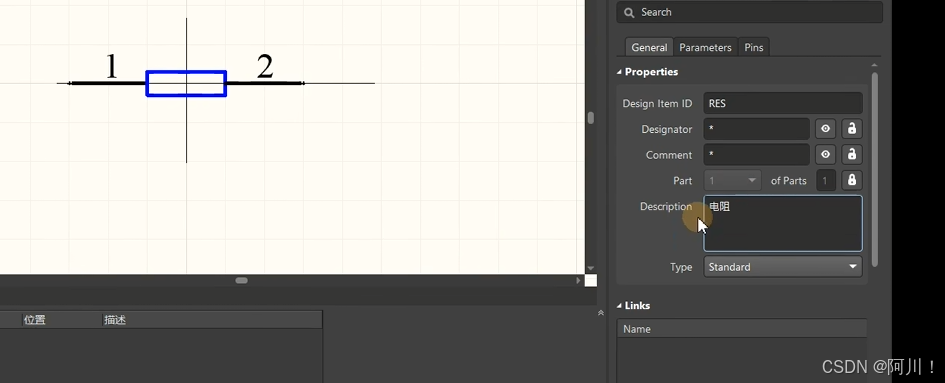

添加对元件的说明，可以是备注。编号和公司厂商啥的。

增加一些链接

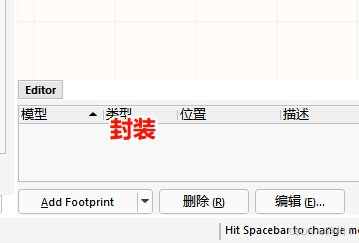

因为一个电阻的封装有很多，我们可以现在不急着添加封装，等真正要用的时候根据需求设置即可。

3.2电容模型

电容也是一样的道理。

之后我们会画更多类型的模型。
