GC1267F：单相全波风扇电机预驱动芯片解析

      在现代电子设备中，风扇电机的驱动控制是散热系统的关键组成部分。GC1267F 是一款由浙江新麦科技有限公司生产的单相全波风扇电机预驱动芯片，适用于需要大风量和大电流的服务器以及消费类电器风扇电机驱动。

芯片特性

GC1267F 支持外部 PWM 信号的变速功能，通过少量外部元件即可实现高效、低噪音、低功耗的变速驱动风扇电机。它具备多种保护功能，如电流限制电路、反应电流切断电路、锁定保护和自动复位电路，确保电机运行的稳定性和安全性。此外，该芯片还提供 FG（转速检测）输出和热关断电路，进一步增强了其可靠性和适用性。

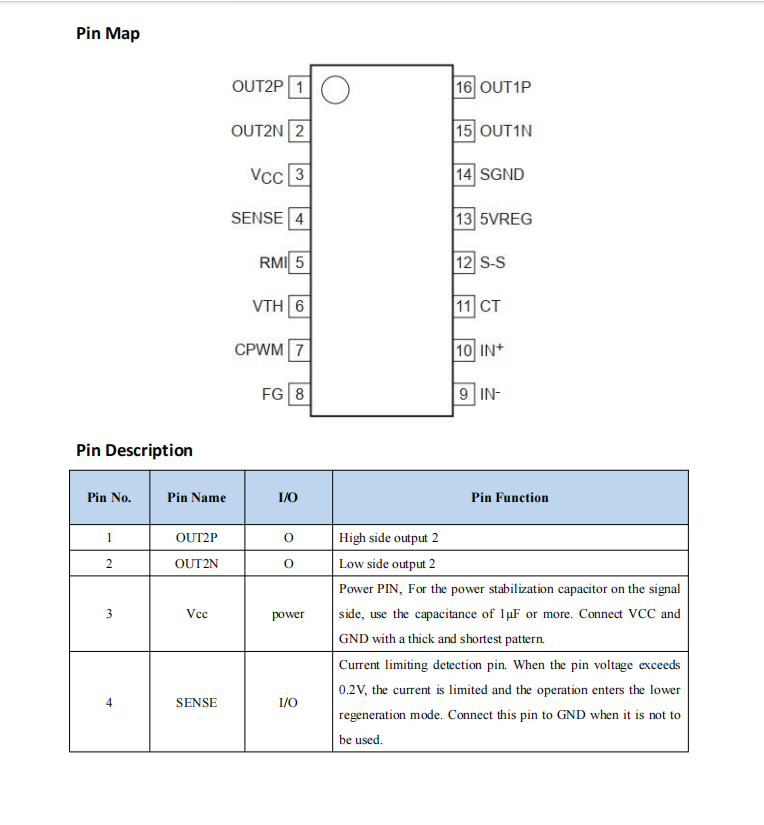

引脚功能

GC1267F 的引脚设计充分考虑了灵活性和功能性。例如，SENSE 引脚用于电流限制检测，当引脚电压超过 0.2V 时，电流将被限制。RMI 引脚用于设置最低速度，而 VTH 引脚则用于速度控制。此外，CPWM 引脚连接用于生成 PWM 基本频率的电容，FG 引脚为开路集电极输出，可用于检测电机转速。

应用场景

GC1267F 广泛应用于 CPU 散热器、显卡风扇、计算机外设、工业设备、服务器和自动售货机等领域。其 SSOP16 封装形式，尺寸为 4.0*5.0 mm，间距为 0.635 mm，适合紧凑型设计。

性能参数

在电气特性方面，GC1267F 在 25°C 的环境温度下，工作电压范围为 5.5V 至 16V。5VREG 引脚在 5mA 的负载下，输出电压范围为 4.80V 至 5.10V。电流限制电压为 185mV 至 220mV，确保电机在安全电流范围内运行。

控制方式

GC1267F 的速度控制通过比较 CPWM 振荡电压（1.1V 至 3.0V）和 VTH 电压实现。当 VTH 电压较低时，输出 ON-DUTY 增加，从而提高电机转速。此外，芯片还支持软启动功能，通过调整 S-S 引脚与 5VREG 之间的电容来控制启动速度。

GC1267F 以其出色的性能和广泛的应用范围，成为电子设备散热系统中的理想选择。它不仅提供了高效的电机驱动解决方案，还通过多种保护功能确保了系统的稳定性和可靠性
