RK3566 Android12 HG24C02MM/TR EEPROM适配

news 来源：原创 2025/5/30 13:36:28

一、背景

近期项目中，有一个需求，要使用RK3566 Android12平台适配一款HG24C02MM/TR EEPROM芯片，通过i2c实现主板与EEPROM芯片的数据通讯。废话不多说，来看资料。

二、芯片资料

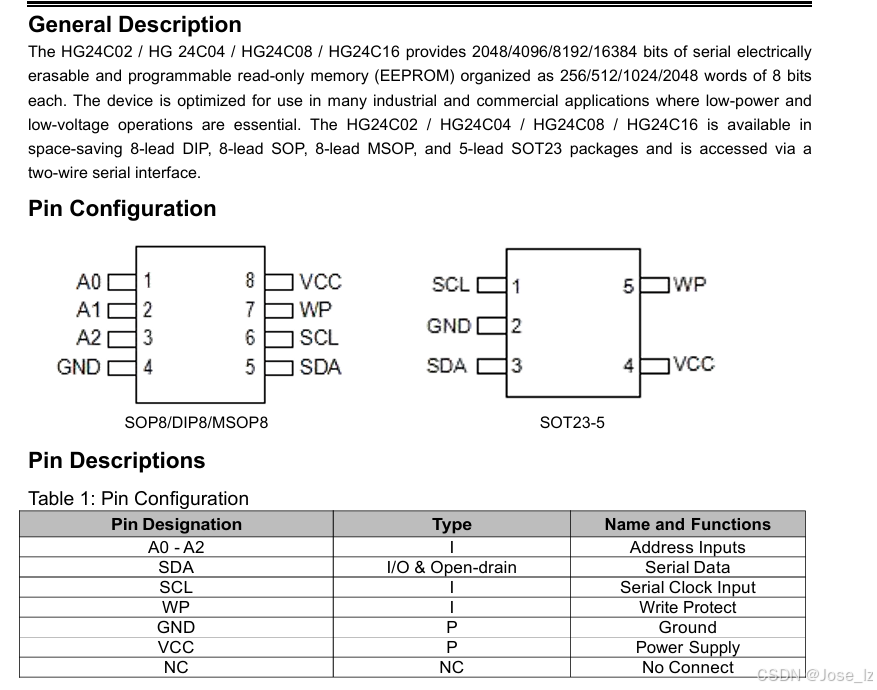

HG24C02 / HG24C04 / HG24C08 / HG24C16是提供2048/4096/8192/16384位串行电可擦除和可编程只读存储器（EEPROM），组织为256/512/1024/2048个8位字。该设备经过优化，适用于许多工业和商业应用，其中低功耗和低电压操作是必不可少的。HG24C02 / HG24C04 / HG24C08 / HG24C16有节省空间的8引脚DIP， 8引脚SOP， 8引脚MSOP， 5引脚SOT23封装，通过两线串行接口接入。翻译不太准确，直接看原文：

简单讲，在下使用的这款芯片为2Kbit(256x8)的串行EEPROM，采用I2C接口通信。要通过I2C做通讯，该芯片采用SDA引脚实现双向的数据传输，SCK作为I2C的时钟输入。。。表格如下：

引脚号	引脚名称	功能描述
1	A0	设备地址输入位 0（可硬件配置，用于多设备区分）
2	A1	设备地址输入位 1（可硬件配置，用于多设备区分）
3	A2	设备地址输入位 2（可硬件配置，用于多设备区分）
4	GND	地（GND）（电源负极，0V参考）
5	SDA	串行数据线（双向数据传输，开漏输出，需上拉电阻）
6	SCL	串行时钟线（I²C 时钟输入，上升沿采样数据）
7	WP	写保护（高电平禁止写入，低电平允许写入）
8	VCC	电源正极（典型电压：1.7V~5.5V）

这里值得留意的是A0、A1、A2这三个引脚，通过查看硬件的配置，设定其电平高低为0还是1，以便于区分多个设备，比如在下的项目就采用两个HG24C02芯片，那么就得做区分处理，让软件能够识别到不同的芯片，这点下文细谈。

在下在开发过程中真正采用到的信息资料也就上述内容，其余的有兴趣可从datasheet规格书中了解。

三、硬件接线

鉴于保密需求，该方面不作展示。

四、软件调试

1、DTS配置

首先得先搞懂EEPROM的IIC设备地址是哪个，如同前面提到过的，这里我们要去看硬件上A0、A1、A2引脚的接线。在下的电平配置分别是：

第一个HG24C02芯片为A0=0，A1=0，A2=1

第二个HG24C02芯片为A0=0，A1=1，A2=1

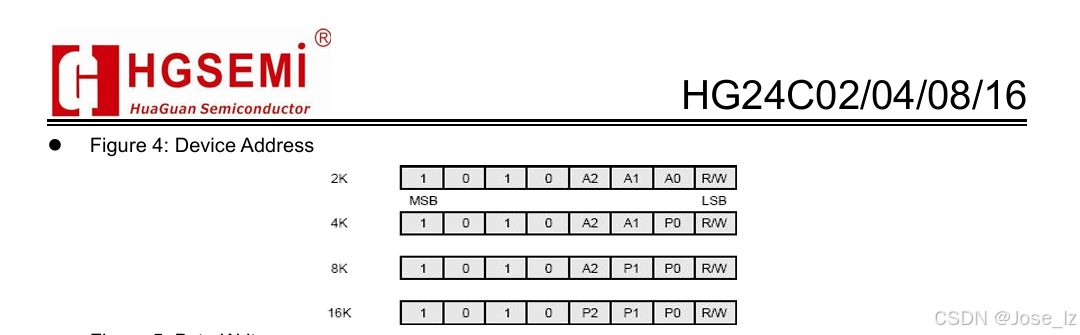

这里呢我们看到芯片规格书中的下图所示

可以得知在下使用的芯片设备地址常规配列为：

1 0 1 0 A2 A1 A0 R/W

通常R/W位值默认是0，那么，

第一个芯片的地址的二进制序列为

10101000

右移一位，得到

01010100

化为16进制，得到的值即为该芯片的I2C设备地址：

0x54

同理，第二个芯片的地址的二进制序列为

10101100

右移一位，得到

01010110

转换16进制，得到第二个芯片的I2C设备地址：

0x56

那么dts中配置如下：

&i2c3 {status = "okay";pinctrl-names = "default";pinctrl-0 = <&i2c3m1_xfer>;	eeprom@54{compatible = "atmel,24c02";reg = <0x54>;// pagesize = <8>;status = "okay";};};&i2c5 {status = "okay";pinctrl-names = "default";pinctrl-0 = <&i2c5m0_xfer>;eeprom@56{compatible = "atmel,24c02";reg = <0x56>;// pagesize = <8>;status = "okay";};
};

其中，驱动部分我们使用at24c02的驱动，因为HG24C02和AT24C02在硬件接口、通信协议以及功能逻辑上完全兼容，属于同类型的I2C EEPROM存储设备。该驱动在RK的SDK中已经适配，我们直接调用即可。

通过查看对应驱动的Makefile文件和Kconfig文件可知，我们需同步打开配置如下：

CONFIG_EEPROM_AT24=y

2、调试测试

接下来，编译烧录系统，我们用命令查看i2c3和i2c5上的设备：

rk3566:/ # i2cdetect -y 30  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- UU -- -- -- -- -- -- -- 5c -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --rk3566:/ # i2cdetect -y 50  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- UU -- -- -- -- -- -- -- 5e --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

可以知道，我们在0x54和0x56上的两个i2c设备的内核驱动已经成功加载，当然，这里也可以通过log查看驱动加载的流程。接下来，我们查看生成的EEPROM节点，以I2C5为例，如下

rk3566:/ # cd /sys/bus/i2c/devices/5-0056/
rk3566:/sys/bus/i2c/devices/5-0056 # ls
5-00560  driver  eeprom  modalias  name  of_node  power  subsystem  uevent
rk3566:/sys/bus/i2c/devices/5-0056 # echo "Hello World" > eeprom
rk3566:/sys/bus/i2c/devices/5-0056 # cat eeprom
Hello World
er eeprom modalias name of_node power subsystem uevent
5-26 09:00:44/sys/bus/i2c/devices/5-0056/eeprom����������������������������������������������������������������������������������������������������������������������������������������������
rk3566:/sys/bus/i2c/devices/5-0056 #

成功加载驱动的话，会生成有一个EEPROM节点，通过echo命令往里面写值，可以看到，cat命令后能输出我们先前输入进去的内容"Hallow World"。到这里，我们基本上打通了这个HG24C02芯片的底层配置。为了方便后续Android系统服务（比如hal或vendor进程）访问这些EEPROM设备，我们再把它们的权限组修改，如下配置：

Index: device/rockchip/rk356x/init.rk356x.rc
===================================================================
--- device/rockchip/rk356x/init.rk356x.rc       (revision 6666)
+++ device/rockchip/rk356x/init.rk356x.rc       (revision 6667)
@@ -44,6 +44,12 @@
on boot...... # reduce schedul time to improve io performancewrite /sys/kernel/debug/sched_features NO_ENERGY_AWARE
+
+    chown system system /sys/bus/i2c/devices/3-0054/eeprom
+    chmod 0660 /sys/bus/i2c/devices/3-0054/eeprom
+
+    chown system system /sys/bus/i2c/devices/5-0056/eeprom
+    chmod 0660 /sys/bus/i2c/devices/5-0056/eepromon init# Increased power consumption and CPU in exchange for memory

至此，完成整个开发流程。
