Linux GPIO子系统深度解析：从历史演进到实战应用

news 来源：原创 2025/5/31 16:14:25

Linux GPIO子系统深度解析：从历史演进到实战应用

前言

作为一名嵌入式开发者，你是否曾经困惑过Linux GPIO子系统的复杂性？从早期的直接寄存器操作到现在的libgpiod库，GPIO的使用方式发生了翻天覆地的变化。今天，我们就来深入探讨这个看似简单却内藏玄机的子系统。

GPIO（General Purpose Input/Output）作为嵌入式系统中最基础的硬件接口，几乎存在于每一个项目中。无论是控制LED、读取按键状态，还是与各种传感器通信，GPIO都扮演着不可或缺的角色。但你真的了解Linux内核是如何管理这些看似简单的引脚吗？

本文将带你从历史的角度理解GPIO子系统的演进，深入分析现代架构的设计思想，并通过实际代码示例展示如何在项目中正确使用GPIO。无论你是内核开发者还是应用工程师，相信都能从中获得有价值的见解。

目录

  1. 一段关于GPIO的历史
  2. 现代GPIO架构：不只是简单的开关
  3. 深入内核：GPIO是如何工作的
  4. 实战演练：让我们写点代码

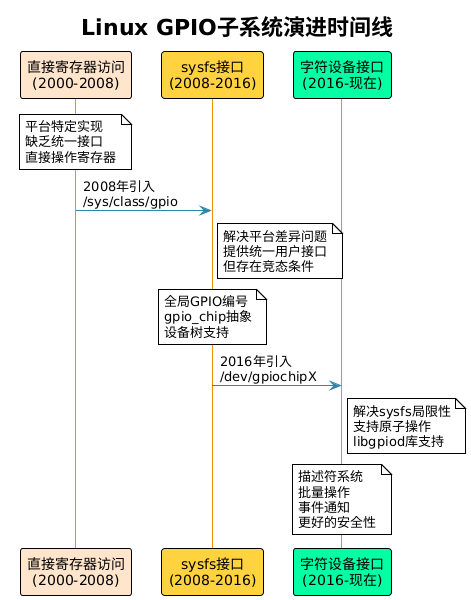

GPIO子系统演进时间线

GPIO子系统演进时间线图

一段关于GPIO的历史

那些年，我们直接操作寄存器的日子

在Linux内核的早期版本中（2000-2008年），GPIO的访问主要通过直接操作硬件寄存器实现。这种方式存在以下特点：

技术特征：

  • 平台特定的实现方式
  • 直接读写GPIO控制器寄存器
  • 缺乏统一的抽象层
  • 驱动程序与硬件紧密耦合

典型实现方式：

/* 早期GPIO操作示例 */
#define GPIO_BASE_ADDR 0x12345000
#define GPIO_DATA_REG  (GPIO_BASE_ADDR + 0x00)
#define GPIO_DIR_REG   (GPIO_BASE_ADDR + 0x04)void gpio_set_output(int pin) {volatile uint32_t *dir_reg = (uint32_t *)GPIO_DIR_REG;*dir_reg |= (1 << pin);
}void gpio_set_high(int pin) {volatile uint32_t *data_reg = (uint32_t *)GPIO_DATA_REG;*data_reg |= (1 << pin);
}

主要问题：

  • 代码重复，每个平台都需要实现类似功能
  • 缺乏统一的错误处理机制
  • 难以支持复杂的GPIO功能（如中断、多路复用等）
  • 移植性差，平台间代码无法复用

sysfs的出现：第一次统一的尝试

2008年，Linux内核引入了基于sysfs的GPIO接口，这是GPIO子系统标准化的第一次重要尝试。

技术特征：

  • 通过/sys/class/gpio提供用户空间接口
  • 引入了gpio_chip抽象层
  • 支持GPIO的导出和配置
  • 提供了统一的访问方式

sysfs接口使用示例：

# 导出GPIO
echo 18 > /sys/class/gpio/export# 设置方向
echo out > /sys/class/gpio/gpio18/direction# 设置值
echo 1 > /sys/class/gpio/gpio18/value# 取消导出
echo 18 > /sys/class/gpio/unexport

存在的局限性：

  • 竞态条件：多个进程同时访问可能导致冲突
  • 性能问题：每次操作都需要文件系统调用
  • 功能限制：无法支持原子操作和批量操作
  • 安全性问题：任何用户都可以操作已导出的GPIO

现代化的转折：字符设备接口的诞生

从Linux 4.8开始，内核开发者们意识到sysfs的局限性，于是引入了全新的字符设备GPIO接口。这次改进可以说是革命性的。

现代接口优势：

  • 原子性：支持原子的读写操作
  • 批量操作：可以同时操作多个GPIO
  • 事件通知：支持GPIO状态变化的异步通知
  • 更好的安全性：基于文件描述符的访问控制

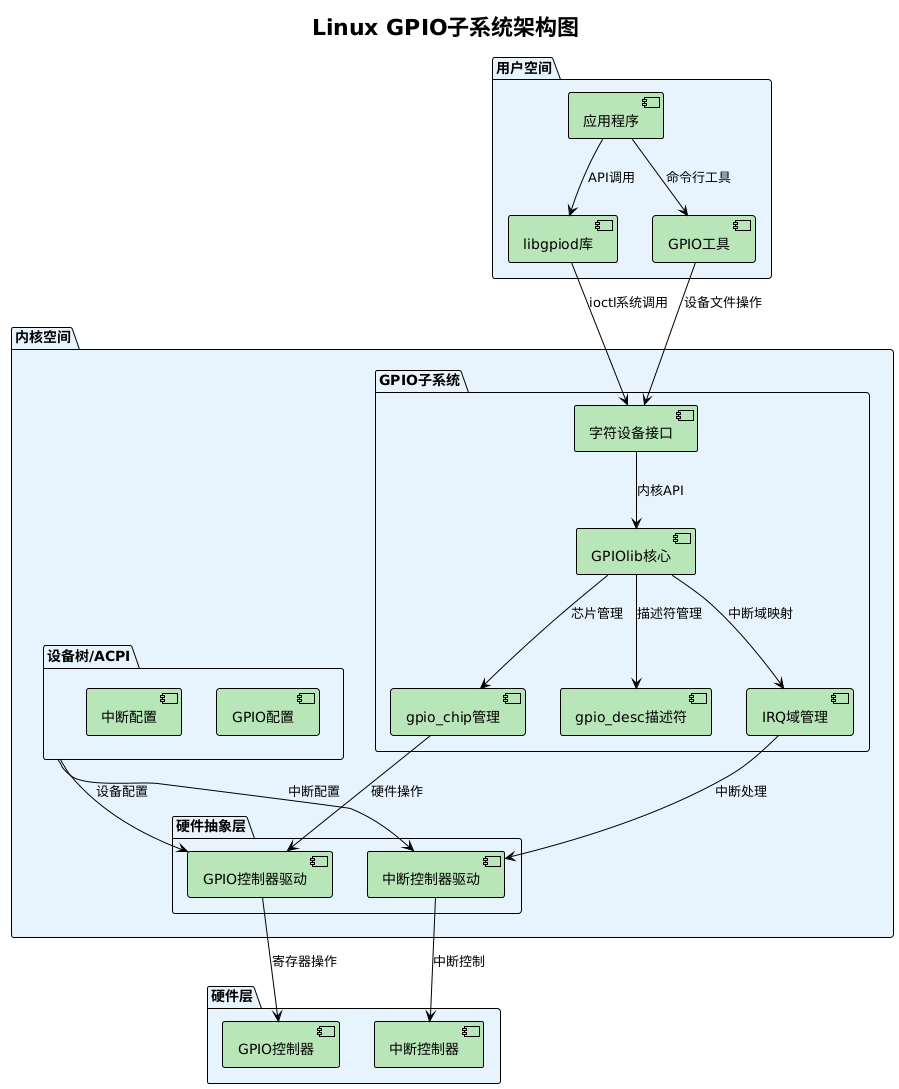

GPIO子系统架构图

GPIO子系统架构图

现代GPIO架构：不只是简单的开关

三个关键的数据结构

现代GPIO子系统的核心由三个主要数据结构组成：

gpio_chip：GPIO控制器的大脑

gpio_chip是整个GPIO控制器的抽象表示，你可以把它想象成每个GPIO控制器的"大脑"。它定义在include/linux/gpio/driver.h中：

struct gpio_chip {const char *label;                    // 功能标识struct gpio_device *gpiodev;         // 关联的GPIO设备struct device *parent;               // 父设备// 核心操作函数int (*request)(struct gpio_chip *gc, unsigned int offset);void (*free)(struct gpio_chip *gc, unsigned int offset);int (*get_direction)(struct gpio_chip *gc, unsigned int offset);int (*direction_input)(struct gpio_chip *gc, unsigned int offset);int (*direction_output)(struct gpio_chip *gc, unsigned int offset, int value);int (*get)(struct gpio_chip *gc, unsigned int offset);void (*set)(struct gpio_chip *gc, unsigned int offset, int value);// GPIO范围和属性int base;                            // GPIO编号基址u16 ngpio;                          // GPIO数量const char *const *names;           // GPIO名称数组bool can_sleep;                     // 是否可能睡眠// 中断支持struct gpio_irq_chip irq;           // 中断芯片集成
};

注意：这三个数据结构构成了现代GPIO子系统的核心架构，理解它们之间的关系对于深入掌握GPIO编程至关重要。

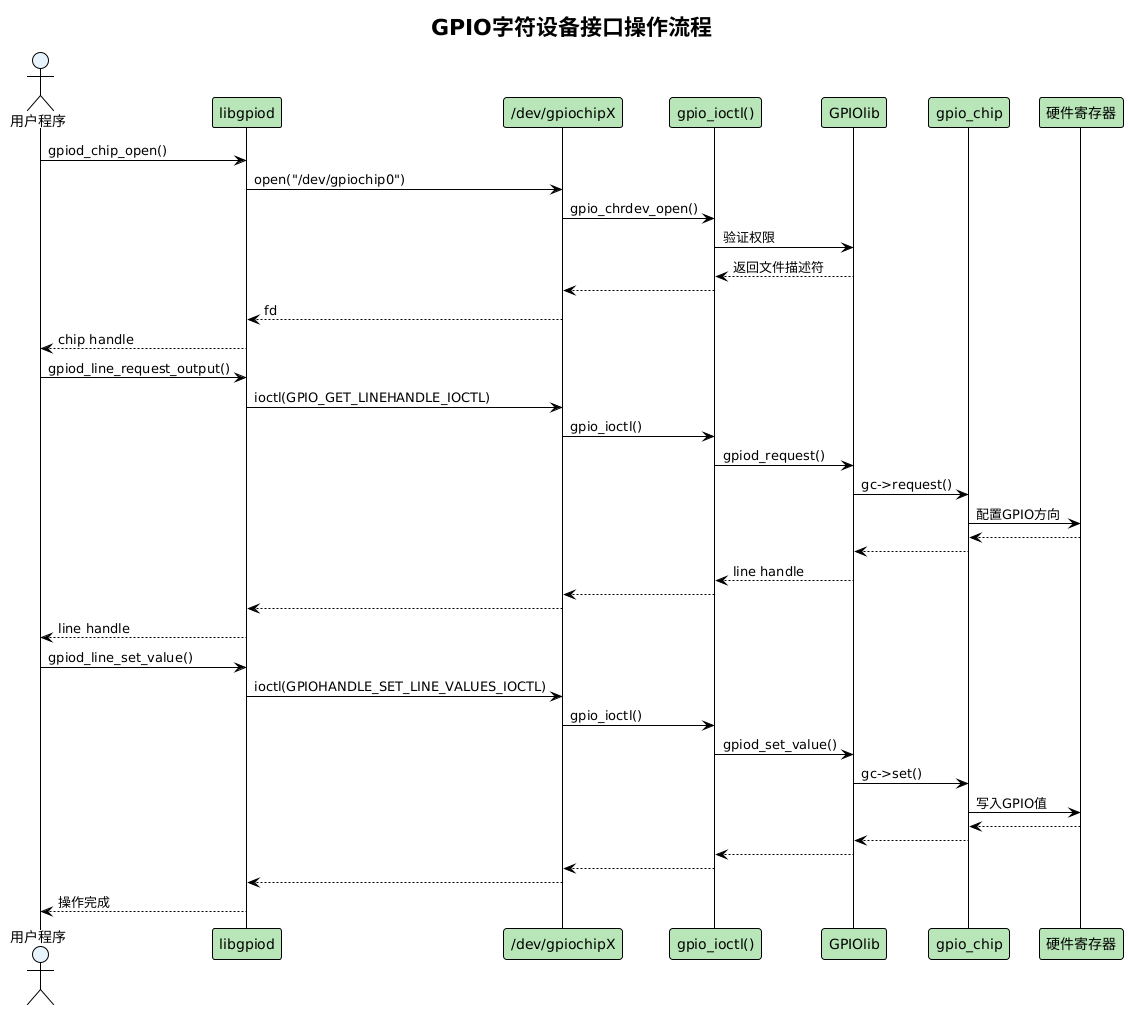

GPIO字符设备接口操作流程

GPIO字符设备接口操作流程图

深入内核：GPIO是如何工作的

当GPIO控制器"上岗"时发生了什么

GPIO控制器的注册是GPIO子系统初始化的关键步骤。以下是gpiochip_add_data()的完整调用栈：

gpiochip_add_data()
├── gpiochip_find_base()              // 分配GPIO基址
├── gpio_device_alloc()               // 分配GPIO设备
├── gpiochip_setup_dev()              // 设置设备属性
├── of_gpiochip_add()                 // 设备树集成
├── acpi_gpiochip_add()               // ACPI集成
├── gpiochip_irqchip_init_hw()        // 中断芯片初始化
├── gpiochip_irqchip_init_valid_mask() // 中断掩码初始化
├── gpiochip_add_irqchip()            // 添加中断芯片
│   ├── gpiochip_set_irq_hooks()      // 设置中断钩子
│   ├── gpiochip_irqchip_add_allocated() // 分配IRQ域
│   └── gpiochip_irqchip_init_hw()    // 硬件初始化
├── gpiochip_machine_hog()            // 处理GPIO占用
└── gpiochip_setup_dev()              // 最终设备设置

关键洞察：GPIO控制器的注册过程涉及多个子系统的协调，包括设备模型、字符设备、中断子系统等。这体现了Linux内核模块化设计的优势。

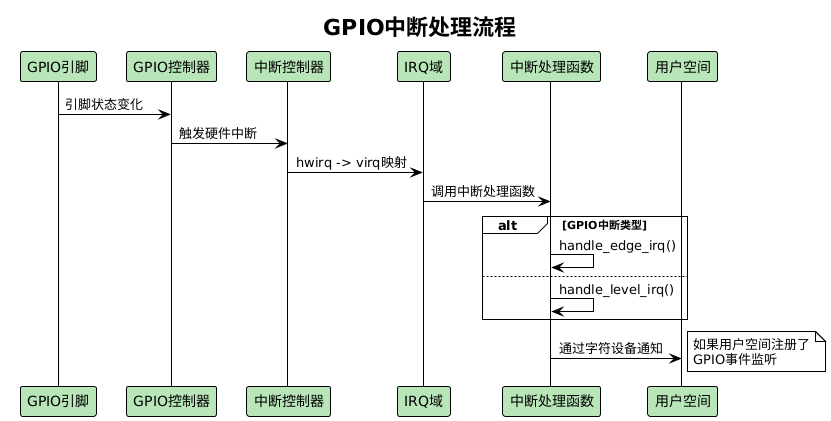

GPIO中断处理流程

GPIO中断处理流程图

实战演练：让我们写点代码

用libgpiod点亮你的第一个LED

说了这么多理论，是时候动手实践了！libgpiod是现代Linux系统中推荐的GPIO操作库，它的API设计得非常优雅。

让LED闪烁起来

想象一下，你手头有一个连接到GPIO18的LED，让我们用代码让它闪烁起来：

#include <gpiod.h>
#include <stdio.h>
#include <unistd.h>int main() {struct gpiod_chip *chip;struct gpiod_line *line;int ret;// 打开GPIO控制器chip = gpiod_chip_open_by_name("gpiochip0");if (!chip) {perror("打开GPIO芯片失败");return -1;}// 获取GPIO线（假设LED连接到GPIO18）line = gpiod_chip_get_line(chip, 18);if (!line) {perror("获取GPIO线失败");gpiod_chip_close(chip);return -1;}// 请求GPIO作为输出，初始值为0（LED熄灭）ret = gpiod_line_request_output(line, "led-control", 0);if (ret < 0) {perror("请求GPIO输出失败");gpiod_chip_close(chip);return -1;}printf("开始LED闪烁演示...\n");// LED闪烁10次for (int i = 0; i < 10; i++) {// 点亮LEDgpiod_line_set_value(line, 1);printf("LED点亮\n");usleep(500000);  // 延时500ms// 熄灭LEDgpiod_line_set_value(line, 0);printf("LED熄灭\n");usleep(500000);  // 延时500ms}// 清理资源gpiod_line_release(line);gpiod_chip_close(chip);printf("LED控制演示完成\n");return 0;
}
进阶技巧：GPIO中断让系统更高效

轮询GPIO状态虽然简单，但效率不高。真正的高手都用中断！让我们看看如何用libgpiod处理GPIO中断：

#include <gpiod.h>
#include <stdio.h>
#include <poll.h>
#include <unistd.h>int main() {struct gpiod_chip *chip;struct gpiod_line *line;struct gpiod_line_event event;struct pollfd pfd;int ret;// 打开GPIO控制器chip = gpiod_chip_open_by_name("gpiochip0");if (!chip) {perror("打开GPIO芯片失败");return -1;}// 获取GPIO线（假设按键连接到GPIO12）line = gpiod_chip_get_line(chip, 12);if (!line) {perror("获取GPIO线失败");gpiod_chip_close(chip);return -1;}// 请求GPIO事件监听（上升沿和下降沿）ret = gpiod_line_request_both_edges_events(line, "button-events");if (ret < 0) {perror("请求GPIO事件失败");gpiod_chip_close(chip);return -1;}// 设置poll结构pfd.fd = gpiod_line_event_get_fd(line);pfd.events = POLLIN | POLLPRI;printf("GPIO中断监控开始，按Ctrl+C退出...\n");while (1) {// 等待事件，超时时间1秒ret = poll(&pfd, 1, 1000);if (ret < 0) {perror("poll失败");break;} else if (ret == 0) {printf("等待GPIO事件...\n");continue;}// 读取事件ret = gpiod_line_event_read(line, &event);if (ret < 0) {perror("读取事件失败");break;}// 处理事件printf("检测到GPIO事件: ");if (event.event_type == GPIOD_LINE_EVENT_RISING_EDGE) {printf("上升沿 (按键释放)\n");} else if (event.event_type == GPIOD_LINE_EVENT_FALLING_EDGE) {printf("下降沿 (按键按下)\n");}printf("事件时间戳: %lld.%09ld秒\n",event.ts.tv_sec, event.ts.tv_nsec);}// 清理资源gpiod_line_release(line);gpiod_chip_close(chip);return 0;
}

性能提示：使用中断方式处理GPIO事件比轮询方式效率高得多，特别是在低功耗应用中。中断方式可以让CPU在没有事件时进入睡眠状态，大大降低功耗。

设备树：硬件描述的艺术

在嵌入式Linux中，设备树是描述硬件的标准方式。让我们看看如何在设备树中优雅地配置GPIO：

// GPIO控制器配置
gpio0: gpio@12340000 {compatible = "vendor,gpio-controller";reg = <0x12340000 0x1000>;interrupts = <GIC_SPI 32 IRQ_TYPE_LEVEL_HIGH>;gpio-controller;#gpio-cells = <2>;interrupt-controller;#interrupt-cells = <2>;ngpios = <32>;
};// LED设备配置
leds {compatible = "gpio-leds";status_led {label = "status";gpios = <&gpio0 18 GPIO_ACTIVE_HIGH>;default-state = "off";linux,default-trigger = "heartbeat";};power_led {label = "power";gpios = <&gpio0 19 GPIO_ACTIVE_HIGH>;default-state = "on";};
};// 按键设备配置
buttons {compatible = "gpio-keys";user_button {label = "User Button";gpios = <&gpio0 12 GPIO_ACTIVE_LOW>;linux,code = <KEY_ENTER>;debounce-interval = <50>;};
};
编译和运行示例

要编译和运行上面的示例代码，你需要：

# 编译LED控制示例
gcc -o led_control led_control.c -lgpiod# 编译中断处理示例
gcc -o gpio_interrupt gpio_interrupt.c -lgpiod# 运行示例（需要root权限）
sudo ./led_control
sudo ./gpio_interrupt
使用注意事项

重要提醒：

  1. 权限要求：GPIO操作通常需要root权限
  2. 硬件连接：确保GPIO引脚正确连接到LED、按键等外设
  3. 引脚冲突：确保使用的GPIO引脚没有被其他驱动占用
  4. 电气特性：注意GPIO的电压电平和驱动能力
  5. 防抖处理：对于按键等机械开关，需要适当的防抖处理

写在最后

通过这次深入的探索，我们见证了Linux GPIO子系统从简陋到完善的演进历程。从早期的直接寄存器操作，到sysfs的统一接口，再到现代的字符设备和libgpiod库，每一次变革都体现了开源社区对更好用户体验的不懈追求。

作为开发者，我们应该拥抱这些变化。虽然学习新的API可能需要时间，但现代的GPIO接口确实为我们提供了更强大、更安全、更易用的功能。特别是libgpiod库，它不仅解决了sysfs接口的诸多问题，还为未来的扩展留下了充足的空间。

在实际项目中，建议大家：

  • 优先选择libgpiod而不是已经过时的sysfs接口
  • 充分利用GPIO中断功能来提高系统响应性
  • 在设备树中合理配置GPIO资源
  • 注意处理好硬件相关的细节，如防抖、电平转换等

GPIO虽小，但它连接着软件与硬件的桥梁。理解其内在机制，不仅能帮助我们写出更好的代码，也能让我们在面对复杂问题时游刃有余。

希望这篇文章能为你的嵌入式开发之路提供一些帮助。如果你有任何问题或建议，欢迎交流讨论！

参考资料

  1. Linux Kernel GPIO Documentation
  2. libgpiod Library Documentation
  3. Linux GPIO Subsystem Evolution
  4. GPIO Character Device Interface
  5. Device Tree GPIO Bindings
